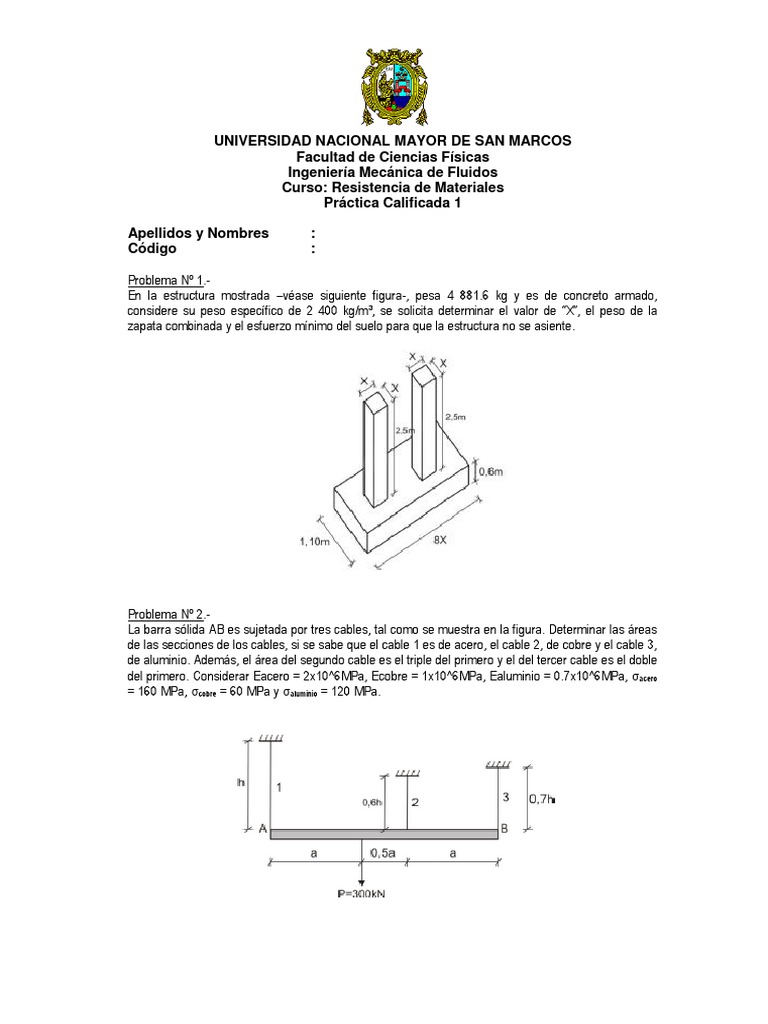

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS

Facultad de Ciencias Físicas

Ingeniería Mecánica de Fluidos
Curso: Resistencia de Materiales
Práctica Calificada 1

Apellidos y Nombres :
Código :

Problema Nº 1.-
En la estructura mostrada –véase siguiente figura-, pesa 4 881.6 kg y es de concreto armado,
considere su peso específico de 2 400 kg/m³, se solicita determinar el valor de “X”, el peso de la
zapata combinada y el esfuerzo mínimo del suelo para que la estructura no se asiente.

Problema Nº 2.-
La barra sólida AB es sujetada por tres cables, tal como se muestra en la figura. Determinar las áreas
de las secciones de los cables, si se sabe que el cable 1 es de acero, el cable 2, de cobre y el cable 3,
de aluminio. Además, el área del segundo cable es el triple del primero y el del tercer cable es el doble
del primero. Considerar Eacero = 2x10^6MPa, Ecobre = 1x10^6MPa, Ealuminio = 0.7x10^6MPa, σacero
= 160 MPa, σcobre = 60 MPa y σaluminio = 120 MPa.
Problema Nº 3.-
Para la barra escalonada mostrada en la figura, se pide graficar los diagramas de fuerza axial o
normal, esfuerzo normal y determinar el alargamiento total o absoluto de la barra, así como la energía
potencial de deformación. Considerar Eacero = 0.7x10^5 MPa, Ecobre = 1.0x10^5 MPa, Ealuminio =
2.0x10^5 MPa.

Problema Nº 4.-
Se tiene la siguiente estructura, cuyo cimiento y sobrecimiento está construido con concreto ciclópeo,
el muro de albañilería con ladrillo sólido macizo y la viga de concreto armado. Sabiendo que el peso
de la estructura es de 9142kg, determinar el radio “r” del agujero circular y la capacidad portante del
terreno, no considere la influencia del nivel freático. 𝛾𝑣𝑖𝑔𝑎 = 2400 Kg/m³, . 𝛾𝑠𝑜𝑏𝑟𝑒𝑐𝑖𝑚𝑖𝑒𝑛𝑡𝑜 =
. 𝛾𝑐𝑖𝑚𝑖𝑒𝑛𝑡𝑜 = 2400 kg/m³ y . 𝛾𝑚𝑢𝑟𝑜 = 1800 kg/m³.

MSc. Ing. Rubén Mogrovejo / Ciudad universitaria, Abril, 2019 / duración 120 minutos.
