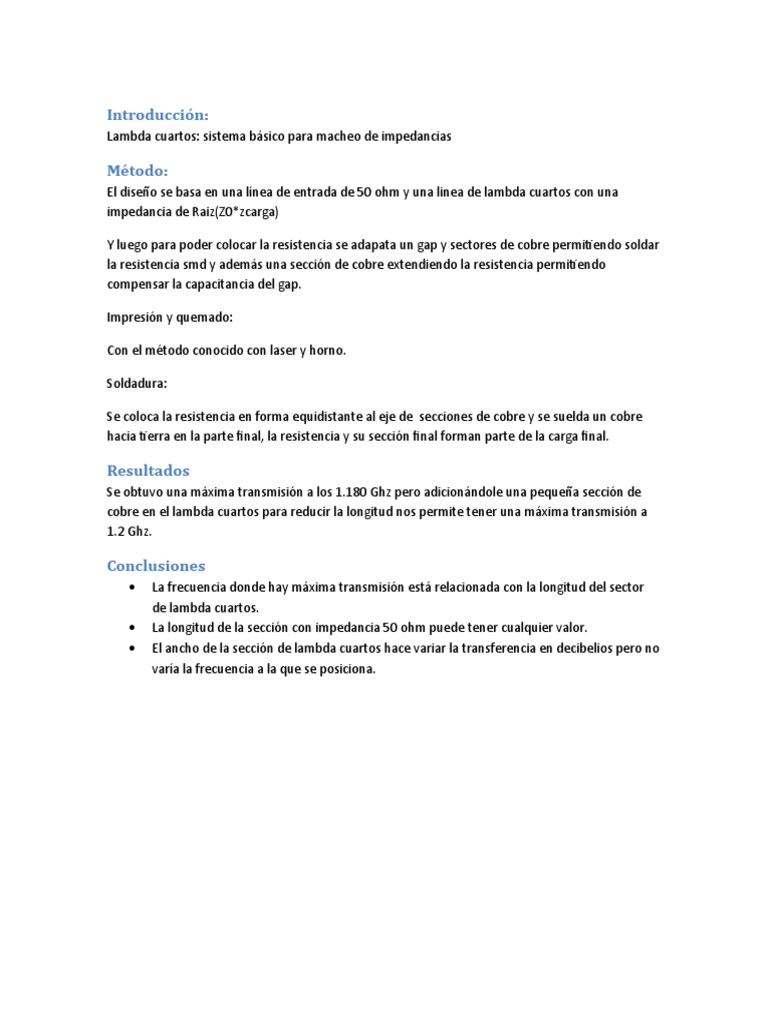

Método:
El diseño se basa en una línea de entrada de 50 ohm y una linea de lambda cuartos con una
impedancia de Raiz(Z0*zcarga)
Y luego para poder colocar la resistencia se adapata un gap y sectores de cobre permitiendo soldar
la resistencia smd y además una sección de cobre extendiendo la resistencia permitiendo
compensar la capacitancia del gap.
Impresión y quemado:
Soldadura:
Resultados
Se obtuvo una máxima transmisión a los 1.180 Ghz pero adicionándole una pequeña sección de
cobre en el lambda cuartos para reducir la longitud nos permite tener una máxima transmisión a
1.2 Ghz.
Conclusiones
La frecuencia donde hay máxima transmisión está relacionada con la longitud del sector
de lambda cuartos.
La longitud de la sección con impedancia 50 ohm puede tener cualquier valor.
El ancho de la sección de lambda cuartos hace variar la transferencia en decibelios pero no
varía la frecuencia a la que se posiciona.
