CÁLCULO APLICADO A LA FÍSICA II
JUAN EDUARDO TINOCO PIMINCHUMO

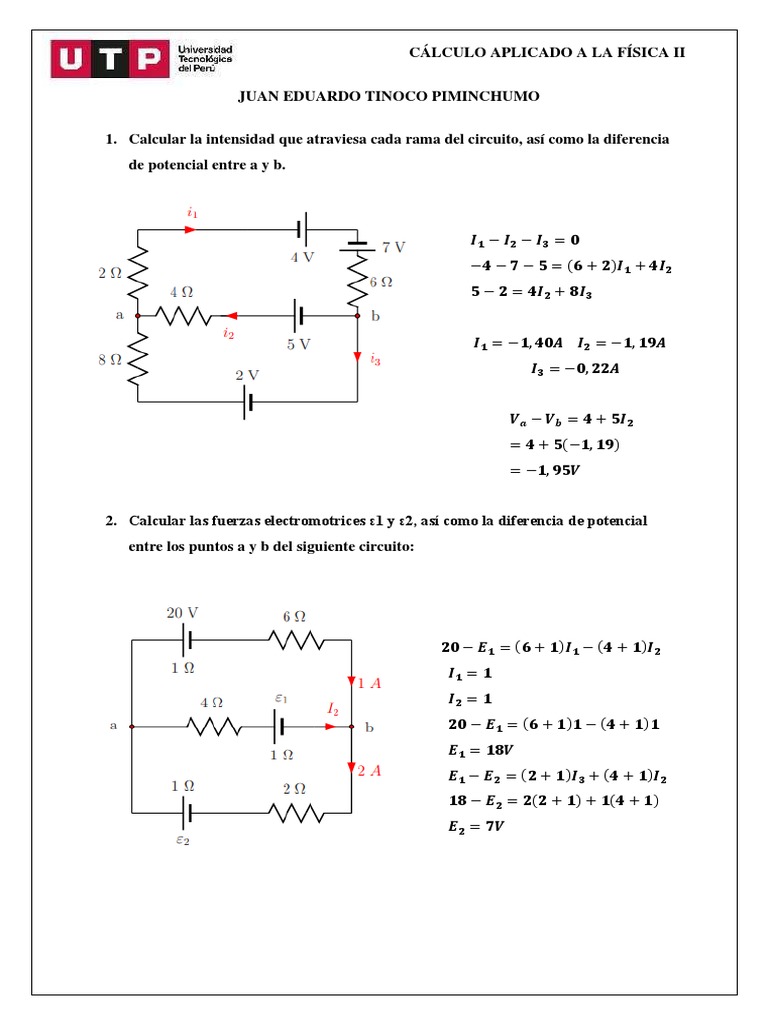

1. Calcular la intensidad que atraviesa cada rama del circuito, así como la diferencia
de potencial entre a y b.
𝑰𝟏 − 𝑰𝟐 − 𝑰𝟑 = 𝟎
−𝟒 − 𝟕 − 𝟓 = (𝟔 + 𝟐)𝑰𝟏 + 𝟒𝑰𝟐
𝟓 − 𝟐 = 𝟒𝑰𝟐 + 𝟖𝑰𝟑
𝑰𝟏 = −𝟏, 𝟒𝟎𝑨 𝑰𝟐 = −𝟏, 𝟏𝟗𝑨

𝑰𝟑 = −𝟎, 𝟐𝟐𝑨
𝑽𝒂 − 𝑽𝒃 = 𝟒 + 𝟓𝑰𝟐
= 𝟒 + 𝟓(−𝟏, 𝟏𝟗)
= −𝟏, 𝟗𝟓𝑽
2. Calcular las fuerzas electromotrices ε1 y ε2, así como la diferencia de potencial

entre los puntos a y b del siguiente circuito:
𝟐𝟎 − 𝑬𝟏 = (𝟔 + 𝟏)𝑰𝟏 − (𝟒 + 𝟏)𝑰𝟐
𝑰𝟏 = 𝟏
𝑰𝟐 = 𝟏
𝟐𝟎 − 𝑬𝟏 = (𝟔 + 𝟏)𝟏 − (𝟒 + 𝟏)𝟏
𝑬𝟏 = 𝟏𝟖𝑽
𝑬𝟏 − 𝑬𝟐 = (𝟐 + 𝟏)𝑰𝟑 + (𝟒 + 𝟏)𝑰𝟐
𝟏𝟖 − 𝑬𝟐 = 𝟐(𝟐 + 𝟏) + 𝟏(𝟒 + 𝟏)
𝑬𝟐 = 𝟕𝑽
3. ¿Cuál es la resistencia de una barra conductora de cobre, como las que se utilizan en
el tablero de distribución de potencia de un rascacielos de oficinas, con las
dimensiones indicadas en la figura
𝟓. 𝟎 𝒑𝒖𝒍𝒈 = 𝟓𝟎𝟎𝟎 𝒎𝒊𝒍𝒔

𝟏
𝒑𝒖𝒍𝒈 = 𝟓𝟎𝟎𝒎𝒊𝒍𝒔
𝟐
𝑨 = (𝟓𝟎𝟎𝒎𝒊𝒍𝒔)(𝟓𝟎𝟎𝒎𝒊𝒍𝒔)
= 𝟐. 𝟓 ∗ 𝟏𝟎𝟔 𝒔𝒒 𝒎𝒊𝒍𝒔
= 𝟐. 𝟓 ∗ 𝟏𝟎𝟔 𝒔𝒒 𝒎𝒊𝒍𝒔𝟐
𝑨 = 𝟑. 𝟏𝟖𝟑 ∗ 𝟏𝟎𝟔 𝑴𝑪
𝟏 𝟏𝟎. 𝟑𝟕𝑴𝑪 − Ω/𝒑𝒊𝒆𝒔)(𝟑 𝒑𝒊𝒆𝒔)

𝑹=𝝆 =
𝑨 𝟑. 𝟏𝟖𝟑 ∗ 𝟏𝟎𝟔 𝑴𝑪
𝟑𝟏. 𝟏𝟏
𝑹=
𝟑. 𝟏𝟖𝟑 ∗ 𝟏𝟎𝟔
𝑹 = 𝟗. 𝟕𝟕𝟒 ∗ 𝟏𝟎𝟔 Ω
4. Un capacitor cilíndrico consiste en un núcleo solido conductor con radio de 0, 25cm, coaxial
con un tubo conductor exterior hueco. Los conductores están rodeados por aire, y la longitud
del cilindro es de 12cm. La capacidad es de 36, 7pF. ¿Cuándo el capacitor está cargado con
una diferencia de potencia de 125V, ¿cuál es la carga por unidad de longitud λ [C/m] del
capacitor?
𝑸
𝛌 = 𝑳
→𝑸=𝛌𝐋
𝑸 𝛌𝐋 𝑪∆𝑽
𝑪= = →𝛌=
∆𝑽 ∆𝑽 𝑳
−𝟏𝟐
𝑪∆𝑽 (𝟑𝟔, 𝟕 ∗ 𝟏𝟎 𝑭)(𝟏𝟐𝟓𝑽)
𝛌= =
𝑳 (𝟎, 𝟏𝟐𝒎)
𝑪 𝑪
𝛌 = 𝟑𝟖𝟐𝟐𝟗 ∗ 𝟏𝟎−𝟏𝟐 = 𝟑𝟖, 𝟐𝟑 ∗∗ 𝟏𝟎−𝟗
𝑴 𝑴
𝒏𝑪
𝛌 = 𝟑𝟖, 𝟐𝟑
𝑴
5. En el siguiente circuito, calcula las intensidades de cada una de sus ramas y realiza
un balance de potencias:
𝑰 𝟏 = 𝑰𝟐 + 𝑰𝟑
−𝟏𝟎 + 𝟔 = 𝑰𝟏 . 𝟐 + 𝑰𝟐 . 𝟑 + 𝑰𝟑. 𝟒
𝟔𝑰𝟏 + 𝟑𝑰𝟐 = −𝟒
−𝟑𝑰𝟐 + 𝟔𝑰𝟑 = −𝟏𝟎
−𝟔 − 𝟒 = 𝑰𝟑 . 𝟒 + 𝑰𝟑 . 𝟐 − 𝑰𝟐 . 𝟑
𝟗𝑰𝟏 + 𝟔𝑰𝟑 = −𝟒
𝟔. (𝑰𝟐 + 𝑰𝟑 ) + 𝟑𝑰𝟐 = −𝟒
𝟔𝑰𝟐 + 𝟔𝑰𝟑 + 𝟑𝑰𝟐 = −𝟒
𝟗𝑰𝟐 + 𝟔𝑰𝟑 = −𝟒 → 𝟗𝑰𝟐 = −𝟒 − 𝟔𝑰𝟑 = 𝑰𝟐
−𝟒 − 𝟔𝑰𝟑
=
𝟗
−𝟒 − 𝟔𝑰𝟑 𝟏𝟐 + 𝟏𝟖𝟏𝑰𝟑 𝟏𝟐 + 𝟏𝟖𝟏𝑰𝟑 + 𝟓𝟒𝑰𝟑 −𝟗𝟎

−𝟑 ( ) + 𝟔𝑰𝟑 = −𝟏𝟎 = +𝟔𝑰𝟑 = −𝟏𝟎 =
𝟗 𝟗 𝟗 𝟗
−𝟏𝟎𝟐
𝟏𝟐 + 𝟏𝟖𝟏𝑰𝟑 + 𝟓𝟒𝑰𝟑 = −𝟗𝟎 𝟓𝟒𝑰𝟑 = −𝟏𝟎𝟐 𝑰𝟑 = = −𝟏, 𝟒𝟐𝑨
𝟕𝟐
−𝟒 − 𝟔(−𝟏, 𝟒𝟐)
𝑰𝟐 = = 𝟎, 𝟓𝟎𝑨
𝟗
𝑰𝟏 = −𝟏, 𝟒𝟐 + 𝟎, 𝟓𝟎 = −𝟎, 𝟗𝟐𝑨
𝑰𝟏 = −𝟎, 𝟗𝟐
𝑰𝟐 = 𝟎, 𝟓𝟎𝑨
𝑰𝟑 = −𝟏, 𝟒𝟐𝑨
𝑷𝒈𝒆𝒏𝒆𝒓𝒂𝒅𝒂 = 𝟏𝟎 ∗ 𝟎, 𝟗𝟐 + 𝟔 ∗ 𝟎, 𝟓 + 𝟒 ∗ 𝟏, 𝟒𝟐 ∗ 𝟒𝟐 = 𝟏𝟕; 𝟖𝟖𝒘
6. Un capacitor descargado y una resistencia se conectan en serie con una batería

como se muestra en la figura siguiente. Si Є= 12v, C= 5 μ F y R= 8 x 10 5 Ώ,
determínese la constante de tiempo del circuito, la máxima carga en el capacitor,
la máxima corriente en el circuito y la carga y el corriente cono función del tiempo.
𝑳𝒂 𝒄𝒐𝒏𝒔𝒕𝒂𝒏𝒕𝒆 𝒅𝒆 𝒕𝒊𝒆𝒎𝒑𝒐 𝒅𝒆𝒍 𝒄𝒊𝒓𝒄𝒖𝒊𝒕𝒐 𝒆𝒔 𝒕

𝑹𝑪 = (𝟖 ∗ 𝟏𝟎𝟓 Ω)(𝟓 ∗ 𝟏𝟎−𝟔 Ω) = 𝟒𝒔
𝑳𝒂 𝒎á𝒙𝒊𝒎𝒂 𝒄𝒂𝒓𝒈𝒂 𝒆𝒏 𝒆𝒍 𝒄𝒂𝒑𝒂𝒄𝒊𝒕𝒐𝒓 𝒆𝒔 𝑸
𝑪𝑬 = (𝟓 ∗ 𝟏𝟎−𝟔 𝑭)(𝟏𝟐𝑽) = 𝟔𝟎µ𝑪
𝑳𝒂 𝒎á𝒙𝒊𝒎𝒂 𝒄𝒐𝒓𝒓𝒊𝒆𝒏𝒕𝒆 𝒆𝒏 𝒆𝒍 𝒄𝒊𝒓𝒄𝒖𝒊𝒕𝒐 𝒆𝒔 𝒍𝒐
∈ 𝟏𝟐𝑽
= = 𝟏𝟓µ𝑨
𝑹 𝟖 ∗ 𝟏𝟎𝟓 Ω
𝑽(𝒕) = 𝟔𝟎(𝟏 − 𝒆 − 𝒕/𝟒)µ𝑪
𝑰(𝒕)𝟏𝟓µ𝑨𝒆 − 𝒕/𝟒µ𝑨
7. Considere un capacitor de capacitancia C que se está descargando a través de un

resistor de resistencia R, como se muestra en la figura. a) ¿Después de cuántas
constantes de tiempo la carga en el capacitor será de un cuarto de su valor inicial?
𝑸
= 𝑸𝒆−𝟏/𝑹𝑪
𝟒
𝟏
= 𝑸𝒆−𝟏/𝑹𝑪
𝟒
−𝒍𝒏𝟒 = 𝑸𝒆−𝟏/𝑹𝑪
𝒕 = 𝑹𝑪(𝒍𝒏𝟒)
= 𝟏, 𝟑𝟗𝑹𝑪
= 𝟏, 𝟑𝟗𝑻
8. Un conductor de 10 cm de largo está situada ensobre el eje de abscisas por el circula

una corriente de 5ª, dirigida en sentido negativo. En la región en la que se sitúa el
conductor existe un campo magnético uniforme de 0,01T, dirigido según el eje Z
positivo. Calcula la fuerza (modulo, dirección, sentido) que actuara sobre el
conductor.
𝑫𝒂𝒕𝒐𝒔:
𝑳 = 𝑶, 𝟏𝒎
𝑰 = 𝟓𝑨
→= 𝟎, 𝟎𝟏𝑻𝑲
𝑩
𝑭𝑩 =?
|𝑭𝑩| =?
|𝑭𝑩| = 𝟓𝑨 ∗ 𝟎, 𝟏𝒎 ∗ 𝟎. 𝟎𝟏𝑻𝑺𝒆𝒏(𝟗𝟎°)
|𝑭𝑩| = 𝟓 ∗ 𝟏𝟎−𝟑 𝑵
9. Demuestre que cuando un par de conductores paralelos de longitud infinita y

separados un metro que llevan una corriente de un ampere cada uno en la misma
dirección, experimentan una fuerza de atracción por unidad de longitud de 𝟐 ∗
𝟏𝟎−𝟕 [𝑵/𝒎]
𝑭 µ𝒐 𝒊𝒂 𝒊𝒃
=
𝑳 𝟐𝝅𝒅
𝑭 µ𝒐 𝒊𝟐
=
𝑳 𝟐𝝅𝒅
𝟐𝝅 ∗ 𝟏𝟎−𝟕 𝒕𝒆𝒔𝒍𝒂 − 𝒎/𝒂𝒎𝒑)(𝟏𝒂𝒎𝒑)𝟐
𝑭/𝒍 =
𝟐𝝅(𝟏𝒎)
𝑭/𝒍 = 𝟐 ∗ 𝟏𝟎−𝟕 [𝑵/𝒎]
10. Una corriente eléctrica rectilínea crea un campo magnético de 4 · 10-4 T en un punto
situado a 3 cm de dicha corriente. ¿Cuál es la intensidad de la corriente eléctrica?
−𝟒
𝐁 = 𝟒 ∗ 𝟏𝟎 𝐓
−𝟐
𝐑 = 𝟑 𝐜𝐦 = 𝟑 ∗ 𝟏𝟎 𝐦
µ𝒐 ∗ 𝐈
𝐁=
𝟐∗𝝅∗𝐑
−𝟒 −𝟐
𝐁∗𝟐∗𝝅∗𝐑 𝟐 ∗ 𝟒 ∗ 𝟏𝟎 ∗ 𝟑 ∗ 𝟏𝟎
𝑰= =
µ𝒐 𝟒 ∗ 𝝅 ∗ 𝟏𝟎−𝟕
𝐈 = 𝟔𝟎𝐀
11. Se dispone dos hilos paralelos e infinitos, separados una distancia 0,1m de tal forma que por
uno circula una corriente 𝑰𝟏 =1 y por el otro una corriente 𝑰𝟐 =3ª. Teniendo en cuenta con
ambas corrientes circulan en el mismo sentido, calcula, entre ambos hilos y en el plano en el
que se encuentren:
a) En que puntos el campo magnético resultante es nulo
µ𝒐 𝑰𝟏
𝑩𝟏 =
𝟐𝝅𝒅
µ𝒐 𝑰𝟐
𝑩𝟐 =
𝟐𝝅(𝟎, 𝟏 − 𝒙)
µ𝒐 𝑰𝟐 µ𝒐 𝑰 𝟏
−
𝟐𝝅(𝒐, 𝟏 − 𝒙) 𝟐𝝅𝒙
𝑰𝟐 𝑰𝟏
− =𝟎
𝟎, 𝟏 − 𝒙 𝒙
𝟑 𝟏
− =𝟎
𝟎, 𝟏 − 𝒙 𝒙
𝟑 𝟏
=
𝟎, 𝟏 − 𝒙 𝒙
𝟑𝒙 = 𝟎, 𝟏 − 𝒙
𝟑𝐱 − 𝐱 = 𝐨, 𝟏
𝟒𝐱 = 𝟎, 𝟏
𝐱 = 𝟎, 𝟎𝟐𝟓𝐦
12. Una intensidad de 4ª circula por un solenoide de 25cm de longitud confirmado por
3200 espiras de 5cm de radio. Determinar
a) El campo magnético en el interior del solenoide si está completamente vacío:
𝑰 = 𝟒𝑨
𝑳 = 𝟐𝟓𝑪𝒎
𝑵 = 𝟑𝟐𝟎𝟎
𝑹 = 𝟓𝑪𝒎
µ𝒐 𝑰𝑵 𝟒 ∗ 𝝅 ∗ 𝟏𝟎−𝟕 𝑻𝒎/𝑨 ∗ 𝟒𝑨 ∗ 𝟑𝟐𝟎𝟎
𝑩= = = 𝟎, 𝟎𝟔𝟒𝑻
𝑳 𝟎, 𝟐𝟓𝒎
b) El Campo magnético en el interior del solenoide si en el interior de este hay un material
con permeabilidad magnética relativa µ𝒓 =1150
µ𝑰𝑵 𝟒 ∗ 𝝅 ∗ 𝟏𝟎−𝟕 𝑻𝒎/𝑨 ∗ 𝟏𝟏𝟓𝟎 ∗ 𝟒𝑨 ∗ 𝟑𝟐𝟎𝟎

𝑩= = = 𝟕𝟑, 𝟗𝟗𝟏𝑻
𝑳 𝟎, 𝟐𝟓𝒎
13. Una espira cuadrada de lado L=18cm tiene una resistencia de R=2Ω y esta se coloca en una
región donde hay un campo magnético que varía linealmente con el tiempo según la expresión
B(t)=0.625t ¿Cuál es la corriente inducida en la espira mientras el campo varía?
𝑳 = 𝟏𝟖𝒄𝒎 = 𝟎, 𝟏𝟖𝒎
𝑩(𝒕) = 𝟎, 𝟔𝟐𝟓𝒕
𝜺 =?
𝑰 =?
𝚽𝑩 = 𝑩𝑨𝒄𝒐𝒔(𝜽)
𝚽𝑩 = 𝟎, 𝟔𝟐𝟓𝒕(𝑶, 𝟏𝟖𝒎)𝟑 𝒄𝒐𝒔(𝑶) 𝜽=𝟎
𝚽𝑩 = 𝟎, 𝟎𝟐𝒕
𝒅𝚽𝑩
𝜺=−
𝒅𝒕
𝒅(𝟎, 𝟎𝟐𝒕)
𝜺=−
𝒅𝒕
|𝜺| = 𝟎. 𝟎𝟐
𝜺 𝟎. 𝟎𝟐𝑽
𝑰= = = 𝟎, 𝟎𝟏𝑨
𝑹 𝟐Ω
14. Se tienen dos circuitos constituidos, el primero constituido por un alambre recto y muy largo,
el segundo por un rectángulo de dimensiones a=10cm y b=8cm. El alambre esta en el plano
definido por el rectángulo y situado como se indica en la figura a una distancia x=15cmdel
mismo. Calcule:
a) La f.e.m. inducida en el rectángulo si por el conductor rectilíneo circula una corriente de

I=100sen(100πt) A
𝑰 = 𝟏𝟎𝟎𝒔𝒆𝒏(𝟏𝟎𝟎𝝅𝒕)𝑨
𝒂 = 𝟏𝟎𝒄𝒎 = 𝟎, 𝟏𝒎
𝒃 = 𝟖𝒄𝒎 = 𝟎, 𝟎𝟖𝒎
𝒅 = 𝟏𝟓𝒄𝒎 = 𝟎, 𝟏𝟓𝒎
𝑰 = 𝟏𝟎𝟎𝒔𝒆𝒏(𝟏𝟎𝟎𝝅𝒕)𝑨
𝜺 =?
µ𝒐 = 𝟒𝝅 ∗ 𝟏𝟎−𝟕 𝑻𝒎/𝑨
𝒂µ𝒐 . 𝑰 𝒙+𝒃
𝚽𝑩 = 𝑳𝒏 ( )
𝟐𝝅 𝒙
𝒐, 𝟏𝒎 ∗ 𝟒𝝅 ∗ 𝟏𝟎−𝟕 𝑻𝒎/𝑨 ∗ 𝟏𝟎𝟎𝒔𝒆𝒏(𝟏𝟎𝟎𝝅𝒕)𝑨 𝟎, 𝟏𝟓 + 𝟎, 𝟎𝟖
𝚽𝑩 = 𝑳𝒏(( )
𝟐𝝅 𝟎, 𝟏𝟓
𝚽𝑩 = 𝟖, 𝟓𝟒 ∗ 𝟏𝟎−𝟕 𝒔𝒆𝒏(𝟏𝟎𝟎𝝅𝒕)
𝒅𝚽𝑩 𝒅(𝟖, 𝟓𝟒 ∗ 𝟏𝟎−𝟕 𝒔𝒆𝒏(𝟏𝟎𝟎𝝅𝒕) −𝟕 𝒅(𝒔𝒆𝒏(𝟏𝟎𝟎𝝅𝒕)

𝜺=− = = 𝟖, 𝟓𝟒 ∗ 𝟏𝟎
𝒅𝒕 𝒅𝒕 𝒅𝒕
−𝟕 −𝟕
𝜺 = −𝟖, 𝟓𝟒 ∗ 𝟏𝟎 ∗ 𝟏𝟎𝟎𝝅 𝒕 𝒄𝒐𝒔 𝟏𝟎𝟎𝝅𝒕 = −𝟖, 𝟓𝟒 ∗ 𝟏𝟎 ∗ 𝟏𝟎𝟎𝝅(𝟏)𝒄𝒐𝒔(𝟏𝟎𝟎𝝅𝒕)
( ) ( )
𝜺 = −𝟐, 𝟔𝟖𝟑 ∗ 𝟏𝟎−𝟒 𝒄𝒐𝒔(𝟏𝟎𝟎𝝅𝒕)
15.
Un anillo conductor se coloca perpendicularmente a un campo magnético uniforme B
a. Si B disminuye linealmente con el tiempo, pasando de 0,5T a 0T en 1ms
𝒅𝚽𝑩 𝒅(𝑩 ∗ 𝑺 ∗ 𝒄𝒐𝒔(𝜽) 𝒅(𝑩 ∗ 𝑺)

𝜺=− =− =− 𝜽=𝟎
∆(𝑩 ∗ 𝑺) 𝑩𝟏 − 𝑩𝟐 (𝟎, 𝟎𝟓) ∗ 𝒔
𝜺𝟏 = =− =−
∆𝒕 ∆𝒕 𝟎, 𝟎𝟎𝟏
𝜺𝟏 = 𝟓𝟎𝟎𝒔𝑽
b. Si B disminuye linealmente con el tiempo, pasando de 1T a 1,2T en 1ms

𝑩𝟏 − 𝑩𝟐 (𝟏, 𝟐 − 𝟏) ∗ 𝒔
𝜺𝟐 = − =
∆𝒕 𝟎, 𝟎𝟎𝟏
𝜺𝟐 = −𝟐𝟎𝟎𝒔𝑽
|𝜺𝟏 | > |𝜺𝟐 |
16.
La espira cuadrada de la figura, de 20cm de lado es atravesada por un campo magnético
uniforme B=2T, que entra desde arriba en dirección perpendicular al plano del papel.
Si disminuimos el campo de forma uniforme hasta B=0 en un tiempo de 1 min ¿Cuál es la fuerza
electromotriz inducida y el sentido de esta?
𝒅𝚽𝑩 𝒅(𝑩 ∗ 𝑺 ∗ 𝒄𝒐𝒔(𝜽) 𝒅(𝑩 ∗ 𝑺)

𝜺=− =− =− 𝜽=𝟎
∆(𝑩 ∗ 𝑺) 𝑩𝟏 − 𝑩𝟐 (𝟎, 𝟎𝟐) ∗ 𝟎, 𝟐𝟐
𝜺𝟏 = =− =−
∆𝒕 ∆𝒕 𝟎, 𝟎𝟎𝟏
𝜺𝟐 = 𝟏, 𝟑𝟑 ∗ 𝟏𝟎−𝟑 𝑽
17.
Una bobina de 3000 espiras es recorrida por una corriente continua de intensidad de 25A, que
da lugar a un flujo magnético de 0,0002wb ¿Calcular el valor del coeficiente de autoinducción
de la bobina?
∆∅ 𝟎, 𝟎𝟎𝟎𝟐𝒘𝒃
𝑫𝒂𝒕𝒐𝒔: 𝑳= = = 𝟎, 𝟎𝟎𝟎𝟎𝟎𝟖𝑯
∆𝒕 𝟐𝟓𝑨
𝑵 = 𝟑𝟎𝟎𝟎
𝑳 =?
𝑰 = 𝟐𝟓𝑨
∅ = 𝟎, 𝟎𝟎𝟎𝟐𝒘𝒃
18.
Un solenoide de 2500 espiras, longitud 400mm, diámetro 3cm y núcleo de aire ¿Qué valor
tendrá de coeficiente de autoinducción?
𝑴𝒐 𝑴𝑹 ∗ 𝑵𝟐 ∗ 𝑺
𝑫𝒂𝒕𝒐𝒔: 𝑳=( )
𝑳
𝟒𝝅 ∗ 𝟏𝟎−𝟕 ∗ 𝟏 ∗ (𝟐𝟓𝟎𝟎𝟐 ) ∗ 𝟕, 𝟎𝟔 ∗ 𝟏𝟎−𝟒 𝒎𝟐
𝑵 = 𝟐𝟓𝟎𝟎 𝑳=( )
𝟎, 𝟒𝒎
𝑳 = 𝟒𝟎𝟎𝒎𝒎 → 𝟎, 𝟒𝒎
𝑫𝒊𝒂𝒎𝒆𝒕𝒓𝒐 = 𝟑𝒄𝒎 → 𝟎, 𝟎𝟑𝒎 𝑳 = 𝟏𝟑, 𝟖𝟔𝒎𝑯
𝝅𝒅𝟐
𝒔= = 𝟕, 𝟎𝟔 ∗ 𝟏𝟎−𝟒 𝒎𝟐
𝟒
19.
Una bobina circular, formada por 100 espiras de 5cm de radio, se encuentra situada
perpendicularmente a un campo magnético de 0,24T. Determina la f.e.m inducida en la
bobina en los casos siguientes referido a un intervalo de tiempo igual a 0,05s
𝑵 = 𝟏𝟎𝟎 ∅𝟎 = 𝑵𝑩𝑺𝒄𝒐𝒔𝜶
𝑺 = 𝝅𝑹𝟐 = 𝟕, 𝟖𝟓 ∗ 𝟏𝟎−𝟑 𝒎𝟐 ∅𝟎 = 𝟏𝟎𝟎 ∗ 𝟎, 𝟐𝟒 ∗ 𝟕, 𝟖𝟓 ∗ 𝟏𝟎−𝟑 ∗ 𝒄𝒐𝒔𝜶
𝑩 = 𝟎, 𝟐𝟒𝑻 ∅𝟎 = 𝟎, 𝟏𝟖𝟖𝟒 𝒘𝒃
𝒕 = 𝟎, 𝟎𝟓𝒔
∅𝒇 ∗∅𝟎 𝟎−𝟎,𝟏𝟖𝟖𝟒
𝜶=𝟎 𝜺= 𝒗
= 𝟎,𝟎𝟓
= 𝟑. 𝟕𝟔𝟖𝑽
20.
Una bobina de 200 vueltas y radio 30cmse encuentra rodeada de aire ¿Cuál es la intensidad
del campo magnético inducido por la bobina si por ella circula una corriente de 60
A.
𝑵 ∗ 𝑴𝟎 ∗ 𝑰
𝑫𝒂𝒕𝒐𝒔: 𝑩=
𝟐𝒓
(𝟐𝟎𝟎)(𝟒𝝅 ∗ 𝟏𝟎−𝟕 (𝟔𝟎𝑨)
𝑵 = 𝟐𝟎𝟎 𝑩=
𝟐(𝟎, 𝟑)
𝑽 = 𝟑𝟎𝒄𝒎 = 𝟎, 𝟑𝒎 𝑩 = 𝟎, 𝟎𝟎𝟖𝝅𝑻
𝑰 = 𝟔𝟎𝑨
𝑩 =?
21. Encuentre la capacitancia total del punto A al punto B.
Para este ejercicio se utilizará la fórmula de capacitancia en serie
10uf 3uf
20uf
A B
12uf 3uf
10uf 3uf
solucion
Redibujamos
Ceq= 3uf + 3uf + 3uf
10uf
Ceq= 9uf A B
12uf 20uf 9uf
10uf
Ceq =10uf + 10uf = 20uf
B
f
0u
12uf 20uf 20uf

=2
eq
C
calculamos capacitores en serie
1 1 1
= =
1 1 1 1 15 + 9 + 9 + 20 53
+ + +
12𝑢𝑓 20𝑢𝑓 20𝑢𝑓 9𝑢𝑓 180 180
Ctotal = 3.396uf
22.
a). cuanta carga existe en cada placa de un capacitor de 4.00 uf cuando se conecta a una
batería de 12.0v
b). si este mismo capacitor se conecta a una batería de 1.50 v ¿Qué carga se almacenaría?
a). SOLUCION:
C= 4.00uf; ∆𝑉 = 12.0𝑉
𝑄
Sabemos que C= → 𝑄 = 𝐶∆𝑣 = 4.00 𝑥 10−6 (12)
∆𝑣
Q = 48.0uf
b). ∆𝑣 = 1.50𝑣
𝑄
C= → 𝑄 = 𝐶∆𝑣 = 4.00𝑥10−6 (1.5) Q =6.00uf
∆𝑣
23. Hallar la resistencia equivalente

Serie
? = es símbolo de ohm Ω
2?
3?
2? 3?
1?
6?
3?
1? R5 = 2Ω +3Ω+1Ω
R3 está en serie 3+3= 6 /2 R3= 3Ω

R5= 6Ω Req= 6Ω
R4=3Ω
6?
Req= 6Ω
24. METODO DE MALLAS (KIRCHHOF)
Circuito mixto
4V 2V
2? 3?
Calcular: - + + -
I1=? + +
2V - I2
I2=?
I1 4? - 4V
I3
I3=?
2? 1?
Ley de las mallas
∑v=0
Malla1: ∑v=∑IR
2V + 4V = 2ΩI1 + 2Ω I1 +4Ω(I1+I2) I1 + I2 = I3
6V = 2I1 + 2I1 + 4I1 + 4I2
6V= 8I1 + 4I2………(1)
Malla 2:
∑v=∑IR
4v + 2v = 3 I2 + 1I2 + 4(I1+I2)
6V=3 I2 + 1I1 + 4I2
6V= 8I2 + 4I1………….(2)
Resolviendo las ecuaciones (1) y (2)
8I1 + 4I2=8I2 + 4I1
8I1 - 4I1= 4I2
I1 = 4I2
Resolviendo (1)
6V =8I1 -+4I2 I3 = I1 + I2
6V =8I1 + 4I1 I3 = 0.5A + 0.5A
6V=12 I1 I3 = 1A
I1=0.5A I2= 0.5A

25. EJERCICIOS DE KIRCHHOOFF CON TRES MALL
Análisis de mallas – ejercicio con tres mallas
ANALIZANDO
MALLA 1 MALLA3
8(I1 + I3) + 3(I1- I2) = 15 8(I3 – I) + 5(I3- I2) +10I3 = 0
8I1- 8I3 + 3I1-3 I2 = 15 - 8I3- 8I1 + 5I3- 5I2 + 10I3 = 0
11 I1 - 3 I2- 8 I3 = 15 -8I3- 5I2 + 23I3 = 0
MALLA 2 DESARROLLANDO
ECUACIONES 3X3
3(I2 – I1) + 5(I2- I3) +2 I2 = 0 11 -3 -8 = 0
3I2- 3I1 + 5I2- 3I3 + 2 I2 = 0 -3 +10 -5 = 0
-3I1 + 10I2 - 5I3 = 0 -8 -5 23 = 0
I1 = 1.633A
I2 = 1.4A
26. DESCARGA DE UN CONDENSADOR EN RC

27.
? ?2
+ C
Vƒ R2
-
C
. ?
?1
. ?2
𝑖 − 𝑖1 − 𝑖2 = 0
𝑞1
𝑉𝑓 − − 𝑖𝑅 = 0
𝐶
𝑞1
− 𝑖2 𝑅2 = 0
𝑐
𝑞1
𝑖 = 𝑖1 +
𝑅2 𝐶
𝑞1
𝑖2 =
𝑅2 𝐶
𝑞1 𝑅1
𝑉𝑓 − 𝑅𝑖1 − (1 + ) = 0
𝐶 𝑅2
𝑉𝑓 𝑞1 𝑅1
− 𝑖1 − (1 + ) = 0
𝑅 𝑅𝐶 𝑅2
𝑅𝐶
𝜏=
𝑅
1+ 1
𝑅2
28. FUERZA MAGNETICA
Por dos conductores rectilíneos de 3,5 metros de longitud, separados 1,8 cm, circulan
respectivamente 2,25 A y 3,75 A. Halla la fuerza magnética que existe entre ambos
conductores.
Datos :
 0 = 4 *10 −7 mA−1
I 1 = 2.25 A Formula :
I 2 = 3.75 A 0
F= .I1 * I 2 * l
l = 3.5m 2d
d = 8 *10 − 2
Desarrollo :
4 *10 −7 T .m. A −1 * 2,25 A * 3,75 A * 3,5m
F=
2 * 4 *1,8 *10 −2
F = 3,28 *10 −4 N
29. LEY DE BIOT – SAVART
Un anillo angosto de 5cm de radio se sitúa en el plano Z=1cm, con su centro en (0, 0,1cm).
Si porta 50 mA a lo largo de 𝒂∅ . Halle H en los siguientes puntos:
a) (0, 0, -1cm)
b) (0, 0,10cm)
𝐼𝑝2 𝑎𝑍
𝐻= 3
2[𝑝2 + ℎ2 ]2
a) 𝑝 = 5 ℎ=2
0.05 ∗ 52
𝐻= 5 𝑎𝑧 = 400 ∗ 2 𝑚𝐴⁄𝑚 𝑎𝑧
2[52 + 2
2 ]2
0.05∗92
𝑝=5 ℎ=9 𝑏) 𝐻 = 3 𝑎𝑧 ∗ 57.3𝑎𝑧 𝑚𝐴⁄𝑚
2[52 +92 ]2
30. Determine H en (0,0,5) debido al lado 3 de la espira triangular de la figura.
1
3 2
A
10
0 x
1 2
SOLUCION
Ƥ =5
COSα1 = 90° = 0
p
√2 2
COSα2 = =√
a? √27 27
Aϕ = a*l * aƥ
a1 al a2
2 −𝑎𝑥−𝑎𝑦
10A =( )*az
√2
−𝑎𝑥+𝑎𝑦
=
√2
NUESTRA ECUACION
𝐼 10 2 −𝑎𝑥+𝑎𝑦
H= (cosα2 –cosα1) aϕ 𝐻3 = (√ 0)( )
4∏ƥ 4 ∏(5) 27 √2
= -30.63ax + 30.63ay mA/m

31. INDUCTANCIA
Si sabemos que por un solenoide vacío de 5 cm circula una corriente eléctrica de 12 A y el

campo magnético creado en su interior es 0.1 T. ¿De cuántas espiras está compuesto el
solenoide?
DATOS:
L = 5cm = 0.05m
I = 12 A
B = 0.1 T
μ = μ0 = 4*π*10−7 m*kg/𝐶 2
¿N =?
Resolución
Para determinar el número de espiras basta con aplicar la fórmula del campo
magnético generado en el interior de un solenoide y sustituir los valores que conocemos:
μ0 ∗𝐼∗𝑁
B=
𝐿
𝐵∗𝐿
N= μ
0 ∗𝐼
0.1∗0.05
N=
4∗π∗10−7 ∗12
N = 332 espiras
32. Hallar la intensidad del campo eléctrico en el aire generado por una carga fuente
Q = 5x𝟏𝟎−𝟗; a una distancia de 30 Cm
DATOS
r = 30cm = 30𝑥10−9 E =k(Q/𝑟 2 )
Q = 5𝑥10−9 E =9X10 (3𝑥10−9 )/ (3𝑥10−2 𝑚)
K =9𝑥10−9 E =500N/C
33. Calcular el trabajo realizado por el campo eléctrico para mover una partícula cuya carga
Eléctrica es de 10Uc entre los puntos A y B. Sabiendo que el potencial eléctrico en el
Punto A tiene 8v y en el punto B es igual A 4v.
DATOS
q = 10Uc= 10𝑥10−6 w = Ep
va = 8v w = q(va- vb)
vb = 4v w = 10𝑥10−6 (8-4)
w = 40𝑥10−6 j
34. Ley de OHM
Tenemos tres resistencias de 3, 6 y 9Ω respectivamente. Calcular su resistencia equivalente.
Resolución
Tal y como viene redactado el ejercicio, no nos dicen el tipo de asociación, existen varias
posibilidades de resolverlo en función de las asociaciones que nosotros podamos hacer:
a) En serie
b) En paralelo
R1= 3Ω R2= 6Ω R3=

9Ω
RE= R1 + R2 + R3 = 3+6+9 = 18Ω
RE= 18Ω
b). En paralelo
R1=3Ω
R2=6Ω
R3=9Ω
1 / RE = 1/R1 +1 / R2 +1/9
1/ RE = 1/3 + 1/6 + 1/9
3=3
m.c.m
6 = 2.3 → m.c.m = 2.32 . RE = 18 RE
9 = 32
RE = RE
18 = 6 RE +3 RE +2 RE; 18 RE =11 RE → RE= 18/11=1.6Ω
35. POTENCIAL ELECTRICO
Determina el potencial absoluto en un punto situado a 80cm de una carga de -4uc.
𝑘𝑞 𝑁𝑚2
Datos VI= 𝑟 ;k = 9x109 𝐶2
V=?
𝑁∗𝑚
r= 80cm=0.8m 1V = 1
𝑐
𝑁𝑚2
(9x109 )(−4𝑥10−6 𝑐)
𝐶2
q=-4uc V= = -45000V
0.8𝑚
36. CORRIENTE ALTERNA
De acuerdo con el siguiente grafico hallar:
a) 𝑍̅
b) 𝐼̅
c) 𝑉𝑅 , 𝑉𝐿 , 𝑉𝑐
d) 𝑆, 𝑃, 𝑄
e) Cos P
𝑍 = 𝑅 + 𝑋𝐿 + 𝑋𝑐 = 𝑅 + (|𝑋𝐿 | − |𝑋𝐶 |)𝑗

𝑋𝐿 = 𝜔𝐿𝑗 = 2𝜋𝑓𝐿𝑗 = 0.4713𝑗Ω = 0.4713(90°)Ω
−𝑗
𝑋𝐶 = = −21.22𝑗Ω = 21.22(−90°)Ω
2𝜋𝑓𝑐
𝑉 250(0°)
𝐼 = 𝑍 = 54.14(−22.53) = 4.62(22.53°)𝐴
𝑉𝑅 = 𝐼 ∗ 𝑅 = 4.62(22.53°) ∗ 50(0°) = 230.88(22.53°)𝑉
𝑉𝐿 = 𝐼 ∗ 𝑉𝐿 = 2.177(112.53)𝑉
𝑉𝑐 = 𝐼 ∗ 𝑋𝑐 = 97.95(−67.47°)𝑉
𝑆 = |𝑉| ∗ |𝐼| = 2504.62=1155 VA

𝑃 = 𝑅𝐶 (𝑍𝑇 ) ∗ 𝐼 2 = 50 ∗ 4.622 = 1067.22 𝜔
𝑄 = 𝐼𝜔(𝑍𝑟 )𝐼 2 = 20.75 ∗ 4.622 = 443.02 𝑉𝐴𝑟
𝑃 1067.22
cos 𝜌 = = = 0.924 < 1
𝑆 1155
cos 𝜌 = cos(22.53°) = 0.924

INDUCCION
37. La intensidad de campo magnético inducido en el centro de una. Una espira de 20cm de
radio que se encuentra en el aire y por la
25
La cual circulan A es :
π
𝑀0∗𝐼
B =? B=
2𝑟
25
(4π𝑥10−7 )( π )
R = 0.2m B=
2(0.2)
𝑇∗𝑚
M0= 4 π𝑥10−7
𝐴
25
I = 𝐴 B = 2.5𝑥10−5 𝑇𝑒𝑠𝑙𝑎𝑠
π
38. AUTOINDUCCIO
Determinar el coeficiente de autoinducción de una bobina, si la corriente que circula por ella
varia a razón de 32 A/s. La fuerza
Electromotriz que induce es de 8 voltios.
𝜀
L=
∆𝐼/∆𝑇
𝑣 𝑉∗𝑆
Hy= =
𝐴/𝑆 𝐴
8𝑉 1 𝑣∗𝑠
L= = = 0.25 , Hy
32𝐴/𝑠 4 𝐴
39. Determinar la autoinducción de una bobina sabiendo que al circular por ella una corriente
de 2.5 amperes de intensidad
Se genera un flujo magnético de 1.4𝒙𝟏𝟎−𝟒 webers.
1
W = 2 𝐿 𝐼2
𝑊0 𝐽 𝑊𝑏∗𝑐
= J=
𝐽 𝐶 𝑠
𝑊𝑏∗𝐴∗𝑆
J= 𝑆
J = 𝑊𝑏 ∗ 𝐴
1
𝐿𝐼 2 = 𝜙𝐼
2
1
𝐿𝐼 = 𝜙
2
2𝜙 2 (1.4𝑋10−4 𝑊) 𝑊𝑏
L= L= L= 1.12𝑋10−4 , 𝐻y
𝐼 2.5𝐴 𝐴
40. REFRACCION
¿Cuál es el índice de refracción de un material si en él, la velocidad de la luz es de

240000km/s?
DATOS
𝑐 300000𝑘𝑚/𝑠
n=? n= =
𝑣 240000𝑘𝑚/𝑠
v=240000km/s n= 1.25 no tiene unidades es adimensional
c=300000km/s
41)Hallar la capacitancia de equivalencia entre los puntos a y b.

42)Calcular la resistencia equivalente del circuito, la corriente y el voltaje en cada una de

las resistencias
43)Un condensador que tiene una capacitancia de 4 µF está conectado a una batería de
60 V. ¿Qué carga hay en él?
Respuesta:
Datos: Fórmula: Desarrollo:
C=4 µF Q=C.V Q = (4𝑥 10−6 𝐹)(60𝑉)

= 4𝑥 10−6 𝐹 Q=240 µC
V=60V
Q=? Hay una carga de 240 µC
44)Calcular 𝑰𝟏 , 𝑰𝟐 , 𝑰𝟑
2V 4V
2Ω 3Ω
𝐼1 4Ω 𝐼2
4V 2V
2Ω 1Ω
Malla 1: ∑𝑉 = ∑𝐼𝑅
4𝑉 + 2𝑉 = 2𝐼1 + 2𝐼1 + 4(𝐼1 + 𝐼2 )
6𝑉 = 2𝐼1 + 2𝐼1 + 4𝐼1 + 4𝐼2
6𝑉 = 8𝐼1 + 4𝐼2 − − − (1)
Malla 2: ∑𝑉 = ∑𝐼𝑅
4𝑉 + 2𝑉 = 3𝐼2 + 1𝐼2 + 4(𝐼1 + 𝐼2 )
6𝑉 = 3𝐼2 + 1𝐼2 + 4𝐼1 + 4𝐼2
6𝑉 = 8𝐼2 + 4𝐼1 − − − (2)
Igualando (1) = (2)
8𝐼1 + 4𝐼2 = 8𝐼2 + 4𝐼1
8𝐼1 − 4𝐼1 = 8𝐼2 − 4𝐼2
4𝐼1 = 4𝐼2
𝐼1 = 𝐼2
6𝑉 = 8𝐼1 + 4𝐼2
6𝑉 = 8𝐼1 + 4𝐼1
6𝑉 = 12𝐼1
𝐼1 = 0.5𝐴
Hallando 𝐼3
𝐼3 = 0.5 𝐴 + 0.5 𝐴
𝐼3 = 1A
45)
4V 1Ω
2Ω 2Ω
5Ω 9V
6V
4Ω
4Ω 2V
Malla 1:
6𝑉 = 5(𝐼1 − 𝐼3 ) + 4(𝐼1 − 𝐼2 )
6𝑉 = 5𝐼1 − 5𝐼3 + 4𝐼1 − 4𝐼2
6𝑉 = 9𝐼1 − 4𝐼2 − 5𝐼3 →(1)
Malla 2:
2𝑉 − 9𝑉 = 4𝐼2 + 9(𝐼2 − 𝐼1 )
−7𝑉 = 4𝐼2 + 9𝐼2 − 9𝐼1
−7𝑉 = 13𝐼2 − 9𝐼1 →(2)
Malla 3:
9𝑉 − 4𝑉 = 5(𝐼3 − 𝐼1 ) + 2𝐼3 + 1𝐼3 + 2𝐼3
5𝑉 = 5𝐼3 − 5𝐼1 + 2𝐼3 + 1𝐼3 + 2𝐼3
5𝑉 = 10𝐼3 − 5𝐼1 →(3)
Despejamos 𝐼3 en la 1𝑟𝑎 ecuación
6𝑉 = 9𝐼1 − 4𝐼2 − 5𝐼3

6𝑉 − 9𝐼1 + 4𝐼2
= 𝐼3
−5
Sustituimos 𝐼3 en la 3𝑟𝑎 ecuación
5𝑉 = 10𝐼3 − 5𝐼1
6𝑉 − 9𝐼1 + 4𝐼2
5𝑉 = 10 ( ) − 5𝐼1
−5
60𝑉 − 90𝐼1 + 40𝐼2
5𝑉 = − 5𝐼1
−5
−25𝑉 = 60𝑉 − 90𝐼1 + 40𝐼2 + 25𝐼1
−85𝑉 = −115𝐼1 + 40𝐼2 →(Expresión “A”)
Multiplicamos la Expresión “A” por (-9) y la 2𝑑𝑎 ecuación por (115)
765𝑉 = 1035𝐼1 − 360𝐼2
−805𝑉 = −1035𝐼1 + 1495𝐼2
−40𝑉 = 1135𝐼2
−40𝑉
= 𝐼2
1135
𝐼2 = −0.035𝑚𝐴
Reemplazando 𝐼2 la 2𝑑𝑎 ecuación:
−7𝑉 = 13𝐼2 − 9𝐼1
−7𝑉 = 13(−0.035) − 9𝐼1
−7𝑉 = −0.455 − 9𝐼1
−7𝑉 + 0.455 = −9𝐼1
−7𝑉 + 0.455 = 9𝐼1
-6.545=−9𝐼1
−6.545
= 𝐼1
−9
𝐼1 = 0.727𝑚𝐴
Hallando 𝐼3 en la 3𝑟𝑎 ecuación
5𝑉 = 10𝐼3 − 5𝐼1
5𝑉 = 10𝐼3 − 5(0.727)
5𝑉 = 10𝐼3 − 3.635
8𝑉 + 3.635 = 10𝐼3
11.635 = 10𝐼3
11.635
= 𝐼3
10
𝐼3 = 1.164𝑚𝐴
𝐼4 = 𝐼1 + 𝐼2
𝐼4 = (0.727) + (−0.035)
𝐼4 = 0.692𝑚𝐴
𝐼5 = 𝐼3 − 𝐼1
𝐼5 = (1.164) − (0.727)
𝐼5 = 0.437𝑚𝐴
𝐼6 = 𝐼2 + 𝐼3
𝐼6 = (−0.035) + (1.164)
𝐼6 = 1.129𝑚𝐴
4V 1Ω
2Ω 2Ω
5Ω 9V
6V
4Ω
4Ω 2V
46. Se conecta un condensador de 20 µF a un generador de 200 V a través de una

resistencia de 0,5 Mohm.
a) Hallar la carga del condensador al cabo de 0 seg, 5 seg, 10 seg, 20 seg, 40 seg y
100 seg, después de haberlo conectado.
𝑄 = 𝐶 ∗ 𝑈 = 20 ∗ 10−6 𝐹 ∗ 2 ∗ 102 𝑉 = 4 ∗ 10−3 = 4𝑚𝐶
Por otra parte, R*C vale:
𝑅 ∗ 𝐶 = 0.5 ∗ 106 Ω ∗ 20 ∗ 10−6 𝐹 = 10𝑠
Aplicando la fórmula correspondiente a la carga del condensador:

𝑡
𝑞 = 𝑄 ∗ (1 − 𝑒 −𝑅𝐶 )
Tenemos:
✓ Para t= 0s:q= 4*10−3 C.( 1 − 𝑒 0 ) = 0𝐶

✓ Para t= 5s:q= 4*10−3 C.( 1 − 𝑒 −0.5 ) = 1.57 ∗ 10−3 𝐶
✓ Para t= 10s:q= 4*10−3 C.( 1 − 𝑒 −1 ) = 2.53 ∗ 10−3 𝐶
✓ Para t= 20s:q= 4*10−3 C.( 1 − 𝑒 −2 ) = 3.46 ∗ 10−3 𝐶
✓ Para t= 40s:q= 4*10−3 C.( 1 − 𝑒 −4 ) = 3.93 ∗ 10−3 𝐶
✓ Para t= 100s:q= 4*10−3 C.( 1 − 𝑒 −10 ) = 4 ∗ 10−3 𝐶
47. Sea un condensador de capacidad C=1.5 µF en serie con una resistencia de R=58
kΩ cargado inicialmente con Q=45μC. Empecemos a contar el tiempo cuando se cierra el
interruptor. En el instante t=60 ms
*La carga del condensador es
−60∗10−3
𝑞 = 45. 10−6 e𝑥𝑝( ) = 22.6 ∗ 10−6 𝐶
58000∗1.5∗10−6
*La intensidad es
4510−6 −60∗10−3
I= 𝑒𝑥𝑝( ) = 2.60 ∗ 10−4 𝐴
58000∗1.5∗10−6 58000∗1∗5∗10−6
*La energía almacenada inicialmente en el condensador es
1(4510−6 )^2
𝐸0 = = 6.75 ∗ 10−4 𝐽
2∗1.5∗10−6
*La energía disipada en la resistencia es

1(4510−6 )2 −60∗10−3
𝐸𝑅 =
2∗1.5∗10 −6
( 1 − exp (
58000∗1∗5∗10−6
) ) = 5.05 ∗ 10−4 𝐽
*La energía acumulada en el condensador es

1(22.6∗10−6 )^2
𝐸0 = = 1.70 ∗ 10−4 𝐽
2∗1.5∗10−6
48. Un protón está moviéndose hacia el este, y experimentó una fuerza de 𝟖. 𝟖 ∗ 𝟏𝟎−𝟏𝟗 N
hacia arriba debido al campo magnético de la tierra. En ese punto el campo tiene una
magnitud de 𝟓. 𝟓 ∗ 𝟏𝟎−𝟓 T hacia el norte. Encuentre la velocidad de la partícula.
𝑞 = 1.60 ∗ 10−19
𝛽 = 5.5 ∗ 10−5
𝐹 = 8.8 ∗ 10−19
𝑉 =?
𝐹 = 𝑞𝑣 𝛽
𝑓
𝑣=
𝑞𝛽
8.8 ∗ 10−19
𝑣=
(1.60 ∗ 10−19 )(5.5 ∗ 10−5 )
𝑉 = 10 ∗ 105 𝑚/
49. Una espira de radio R = 5 cm por la que circula una corriente eléctrica en sentido
horario de 30 A se encuentra situada en el plano de la pantalla. ¿Cuál es el campo
magnético en el centro de la espira?
Solución
Datos
𝑅 = 5𝑐𝑚 ∗ 10−2 𝑚
I = 30 A
𝜇0 ∗ 𝐼
𝐵=
2∗𝑅
4 ∗ 𝜋 ∗ 10−7 ∗ 30
𝐵=
2 ∗ 5 ∗ 10−2
𝐵 = 3.77 ∗ 10−4 𝑇
50. Considere las curvas a, b, c y d mostradas en la figura 3. Ellas envuelven tres
corrientes, dos que salen del plano, simbolizadas con un punto (.), cuyas intensidades
son 1 A y 5 A, y una corriente que entra al plano, lo cual se denota con una cruz y cuya
magnitud es 2 A.
Encuentre la corriente encerrada por cada curva.
Solución
A las corrientes que salen del papel se les asigna signo +. De acuerdo a esto:
Curva a
Encierra las tres corrientes, por lo tanto, la corriente encerrada es + 1 A + 5 A – 2 A = 4 A.

Curva b
Solamente las corrientes de 1 A y – 2 A están dentro de esta curva, por lo tanto la corriente
encerrada es de – 2 A.
Curva c
Encierra las corrientes salientes 1A y 5 A, por lo tanto la corriente encerrada es 6 A.
Curva d
Las corrientes en su interior son +5 A y – 2 A, entonces encierra una corriente neta de 3 A.
51. Dos conductores rectos y paralelos están separados por 20 cm. Por ellos circulan
sendas corrientes de 5 A y 4 A.
Calcula la fuerza por unidad de longitud que actuará sobre cada conductor en los
siguientes casos:
a) Cuando ambas corrientes tienen el mismo sentido
La expresión de la fuerza magnética entre ambos conductores es:
Esta fuerza será atractiva, pues ambas corrientes tienen el mismo sentido.
b) Cuando ambas corrientes tienen sentido contrario.
La fuerza será la misma que el caso anterior
Con la diferencia que en este caso la fuerza será repulsiva, por tratarse de corrientes con
distinto sentido.
52. Un solenoide se forma con un alambre de 50 cm de longitud y se embobina con 400

vueltas sobre un núcleo metálico cuya permeabilidad magnética relativa es de 1250
unidades, si por el alambre circula una corriente de 0,080 A. Calcular la inducción
magnética en el centro del solenoide.
Solución
La ecuación que nos permite conocer el campo magnético en el centro del solenoide es:
B = μ *I *N / L (1)
No trabajamos en el vacío y por lo tanto:
μ = 𝜇𝑟 ∗ 𝜇0
La ecuación (1) quedaría de la forma:
L = 50 cm = 0,5 m
N = 400 vueltas
𝜇𝑟 = 1250
𝜇0 = 4π * 10-7 T* m/A
I = 0,080 A
B = 𝜇𝑟 ∗ 𝜇0 *I*N/L
B = 1250 *4π *10−7 T m/A * 0,080 A * 400 / 0,5 m
= 1004800 * 10−7 T = 1,0048 * 10−3 T

53. Una bobina consta de 200 vueltas de alambre y tiene una resistencia total de 2 Ω.
Cada vuelta es un cuadrado de 18 cm de lado y se activa un campo magnético uniforme
perpendicular al plano de la bobina. Si el campo cambia linealmente de 0 a 0,5 tesla en
0,8 seg. ¿Cuál es la magnitud de la fem inducida en la bobina mientras esta cambiando el
campo?
El área de una vuelta de la bobina es:
Lado = 18 cm = 0,18 m
A = 0,18m * 0,18m = 0,0324 𝑚2

El flujo magnético a través de la bobina en t = 0 es cero, puesto que B = 0 en dicho momento.
Φ2 = 0
En t = 0,8 seg. El flujo magnético a través de una vuelta de la bobina es: Φ1 = B * A
Φ1 = 0,5 T * 0,0324 𝑚2
Φ1 = 0,0162 T 𝑚2
Por tanto, la magnitud de la fem inducida es:
ΔΦ𝐵 = Φ1 – Φ2 = 0,0162 T 𝑚2 – 0 = 0,0162 T 𝑚2
N = 200 vueltas.
Δt = 0,8 seg
△ΦB
𝜀=𝑁
△𝑡
△ΦB 0.0162𝑇𝑚2 3.24𝑇𝑚2
𝜀=𝑁 = 200 = = 4.05 𝑣𝑜𝑙𝑡𝑖𝑜𝑠
△𝑡 8 𝑠𝑒𝑔 0.8 𝑠𝑒𝑔
𝜀 = 4.05 𝑣𝑜𝑙𝑡𝑖𝑜𝑠
54. Una bobina rectangular de 50 vueltas y dimensiones de 5 cm * 10 cm se deja caer

desde una posición donde B = 0 hasta una nueva posición donde B = 0,5 T y se dirige
perpendicularmente al plano de la bobina. Calcule la magnitud de la fem promedio
inducida en la bobina si el desplazamiento ocurre en 0,250 seg
El área de una vuelta de la bobina es:
Lado = 0,5 cm = 0,05 m
Lado = 10 cm = 0,01 m
A = 0,05 m * 0,1 m = 5 * T 10−3 𝑚2
El flujo magnético a través de la bobina en t = 0 es cero, puesto que B = 0 en dicho momento.

Φ2 = 0
En t = 0,25 seg. El flujo magnético a través de una vuelta de la bobina es: Φ1 = B * A
Φ1 = 0,5 T * 5 * 10−3 𝑚2
Φ1 = 2,5 *10−3 𝑚2
Por tanto, la magnitud de la fem inducida es:
ΔΦ𝐵 = Φ1 – Φ2 =2.5*10−3T 𝑚2 -0= 2.5*10−3T 𝑚2
N = 200 vueltas.
Δt = 0,25 seg
△ΦB
𝜀=𝑁
△𝑡
−3
△ΦB 2.5 ∗ 10 𝑇𝑚2 0.125𝑇𝑚2
𝜀=𝑁 = 50 ∗ = = 0.5 𝑣𝑜𝑙𝑡𝑖𝑜𝑠
△𝑡 0.25𝑠𝑒𝑔 0.25𝑠𝑒𝑔
𝜀 = 0.5 𝑣𝑜𝑙𝑡𝑖𝑜𝑠
55. Se tiene una bobina circular con 250 espiras de 5 cm de radio, ubicada
perpendicularmente a un campo magnético de 0.2 T. Determinar la fem inducida si en un
intervalo de tiempo de 0.1 s, la magnitud del campo magnético se duplica.
Solución
Primero calcularemos la magnitud de la fem inducida, luego se indicará el sentido de la

corriente asociada de acuerdo al dibujo.
N= 250 vueltas
A = π. 𝑅2 = p. (5 x102 m)2 = 0.0079 𝑚2
cos θ = cos 0 = 1 (El vector n se toma paralelo a B)
Como el campo magnético duplica su magnitud, se tiene:
Sustituyendo estos valores en la ecuación para la magnitud de la fem inducida:
ε = 250. 0.0079 𝑚2 . 2 T/s = 3.95 V
56. Un devanado cuadrado está formado por 40 espiras de 5 cm de lado, que gira con
frecuencia de 50 Hz en medio de un campo uniforme de magnitud 0.1 T. Inicialmente la
bobina se encuentra perpendicular al campo. ¿Cuál será la expresión para
la fem inducida?
Solución
De apartados anteriores se dedujo esta expresión:
ε = N.B.A. ω. sen ωt
A = (5 x 102 m)2 = 0.0025 𝑚2
N = 40 espiras
ω= 2π.f = 2π.50 Hz = 100p 𝑠 −1
B = 0.1 T
ε = 40 x 0.1 x 0.0025 x 100π x sen 50.t =p . sen 100π.t V

57. Un solenoide uniformemente devanado alrededor de un núcleo de aire tiene 120 vueltas,
diámetro 10 mm y longitud 9 cm.
a) Calcule la inductancia del solenoide.
a) La inductancia o autoinductancia L viene dada por:
𝑁 2𝐴 𝑁 2 𝐼𝐴
𝐿 = 𝜇0 𝑜𝑏𝑡𝑒𝑛𝑖𝑑𝑎 𝑑𝑒 𝜙𝑚 = 𝜇0 = 𝐿𝐼
𝑙 𝑙
1202
𝐿 = 4𝜋 ∗ 107 𝜋(0.005)2 = 1.58 ∗ 10−5 𝐻
0.09
𝐴 = 𝜋𝑟 2 = 𝜋(0.005)2
𝐼 = 0.09𝑚
58. Dos bobinas están muy próximas entre sí y una de ellas conduce una corriente
variable en el tiempo dada por la siguiente ecuación:
i (t ) = 5.00 e -0.0250 t sen (377 t) A
En t = 0.800 segundos se mide el voltaje inducido en la segunda bobina, obteniéndose -

3.20 V. Hallar la inductancia mutua de las bobinas.
Solución
Utilizamos la ecuación:
ε2 = – M12 (di1/dt)
A la inductancia mutua entre las bobinas la llamamos simplemente M, ya que por lo general
𝑀12 = 𝑀21 . Necesitaremos la primera derivada de la corriente con respecto al tiempo:
di1/dt =
= – 0.0250 x 5.00 e -0.0250 t x sen (377 t) – 377 cos (377 t) x 5.00 e -0.0250 t A/s
Evaluamos esta derivada en t = 0.800 s:
di1/dt = – 0.0250 x 5.00 e -0.0250 x 0.800 x sen (377 x 0.800) – 377 cos (377 x 0.800) x 5.00 e -0.0250 x
0.800 A/s =
= -5.00 e -0.0250 x 0.800 [0.0250 x sen (377 x 0.800) + 377 cos (377 x 0.800)] =
= -1847.63 A/s
M = -3.20 V / -1847.63 A/s = 0.001732 H = 1.73 mH.
59. Un Solenoide de 2500 espiras, longitud de 400mm, un diámetro de 3cm y un núcleo

de airea. ¿Qué valor tendrá el coeficiente de autoinducción?
N=2500
L=400nm=0.4 m
d=3 cm=0.03 m
Mr=1
L=?
𝜋 ∗ (0.03)2
𝑆= = 7.06 ∗ 10−4 𝑚2
4
4𝜋 ∗ 10−7 ∗ 1(2500)2 ∗ 7.06 ∗ 10−4 𝑚2
𝐿= = 13.86𝑚𝐻
0.4
60. Por una bobina de 600 espiras pasa una corriente continua de 3,2 A y produce en dicha
bobina un flujo magnético de 2,5. 𝟏𝟎−𝟓Wb. El flujo se anula 0,05 s después de interrumpir la
corriente. Determinar el coeficiente de autoinducción de la bobina.
Solución
El coeficiente de auto inducción viene dado por la ecuación:
L = - ε . ∆t/∆I (1)
Por otra parte:
ε = - N . ∆Φ/∆t (2)
Si pasamos la ecuación (2) a la (1):
L = - (- N . ∆Φ/∆t)/∆I = N . ∆Φ/(∆t)
L = 600 . 2,5 . 10−5 Wb . 3,2 A/0,05 s
L = 96000 . 10−5 H = 0,96 H

61.
En este ejercicio tenemos que
hallar mediante ecuaciones,
es decir una vez encontradas
las ecuaciones obtenemos el
I3 después obtenido esta
corriente su resultado que es
20/7 reemplazamos en la
corriente I1 saliendo como
resultado 4.29 A al culminar
solo faltaría la corriente I2 que
es la resta de I1-I3.
.
¿Calcular la intensidad de las corrientes?
100-50= I1(10) +I1(5)- I3(5)
50= 5 I3+20 I3-5 I1
50=15 I1 – 5 I3
50=-5 I1 +25 I3-
50= 15 I1 – 5 I3
150= -15 I1+75 I3
200 = 70 I3 200= 70 I3 I3=20/7=2,86 A
(I1) = 50+5 I3/15= 450/5=4,29 A
(I2) = (I1) - (I3) = -1.43 A
62.
¿Cuál sería la capacidad de un condensador formado por dos placas de 400 cm 2 de superficie
soportadas por una lámina de papel de 1,5 mm de espesor cuya constante es 3,5?
Datos: Aplicamos Formula
K=3,5 = (8,85x10-12) (3,5) (400x10-4) / (1,5x10-3)
S=400x10-4 8.26x10-10
E0= 8,85x10 -12
Nos dan la superficie
D=1,5x10-3
sobre la distancia dando
como resultado 8.26x10-10
63)
En este ejercicio solo hemos

hallado él VA y la corriente I3
mediante ecuaciones.
¿Calcular la corriente que pasa en

R3? Diferencial potencial
I1 = 10 V – VA /
10Ω I2 = 20 V- VA /
20Ω I3 = VA / 40 Ω
• Unimos la ecuación
(10 V – VA/10Ω) +( 20V- VA/20Ω) = (VA/40Ω)
-7VA= 80
VA= -80 v/-7V=11.43 V
I3= 11.43V/40Ω=0.2358A
64.
Una espira de radio R= 8cm por la que circula una corriente eléctrica en sentido horario de 40 A
se encuentra situada en el plano de la pantalla ¿Cuál es el campo magnético en el centro de la
espira?
Datos: Su radio convertimos
R=8cm= 8x10 m -2 a metros después
U0= 4π x 10 -7 aplicamos su fórmula
I= 40 A general con los
Formula respectivos datos lo
B = (U0) (I) / 2(R) cual el campo
B = 4 π x 10-7(40) / 2(8x10-2) B = 3,14X10-4 magnético es
3,14x10-4T
65.
Si sabemos que por un solenoide vacío de 5cm circula una corriente eléctrica de 12A y el
campo magnético creado en su interior es 0.1 T ¿De cuantas espiras está compuesto el
solenoide?
Datos: En este ejercicio primero su
L= 5 cm= 0.05m longitud la corriente y su campo
I = 12 A magnético aplicamos la fórmula
B= 0.1 T de ley de ampere dando un
U0= 4π x 10-7 resultado de 332 espiras
¿N =?
Formula:
N= (B)(L) / (U0) / (I)
Reemplazando datos:
N= 332 Espiras
66.
Dos hilos conductores paralelos, están separados una distancia D=20 cm. Por los hilos
pasan corrientes en sentido opuestos tal que I1=1,5A si a 60 cm a la derecha I1, se
encuentra P, donde el campo magnético es nulo ¿Determine el valor de la corriente I2?
Datos:
L=60 cm=0.6 m
D= 20 cm= 0.2 m
En este caso tenemos que, el B1 es diferente al
d= 60-20= B1= (U0) (I1) / 2 π (L)
B2. También debemos hallar la distancia total
mediante la resta de su longitud y la distancia
principal. Obteniendo esos datos aplicamos su
fórmula dando que su corriente es 1 A
B2=(U0) (I2) / 2 π
(d) I2 = I1 (d) / (L)
Reemplazando datos:
I2 = 1 A
40cm=0.4 m
67.
Una intensidad de 12 A circula por un solenoide de 40 cm de longitud conformado por 4500 espiras
de 7 cm de radio. ¿Determinar el campo magnético en el interior del solenoide?
Datos:
I = 12 A
L= 40 cm=0.4 m Nos pide determinar el campo
N= 45000 Espiras magnético aplicamos su
B= (U0) (I) (N) / fórmula y reemplazamos datos
(L) dando como el resultado del
B= 4π x 10-7 (12) (4500) / 0.4 campo magnético 0.17 T
B= 0.17
68.
En un campo magnético de 0.2 T dentro de un solenoide que tiene 500 vueltas y un diámetro de 10 cm.
Cuan rápidamente debe reducir a cero si la Fem inducida promedio dentro de la bobina durante este
intervalo de tiempo será de 10 KV.
Datos:
B=0,2 T
N=500 vueltas
Diámetro=10 cm=0,1 m
El área de una vuelta de la bobina
𝜋𝑑 2
A= =7,85x10-3m2
4
T=0 B=0 Φ2=0
Flujo Magnético
Φ1= (0,2) T(7,85x103) m2
Φ1=1,57x10-3Tm2
dΦB=1,57x103T m2
Fem Inducida
E = 10 Kv= 10000 voltios
𝑁𝛷𝐵
Dt =
𝐸
=0,0785X10-3 seg
69.
Una Espira plana de alambre que consta de una sola vuelta de área de sección transversal igual
a 8 cm2 es perpendicular al campo magnético cuya magnitud aumenta uniformemente de
0.5 T a 2,5 T en 1 segundo. ¿Cuál es la corriente inducida si tiene la carga una resistencia de
2Ω?
Datos
A=8cm2=8x10-4
T=0.25 seg
R=2Ω
Dt= 1 seg
N=1 vuelta
Φ2= (B2) (A)
Φ1=(B1) (A)
ΦB= 16X104 T m2
Fem inducida
(1)(16𝑥10−4 𝑚2 )
E=
1 𝑠𝑒𝑔
E= 0,0016 voltios
Calculamos la corriente
I =E / R
I= 8X10-4 Amper
70.
Una bobina formada por 300 espiras cuadrados de 9 cm de lado gira uniformemente a razón de
300 vueltas/minuto en un campo magnético de valor de 0,2 T. ¿La expresión de la fuerza
automotriz inducida?
Datos
T=0
S y B paralelos
S=9 cm = 8,10x10-3m2
W=330 vueltas / minutos= 300 x 2π rad / 60 s = 100π rad /seg
Formula
E = -N W B sen WT
Reemplazando datos
E= -153 sen100 π
E= -473.36 v
71.
Una bobina de 20 Espiras encadena un flujo de 20.000 líneas de fuerza. Si el campo
magnético varia en 0,010 segundos ¿Cuál es la Fem inducida?
Datos
N=20
ΦB= 20.000 líneas
Dt= 0,010 seg
𝐷𝛷𝐵
E= -N
𝐷𝑇
E= -0,4 Voltios
72.
Una bobina de 300 espiras es recorrida por una corriente continua de intensidad de 25 A que da lugar un
flujo magnético de 0,0002 WB ¿Calcular el coeficiente de Autoinducción de la bobina?
Datos
N= 300 espiras
I= 25 A
Φ=0,0002 WB
Formula
𝑑𝛷
L=
𝑑𝑡
L= 8x10-6 H
73
Al abrir un circuito por el que circula una corriente de 12 A se induce una fem de 40 v.
Determine el coeficiente de autoinducción del circuito si la corriente tarda 1 segundo en
anularse.
Datos
E= 40 V
I= 12 A
1 milisegundo= 1x10-3
Formula
𝑑𝐼
L= - E
𝑑𝑇
L=3,33x10-3
74.
El número de líneas magnéticas que pasan por una sola espira de alambre cambia de
2x10-3 a 5x10-3 WB en 1/6 de segundos ¿Cuál es la fem inducida?
Datos
Φ1=2x10-3 wb
Φ2= 5x10-3wb
Formula
E= -N(Φ2-Φ1)
Reemplazando datos
E= -1,8x10-2 Voltios
75.
Una bobina de inducción tiene 1x10-5 vueltas. El número de líneas que pasan por ella
cambia de 4x104 WB acero en 0,0015 ¿Cuál es la fem inducida?
Datos
N=1x105 wb
Φ1= 4x10-2 wb
Φ2= 0 wb
T= 0,015
Formula
E= -N(Φ2-Φ1) / T
E=4x10-4 Voltios
76.
Determine el desfase entre la intensidad y la diferencial potencial en un generador sabiendo que
R=1,5Ω y L= 5x10-3 H, C=4X10-6 F, W=1,01 W0
Datos:
R=1,5Ω
L= 5X10-3 H
C=4X10-6 F
Primero determinamos la frecuencia del circuito
W0 = 7071,6 rad/s
Frecuencia del generador
W=1,01 (7071,06)
W= 7141,77 rad/seg
El Desfase
Tg=7141,77(5x10-3 )-1/ (7141,77) (4x10-6)
Artg (0,469) = 0,44 rad
77.
Un motor se comporta como un receptor inductivo de R=17,3 Ω Y XL=10Ω y está conectado a
una toma de 230Voltios /50 H. ¿Determinar la intensidad?
Datos
R= 17,3 Ω
XL= 10Ω
La impedancia
Z= √𝑅2 + 𝑋𝑙 2 = 20Ω
Aplicamos
I= V / Z
I= 230 V/ 20Ω=11,5 A
78.
Tenemos la superficie esférica encerrada de 3cm. En su interior una carga positiva que crea un
campo eléctrico de densidad 0,00005 C/m ¿Cuál es el valor de la intensidad del campo
eléctrico?
Datos
Densidad= 0,0005 C/ m
4𝜋(3)3
V esfera= = 0,00011309 m3
3
Hallamos la carga total
Ǫ Esfera= D/ V Esfera= 5,65x10-9C
Hallamos la Intensidad
Ǫ
E= K 2
𝑟
E= 56448,55 N /C
79.
Calcule el vector gradiente de la función F
(x, y) = 3x2 y2
Sol:
F (x, y) = (9x2y2) (6x3y)
80.
La velocidad de un rayo de luz cuya longitud de onda es 589,6 mm disminuye un 33% cuando
penetra dicho material. ¿Determine el índice de refracción de dicho material?
Si se reduce un 33% es decir será un 67% de valor
N= v1 / v2 =0,49

Final 4 PDF

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Final 4 PDF

Cargado por

Copyright:

Formatos disponibles

CÁLCULO APLICADO A LA FÍSICA II

JUAN EDUARDO TINOCO PIMINCHUMO

𝑰𝟏 = −𝟏, 𝟒𝟎𝑨 𝑰𝟐 = −𝟏, 𝟏𝟗𝑨

2. Calcular las fuerzas electromotrices ε1 y ε2, así como la diferencia de potencial

𝟓. 𝟎 𝒑𝒖𝒍𝒈 = 𝟓𝟎𝟎𝟎 𝒎𝒊𝒍𝒔

𝟏 𝟏𝟎. 𝟑𝟕𝑴𝑪 − Ω/𝒑𝒊𝒆𝒔)(𝟑 𝒑𝒊𝒆𝒔)

−𝟒 − 𝟔𝑰𝟑 𝟏𝟐 + 𝟏𝟖𝟏𝑰𝟑 𝟏𝟐 + 𝟏𝟖𝟏𝑰𝟑 + 𝟓𝟒𝑰𝟑 −𝟗𝟎

6. Un capacitor descargado y una resistencia se conectan en serie con una batería

𝑳𝒂 𝒄𝒐𝒏𝒔𝒕𝒂𝒏𝒕𝒆 𝒅𝒆 𝒕𝒊𝒆𝒎𝒑𝒐 𝒅𝒆𝒍 𝒄𝒊𝒓𝒄𝒖𝒊𝒕𝒐 𝒆𝒔 𝒕

7. Considere un capacitor de capacitancia C que se está descargando a través de un

8. Un conductor de 10 cm de largo está situada ensobre el eje de abscisas por el circula

9. Demuestre que cuando un par de conductores paralelos de longitud infinita y

µ𝑰𝑵 𝟒 ∗ 𝝅 ∗ 𝟏𝟎−𝟕 𝑻𝒎/𝑨 ∗ 𝟏𝟏𝟓𝟎 ∗ 𝟒𝑨 ∗ 𝟑𝟐𝟎𝟎

a) La f.e.m. inducida en el rectángulo si por el conductor rectilíneo circula una corriente de

𝒅𝚽𝑩 𝒅(𝟖, 𝟓𝟒 ∗ 𝟏𝟎−𝟕 𝒔𝒆𝒏(𝟏𝟎𝟎𝝅𝒕) −𝟕 𝒅(𝒔𝒆𝒏(𝟏𝟎𝟎𝝅𝒕)

𝒅𝚽𝑩 𝒅(𝑩 ∗ 𝑺 ∗ 𝒄𝒐𝒔(𝜽) 𝒅(𝑩 ∗ 𝑺)

b. Si B disminuye linealmente con el tiempo, pasando de 1T a 1,2T en 1ms

|𝜺𝟏 | > |𝜺𝟐 |

𝒅𝚽𝑩 𝒅(𝑩 ∗ 𝑺 ∗ 𝒄𝒐𝒔(𝜽) 𝒅(𝑩 ∗ 𝑺)

21. Encuentre la capacitancia total del punto A al punto B.

Para este ejercicio se utilizará la fórmula de capacitancia en serie

Ceq =10uf + 10uf = 20uf

12uf 20uf 20uf

calculamos capacitores en serie

23. Hallar la resistencia equivalente

R3 está en serie 3+3= 6 /2 R3= 3Ω

24. METODO DE MALLAS (KIRCHHOF)

6V = 2I1 + 2I1 + 4I1 + 4I2

6V= 8I1 + 4I2………(1)

6V=3 I2 + 1I1 + 4I2

6V= 8I2 + 4I1………….(2)

Resolviendo las ecuaciones (1) y (2)

8I1 + 4I2=8I2 + 4I1

8I1 - 4I1= 4I2

6V =8I1 + 4I1 I3 = 0.5A + 0.5A

I1=0.5A I2= 0.5A

25. EJERCICIOS DE KIRCHHOOFF CON TRES MALL

Análisis de mallas – ejercicio con tres mallas

8(I1 + I3) + 3(I1- I2) = 15 8(I3 – I) + 5(I3- I2) +10I3 = 0

8I1- 8I3 + 3I1-3 I2 = 15 - 8I3- 8I1 + 5I3- 5I2 + 10I3 = 0

11 I1 - 3 I2- 8 I3 = 15 -8I3- 5I2 + 23I3 = 0

3(I2 – I1) + 5(I2- I3) +2 I2 = 0 11 -3 -8 = 0

3I2- 3I1 + 5I2- 3I3 + 2 I2 = 0 -3 +10 -5 = 0

-3I1 + 10I2 - 5I3 = 0 -8 -5 23 = 0

26. DESCARGA DE UN CONDENSADOR EN RC

28. FUERZA MAGNETICA

29. LEY DE BIOT – SAVART

30. Determine H en (0,0,5) debido al lado 3 de la espira triangular de la figura.

= -30.63ax + 30.63ay mA/m

Si sabemos que por un solenoide vacío de 5 cm circula una corriente eléctrica de 12 A y el

r = 30cm = 30𝑥10−9 E =k(Q/𝑟 2 )

Q = 5𝑥10−9 E =9X10 (3𝑥10−9 )/ (3𝑥10−2 𝑚)

Punto A tiene 8v y en el punto B es igual A 4v.

34. Ley de OHM

Tenemos tres resistencias de 3, 6 y 9Ω respectivamente. Calcular su resistencia equivalente.

R1= 3Ω R2= 6Ω R3=

RE= R1 + R2 + R3 = 3+6+9 = 18Ω

18 = 6 RE +3 RE +2 RE; 18 RE =11 RE → RE= 18/11=1.6Ω

35. POTENCIAL ELECTRICO

Determina el potencial absoluto en un punto situado a 80cm de una carga de -4uc.

36. CORRIENTE ALTERNA

De acuerdo con el siguiente grafico hallar:

𝑍 = 𝑅 + 𝑋𝐿 + 𝑋𝑐 = 𝑅 + (|𝑋𝐿 | − |𝑋𝐶 |)𝑗

B = 1250 4π 10−7 T m/A * 0,080 A * 400 / 0,5 m
