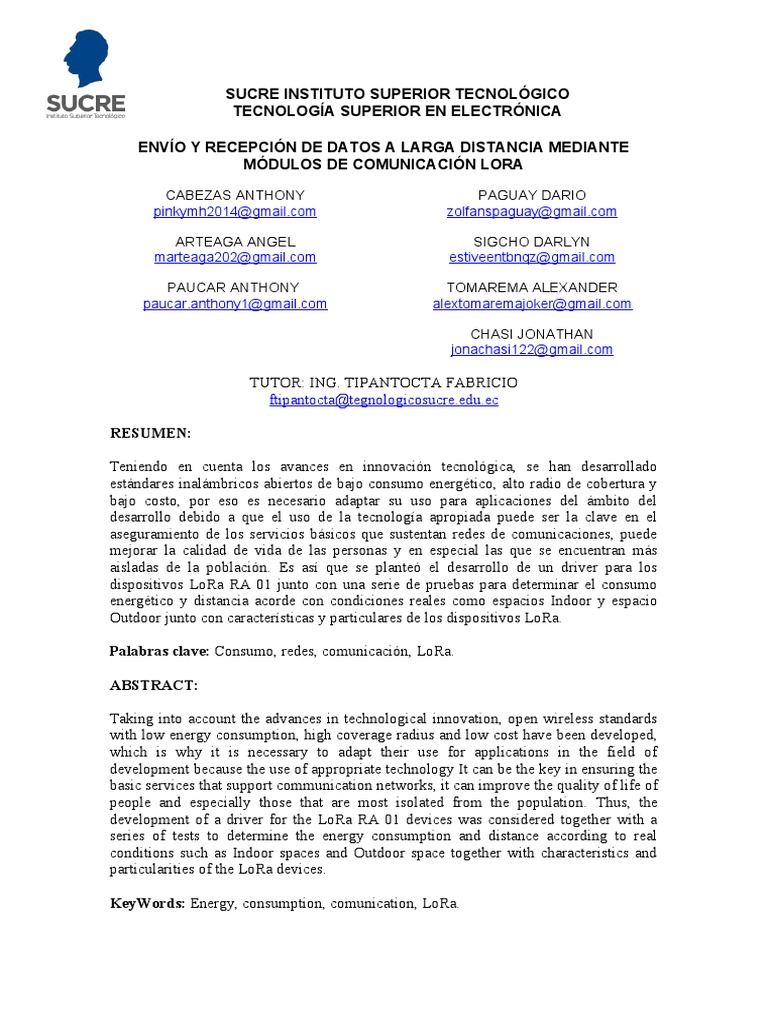

SUCRE INSTITUTO SUPERIOR TECNOLÓGICO

TECNOLOGÍA SUPERIOR EN ELECTRÓNICA

ENVÍO Y RECEPCIÓN DE DATOS A LARGA DISTANCIA MEDIANTE

MÓDULOS DE COMUNICACIÓN LORA

CABEZAS ANTHONY PAGUAY DARIO

pinkymh2014@gmail.com zolfanspaguay@gmail.com

ARTEAGA ANGEL SIGCHO DARLYN

marteaga202@gmail.com estiveentbnqz@gmail.com

PAUCAR ANTHONY TOMAREMA ALEXANDER

paucar.anthony1@gmail.com alextomaremajoker@gmail.com

CHASI JONATHAN
jonachasi122@gmail.com

TUTOR: ING. TIPANTOCTA FABRICIO

ftipantocta@tegnologicosucre.edu.ec

RESUMEN:

Teniendo en cuenta los avances en innovación tecnológica, se han desarrollado

estándares inalámbricos abiertos de bajo consumo energético, alto radio de cobertura y
bajo costo, por eso es necesario adaptar su uso para aplicaciones del ámbito del
desarrollo debido a que el uso de la tecnología apropiada puede ser la clave en el
aseguramiento de los servicios básicos que sustentan redes de comunicaciones, puede
mejorar la calidad de vida de las personas y en especial las que se encuentran más
aisladas de la población. Es así que se planteó el desarrollo de un driver para los
dispositivos LoRa RA 01 junto con una serie de pruebas para determinar el consumo
energético y distancia acorde con condiciones reales como espacios Indoor y espacio
Outdoor junto con características y particulares de los dispositivos LoRa.

Palabras clave: Consumo, redes, comunicación, LoRa.

ABSTRACT:

Taking into account the advances in technological innovation, open wireless standards
with low energy consumption, high coverage radius and low cost have been developed,
which is why it is necessary to adapt their use for applications in the field of
development because the use of appropriate technology It can be the key in ensuring the
basic services that support communication networks, it can improve the quality of life of
people and especially those that are most isolated from the population. Thus, the
development of a driver for the LoRa RA 01 devices was considered together with a
series of tests to determine the energy consumption and distance according to real
conditions such as Indoor spaces and Outdoor space together with characteristics and
particularities of the LoRa devices.

KeyWords: Energy, consumption, comunication, LoRa.

1.- INTRODUCCIÓN:
SISTEMAS EMBEBIDOS
Los sistemas electrónicos embebidos
están por toda parte y son ampliamente
utilizados en las áreas: automotriz,
espacial, industrial, médica,
comunicación y de entretenimiento,
contribuyendo cada vez más a la mejora
de nuestra calidad de vida. A diferencia
de las computadoras para uso general,
los sistemas embebidos se desarrollan
integrándose hardware (procesadores y
circuitos electrónicos) y firmware
(software de bajo nivel) para realizar
tareas específicas.
El CPQD se destaca por su competencia
en electrónica y microelectrónica, que le
permite contribuir en el desarrollo de
sistemas cada vez menores, más
rápidos, económicos y con mayor
capacidad de procesamiento para las
más diversas aplicaciones, además de
generar soluciones competitivas para
clientes nacionales e internacionales.[1]
Tecnologías de software y firmware
embebidos adaptados a plataformas con
procesadores y microcontroladores,
sistemas operativos embebidos,
middleware, drivers para interfaz de
hardware, sistemas de control y
generación automática de código, estos
son:
 ARM, x86, Arduino
 PIC, 8051
 NIOSII, MicroBlaze
 Beagle Bone, Vybrid, Kontron
TRANSCEIVER LORA
Los dispositivos de radio LoRa cuentan
con un modem de largo alcance con alta
inmunidad al ruido y mínimo consumo
de corriente. La serie RA-01 utilizan la
técnica de modulación patentada LoRa
alcanzando una sensibilidad de
-137dBm y -148 dBm. Esta alta
sensibilidad combinada con
amplificador LNA (amplificador de
bajo ruido) de +20 dBm optimiza el
rango de alcance y brindan la robustez
necesaria para aplicaciones industriales.
[2]
2.- MARCO TEORICO:
El SPI es un protocolo de comunicación
serial sincrónico full dúplex, es decir
permite transmitir y recibir información
al mismo tiempo. Para usar este
protocolo se requiere configurar un
dispositivo como maestro y los demás
como esclavos
Este protocolo utiliza 4 líneas de
comunicación que se describen como:
SCLK: corresponde a la señal de reloj,
es generada por el maestro y sincroniza
la transferencia de datos.
MOSI (Master Out Slave In): transfiere
los datos del maestro hacia el esclavo.
MISO (Master In Slave Out): transfiere
los datos del esclavo hacia el maestro.
NSS (Slave Select): esta línea es
generada por el maestro y permite
seleccionar el dispositivo esclavo para
iniciar la comunicación. Con esta línea
es posible hacer uso de varios
dispositivos esclavos utilizando las
mismas líneas de comunicación.[3]
Los dispositivos de radio LoRa se
comportan como esclavos y el
microcontrolador del sistema embebido
será el maestro en la comunicación SPI.
3.- PROCEDIMIENTO
Para realizar las pruebas del driver en
los dispositivos LoRa, fue utilizado el
esquema presentado en la figura1. Se
utilizaron modulos compuestos por
dispositivos LoRa (version SX1278)
junto con sistemas embebidos como
arduino mega. Para determinar la
pertinencia en el funcionamiento del
driver desarrollado, se utilizaron
instrumentos electrónicos, entre los que
se tienen:
 Equipo de cómputo: Se utilizó dos
equipos de cómputo con sistema
operativo Windows 10, sobre los
cuales se instalaron las versiones
IDE de arduino para la
programación y depuración del
código fuente incorporado en el
sistema embebido arduino mega.
 Multímetro: Utilizado para medir
la corriente consumida por el
dispositivo cuando se encuentra
trasmitiendo y recibiendo datos.
Fig1.(Esquema para pruebas de
funcionamiento)
Las conexiones realizadas entre los
modulos lora RA 01 (SX1278) y el
microcontrolador se basa en la siguiente
figura2.
Fig2.(Esquema de conexión modulo
LoRa (RA-01) y arduino mega)
4.- CONCLUSIONES
 Los módulos lora proporcionan
bajo consumo energético, bajo
costo y brinda un largo alcance de
cobertura.
 La velocidad de comunicación
descrita en la programación del
sistema embebido, es directamente
proporcional al alcance de
cobertura de los transceirvers LoRa
(RA-01).
 Los módulos LoRa (RA-01),
poseen un modo de trasmisión
dúplex general es decir pueden
transmitir y recibir datos al mismo
tiempo.
5.- RECOMENDACIONES
 Utilizar un regulador de voltaje
para la conexión de los módulos
lora ya que dichos módulos
trabajan con voltajes estables de
3.3V y si se sobrealimentan podrían
llegar a sufrir severos daños.
 Verificar que la velocidad de
comunicación entre los sistemas
embebidos seas iguales, porque si
están a diferente velocidad no se
transmitirá ningún dato.
6.-BIBLIOGRAFIA
[1]https://www.cpqd.com.br/es/innov
acion/sistemas-electronicos-
embebidos/
[2]https://tostatronic.com/store/comunic
acion/795-modulo-lora-ra-01-
sx1278.html
[3] López, E. (s.f.). Protocolo RS-485.
Ingeniería en microcontroladores.
México.
7.- ANEXOS

Anexo3 (Prueba corto alcance)

Anexo1 (Programación de transmisión)

Anexo4 (Prueba largo alcance)

Anexo2 (Programación de receptor)
