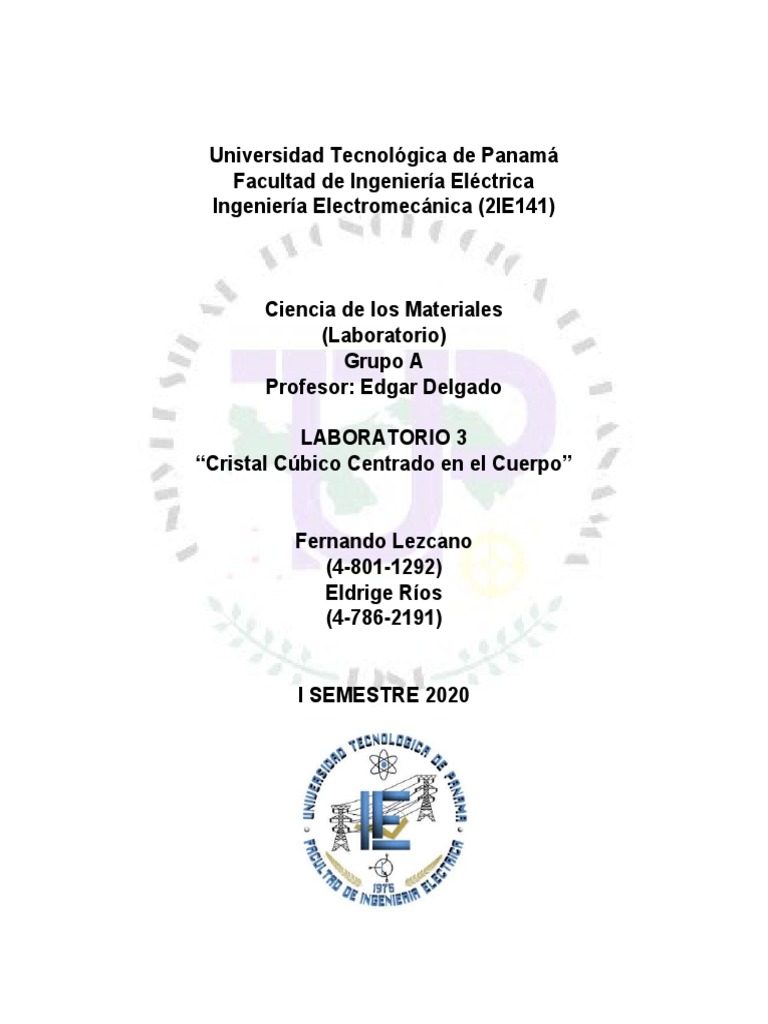

Universidad Tecnológica de Panamá

Facultad de Ingeniería Eléctrica

Ingeniería Electromecánica (2IE141)

Ciencia de los Materiales

(Laboratorio)
Grupo A
Profesor: Edgar Delgado

LABORATORIO 3
“Cristal Cúbico Centrado en el Cuerpo”

Fernando Lezcano
(4-801-1292)
Eldrige Ríos
(4-786-2191)

I SEMESTRE 2020
 INTRODUCCIÓN
La estructura cristalina es la forma sólida de cómo se ordenan los átomos,
moléculas, o iones. El estado cristalino de la materia es el de mayor orden, es
decir, donde las correlaciones internas son mayores. Esto se refleja en sus
propiedades. Suelen aparecer como entidades puras, homogéneas y con formas
geométricas definidas. En este laboratorio trabajaremos para encontrar los puntos
o coordenadas en los cuales se encuentran o presentan los átomos de los
elementos en el software CrystalMaker.

OBJETIVO
Lograr comprender y ver la estructura de un cristal dado usando el software para
determinar las coordenadas para simular una estructura cristalina y tener a futuro
las coordenadas como referencia.
COORDENADAS DE LOS ÁTOMOS
A) Seguir el procedimiento
 1)
1)
1)
1)
1)
1)
1)
1)
1)
1)
1)
Abrir
2) “Estructuras”
3) “Ejemplos”
4) “Miscelaneos”
5) BCC+
6) Model  Wire Frame
7) Ideal BCC
8) Overview
9) Verificar opciones
10) Ver los puntos

RESULTADOS
Obtuvimos las siguientes coordenadas:
 x y z
0 0 0
0.5 0.5 0.5
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1

Tomando en cuenta los valores que encontramos, procedimos a verificar

que el cristal cumpliera. Esto lo hicimos con átomos de Mg (Mg1.0) usando el
modelo del experimento anterior F d 3 m

POR LO TANTO, A PESAR DE QUE LAS COORDENADAS SON CORRECTAS,

LA SIMETRÍA F d 3 m No permite modelar un cristal cúbico centrado en el cuerpo,
y procedimos a buscar que modelo que si cumpliera con lo que se pide:
Space Group: P 1
Lattice:
a= 2.91Ă
b= 2.91Ă
c= 2.91Ă
ESTRUCTURA FINAL DESEADA: Cristal Cúbico Centrado en el Cuerpo, En
este caso lo hicimos con 9 átomos de Mg.
Tuvimos
que

investigar un modelo de cristal en el software adecuado para que el cristal tuviera

la forma que se quería en base a las coordenadas que obtuvimos inicialmente.
Aplicamos la experiencia del laboratorio anterior para entonces crear un cristal
nuevo con el modelo que encontramos P1 con los nuevos datos de las
coordenadas que obtuvimos en este.
Conclusión
Con esta experiencia hemos aprendido sobre la estructura que poseen los
cristales y como estas características a nivel atómico afectan sus propiedades. La
estructura simetría juegan un papel clave en propiedades físicas, tales como
escisión, estructura de banda electrónica y transparencia óptica. En conclusión,
saber y entender estas estructuras permite saber el comportamiento de los
materiales que se hagan a partir de estos y en general como ingenieros a saber
como trabajar con estos.
Recomendaciones
Profundizar en el uso de este software ya que tiene muchos ejemplos y
tipos de estructuras que se puedan hacer para lograr un mejor entendimiento de
las estructuras cristalinas.
Analizar bien si el group space y lattice a usar en el software corresponden
a la forma que queremos obtener en el cristal.
