Estructuras de Albañilería: Análisis de una edificación de 2 pisos

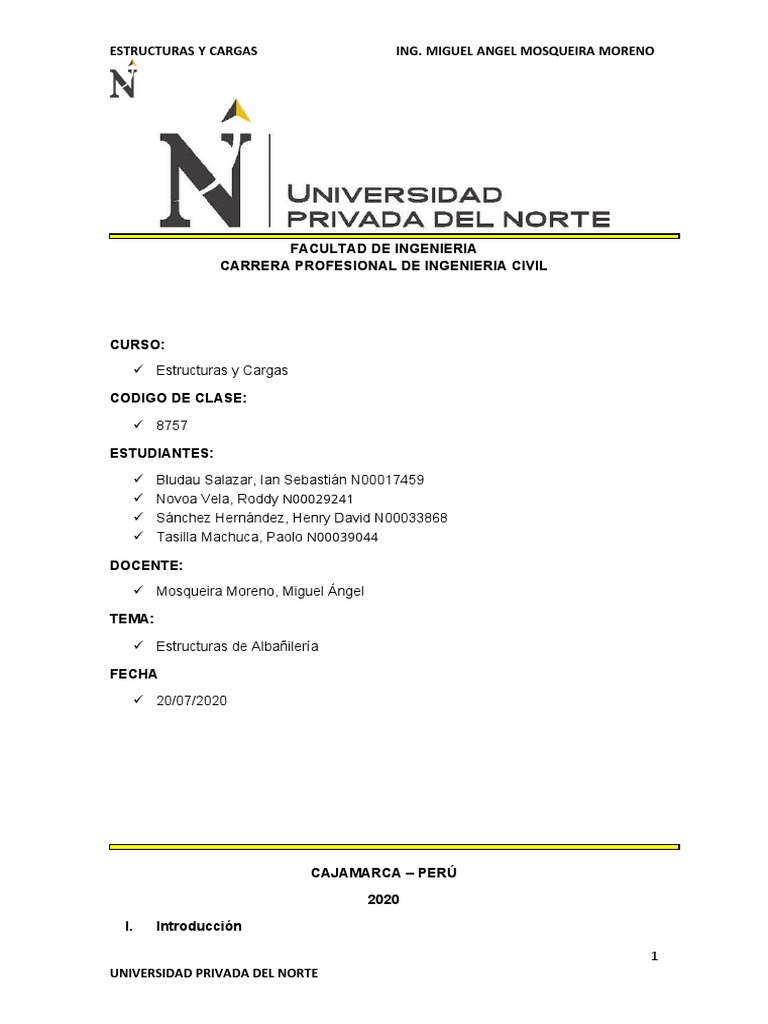

ESTRUCTURAS Y CARGAS ING.
MIGUEL ANGEL MOSQUEIRA MORENO
FACULTAD DE INGENIERIA
CARRERA PROFESIONAL DE INGENIERIA CIVIL
CURSO:
 Estructuras y Cargas
CODIGO DE CLASE:
 8757
ESTUDIANTES:
 Bludau Salazar, Ian Sebastián N00017459

 Novoa Vela, Roddy N00029241
 Sánchez Hernández, Henry David N00033868
 Tasilla Machuca, Paolo N00039044
DOCENTE:
 Mosqueira Moreno, Miguel Ángel
TEMA:
 Estructuras de Albañilería
FECHA
 20/07/2020
CAJAMARCA – PERÚ
2020
I. Introducción
1
UNIVERSIDAD PRIVADA DEL NORTE
ESTRUCTURAS Y CARGAS ING. MIGUEL ANGEL MOSQUEIRA MORENO
El objetivo del presente trabajo es dar a conocer al lector, todo en gran medida, lo
referente al tema de albañilería, sus definiciones, su desarrollo a través de los tiempos,
los tipos que existen, las formas de construcción, los materiales que se emplearan
para realizarla, etc. De una manera clara y precisa para que se pueda entender.
La albañilería es el arte de construir edificaciones u otras obras empleando, según los

casos, piedra, ladrillo, cal, yeso, cemento u otros materiales.
Como por otra parte podemos decir que la albañilería es un material formado por
unidades de albañilería de características definidas, asentado sobre un material
adhesivo denominado mortero.
El conocimiento de los criterios mencionados en el párrafo anterior, es de suma

importancia, puesto que nos permitirán conocer más a fondo lo que es referente a
albañilería.
La edificación que vamos a analizar está conformada por 2 pisos y una azotea, que
está ubicada en la ciudad de Cajamarca, con un área de 200m^2 (10m x 20m).
II. Objetivos
2
Objetivo General:
 Adquirir conocimientos suficientes que nos permitan analizar, diseñar y

construir edificaciones hechas a base de albañilería, saber cuál es la
importancia que tiene la albañilería y cual es la importancia de construir de una
manera adecuada.
Objetivos Específicos:
 Ver el comportamiento de la estructura de albañilería frente a las diversas

cargas que se emiten sobre la misma.
 Entender parte de la Normativa Peruana con respecto al tema de albañilería.
 Conocer técnicas empleadas en la albañilería.
 Saber y conocer los tipos de albañilería y en que consiste cada uno de ellos.
III. Justificación:
3
Este informe nos ayudará a comprender la información adecuada de Sistema

de Albañilería de una vivienda y beneficiara a personas que deseen elaborar
proyectos con alguno de estos sistemas de construcción, el cual se ha
elaborado un estudio para ver cuál de ellos es más seguro, cómodo y
económico para la habilitación de esta.
4
IV. Marco Teórico:
1. Albañilería:
Se define como un conjunto de unidades trabadas o adheridas entre sí

con algún material, como el mortero de barro o de cemento. Las unidades
pueden ser naturales (piedras) o artificiales (adobe, tapias, ladrillos y
bloques). Este sistema fue creado por el hombre a fin de satisfacer sus
necesidades, principales de viviendas.
La albañilería es un oficio fundamental en la construcción y exige una buena

preparación para poder realizar todas las actividades que componen su
ejercicio profesional.
2. Componentes de Albañilería:
a) Unidad de Albañilería:
Ladrillos y bloques de arcilla cocida de concreto o de sílice-cal. Puede

ser sólida, hueca, alveolar o tubular.
 Según su forma:
 Solida: Área de perforaciones menor a 25%

 Hueca: Área de perforaciones mayor a 25%
 Tubular: Perforaciones huecas a la cara asentada
 Según su Materia Prima:
 Arcilla
 Concreto
 Silicio Calcáreo
 Según su fabricación:
 Artesanal
5
 Industrial
 Propiedades de Unidades de Albañilería:
 Variación Dimensional: Consecuencia del producto de fabricación.

 Alabeo: Deformación del ladrillo cuando seca.
 Absorción: Cantidad de agua absorbido por un ladrillo.
 Succión: Propiedad que tienen los ladrillos de absorber agua.
 Mortero: Mezcla de aglomerantes (cemento, arena y agua) y en
algunos casos aditivo.
b) Unidad de Albañilería Apilable:
Es la unidad de albañilería alveolar que se asienta sin mortero.
c) Unidad de Albañilería Alveolar:
Unidad de albañilería sólida o hueca con alveolos o celdas de tamaño

suficiente como para alojar el refuerzo vertical. Estas unidades son
empleadas en la construcción de muros armados.
d) Unidad de Albañilería Hueca:
Unidad de albañilería cuya sección transversal en cualquier plano

paralelo a la superficie de asiento tiene un área equivalente menor que el
70% del área bruta en el mismo plano.
e) Unidad de Albañilería Solida (maciza):
Unidad de albañilería cuya sección transversal en cualquier plano

paralelo a la superficie de asiento tiene un área igual o mayor que el 70%
del área bruta en el mismo plano.
f) Unidad de Albañilería Tubular o Pandereta:
Unidad de albañilería con huecos paralelos a la superficie de asiento.
6
g) Mortero:
Material Empleado para adherir horizontalmente y verticalmente las

unidades de albañilería.
El mortero cumple las funciones de separar y adherir las unidades de

albañilería de manera que se forme la unidad estructural.
Para ser adhesivo el mortero debe ser trabajable retentivo y fluido. Tener
en cuenta la cantidad de agua debe ser considerable para su propia
adherencia.
El mortero puede ser re utilizable, de igual manera puede ser cal y/o
cemento. La arena debe ser bien graduada por lo que debe pasar la malla
#8 y menos del 10% que pase por la malla #200, el agua debe ser
portable y no debe de contener ácidos ni sulfuros.
h) Muros de albañilería:
 Según su función:
 Portantes: Muro diseñado y construido en forma tal que pueda

transmitir cargas horizontales y verticales de un nivel al nivel
inferior de la cimentación. Estos muros componen la estructura de
un edificio de albañilería y deberán tener continuidad vertical.
 No portantes: Muro diseñado y construido en forma que solo lleva
cargas provenientes de su peso propi y cargas transversales a su
plano. De igual manera es diseñado solo para separar ambientes.
 Según el esfuerzo:
 Albañilería Simple: No lleva refuerzo

 Albañilería Confinada: Reforzada con elemento de confinamiento
(vigas, columnas losas)
 Albañilería Armada: Reforzada con armadura de acero.
7
 Según el asentado:
 Muros de Cabeza
 Muros de Soga
 Muros de Canto
i) Muro de Arriostre:
Muro portante transversal al muro al que provee estabilidad y

resistencia lateral.
j) Altura Efectiva:
Distancia libre vertical que existe entre elementos horizontales de

arriostre. Para los muros que carecen de arriostres en su parte superior,
la altura efectiva se considerara el doble de su altura real.
k) Arriostre:
Elemento de refuerzo horizontal o vertical o muro transversal que

cumple la función de proveer estabilidad y resistencia a los muros
portantes y no portantes sujetos a cargas perpendiculares a su plano.
l) Borde libre:
Extremo horizontal o vertical, no arriostrado de un muro
m) Concreto líquido o Grout:
Concreto con o sin agregado grueso, de consistencia Fluida.
n) Confinamiento:
8
Conjunto de elementos de concreto armado, horizontales y

verticales, cuya función es la de proveer ductilidad a un muro
portante.
o) Columna:
Elemento de concreto armado diseñado y construido con el propósito

de transmitir cargas horizontales y verticales a la cimentación. La
columna puede funcionar simultáneamente como elemento de arriostre o
como confinamiento.
p) Espesor Efectivo:
Es igual al espesor del muro sin tarrajeo u otros revestimientos

descontando la profundidad de bruñas u otras indentaciones. Para el
caso de los muros de albañilería armada parcialmente rellenos de
concreto líquido, el espesor efectivo es igual al área neta de la sección
transversal dividida entre la longitud del muro.
q) Placa:
Muro portante de concreto armado diseñado de acuerdo a la norma

E060 “concreto armado”
r) Plancha:
Elemento perforado de acero colocado en hiladas de los extremos libres

de los muros de albañilería armada para proveerles ductilidad.
s) Tabique:
Muro no portante de carga vertical utilizado para subdividir ambientes.
t) Viga Solera:
9
Viga de concreto armado vaciado sobre el muro de albañilería para

proveerle arriostre y confinamiento.
V. Descripción de la estructura:
1. Entorno urbano:
La edificación se ubicará Intersección del Jr. Perea y Psje. Don Braulio, Barrio
Mollepampa - Cajamarca
2. Arquitectura:
El edificio destinado para un

hospedaje cuenta con 2
pisos, en cada piso se tien
4 habitaciones un
hall de espera y una
escalera
Ilustración 1 elevación de la estructura
10
3. Consideraciones generales para el diseño:

Suelo:
- Arcillas plásticas
- Arcillas limosas
- Gravas arenosas
- Zona sísmica III
- Esfuerzo del terreno:
- Densidad promedio de suelo:
- Edificación tipo C
- Sobrecarga de uso: 200 kg/m2
Característica y propiedades de la materia:
- f’c: 210 kg/cm2
Normatividad:
- Metrado de cargas E-020.
- Diseño sismorresistente E-030
- Concreto armado E-060
- Análisis de suelos E-050
VI. Marco Metodológico:
VII. Elección del sistema estructural y estructuración:
VIII. Metrado de Cargas:
IX. Conclusiones:
 La albañilería es un tema de mucha importancia centro de la Ingeniería

debido a que la mayoría de las edificaciones en el Perú están hechas a
base de albañilería sea confinada o armada.
 En la rama de albañilería, el asentado de ladrillos juega un papel
importante.
11
 Respetar las Normas de edificaciones y hacer un buen análisis son muy

importantes en el diseño de una edificación, cuando no se cumple con
las normas establecidas y se constituye empíricamente al principio no
fallara, pero con el pasar del tiempo se verán las consecuencias.
 Los muros construidos deben soportar cargas horizontales y verticales,
resistir el peso de losa, viguetas y su propio peso, además de ser
resistente ante un eventual sismo o vientos fuertes todos esos factores
se consideran en el diseño estructural.
X. Bibliografía:
(s.f.). Obtenido de • http://www3.vivienda.gob.pe/dgprvu/docs/RNE/T%C3%ADtulo%20III
%20Edificaciones/51%20E.030%20DISENO%20SISMORRESISTENTE.pdf
(s.f.). Obtenido de • http://www3.vivienda.gob.pe/dgprvu/docs/RNE/T%C3%ADtulo%20III

C., I. S. (s.f.). SlideShare. Obtenido de Cimentaciones:

https://www.slideshare.net/VICTORERNESTOGOMEZTA/10-cimentaciones-88132019
Edifiaciones, R. N. (2019). Norma Tecnica E.030. Obtenido de

http://www3.vivienda.gob.pe/dgprvu/docs/RNE/T%C3%ADtulo%20III
Edificaciones, R. N. (2019). Sobrecargas de Uso. Obtenido de Capitulo 3:

http://normativaconstruccion.cype.info/1_01_a/pagina12.pdf
Magdaleno, I. C. (s.f.). SlideShare. Obtenido de Diseño de cimentaciones:

https://es.slideshare.net/adanvazquezrodriguez54/diseo-de-cimentaciones-carlos-
magdaleno
12
Valcárcel, I. J. (s.f.). Cimentaciones. Obtenido de Métodos de cálculo de cimentaciones

superficiales: https://www.udc.es/dep/dtcon/estructuras/ETSAC/Publicaciones/pub-
val/Suelos/Zapatas%20EHE.pdf
Vásquez, F. J. (2017). Tesis para optar un título profesional de ingeniero civil. Obtenido de
http://repositorio.unc.edu.pe/bitstream/handle/UNC/1026/T016_71579729_T.pdf?
sequence=1&isAllowed=y
Virués, B. J. (s.f.). Proyecto Fin de Carrera. Obtenido de Planta fabricación Aceite. ESTRUCTURA:
http://bibing.us.es/proyectos/abreproy/3976/fichero/TOMO+II%252FIV.4.C
%C3%A1lculo+de+la+cimentaci%C3%B3n.pdf
13

Estructuras de Albañilería: Análisis de una edificación de 2 pisos

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Estructuras de Albañilería: Análisis de una edificación de 2 pisos

Cargado por

Copyright:

Formatos disponibles

ESTRUCTURAS Y CARGAS ING.

MIGUEL ANGEL MOSQUEIRA MORENO

 Bludau Salazar, Ian Sebastián N00017459

La albañilería es el arte de construir edificaciones u otras obras empleando, según los

El conocimiento de los criterios mencionados en el párrafo anterior, es de suma

 Adquirir conocimientos suficientes que nos permitan analizar, diseñar y

 Ver el comportamiento de la estructura de albañilería frente a las diversas

Este informe nos ayudará a comprender la información adecuada de Sistema

IV. Marco Teórico:

Se define como un conjunto de unidades trabadas o adheridas entre sí

La albañilería es un oficio fundamental en la construcción y exige una buena

Ladrillos y bloques de arcilla cocida de concreto o de sílice-cal. Puede

 Solida: Área de perforaciones menor a 25%

 Según su Materia Prima:

 Propiedades de Unidades de Albañilería:

 Variación Dimensional: Consecuencia del producto de fabricación.

b) Unidad de Albañilería Apilable:

Es la unidad de albañilería alveolar que se asienta sin mortero.

c) Unidad de Albañilería Alveolar:

Unidad de albañilería sólida o hueca con alveolos o celdas de tamaño

d) Unidad de Albañilería Hueca:

Unidad de albañilería cuya sección transversal en cualquier plano

e) Unidad de Albañilería Solida (maciza):

Unidad de albañilería cuya sección transversal en cualquier plano

f) Unidad de Albañilería Tubular o Pandereta:

Unidad de albañilería con huecos paralelos a la superficie de asiento.

Material Empleado para adherir horizontalmente y verticalmente las

El mortero cumple las funciones de separar y adherir las unidades de

 Portantes: Muro diseñado y construido en forma tal que pueda

 Albañilería Simple: No lleva refuerzo

Muro portante transversal al muro al que provee estabilidad y

Distancia libre vertical que existe entre elementos horizontales de

Elemento de refuerzo horizontal o vertical o muro transversal que

Extremo horizontal o vertical, no arriostrado de un muro

m) Concreto líquido o Grout:

Concreto con o sin agregado grueso, de consistencia Fluida.

Conjunto de elementos de concreto armado, horizontales y

Elemento de concreto armado diseñado y construido con el propósito

Es igual al espesor del muro sin tarrajeo u otros revestimientos

Muro portante de concreto armado diseñado de acuerdo a la norma

Elemento perforado de acero colocado en hiladas de los extremos libres

Muro no portante de carga vertical utilizado para subdividir ambientes.

Viga de concreto armado vaciado sobre el muro de albañilería para

El edificio destinado para un

Ilustración 1 elevación de la estructura

3. Consideraciones generales para el diseño:

VI. Marco Metodológico:

VII. Elección del sistema estructural y estructuración:

VIII. Metrado de Cargas:

 La albañilería es un tema de mucha importancia centro de la Ingeniería

 Respetar las Normas de edificaciones y hacer un buen análisis son muy

(s.f.). Obtenido de • http://www3.vivienda.gob.pe/dgprvu/docs/RNE/T%C3%ADtulo%20III

C., I. S. (s.f.). SlideShare. Obtenido de Cimentaciones:

Edifiaciones, R. N. (2019). Norma Tecnica E.030. Obtenido de

Edificaciones, R. N. (2019). Sobrecargas de Uso. Obtenido de Capitulo 3:

Magdaleno, I. C. (s.f.). SlideShare. Obtenido de Diseño de cimentaciones:

Valcárcel, I. J. (s.f.). Cimentaciones. Obtenido de Métodos de cálculo de cimentaciones

También podría gustarte
