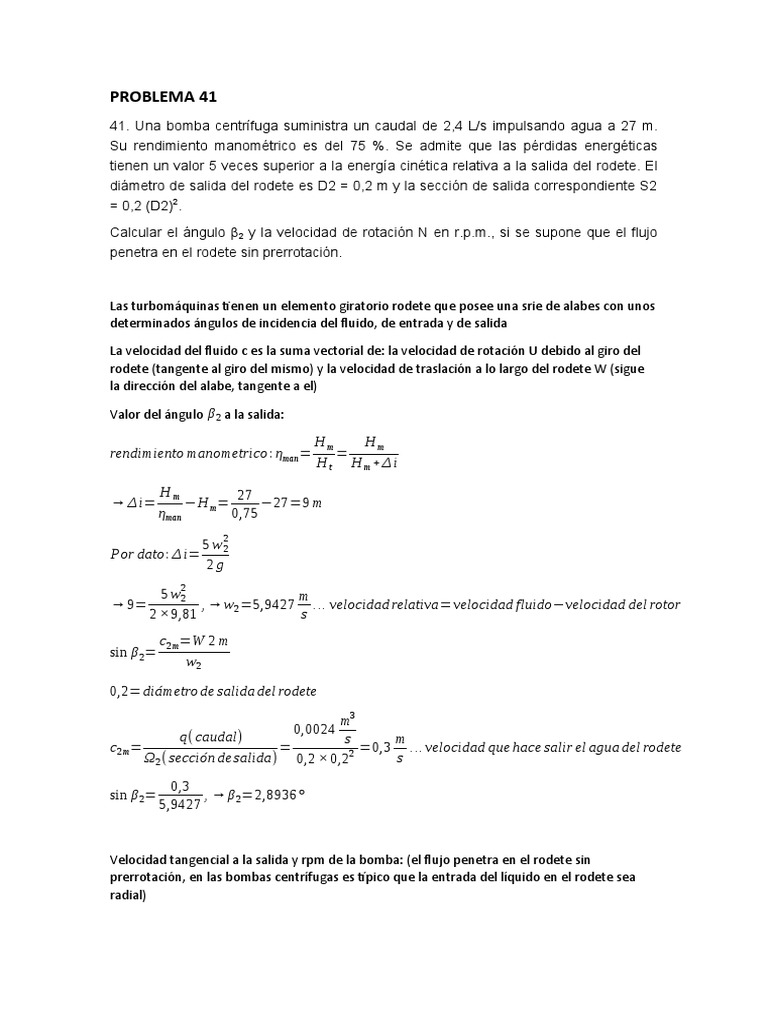

PROBLEMA 41

41. Una bomba centrífuga suministra un caudal de 2,4 L/s impulsando agua a 27 m.
Su rendimiento manométrico es del 75 %. Se admite que las pérdidas energéticas
tienen un valor 5 veces superior a la energía cinética relativa a la salida del rodete. El
diámetro de salida del rodete es D2 = 0,2 m y la sección de salida correspondiente S2
= 0,2 (D2)2.

Calcular el ángulo β2 y la velocidad de rotación N en r.p.m., si se supone que el flujo

penetra en el rodete sin prerrotación.

Las turbomáquinas tienen un elemento giratorio rodete que posee una srie de alabes con unos
determinados ángulos de incidencia del fluido, de entrada y de salida

La velocidad del fluido c es la suma vectorial de: la velocidad de rotación U debido al giro del
rodete (tangente al giro del mismo) y la velocidad de traslación a lo largo del rodete W (sigue
la dirección del alabe, tangente a el)

Valor del ángulo β 2 a la salida:

Hm Hm
rendimiento manometrico :ηman = =
H t H m + Δi
Hm 27
→ Δi= −H m= −27=9 m
ηman 0,75

5 w 22
Por dato : Δi=
2g

5 w22 m
→ 9= ,→ w2 =5,9427 … velocidad relativa=velocidad fluido−velocidad del rotor
2 ×9,81 s
c 2 m=W 2 m
sin β 2=
w2
0,2=diámetro de salida del rodete

m3
0,0024
q(caudal) s m
c 2 m= = 2
=0,3 … velocidad que hace salir el agua del rodete
Ω2 ( sección de salida) 0,2 × 0,2 s
0,3
sin β 2= , → β 2=2,8936°
5,9427

Velocidad tangencial a la salida y rpm de la bomba: (el flujo penetra en el rodete sin
prerrotación, en las bombas centrífugas es típico que la entrada del líquido en el rodete sea
radial)
 H man 27
Ht = = =36 m
máx
ηman 0,75
Condición de rendimientomáximo :α 1=90 ° (C1m=C1)(C1u=0)

u2 c 2 cos α 2
H t =36=
máx
g
c 2 cos α 2=u2−w2 cos β 2

Por la primera ecuación de Euler (bomba centrífuga)

H=(u 2 c 2 u−u 1 c 1 u)/g

C2u=velocidad que hace girar al agua en el rodete

u2 ( u2−w2 cos β2 )
→ 36=
g

u22−u 2 ( w2 cos β 2) −36 g=0

u22−¿
m
u2=21,9929
s
d 2 w(velocidad angular) d 2 πN
Pero , u2= =
2 60
60u 2 60 ×21,9929
→N= =
d2 π 0,2 π
N=2100,167 rpm
N=2100rpm

PROBLEMA 21
Una turbina Kaplan produce 16000kW bajo una columna de 20 m, girando a 166 rpm.
El diámetro del rotor es 4,2 m, mientras que el diámetro del cubo es 2 m, siendo la
descarga 120m3 / s. Calcule (1) la eficiencia de la turbina, (2) la velocidad específica,
(3) la relación de velocidades basado en el diámetro de la punta del rotor, y (4) la
relación de flujo.

Turbina Kaplan (turbina de reacción de flujo axial, el flujo del agua es paralelo al eje)

a) Eficiencia de la turbina:

1000/9,81=101,9367992= kw/g
 P (potencia que produce la turbina)
η= =0,6795786612
Q( caudal de descarga)× densidad × gravedad × H

η∗Q∗γ∗H
P(en kw)=
102
η∗120∗1000∗20
16000=
102
η=0.68=68 %
b) La velocidad específica:

P=16 MW =21456.35 HP

N √ Peje 166∗√ 21456.35

Ns= = =574.9
H 5 /4 205 / 4
c) La relación de velocidades basado en el diámetro de la punta del rotor:
Velocidad tangencial del rotor en la entrada

π∗D∗N
U= =( pi X 4,2 X 166)/ 60
60

m U2 36.5
U 2=36.5 velocidad del rotor salida = =1.84
s √ 2∗g∗h 19.809
d) La relación de flujo: Velocity of flow at inlet to the theoretical jet velocity

4∗Q
C m= 2
=11,2 m/s (velocidad del fluido que
D ∗π−d 2 pi
hace salir el agua del rodete)

Cm 11,2
= =0,565
√ 2∗g∗h 19.809

PROBLEMA 31
El eje de una bomba centrífuga está situado 2.5 m por encima del nivel del agua en el
pozo de aspiración y 30.6 m por debajo del nivel del pozo de impulsión. Las pérdidas
en las tuberías de aspiración e impulsión (incluyendo en esta última la pérdida en el
desagüe en el depósito) son 0.8 y 1.24 m. respectivamente. Diámetro del rodete 250
mm y ancho a la salida del rodete, 18 mm. La bomba gira a 1600 rpm. Entrada del
agua en el rodete radial. Angulo de salida de los álabes, 34°: ɳ h = 78 % ɳm = 75 %,
calcular:
a) Potencia de accionamiento b) caudal c) altura efectiva
La turbina d acción o impulso no varia la presión estática en el rotor, ósea la sección a la
entrada y la salida es la misma, ósea las veloidades relativas a la entrada y la salida es la misma

La turbina de reacción o sobrepresión la presión estática si varia , la sección de entrada es

mayor a la sección de salida por eso varia la presión estatica

Utilizando la ecuación de la energía entre 1 y 2, tenemos para la bomba

centrífuga:
La presión en 1 y 2 es 0 porque la presión manometrica es la presión
atmosférica. La velocidad en 1 y 2 es tan pequeña q se considera cero.

P V2 P V2
( ) (
+ + Z + H B = + +Z + ∑ h1−2
γ 2g 1 γ 2g 2
)
( 0+ 0+Z )1 + H B =( 0+0+ Z )2+ ∑ h1−2

H B =( Z 2−Z 1 ) + ( ∑ h1−2 )

H B =( 2.5+30.6 ) + ( 0.8+ 1.24 )=35.14 m

Ahora:
H
ηh = =78 %
HR

Asumiendo μ=1, tendríamos:

H R ∞=H R

Obteniendo:
H H 35.14
ηh = =78 % → H R ∞= =
H R∞ 0.78 0.78

U2C2u
H R ∞= =45.05 m
g
Calculando la velocidad tangencial:
π∗D 2∗N π∗0.25∗1600
U 2= = =20.94 m/s
60 60
Reemplazando en H R ∞:
20.94∗C2 u
=45.05 → C2 u=21.11 m/ s
g
Observamos que C 2u >U 2, esto nos trae un contradicción ya que obtendríamos
un triángulo de velocidades a la salida con un β 2 mayor a 90°. Lo que haremos
para evitar que ocurra esto será disminuir la altura de impulsión de 30.6 m a
25.6 m y volveremos a recalcular.
RECALCULANDO…
Ya que solo hemos disminuido 5 m a la altura de impulsión tendríamos una
altura efectiva:
H=30.14 m
Con las mismas consideración que líneas arriba de μ=1, tendríamos:
H H 30.14
ηh = =78 % → H R ∞= =
H R∞ 0.78 0.78

U2C2u
H R ∞= =38.64 m
g
La velocidad tangencial:
U 2=20.94 m/s

Reemplazando en H R ∞:
20.94∗C2 u
=38.64 → C2 u=18.10 m/s
g
Calculando C 2m que nos permitirá hallar el caudal

C 2u =U 2−C 2 m cot ⁡( β 2)

18.10=20.94−C 2 m cot ( 34 ) →C 2 m=1.91 m/s

El caudal:
 Q=π∗D∗b∗C 2 m

Q=π∗0.25∗0.018∗1.91 →Q=0.027 m3 /s=27 L/ s

Eficiencia de la bomba asumiendo η v =100 %:
η=ηm ×η h × ηv

η=0.75 ×0.78 ×1=0.585

Potencia de accionamiento:
γQH 1000∗0.027∗30.14
Peje = = =13.638 kW
102∗η 102∗0.585

La turbina d acción o impulso no varia la presión estática en el rotor, ósea la sección a la

entrada y la salida es la misma, ósea las veloidades relativas a la entrada y la salida es la misma

La turbina de reacción o sobrepresión la presión estática si varia , la sección de entrada es

mayor a la sección de salida por eso varia la presión estatica
