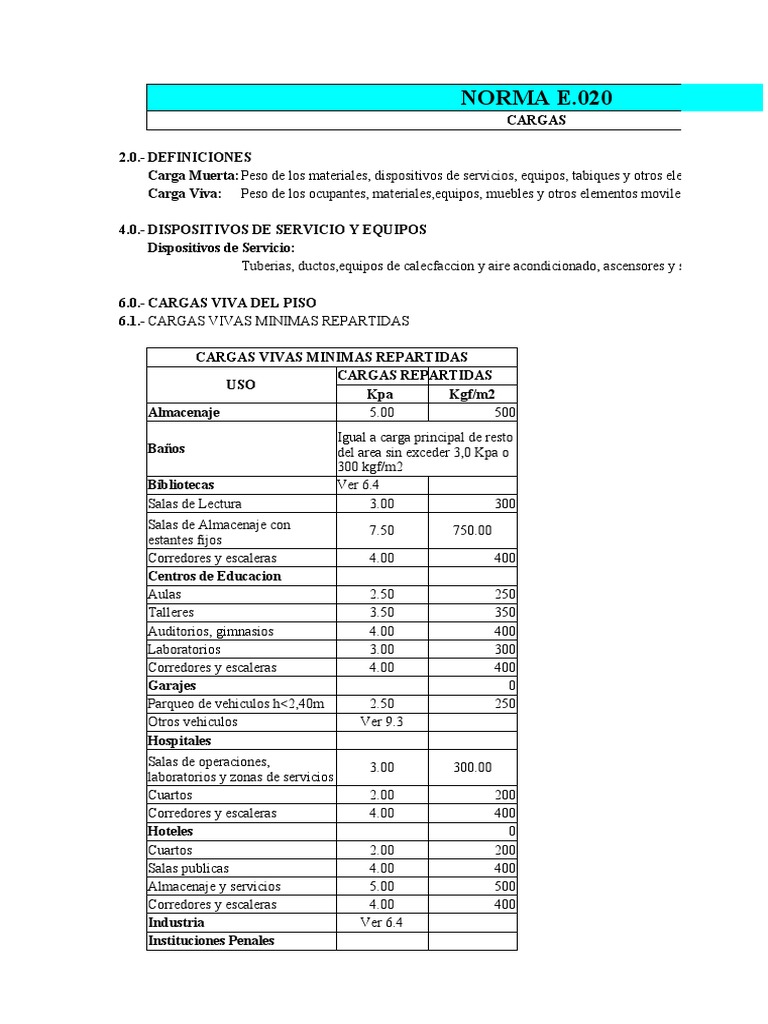

NORMA E.

020
CARGAS

2.0.- DEFINICIONES
Carga Muerta: Peso de los materiales, dispositivos de servicios, equipos, tabiques y otros elementos, inclyue
Carga Viva: Peso de los ocupantes, materiales,equipos, muebles y otros elementos moviles

4.0.- DISPOSITIVOS DE SERVICIO Y EQUIPOS

Dispositivos de Servicio:
Tuberias, ductos,equipos de calecfaccion y aire acondicionado, ascensores y sus maquinarias

6.0.- CARGAS VIVA DEL PISO

6.1.- CARGAS VIVAS MINIMAS REPARTIDAS

CARGAS VIVAS MINIMAS REPARTIDAS

CARGAS REPARTIDAS
USO
Kpa Kgf/m2
Almacenaje 5.00 500
Igual a carga principal de resto
Baños del area sin exceder 3,0 Kpa o
300 kgf/m2
Bibliotecas Ver 6.4
Salas de Lectura 3.00 300
Salas de Almacenaje con 7.50 750.00
estantes fijos
Corredores y escaleras 4.00 400
Centros de Educacion
Aulas 2.50 250
Talleres 3.50 350
Auditorios, gimnasios 4.00 400
Laboratorios 3.00 300
Corredores y escaleras 4.00 400
Garajes 0
Parqueo de vehiculos h<2,40m 2.50 250
Otros vehiculos Ver 9.3
Hospitales
Salas de operaciones, 3.00 300.00
laboratorios y zonas de servicios
Cuartos 2.00 200
Corredores y escaleras 4.00 400
Hoteles 0
Cuartos 2.00 200
Salas publicas 4.00 400
Almacenaje y servicios 5.00 500
Corredores y escaleras 4.00 400
Industria Ver 6.4
Instituciones Penales
 Celdas y zonas de habitacion 2.00 200
Zonas Publicas 4.00 400
Corredores y escaleras 4.00 400
Lugares de Asamblea
Con asiento fijo 3.00 300
Con asientos moviles 4.00 400
Salones de baile,
restaurantes,museos, gimnasios 4.00 400.00
y vestibulos de teatro y cines
Graderias y tribunas 5.00 500
Corredores y escaleras 5.00 500
Oficinas
Exceptuando salas de archivo y 2.50 250.00
computacion
Salas de archivo 5.00 500
Salas de computacion 2.50 250
Corredores y escaleras 4.00 400
Teatros
Vestidores 2.00 200
Cuarto de proyeccion 3.00 300
Escenario 7.50 750
Zonas Publicas 4.00 400
Tiendas 5.00 500
Corredores y escaleras 5.00 500
Viviendas 2.00 200
Corredores y escaleras 2.00 200

6.2.- Carga Viva Concentrada:

Mayores de 5.00 Kn o 500 Kgf
6.3.- Tabiqueria Movil:
Cnsiderar como carga viva repartida como minimo 50 kgf/m2 para divisiones livianas movil
7.0.- CARGA VIVA DEL TECHO
7.1.- Cargas Vivas Minima:
Techos con inclinacion hasta 3º (1.00 kpa o 100 kgf/m2)
Techos con inclinacion mayores 3º (1.00 kpa o 100 kgf/m2 reduciendo 0.05 kpa por cada gr
Techos Curvos 0.50 kpa o 50 kgf/m2
Techos con coberturas livianas de plancas 0.30 kpa o 30 kgf/m2 excepto si existe acumulacio
Malecones o terrazas según Tabla de Cargas vivas Minimas
Techos con jardin 1.00 kpa o 100 kgf/m2 excepto los de uso comun que sera de 4.0 kpa o 40

8.0.- CARGA VIVA PARA ACERAS Y PISTAS

8.1.- ACERO Y PISTAS
Apoyas sobre suelo minimo de 5.0 kpa o 500 gkf/m2
Inciden carga de rueda con maximo del 9.3
Los registros de inspeccion, tapas de registro y las regilas considerar lo anterior

8.2.- CARGAS PARA BARANDAS Y PARAPETOS

Según NTE E.030 Diseño Sismoresistente
aplicación simultanea o no de fuerzas de la tabla 2
 La fuerza horizontas y la verticas total seran menres de 1.0 kn o 100kgf
Cuando soporten equipos o istalaciones tomar carga adicionales
si se usa en estacionamiento dieñar con una carga horizontales 6.0 KN/ml aplicada a 0.60 m encima de la pist

TABLA 2
Carga Horizontal Carga Vertical
Barandas y parapetos
KN/m Kgf/m KN/m Kgf/m
Pozo para escaleras, balcones y 0.6 60 0.6 60
techos en general.
Viviendas Unifamiliaraes 0.3 30 0.3 30
Balcones de teatros y lugares de 0.75 75 1.5 150
asamblea

8.3.- CARGAS EN COLUMNAS EN ZONAS DE ESTACIONAMIENTO

Exposicion a impacto diseñar con Carga lateral minimo 15.0 KN aplicada a 0.60 m encima de la pista

9.0.- CARGAS VIVAS MOVILES

9.1.- GENERAL
Considerar 6.1 y 7.1
9.2.- AUTOMOVILES
Zonas para transito usar TABLA 1 aplicada sin impacto
9.3.- CAMIONES
Usar requisitos de puentes carreteros
9.4.- FERROCARRILES
Usar requisitos de puentes ferrocarileros
9.5.- PUENTES-GRUA
Cargas Verticales
Carga maxima real sobre rueda cuando la grua este izando a capacidad plena. Carga izada aumentar en 25% o
Cargas Horizontales
La carga transversal debida a la traslacion del carro del puente grua sera el 20% de la capcidadde carga + pes
La carga longitudinal debida a la traslacion de la grua sera el 10% de la reaccion maxima total sin incluir el im
9.6.- TECLES MONORRIELES
s y otros elementos, inclyuendo el peso propio.
ntos moviles

censores y sus maquinarias.

a divisiones livianas moviles de media altura y de 100 kgf/m2 para divisiones livianas moviles de altura completa.

ciendo 0.05 kpa por cada grado llegando hasta un minimo de 0.50 kpa)

xcepto si existe acumulacion de nieve *******

un que sera de 4.0 kpa o 400 kgf/m2

a a 0.60 m encima de la pista pero carga total no puede ser <15.0 KN.

m encima de la pista

ga izada aumentar en 25% o carga sobre rueda en 15% la que produzca mayor efuerzo

e la capcidadde carga + peso del carro. Colocada en la parte superior de los rieles, actuando en ambos sentidos perpendicular a la via de
maxima total sin incluir el impacto, aplicada en la parte superior del riel y actuando en ambo sentidos paralelamente a la via de rodadura
tura completa.
s sentidos perpendicular a la via de rodadura
paralelamente a la via de rodadura
 NORMA E.030
DISEÑO SISMORRESISTENTE

2.0.- PELIGRO SISMICO

ZONA
4
3
2
1

FACTOR DE ZONA "Z"

ZONA Z
4 0.45
3 0.35
2 0.25
1 0.1

2.3.- CONDICIONES GEOTECNICAS

2.3.1.- PERFILES DE SUELO
 CLASIFICACION DE LOS PERFILES DE SUELO
Perfil VS N60 Su
S0 Roca Dura > 1500 m/s - -
S1 Roca o Suelos Muy Rigidos 500m/s a 1500 m/s > 50 > 100 Kpa
S2 Suelos Intermedios 180 m/s a 500 m/s 15 a 50 50 Kpa a 100 Kpa
S3 Suelos Blandos < 180 m/s < 15 25 Kpa a 50 Kpa
S4 Condiciones Excepcionales Clasificacion basada en el EMS

2.4.- PARAMETROS DE SITIO (S, Tp y TL)

FACTOR DE SUELO "S"

SUELO S0 S1 S2 S3
ZONA
Z4 0.80 1.00 1.05 1.10
Z3 0.80 1.00 1.15 1.20
Z2 0.80 1.00 1.20 1.40
Z1 0.80 1.00 1.60 2.00

PERIODOS "Tp" y "TL"

Perfil de suelo
S0 S1 S2 S3
Tp 0.3 0.4 0.6 1
TL 3 2.5 2 1.6

2.5
 Su
-
> 100 Kpa
50 Kpa a 100 Kpa
25 Kpa a 50 Kpa
l EMS
