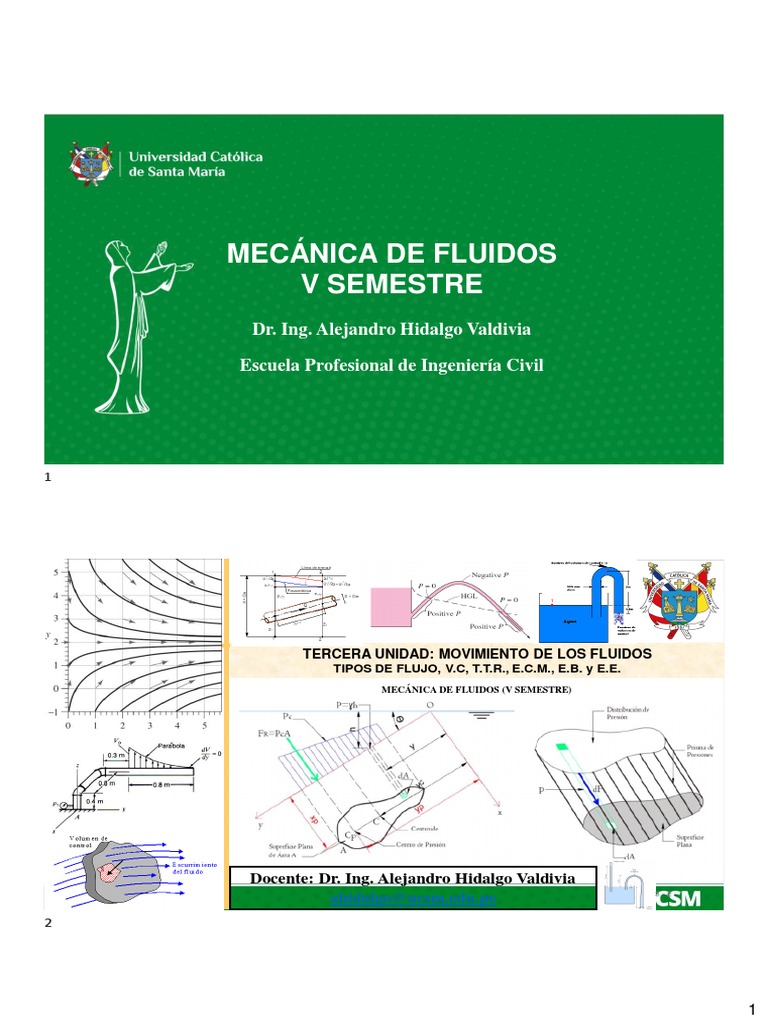

MECÁNICA DE FLUIDOS
V SEMESTRE
Dr. Ing. Alejandro Hidalgo Valdivia
Escuela Profesional de Ingeniería Civil
TERCERA UNIDAD: MOVIMIENTO DE LOS FLUIDOS

TIPOS DE FLUJO, V.C, T.T.R., E.C.M., E.B. y E.E.
MECÁNICA DE FLUIDOS (V SEMESTRE)
Docente: Dr. Ing. Alejandro Hidalgo Valdivia

3-2
ahidalgo@ucsm.edu.pe
2
1
ESTE MATERIAL DE APRENDIZAJE SE HACE PARA USO EXCLUSIVO DE LOS ALUMNOS Y
EN CONCORDANCIA CON LO DISPUESTO POR LA LEGISLACIÓN SOBRE DERECHOS DE
AUTOR
D.L. N° 822. MODIFICADO POR EL ARTÍCULO ÚNICO DE LA LEY N° 30276
Art. 43.- Respecto de las obras ya divulgadas lícitamente, es permitida sin autorización
del autor:
a. “La reproducción por medio reprográfico, digital u otro similar para la

enseñanza o la realización de exámenes en instituciones educativas, siempre
que no haya fines de lucro y en la medida justificada por el objetivo
perseguido, de artículos, discursos, frases originales, poemas unitarios, o de
breves extractos de obras o del íntegro de obras aisladas de carácter plástico
y fotográfico, lícitamente publicadas y a condición de que tal utilización se
haga conforme a los usos honrados (cita obligatoria del autor) y que la misma
no sea objeto de venta u otra transacción a título oneroso, ni tenga directa o
indirectamente fines de lucro”.
3-3
3-4
2
STREETER, Víctor y Otros (2000). Mecánica
de Fluidos. Novena edición. Colombia:
McGraw Hill Interamericana, S.A.
3-5
3-6
STREETER, Víctor y Otros (2000). Mecánica de Fluidos. Novena edición. Colombia: McGraw Hill Interamericana, S.A. pp. 107-110
3
3-7
STREETER, Víctor y Otros (2000). Mecánica de Fluidos. Novena edición. Colombia: McGraw Hill Interamericana, S.A. pp. 107-110
3-8
4
3ra UNIDAD: MOVIMIENTO DE LOS FLUIDOS 3.2-3.3-3.4
OBJETIVO
1. Conocer y aplicar el Análisis Integral o Volumen de Control.
2. Aplicar conceptos de Sistema, Volumen de Control, Flujo
Volumétrico y Flujo másico.
3. Utilizar el Teorema de Transporte de Reynolds
4. Determinar y aplicar las ecuaciones básicas de la mecánica de
fluidos:
➢Conservación de la Masa
Ecuaciones Escalares
➢Conservación de la Energía
➢Conservación de la Cantidad de Movimiento
➢Conservación del Momento Cinético
Ecuaciones VECTORIALES
3-9
WHITE Frank M. (2008). Mecánica de Fluidos. Sexta edición. España: McGraw Hill /Interamericana.A. p. 139
LEYES BÁSICAS DE LA MECÁNICA DE FLUIDOS
“Las aplicaciones fluidoestáticas del Capítulo 2 eran, al menos en

opinión del autor, más diversión que trabajo. Sólo requieren conocer, la
densidad o peso específico del fluido y la posición de la superficie libre.
En cambio en los problemas con flujos, es necesario analizar un estado

arbitrario de movimiento del fluido definido por la geometría, las
condiciones de contorno y las leyes de la mecánica”.
Tres técnicas básicas del análisis de los problemas de flujos arbitrarios:
1. Volumen de Control o Análisis Integral a gran escala.

2. Diferencial o análisis a pequeña escala
3. Experimental, o análisis dimensional
3 - 10
10
5
SISTEMAS FRENTE A VOLUMENES DE CONTROL
Todas las leyes de la mecánica están escritas para SISTEMAS:
1) El sistema es una cantidad fija de masa. Conservación de la masa

dm
m = cte. =0
dt
2) Si el entorno ejerce una fuerza resultante F sobre el sistema , se cumple la

segunda ley de Newton. Conservación de la Cantidad de Movimiento.
dV d (mV )
F =ma=m =
dt dt
3) Si el entorno ejerce un momento resultante M respecto al centro de masas, habrá

efecto de rotación. Conservación del Momento Cinético
H =  (r x mV )
dH
M=
dt
3 - 11
WHITE Frank M. (2008). Mecánica de Fluidos. Sexta edición. España: McGraw Hill /Interamericana.A. pp. 138-139
11
3) Si se comunica un calor δQ al sistema o éste realiza un trabajo sobre su entorno, la energía del
sistema debe cambiar en una cantidad dE, de acuerdo con la Conservación de la Energía o 1ra
ley de la termodinámica
• •
dE dE
Q − W = Q −W =
dt dt
Finalmente la segunda ley de la termodinámica relaciona los cambios de entropía dS con el

calor añadido δQ y la temeperatura absoluta
dS dQ

dt T
No tiene aplicaciones prácticas en Mecánica de fluidos, excepto para analizar los detalles de las
pérdidas por fricción en flujos.
3 - 12
12
6
Al analizar un Volumen de Control, acomodamos las leyes de

un sistema para aplicarlas a una región específica que el sistema
ocupa en un instante determinado con independencia de que el
sistema permanezca o no en esa región.
Todo lo que se necesita saber es el campo fluido en esa región y

a menudo basta con alguna simplificación, como la de flujo
uniforme a la entrada o a la salida.
Las condiciones del flujo lejos del volumene de control son

irrelevantes.
3 - 13
WHITE Frank M. (2008). Mecánica de Fluidos. Sexta edición. España: McGraw Hill /Interamericana.A. pp. 140
13
FLUJO VOLUMÉTRICO o CAUDAL O GASTO Q
v2
v1
A1 A2
E S
→ →
V 1 • A1 = V1 A1 COS180 = − V1 A1 flujo volumétrico de entrada negativo
→ →
V 2 • A2 = V2 A2 COS 0 = V2 A2 flujo volumétrico de salida positivo
3 - 14
14
7
FLUJO MÁSICO
Si V y ρ son constantes
3 - 15
15
http://www.imefen.uni.edu.pe/Temas_interes/MFA/04_CINEMATICA.pdf
3 - 16
16
8
http://www.imefen.uni.edu.pe/Temas_interes/MFA/04_CINEMATICA.pdf
3 - 17
17
TEOREMA DE TRANSPORTE DE REYNOLDS
Para convertir el análisis de un sistema en el análisis de un volumen de

control, debemos utilizar las matemáticas para poder aplicar las leyes
básicas a regiones específicas en lugar de a masas concretas.
Se necesita relacionar la derivada temporal de una propiedad del

sistema con la variación temporal de dicha propiedad dentro de
una región concreta.
La fórmula de conversión difiere según se trate e volúmenes:

➢ Fijos
➢ Móviles
➢ Deformables
3 - 18
18
9
TEOREMA DE TRANSPORTE DE REYNOLDS
3 - 19
19
3 - 20
https://commons.wikimedia.org/wiki/File:Teorema_del_Transporte_de_Reynolds_(significado_de_los_terminos).jpg
20
10
La forma compacta del teorema de transporte
de Reynolds es :
B: propiedad cualquiera del fluido ( energía, cantidad de movimiento, masa, etc.
β = d B / dm el valor intensivo o cantidad B por unidad de masa de una pequeña porción

de fluido
 Esta expresión es muy útil en ocasiones ,cuando el sistema de coordenadas esta adaptado
idealmente al volumen de control escogido. Por otro parte los cálculos son mas sencillos
cuando sumamos los flujos salientes de B y restamos los flujos entrantes.
3 - 21
21
La derivada temporal se puede escribir para un volumen de control fijo
Debido a que los elementos del volumen no varían con el tiempo.
3 - 22
22
11
VOLUMEN DE CONTROL MOVIÉNDOSE A VELOCIDAD CONSTANTE
  
rB = rA + rB A
  
vB = v A + vB A
  
vB A = vB − v A
  
vr = v B − v A
  
vr = v − v S
VS = Velocidad uniforme del volumen de control
V = velocidad del fluido respecto al mismo sistema de referencia
Vr = velocidad relativa
3 - 23
23
VOLUMEN DE CONTROL MOVIÉNDOSE A VELOCIDAD CONSTANTE
VOLUMEN DE CONTROL CON DEFORMACIÓN Y MOVIMIENTOS ARBITRARIOS

El volumen de control se mueve y se deforma arbitrariamente
La velocidad relativa puede ser una función complicada
Como los elementos del volumen se distorsionan con el tiempo, la derivada temporal debe ser tomada
después de la integración
3 - 24
24
12
APROXIMACIONES UNIDIMENSIONALES AL TÉRMINO DEL FLUJO
El flujo que atraviesa la S.C. en entradas y salidas es aprox.

Unidimensional; esto es, las propiedades del flujo son casi
uniformes a través de las secciones transversales de entrada y
salida.
d (BSIST ) d   •
=    dm  +   mi
 
dt dt  VC 
d (BSIST ) d  
=     dV  +    Q
dt dt  VC 
d (BSIST ) d  
=     dV  +    V A
dt dt  VC 
3 - 25
25
CONSERVACIÓN DE LA MASA
V.C. Móvil
V.C. Fijo
Entrada y salida F. Unidimensional
3 - 26
26
13
CONSERVACIÓN DE LA MASA
F. Permanente
F. Unidimensional
F. NO
Unidimensional
3 - 27
27
CONSERVACIÓN DE LA MASA – FLUJO INCOMPRESIBLE
F. INCOMPRESIBLE

 = cte =0
t
Ecuación de
Continuidad
3 - 28
28
14
CONSERVACIÓN DE LA MASA – FLUJO INCOMPRESIBLE
Ecuación de Continuidad
F. Unidimensional
Ecuación de Continuidad
F. NO Unidimensional
3 - 29
29
Velocidad Media
Volumétrica
Densidad Media
(ρ varía sobre la
sección)
3 - 30
30
15
ECUACIÓN DEL MOVIMIENTO DE EULER A LO LARGO DE UNA LÍNEA DE CORRIENTE
➢ En regiones de flujo donde las fuerzas netas de

fricción son despreciables (no viscoso).
➢ Flujo Estacionario o permanente.
➢ Fuerzas significativas que actúan:

▪ en la dirección s son la presión (actúa sobre
ambos lados).
▪ La componente del peso en la dirección s.
➢ θ: ángulo entre la normal a la línea de corriente y

el eje vertical.
➢ Flujo incompresible.
Fuerzas que actúan sobre una partícula de

fluido a lo largo de una línea de corriente.
3 - 31
ÇENGEL Yunus, CIMBALA John (2012). Mecánica de fluidos: Fundamentos y Aplicaciones”. Segunda edición. México: McGraw Hill / Interamericana pp. 198-203.
31
Flujo permanente
V
=0 V = V (s )
t
3 - 32
32
16
3 - 33
33
Ecuación de Bernoulli
3 - 34
34
17
U Fd P Ad P
= = = Energía de flujo
m  Ad  Ad  por unidad de Energía V mgz
masa potencial por = =gz
m m
unidad de masa
1 Energía cinética
mV2
T 2 V2 por unidad de
= =
m m 2 masa
Ecuación de Bernoulli entre 2 puntos
3 - 35
35
p V2 g z
+ + = cte
 g 2g g
p V2
+ + z = cte
 2g
Altura de
Presión
Altura
Altura de
Potencial
Velocidad
3 - 36
36
18
Presión Total Presión + Presión = Presión
Estática Dinámica Estancamiento
Presión Presión Presión

Estática Dinámica Hidrostática
Aumento de presión No es una presión

Presión cuando el fluido en en un sentido real,
termodinámica real mov. se detiene de depende del nivel
manera isentrópica
del fluido. de referencia
3 - 37
37
5-28
3 - 38
ÇENGEL Yunus, CIMBALA John (2012). Mecánica de fluidos: Fundamentos y Aplicaciones”. Segunda edición. México: McGraw Hill / Interamericana pp. 200-202
38
19
ECUACIÓN DE LA ENERGÍA
3.69
FACTOR DE CORRECCIÓN DE ENERGÍA CINÉTICA
3.70
3.71
3 - 39
WHITE Frank M. (2008). Mecánica de Fluidos. Sexta edición. España: McGraw Hill /Interamericana.A. pp. 177 - 180
39
LÍNEA DE GRADIENTE HIDRÁULICO (LGH) = LÍNEA DE ALTURA PIEZOMÉTRICA (LAP)

Y LÍNEA DE ENERGÍA (LE) = LÍNEA DE ALTURAS TOTALES (LAT)
3 - 40
WHITE Frank M. (2008). Mecánica de Fluidos. Sexta edición. España: McGraw Hill /Interamericana.A. pp. 187
40
20
LGH y LE para la descarga libre desde un depósito por un tubo horizontal con
un difusor
3 - 41
ÇENGEL Yunus, CIMBALA John (2012). Mecánica de fluidos: Fundamentos y Aplicaciones”. Segunda edición. México: McGraw Hill / Interamericana pp. 204-205. Fig. 5-35
41
En un flujo idealizado que satisface la ecuación de Bernoulli, la LE es horizontal y su altura se

mantiene constante, Pero no es el caso de la LGH si la velocidad del flujo varía
3 - 42
42
21
Se tiene un salto empinado en la LE y en la LGH siempre que se añade energía mecánica al
fluido mediante un bomba, y se tiene una caída empinada siempre que se extrae energía
mecánica del fluido por medio de una turbina
3 - 43
43
La presión manométrica de un fluido es cero en los lugares en donde la LGH

se intersecta con dicho fluido y la presión es negativa (vacío) en el tramo del
flujo que esté arriba de la LGH
3 - 44
44
22
Potencia Hidráulica. Potencia suministrada a un fluido por una
bomba. Potencia extraída de un fluido por una turbina. Eficiencia.
3 - 45
MOTT, R., UNTENER J. (2015). Mecánica de Fluidos Aplicada. Séptima edición. México: Ed. Perason S.A. pp. 207 a 213
45
23

1 PDF

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

1 PDF

Cargado por

Copyright:

Formatos disponibles

MECÁNICA DE FLUIDOS

Escuela Profesional de Ingeniería Civil

TERCERA UNIDAD: MOVIMIENTO DE LOS FLUIDOS

Docente: Dr. Ing. Alejandro Hidalgo Valdivia

a. “La reproducción por medio reprográfico, digital u otro similar para la

LEYES BÁSICAS DE LA MECÁNICA DE FLUIDOS

“Las aplicaciones fluidoestáticas del Capítulo 2 eran, al menos en

En cambio en los problemas con flujos, es necesario analizar un estado

Tres técnicas básicas del análisis de los problemas de flujos arbitrarios:

1. Volumen de Control o Análisis Integral a gran escala.

Todas las leyes de la mecánica están escritas para SISTEMAS:

1) El sistema es una cantidad fija de masa. Conservación de la masa

2) Si el entorno ejerce una fuerza resultante F sobre el sistema , se cumple la

3) Si el entorno ejerce un momento resultante M respecto al centro de masas, habrá

SISTEMAS FRENTE A VOLUMENES DE CONTROL

Finalmente la segunda ley de la termodinámica relaciona los cambios de entropía dS con el

Al analizar un Volumen de Control, acomodamos las leyes de

Todo lo que se necesita saber es el campo fluido en esa región y

Las condiciones del flujo lejos del volumene de control son

FLUJO VOLUMÉTRICO o CAUDAL O GASTO Q

TEOREMA DE TRANSPORTE DE REYNOLDS

Para convertir el análisis de un sistema en el análisis de un volumen de

Se necesita relacionar la derivada temporal de una propiedad del

La fórmula de conversión difiere según se trate e volúmenes:

B: propiedad cualquiera del fluido ( energía, cantidad de movimiento, masa, etc.

β = d B / dm el valor intensivo o cantidad B por unidad de masa de una pequeña porción

La derivada temporal se puede escribir para un volumen de control fijo

Debido a que los elementos del volumen no varían con el tiempo.

VOLUMEN DE CONTROL MOVIÉNDOSE A VELOCIDAD CONSTANTE

VOLUMEN DE CONTROL CON DEFORMACIÓN Y MOVIMIENTOS ARBITRARIOS

El flujo que atraviesa la S.C. en entradas y salidas es aprox.

Entrada y salida F. Unidimensional

CONSERVACIÓN DE LA MASA – FLUJO INCOMPRESIBLE

➢ En regiones de flujo donde las fuerzas netas de

➢ Flujo Estacionario o permanente.

➢ Fuerzas significativas que actúan:

➢ θ: ángulo entre la normal a la línea de corriente y

Fuerzas que actúan sobre una partícula de

ECUACIÓN DEL MOVIMIENTO DE EULER A LO LARGO DE UNA LÍNEA DE CORRIENTE

ECUACIÓN DEL MOVIMIENTO DE EULER A LO LARGO DE UNA LÍNEA DE CORRIENTE

Ecuación de Bernoulli entre 2 puntos

Presión Presión Presión

Aumento de presión No es una presión

FACTOR DE CORRECCIÓN DE ENERGÍA CINÉTICA

LÍNEA DE GRADIENTE HIDRÁULICO (LGH) = LÍNEA DE ALTURA PIEZOMÉTRICA (LAP)

En un flujo idealizado que satisface la ecuación de Bernoulli, la LE es horizontal y su altura se

La presión manométrica de un fluido es cero en los lugares en donde la LGH

También podría gustarte
