UNIVERSIDAD POLITÉCNICA DE PACHUCA

ELECTRÓNICA II - Práctica 1
Elaborado por: Dr. Francisco Rafael Trejo Macotela.

“Configuraciones básicas con OPAMP´s”

INTRODUCCIÓN.

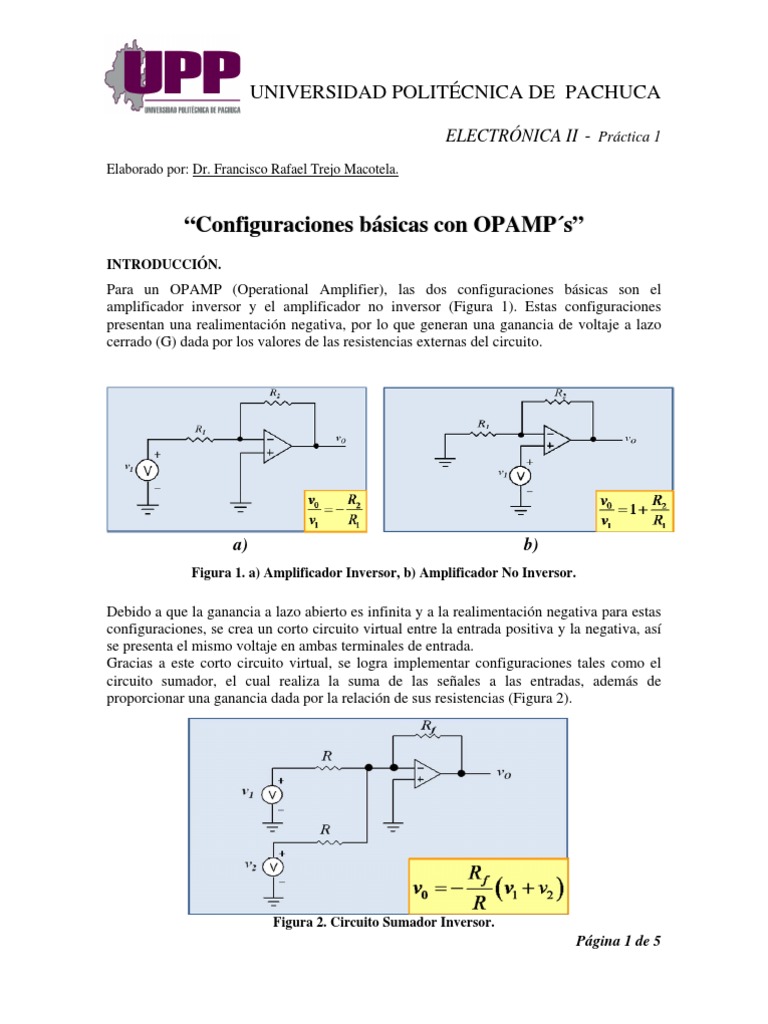

Para un OPAMP (Operational Amplifier), las dos configuraciones básicas son el
amplificador inversor y el amplificador no inversor (Figura 1). Estas configuraciones
presentan una realimentación negativa, por lo que generan una ganancia de voltaje a lazo
cerrado (G) dada por los valores de las resistencias externas del circuito.

a) b)
Figura 1. a) Amplificador Inversor, b) Amplificador No Inversor.

Debido a que la ganancia a lazo abierto es infinita y a la realimentación negativa para estas
configuraciones, se crea un corto circuito virtual entre la entrada positiva y la negativa, así
se presenta el mismo voltaje en ambas terminales de entrada.
Gracias a este corto circuito virtual, se logra implementar configuraciones tales como el
circuito sumador, el cual realiza la suma de las señales a las entradas, además de
proporcionar una ganancia dada por la relación de sus resistencias (Figura 2).

Figura 2. Circuito Sumador Inversor.

Página 1 de 5
OBJETIVO:
Conocer las características de análisis de tierra virtual para un OPAMP mediante la puesta
en marcha de configuraciones básicas (inversor, no inversor, y sumador inversor).

MATERIAL:
• 1 LM741.
• 1 LM324.
• 2 Resistencias de 10 KΩ - 1/4 W.
• 1 Resistencia Variable de 100 KΩ.
• 1 Fuente de Voltaje de DC (dual).
• 1 Osciloscopio con dos puntas.
• 1 Generador de funciones arbitrarias.
• Voltímetro.
• Protoboard.

DESARROLLO:

Utilizando el OPAMP LM741:

1.- Implemente el amplificador inversor. Alimente el OPAMP de acuerdo a sus voltajes nominales
(ver hoja de datos del OPAMP), utilice una resistencia de 10 KΩ en la terminal de entrada y una
resistencia variable en la realimentación.
Introduzca una señal senoidal de 300mVp-p a 5KHz (con el generador de funciones) y calibre la
resistencia variable hasta obtener una ganancia de –5 (con la ayuda del osciloscopio). Dibuje la
señal de entrada y la señal de salida. Llene la Tabla 1.

Tabla 1. Valores para el amplificador inversor.

Valor de la Resistencia de Ganancia Ganancia
V1 Vo
realimentación (R2) (medida) (calculada)

2.- Implemente el amplificador no inversor. Alimente el OPAMP de acuerdo a sus voltajes

nominales (ver hoja de datos del OPAMP), utilice una resistencia de 10 KΩ en la terminal de
entrada y una resistencia variable en la realimentación.
Página 2 de 5
Introduzca una señal senoidal de 300mVp-p a 5KHz (con el generador de funciones) y calibre la
resistencia variable hasta obtener una ganancia de 5 (con la ayuda del osciloscopio). Dibuje la señal
de entrada y la señal de salida. Llene la Tabla 2.

Tabla 2. Valores para el amplificador no inversor.

Valor de la Resistencia de Ganancia Ganancia
V1 Vo
realimentación (R2) (medida) (calculada)

3.- Implemente el sumador inversor para dos voltajes de entrada. Alimente el OPAMP de acuerdo a
sus voltajes nominales (ver hoja de datos del OPAMP), utilice dos resistencias de 10 KΩ en la
terminal de entrada (para cada señal de entrada) y una resistencia variable en la realimentación.
Para la señal 1 (v1), introduzca una señal senoidal de 300mVp-p a 5KHz (con el generador de
funciones). Para la señal 2 (v2) utilice una fuente de DC a 1V. Calibre la resistencia variable hasta
obtener una ganancia de –5 (con la ayuda del osciloscopio). Dibuje las señales de entrada y la señal
de salida. Llene la Tabla 3.

Tabla 3. Valores para el sumador inversor.

Valor de la Resistencia de Vo Ganancia Ganancia
V1 V2
realimentación (R2) ( rms - DC ) (medida) (calculada)

Utilizando el OPAMP TL084:

4.- Realice los puntos 1,2,3 anteriores (Tablas 4, 5 y 6)

Tabla 4. Valores para el amplificador inversor (TL084).

Valor de la Resistencia de Ganancia Ganancia
V1 Vo
realimentación (R2) (medida) (calculada)

Página 3 de 5
 Tabla 5. Valores para el amplificador no inversor (TL084).
Valor de la Resistencia de Ganancia Ganancia
V1 Vo
realimentación (R2) (medida) (calculada)

Tabla 6. Valores para el sumador inversor (TL084).

Valor de la Resistencia de Vo Ganancia Ganancia
V1 V2
realimentación (R2) ( rms - DC ) (medida) (calculada)

Anexe sus cálculos matemáticos y las simulaciones para cada circuito implementado.

CUESTIONARIO.
1.- ¿Podría la configuración inversora utilizarse como atenuador en vez de amplificador? ¿Qué
ventajas tendría con respecto a los divisores de voltaje?
2.- ¿Podría la configuración no inversora utilizarse como atenuador en vez de amplificador? ¿Qué
ventajas tendría con respecto a los divisores de voltaje?
3.- ¿Qué sucedería si en el circuito sumador, en lugar de introducir una señal de CD en V2, se
introduce una señal cuadrada de 3Vp-p a 1KHz?. (Sustente su respuesta con simulaciones y
cálculos matemáticos).
4.- ¿Qué sucedería si en el circuito sumador, en lugar de introducir una señal de CD en V2, se
introduce una señal senoidal de 3Vp-p a 1KHz? ¿Qué criterios hay que tomar? (Sustente su
respuesta con simulaciones y cálculos matemáticos).
5.- Para cada circuito implementado en esta práctica, si la frecuencia de señal senoidal de entrada se
cambia a un valor de 20 MHZ, ¿se obtendrían los mismos resultados?. Explique ampliamente su
respuesta.

ANÁLISIS DE RESULTADOS.
Realice un análisis de los resultados obtenidos en la práctica, resultados calculados y resultados
simulados, relacionados con los objetivos del mismo.

Página 4 de 5
CONCLUSIONES.
Anote las conclusiones acerca de la práctica realizada.

REFERENCIAS.

1. Sedra A. y Smith K. Circuitos Microelectrónicos. Quinta Ed. McGraw-Hill. México, 2006.

2. Savat, C. J. et al. Diseño electrónico. Circuitos y Sistemas. Tercera Ed. Prentice Hall.
México, 2000.
3. Neamen, Donald A. Análisis y diseño de circuitos electrónicos. McGraw-Hill, México,
1997.
4. Boylestad, R. et al. Electrónica: Teoría de Circuitos. Sexta Ed. Prentice Hall. México, 1997.
5. Coughlin R. y Driscoll F. Amplificadores operacionales y circuitos integrados lineales.
Quinta Ed. Prentice Hall. México, 1999.
6. Franco S. Diseño con amplificadores operacionales y circuitos integrados analógicos.
Tercera Ed. McGraw-Hill. México, 2005.
7. García M. y Cepeda A. Dispositivos electrónicos Tomo I y II. Primera Ed. IPN. México,
1985 y 1988.
8. Malvino. Principios de electrónica. Tercera Ed. McGraw-Hill. México, 1995.

Página 5 de 5
