Cable

Ir a la navegaciónIr a la búsqueda
Para otros usos de este término, véase Cable (desambiguación).

Este artículo tiene referencias, pero necesita más para complementar

su verificabilidad.
Puedes colaborar agregando referencias a fuentes fiables como se indica aquí.
El material sin fuentes fiables podría ser cuestionado y eliminado.
Este aviso fue puesto el 29 de octubre de 2015.

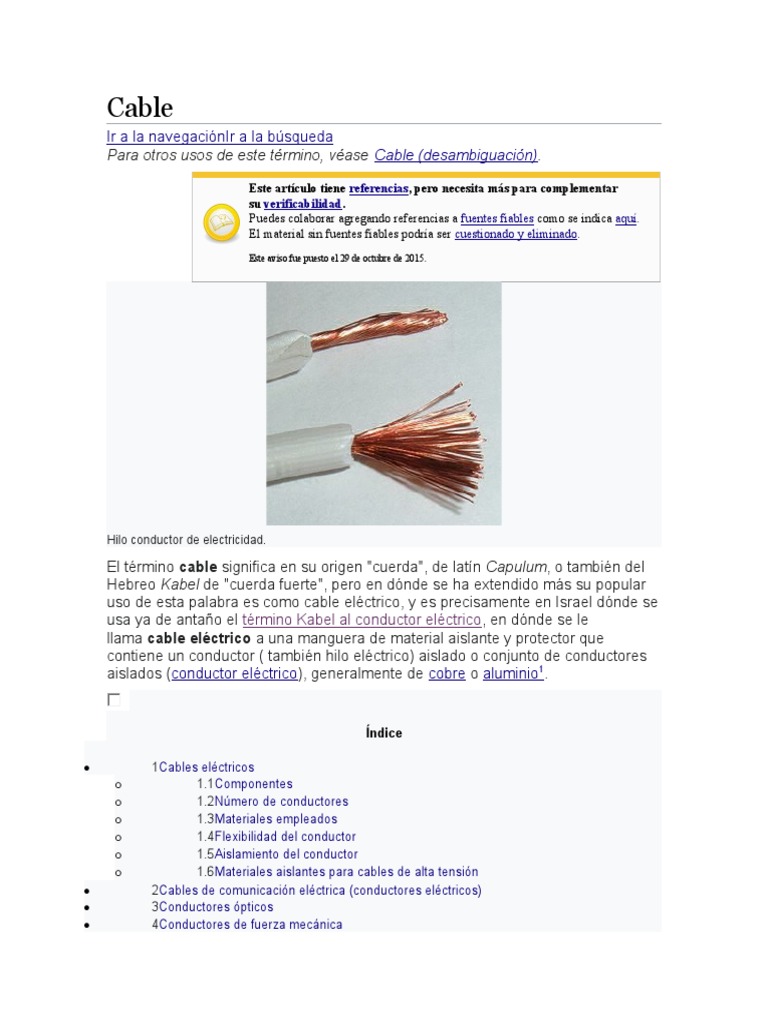

Hilo conductor de electricidad.

El término cable significa en su origen "cuerda", de latín Capulum, o también del

Hebreo Kabel de "cuerda fuerte", pero en dónde se ha extendido más su popular
uso de esta palabra es como cable eléctrico, y es precisamente en Israel dónde se
usa ya de antaño el término Kabel al conductor eléctrico, en dónde se le
llama cable eléctrico a una manguera de material aislante y protector que
contiene un conductor ( también hilo eléctrico) aislado o conjunto de conductores
aislados (conductor eléctrico), generalmente de cobre o aluminio1.

Índice

 1Cables eléctricos
o 1.1Componentes
o 1.2Número de conductores
o 1.3Materiales empleados
o 1.4Flexibilidad del conductor
o 1.5Aislamiento del conductor
o 1.6Materiales aislantes para cables de alta tensión
 2Cables de comunicación eléctrica (conductores eléctricos)
 3Conductores ópticos
 4Conductores de fuerza mecánica
 5Véase también
 6Referencias
 7Enlaces externos

Cables eléctricos[editar]

Cable SATA, de baja potencia para transmitir información a alta velocidad.

Cable con 3 conductores de 2,5 mm2 (sección transversal) para electrificación doméstica. Cumple con

los colores estándar según la CEI.

Cables de alta tensión de uso rudo con conductores de cobre y reforzamiento de acero.

Los cables que se usan para conducir electricidad y se fabrican generalmente

de cobre,2 debido a la excelente conductividad de este material, o de aluminio que
aunque posee menor conductividad es más ligero para la misma capacidad y
típicamente más económico que el cobre.
Generalmente cuenta con aislamiento en el orden de 500 µm hasta los 5 cm;
dicho aislamiento es plástico, su tipo y grosor dependerá del nivel de tensión de
trabajo, la corriente nominal, de la temperatura ambiente y de la temperatura de
servicio del conductor.
Un cable eléctrico se compone de:3

 Conductor: Elemento que conduce la corriente eléctrica y puede ser de

diversos materiales metálicos. Puede estar formado por uno o varios hilos.
 Aislamiento: Recubrimiento que envuelve al conductor, para evitar la
circulación de corriente eléctrica fuera del mismo.
 Capa de relleno: Material aislante que envuelve a los conductores para
mantener la sección circular del conjunto.
 Cubierta: Está hecha de materiales que protejan mecánicamente al cable.
Tiene como función proteger el aislamiento de los conductores de la acción de
la temperatura, sol, lluvia, etc.
Componentes[editar]

 Conductores (cobre, aluminio u otro metal).

 Apantallado o Blindaje (se utiliza en conductores de radiofrecuencia, puede
ser una malla o un tubo, liso o corrugado)
 Aislamientos (materiales plásticos, elastoméricos, papel impregnado en
aceite viscoso o fluido).
 Protecciones (armaduras y cubiertas externas adicionales al aislamiento
para aumentar la resistencia a ciertas condiciones críticas de operación).
Número de conductores[editar]

 Unipolar: Un solo conductor.1

 Bipolar: 2 conductores.
 Tripolar:3 conductores. Es unifase (marrón o negro), un neutro (azul) y
tierra (verde y amarillo).
 Tetrapolar: 4 conductores. Son dos fases (marrón y negro), un neutro (azul)
y tierra (verde y amarillo).
 Pentapolar: 5 conductores. Estos cables se componen de 3 fases (gris o
celeste, marrón y negro), un neutro (azul) y tierra (verde y amarillo).
Materiales empleados[editar]

 Cobre
 Aluminio
 Constantán,4una aleación de cobre
 Almelec,5 una aleación de aluminio
Flexibilidad del conductor[editar]

 Conductor rígido
 Conductor flexible
Aislamiento del conductor[editar]
 Aislamiento termoplástico:

 PVC - (policloruro de vinilo)

 PE - (polietileno)
 PCP - (policloropreno), neopreno o plástico

 Aislamiento termoestable:
