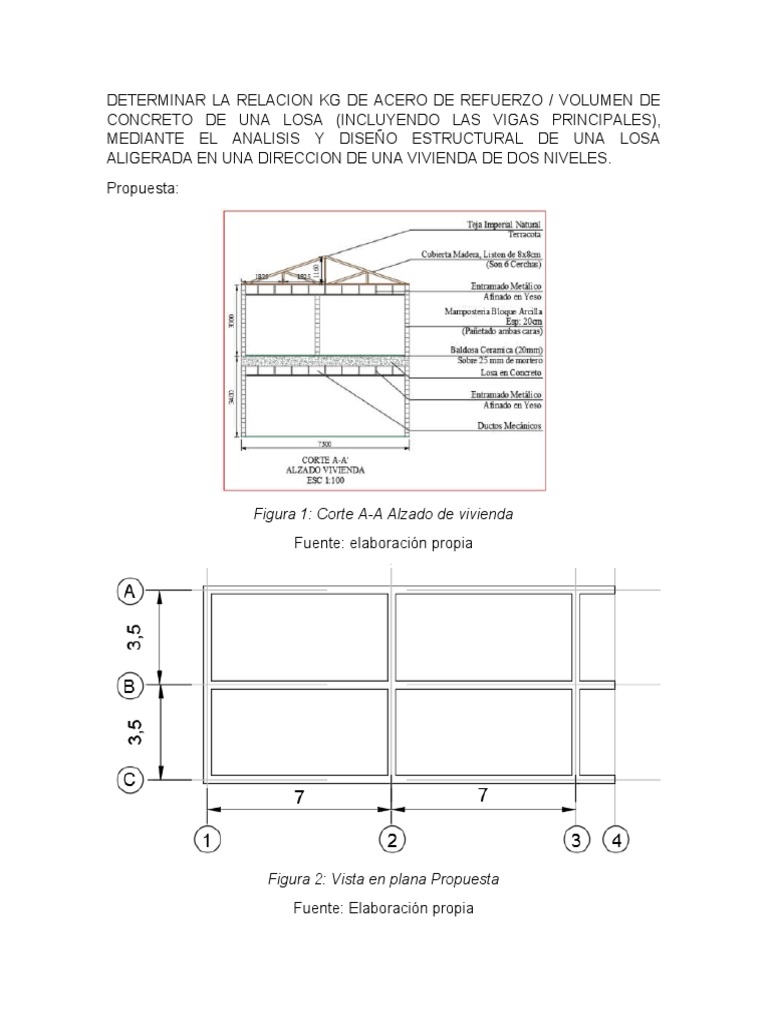

DETERMINAR LA RELACION KG DE ACERO DE REFUERZO / VOLUMEN DE

CONCRETO DE UNA LOSA (INCLUYENDO LAS VIGAS PRINCIPALES),

MEDIANTE EL ANALISIS Y DISEÑO ESTRUCTURAL DE UNA LOSA
ALIGERADA EN UNA DIRECCION DE UNA VIVIENDA DE DOS NIVELES.
Propuesta:

Figura 1: Corte A-A Alzado de vivienda

Fuente: elaboración propia

Figura 2: Vista en plana Propuesta

Fuente: Elaboración propia
PREDIMENSIONAMIENTO
Predimensionamiento de la estructura, según la NSR-10 en el titulo C.9 nos indica
los espesores mínimos para vigas losas macizas y nervadas según la longitud que
estas presenten y sus condiciones.
Para alturas mínimas de vigas y losas en una dirección C.9.5 a

Figura 3: Espesor
mínimo para losas
nervadas en una
dirección NSR- 10 C.9.5.a
Fuente: NSR- 10 Titulo C.
Las condiciones
que aplican en el sistema de losa con condición con un extremo continuo y
condición con ambos extremos continuos el cual son las vigas mas criticas serian
las de mayor longitud en este caso las que miden 7 m.

Figura 4: Vista en plana Propuesta viga de 7 m

Fuente: Elaboración propia

un extremo continúo NSR-10 C.9.5.a

 l 7.0 m
H= = =0.378 m
18.5 18.5
ambos extremos continúo NSR-10 C.9.5.a
l 7.0 m
H= = =0.33 m
21 21

La losa tendrá una altura de 50 cm mayor a altura permitida por la NSR-10 dadas
en la tabla C.9.5.a por lo que se presentan vigas con un tramo muy largo, además
el ancho entre nervios será de 100 centímetros (s), menor a lo establecido en el
C.8.13.3, la base del nervio será de 12 cm mayor al ancho promedio que no exige
C.8.13.2, así como el espesor de la loseta con una medida de 7 cm según el
C.8.13.5.2 de la NSR-10 colombiana. Lo cual nos queda una sección de losa
aligerada con las siguientes medidas.
Para el cálculo de la separación máxima entre nervios

La NSR-10 en el titulo C del capítulo C.8.13 nos indica la separación máxima entre
nervios medida centro a centro, la separación máxima entre nervios no puede ser
mayor que 2.5 veces el espesor total de la losa, sin exceder 1.20 m. (NSR-10
C.8.13.3 pag. 119).

Separación entre nervios

S=2.5( Espesor total losa)=2.5(0.50 m)=1.20 m=1.20 m ok

Para el cálculo del espesor de la loseta superior vaciada en sitio.

La NSR-10 en el titulo C del capítulo C.8.13 nos indica que la porción vaciada en
sitio de la loseta superior debe tener al menos 45 mm de espesor, pero esta no
debe ser menor a la relación de uno entre veinte (1/20) de la distancia libre entre
los nervios. (NSR-10 C.8.13.5.2 pág. 119).
e loseta=S /20=1.20/20=60 mm>45 mm ok perotomaremos un espesor 70 mm
 Figura 5: Vista en perfil sección losa aligerada propuesta.
Fuente: Elaboración propia

Para el cálculo de la base de los nervios

La NSR-10 en el titulo C del capítulo C.8.13 nos indica el valor mínimo del ancho
de los nervios, en donde el ancho de las nervaduras no debe ser menor de 100
mm en su parte superior y su ancho promedio no debe ser de 80 mm y debe tener
una altura no mayor de 5 veces su ancho promedio (NSR-10 C.8.13.2 pág. 119).

Base de los nervios

bw=120 mm>100 mm>ancho promedio 80 mm ok

Altura de los nervios

Para el cálculo de la altura de los nervios simplemente restamos al espesor total

de la losa el espesor de la loseta.

Hv=H−e loseta=0.48 m−0.08 m=0.40 m

Chequeo de altura del nervio

CHAN=0.40 m<[5(0.12 m)=0.6]ok

Teniendo unas secciones propuestas, procedemos hacer un análisis de carga

basado en la NSR-10 en titulo B, de las cuales se definirán a continuación que tipo
residen en nuestra estructura a diseñar. (Figura 1: Corte A-A Alzado de vivienda)

ANÁLISIS DE CARGAS
 Figura 6: Tabla de densidades NSR-10
Fuente: NSR-10 título B (pág. 9)

Para saber el peso propio de la loseta y los nervios en metros cuadrados lo

calculamos de la siguiente manera.

Peso loseta kgf /m 2: Peso loseta=(0.07 m)(2400 kgfm 3)=168 kgf /m 2

Peso nervio : Peso nervio=(0.12 m∗0.43 m)(2400 kgf / m3)/1.2m=103.2kgf / m2

Figura 7: Tabla cargas muertas mínimas cielo raso NSR-10
Fuente: NSR-10 título B (pág. 10)

Figura 8: Tabla cargas muertas mínimas piso NSR-10

Fuente: NSR-10 título B (pág. 11)
 Figura 9: Tabla cargas muertas mínimas muros NSR-10
Fuente: NSR-10 título B (pág. 13)

Figura 10: Tabla cargas muertas mínimas cubiertas NSR-10

Fuente: NSR-10 título B (pág. 16)
Figura 11: Tabla cargas muertas mínimas cubiertas NSR-10
Fuente: NSR-10 título B (pág. 11)

Figura 12: Tabla cargas vivas mínimas debido al uso NSR-10

Fuente: NSR-10 título B (pág. 15)
 Carga sobre loseta
Peso propio loseta 168 kg/m²
Ductos mecánicos NSR-10 20 kg/m²
Entramado metálico 50 kg/m²
Baldosa cerámica (20mm) Sobre 25mm de mortero NSR-10 110 kg/m²
Mampostería de bloque de arcilla pañetado en ambas caras NSR-10 310 kg/m²
Cubiertas inclinadas con más de 15° de pendiente en estructuras madera 35 kg/m²
Teja de arcilla incluyendo el mortero NSR-10 80 kg/m²
Peso total sobre la loseta 773 kg/m²

Figura 13: Tabla cargas muertas sobre la loseta NSR-10

Fuente: Elaboración propia recolección NSR-10 título B

Cargas muertas minima según NSR-10

Peso propio loseta 168 kg/m²
Peso propio Nervio 103 kg/m²
Ductos mecánicos NSR-10 20 kg/m²
Entramado metálico 50 kg/m²
Baldosa cerámica (20mm) Sobre 25mm de mortero NSR-10 110 kg/m²
Mampostería de bloque de arcilla pañetado en ambas caras NSR-10 310 kg/m²
Cubiertas inclinadas con más de 15° de pendiente en estructuras madera 35 kg/m²
Teja de arcilla incluyendo el mortero NSR-10 80 kg/m²
Peso total de la losa 876 kg/m²

Figura 14: Tabla cargas muertas mínimas NSR-10

Fuente: Elaboración propia recolección NSR-10 título B

Figura 15: Tabla cargas vivas según el uso NSR-10

Fuente: Elaboración propia recolección NSR-10 título B

Tipo Cantidad Longitud Base Altura Area Volumen Total volumenPeso Kg

1 6 7 0,35 0,5 0,175 1,225 7,35 17640
2 6 3,5 0,35 0,5 0,175 0,6125 3,675 8820
3 3 1,2 0,35 0,5 0,175 0,21 0,63 1512
27972

Figura 16: Tabla peso de vigas NSR-10

Fuente: Elaboración propia recolección
 Área losa Resistencia del concreto Resistencia del acero
109 m² 350 kg/cm² 4200 kg/cm²

Figura 17: Tabla resistencia del concreto y acero, área de la losa

Fuente: Elaboración propia

DISEÑO DE LOSA A FLEXIÓN

Se asume el análisis como el de una viga simplemente apoyada con longitud igual
a la separación entre nervios (S) en este caso es igual a 1.20 m.

Figura 18: Viga simplemente apoyada.

Fuente: https://dokumen.tips/engineering/ejercicio-de-viga-simplemente-
apoyada.html

En donde:
Wult.: Es la carga mayorada teniendo en cuenta las combinaciones más críticas
de la NSR10 en titulo B.

La carga muerta que reposa sobre la loseta es la situada en la (Figura 13: Tabla
cargas muertas sobre la loseta NSR-10). Para una carga viva de 180 kg/m2 para
uso residencial según la NSR-10

Para un espesor de 7 cm de loseta nuestra altura efectiva prima (d´) será igual a 2
cm y nuestra altura efectiva (d) será de 5 cm, nuestra profundidad o base será de
1m.

Combinaciones de carga según NSR-10 título B

Wu 1=1.2CM + 1.6CV ; Wu 2=1.4 CM
Para la combinación [1]
Wu 1=1.2(773 kgf /m2)∗1 m+1.6(180 kgf /m 2)∗1 m=1215.6 kgf /m
Para la combinación [2]
Wu 2=1.4(773 kgf /m2)=1082.2 kgfm

Wu1>Wu2 Por tanto nuestra carga última de diseño es Wu1

Calculo de reacciones.

Calculamos las reacciones de la siguiente manera

Wult∗L 1215.6(1.2)
RA=RB= = =729.36 kg(1)
2 2
Calculamos el momento máximo flector de la siguiente manera
2
Wult∗L2 1215.6(1.2)
Mu= = =218.80 kg .m(2)
8 8
Calculamos el factor de resistencia a flexión (Rn)
Mu . 2.1464
Rn= 2
=
∅ b d 0.90(1) ¿ ¿
Nota: fi (Ø) es un coeficiente de reducción sísmica que a flexión es 0.90

Calculamos la cuantía de diseño

2.662 ( 953.95 )

ρ=1− √2.662 Rn
1−
f ´c
fy
=1−
1−
√( 35000 )
420
=0.00261(4)
1.18
f´c ( ) 1.18
35 ( )
Calculamos la cuantía mínima
Para el cálculo de la cuantía mínima la NSR-10 nos dice en C.10.5.1 (pág. 143).
que en toda sección de un elemento sometido a flexión cuando por análisis se
requiera refuerzo de tracción, excepto lo establecido en C.10.52, C.10.5.3 y
C.10.5.4, el As proporcionado no debe ser menor que el obtenido por medio de:
 0.25 √ f ´ c
Asmin= bwd Despejando nos queda
fy

0.25 √ f ´ c 0.25 √ 35 1.4 1.4

ρmin= = =0.0035 ; = =0.0033
fy 420 fy 420
Como vemos la cuantía mínima es mayor a la cantina encontrada por el momento
actuante en la losa.
ρmini> ρ

Lo que nos lleva a diseñar con refuerzo mínimo para el cálculo de cantidad de
acero que se proporcionara.

Cantidad de acero

As= ρmini∗b∗d=3.5 x 10−3∗100 cm∗5 cm=1.75 cm2

El refuerzo a utilizar es la malla electrosoldada de 6mm

Figura 19: Tabla de refuerzo en mm NSR-10

Fuente: NSR-10 título C (pág. 46)
Área del refuerzo a colocar.

El área de una barra de 6 mm de diámetro parra nuestro refuerzo es de 28.3 mm2

según la figura 19, tomada de la NSR-10.
Numero de barras a colocar en un tramo de 1m lineal

1.7 c m 2
¿ Barras= =6 .̄ de ∅ 6 mm
0.283
Espaciamiento entre barras.

1
Separacionentre barras= =0.17 m
6

Chequeo de la separación máxima

Separacion Max .=3.0 espesor loseta=3(7)=21 cmOk> 0.14 m

En el capítulo C.7.6.5 la NSR-10 nos indica que en muros y losas, exceptuando

las losas nervadas, la separación del refuerzo principal por flexión no debe ser
mayor de 3 veces el espesor del muro o de la losa, ni de 450 mm, excepto que en
secciones críticas de losas en dos direcciones no debe exceder dos veces el
espesor de la losa.
Acero longitudinal para controlar la flexión en losas debido a su momento ultimo
actuante y a la Mayoración de las cargas encontradas teniendo en cuenta los
lineamientos de la NSR-10.
Chequeo del cortante
∅ Vc> RA ⇒ [0.17(1)(√ 35)∗1∗0.06∗100]> RA ok

Refuerzo por contracción y temperatura o refuerzo transversal.

En el titulo C de la NSR-10 capitulo C.7.12.1 nos indica que la cuantía de refuerzo
de retracción y temperatura debe ser al menos igual a los valores dados a
continuación, pero no menos que 0.0014

b) En losas donde se empleen barras corrugadas grado 420 o refuerzo

electrosoldado de alambre ……………………………………0.0018
Área del refuerzo a colocar por contracción y temperatura.

As=0.0018∗b∗d =0.0018∗100 cm∗5 cm=0.9 cm2

Tipo de refuerzo

De la figura 19: Tabla de refuerzo en mm NSR-10, se escoge el refuerzo de barras

con diámetro 8M con un área de 50.3 mm2.
Numero de barras a colocar en un tramo de 1.0 m lineal

¿ Barras=0.9/0.503=2 .̄ de ∅ 8 mm

Ubicadas a 50cm

Chequeo de la separación máxima.

SeMax .=5.0 espesor loseta=5(7)=40 cmOk >[0.35 m] y <45 cm

Según la NSR-10 en el titulo c del capítulo C.7.12.2.2. El refuerzo de retracción y

temperatura no debe colocarse con una separación de 5 veces el espesor de la
losa ni de 450mm.

Figura 20: Seccion de losa reforzada

Fuente: Elaboracion propia.

DISEÑO A FLEXION Y CORTANTE DE VIGUETAS.

Para el diseño de los nervios, tomamos la carga muerta representada en el figura
14:, Tabla cargas muertas mínimas NSR-10 con un valor de 876 kgf/m2 y una
carga viva de uso residencial de 180 kgf/m2 con un ancho entre nervios de 1.2m y
área de12cm x 43 cm
El nervio o vigueta cuenta con una longitud de 3.5 m entre apoyos y su longitud
total es de 7 m, se desea diseñar a flexión y a cortante para obtener la cantidad de
acero que satisface los esfuerzos debido a las cargas mayoradas formuladas por
las combinaciones expuestas en el titulo B de la NSR-10 (pág. 6).

Figura 21: Viga continua (vigueta)

Fuente: Elaboracion propia

Para el diseño tenemos un f´c de 35 MPa y un fy de 420 MPa, también contamos

con un recubrimiento de 2 cm teniendo en cuenta C.7.7.2 en protección de
concreto para el refuerzo, analizamos la viga por el método de los tres momentos
para encontrar los momentos actuantes.

Solución del problema:

Del análisis de carga podemos decir que:

Wult =1.2CM∗S+1.6 CV ∗S=1.2 ( 876 ) ( 1.2 )+1.6 ( 180 )( 1.2 )=1607.04 kg/m

Aplicando la ecuación de tres momentos nos queda

2 MB ( 7 m )=2 ¿14 MB=2 ¿

−34450.92
MB= =2460.78 kg .m
14

Prototipo en SAP 2000

 Reacciones

Diagrama de fuerzas cortantes

Diagrama de momento flector

Diseñamos para el momento máximo.

Tomamos un promedio de los dos momentos obtenidos por SAP y por el método
2458.87 kg y 2460. 78kg.m
Nos da un total de 2459. 82kg.m Promedio.
Diseño a flexión para el momento Max promedio.
Diseñamos para ese momento.
Mn 24.13 KN . m KN
Rn= 2
= 2
=969.73 2
∅ b d ( 0.90)( 0.12m)(0.48 m) m

2.662 Rn 2.662 ( 969.73 )

ρ=1− √ 1−
f ´c
fy
=1−
1−
√
35000
420
=0.00265
1.18
f´c ( ) 1.18
35 ( )
Como la cuantía se encuentra por debajo de la mínima entonces diseñamos con
esa y la cantidad de acero es la siguiente.

As= ρmini∗bd=0.00333∗12∗48=1.9 cm2

1.9 cm2
¿ Barras= =1 .̄ ¿ 5 NSR 10 C . pag.47
1.9 cm2

Ahora verificamos si el área de acero estipulado hace que el comportamiento de la

vigueta tenga deformaciones a tracción o compresión.

2
Asreal fy 1.99 cm .(4200)
a= = =2.34 cm
0.85 f ´ c b 0.85(350)(12)
a 2.34
c= = =2.92cm
β 1 0.80

Ԑs =0.003 ( d−cc )=0.003 ( 48−2.92

2.92 )
=0.046 se comporta a traccion

Lo que indica que es un diseño dúctil

Nota: siendo MB el momento máximo de mi vigueta reforzamos la parte inferior

con la misma cantidad de acero que en la parte superior, para que nos queden
dos barras número 5.
Figura 26: Sección con refuerzo longitudinal diseñado a flexión vigueta
Fuente: Elaboración propia

Diseñamos refuerzo cortante para la más crítica RB1.

Encontramos la distancia donde el cortante es igual a cero.

3573.43 kgf
x 1= =2.22m
1607.04
0.35
+ 0.48=0.65 m
2
RB1
Vu= ( 2.22−0.65 )=2527.15 kgf =244.79 KN
2.22

Calculamos resistencia nominal al cortante proporcionada por el concreto.

∅ Vc=0.75 ( 0.17 ) (1 ) ( √ 35 ) ( 120 )( 480 )=43.447 KN

 Vu<∅ Vc
Por lo que se suministra refuerzo mínimo a cortante y su separación es
igual a.
Av min fyt 71(420)
s= = =710 mm
0.35 bw 0.35(120)

Nota: se refuerza toda la longitud de la viga con refuerzo mínimo a cortante

separados a 71 cm y estribos de un ramal.

Figura 28: Sección con refuerzo longitudinal y trasversal diseñado a flexión y

cortante (vigueta)
Fuente: Elaboración propia
 DISEÑO A FLEXION Y CORTANTE DE VIGAS .
A continuación, se presenta el diseño de la viga ubicada en el eje B la cual tiene
una longitud de 7 m entre apoyos y un voladizo de 1.5 m, se pretende garantizar
un diseño resistente y dúctil ante las cargas a las cuales estará sometidas, la viga
cuenta con un ancho aferente de 3.5 m y una base de 0.35m lo cual está por
encima de lo estipulado en la NSR10 como ancho o base mínima.

Figura 29: Viga indeterminada con extremos en voladizo y empotrado eje b.

Fuente: Elaboración propia

Del análisis de carga tenemos:

Peso propio de vigas en kgf =26460 kgf (Figura 16: Tabla peso de vigas NSR-10)

Área de la losa m2 = 108.00 m2

Carga muerta mínima NSR-10 Figura 14: Tabla cargas muertas mínimas = 876
kgf/ m2

Carga viva NSR-10 Figura 15 = 180 kgf/ m2

kgf 27972 kgf kgf
Peso vigas 2
= 2
=259 2
m 108 m m
Mayoración de las cargas

Del análisis de carga podemos decir que:

Wult =1.2CM∗S+1.6 CV∗S

¿ 1.2 ( 876+259 ) ( 3.5 ) +1.6 ( 180 )( 3.5 )=5775 kg/m

Para el análisis de la viga por el método de los tres momentos se supone un

apoyo infinito del lado qué se encuentra en empotramiento.
Prototipo para analizar los momentos de la siguiente viga con el método de los
tres momentos.

Figura 30: Diagrama con luz infinita para análisis del método tres momentos.
Fuente: Elaboración propia

Para el tramo ÁAB

Wult . L3
14 MA +7 MB=−6 ( 24 )
. ( 5775 ) 73
14 MA +7 MB=−6 ( 24 ) =−495206.25 I

Para el tramo ABC

MA (7 m)+2 MB (7 m+7 m)+ MC (7 m)=−6 ( WL243 )−6( WL243 )

7 MA +28 MB−6548.85 ( 7 )=2 (−495206.25 ) II

7 MA +28 MB=−990412.5 II

Resolviendo el sistema de ecuaciones fx-570ES PLUS

MA=−21147.92 kgf.m; MB=−28447.89 kgf.m; MC=6548.85 kgf.m

A continuación, analizamos la misma viga con el programa SAP2000 Para

corroborar lo que nos arrojó e método de los tres momentos.
 Figura 31: Tipo de secciones en concreto en SAP2000.
Fuente: SAP2000

Figura 32: Secciones en concreto tipo beam en SAP2000.

Fuente: SAP2000
 Figura 33: Prototipo de viga a analizar en SAP2000.
Fuente: SAP2000

Figura 34: Prohibir que corra el sistema modal en SAP2000.

Fuente: SAP2000

Figura 35: Reacciones en la viga en SAP2000.

 Fuente: SAP2000

Figura 36: Diagrama de fuerza contratante en SAP2000.

Fuente: SAP2000

Figura 37: Diagrama de momento flector en SAP2000.

Fuente: SAP2000

Figura 38: Diagrama de momento flector en SAP2000.

Fuente: SAP2000
Diseñamos a flexión con el promedio de los dos momentos obtenidos por el
método y el programa de SAP2000.
Tomamos un promedio de los dos momentos obtenidos por SAP y por el método
28447.89 kg y 28393.89 kg.m
Nos da un total de 28420.89 kg.m Promedio.

Diseño a flexión para el momento Max promedio.

Diseñamos para ese momento.
Mn 278.80 KN .m KN
Rn= 2
= 2
=4370.90 2
∅ b d (0.90)( 0.35 m)(0.45 m) m

2.662 Rn 2.662 ( 4370.90 )

ρ=1− √ 1−
f ´c
fy
=1−
1−
√35000
420
=0.0129
1.18
f´c ( ) 1.18
35 ( )
Calculamos la cuantía mínima
Para el cálculo de la cuantía mínima la NSR-10 nos dice en C.10.5.1 (pág. 143).
que en toda sección de un elemento sometido a flexión cuando por análisis se
requiera refuerzo de tracción, excepto lo establecido en C.10.52, C.10.5.3 y
C.10.5.4, el As proporcionado no debe ser menor que el obtenido por medio de:

0.25 √ f ´ c
Asmin= bwd Despejando nos queda
fy

0.25 √ f ´ c 0.25 √ 35 1.4 1.4

ρmin= = =0.0035 ; = =0.0033
fy 420 fy 420
Como vemos la cuantía mínima es menor a la cantina encontrada por el momento
actuante en la losa.
ρmini< ρ dis

Lo que nos lleva a buscar el refuerzo indicado para el cálculo de cantidad de

acero
Se hace un chequeo de cuantías cuantía mínima, cuantía balanceada y cuantía
Max.

ρmini =3.33 x 10−3

ρb 35 MPa=0.85 β 1 ( f fy´ c )( 600+fy

600
)=0.033
ρmax=0.65 ρb=0.0216

Nota: el coeficiente B1 se reduce 0.05 cada 7 MPa cuando la resistencia del

concreto sobre pasa los 28MPa NSR10, en nuestro caso el concreto que
utilizamos es un concreto de alta resistencia 35MPa, por lo que nos ayuda en
las dimensiones de los elementos para que estos se les pueda reducir su
tamaño y tener una estructura más liviana y más resistente con el mismo
propósito y fin con el que se diseñan.

De lo anterior observamos que:

ρmini =3.33 x 10−3 < ρd ; ρd< ρb ; ρd< ρ max ok

As= ρdis∗bd=0.0129∗35∗45=20.31cm 2

20.47 cm2
¿ Barras= =4 .̄ ¿ 8 NSR 10C . pag .47
5.1 cm2

Ahora verificamos si el área de acero estipulado hace que el comportamiento de la

vigueta tenga deformaciones a tracción o compresión.

2
Asreal fy 20.47 cm .(4200)
a= = =8.25 cm
0.85 f ´ c b 0.85(350)(35)
a 8.25
c= = =10.32 cm
β 1 0.80
 Ԑs =0.003 ( d−cc )=0.003 ( 45−10.32
10.32 )
=0.010 se comporta a traccion

Lo que indica que es un diseño dúctil

Sección con el refuerzo longitudinal.

Figura 39: Sección con numero de barras a flexion.

Fuente: Elaboración propia

Diseño a cortante

23340.64 kgf
x 1= =4.041 m
5775 kgf /m
 23340.64 kgf
Vu= ( 4.041 m−0.62 m ) =19759.547 kgf =193.841 KN
4.041m

∅ Vc=0.75 ( 017 ) (1 ) ( √ 35 ) ( 350 )( 450 )=698.88 KN

NO Solicita refuerzo a cortante Vu < Vc

Solicita refuerzo mínimo

Por lo que se suministra refuerzo mínimo a cortante y su separación es igual a.

Av min fyt 2(71)( 420)

s= = =486.85 mm
0.35 bw 0.35(350)
7 15 ε 3
¿e = @ 48 cm
0.48 8
Nota: como es el cortante mas critico diseñamos para ello, se colocarán 15
estribos repartidos a una separación de 48 cm en una longitud de 7m como son
dos tramos de 7m en dicha viga, se procede hacer lo mismo en ambos tramos.
El calculo de la viga escogida será el mismo de la viga central de tres apoyos
ubicada en el eje 2 (Figura 2: Vista en plana Propuesta)
Sección típica de las vigas
 Figura 40: Refuerzo en la sección trasversal.
Fuente: Elaboración propia

Plano en propuesta

Figura 41: vista en planta losa

Fuente: Elaboración propia

Sección diseñada
 Figura 42: Sección losa
Fuente: Elaboración propia
Zonas recomendables para traslape

Figura 43: Zonas recomendables para traslape

Fuente: https://forums.autodesk.com/t5/revit-structure-forum/parametros-de-longitud/td-
p/6806010?lightbox-message-images-6806542=311403iD8DE8C1C87ED6B8B

Refuerzo longitudinal

Figura 44: Traslape y refuerzo longitudinal

Fuente: Elaboración propia
