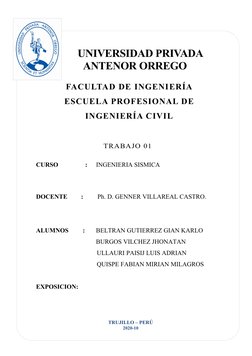

ANTENOR ORREGO
FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE
INGENIERÍA CIVIL
TRABAJO 01
EXPOSICION:
TRUJILLO – PERÚ
2020-10

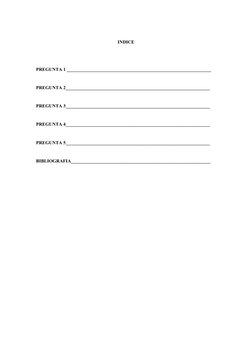

INDICE
PREGUNTA 1 ______________________________________________________________
PREGUNTA 2______________________________________________________________
PREGUNTA 3______________________________________________________________
PREGUNTA 4______________________________________________________________
PREGUNTA 5______________________________________________________________
BIBLIOGRAFIA____________________________________________________________

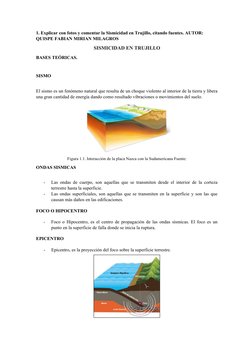

1. Explicar con fotos y comentar la Sismicidad en Trujillo, citando fuentes. AUTOR:
QUISPE FABIAN MIRIAN MILAGROS
SISMICIDAD EN TRUJILLO
BASES TEÓRICAS.
SISMO
El sismo es un fenómeno natural que resulta de un choque violento al interior de la tierra y libera
una gran cantidad de energía dando como resultado vibraciones o movimientos del suelo.
ONDAS SISMICAS
- Las ondas de cuerpo, son aquellas que se transmiten desde el interior de la corteza
terrestre hasta la superficie.
- Las ondas superficiales, son aquellas que se transmiten en la superficie y son las que
causan más daños en las edificaciones.
FOCO O HIPOCENTRO
EPICENTRO
MAGNITUD
- La magnitud, es la cantidad total de la energía que se libera por medio de las ondas
sísmicas (Sarria 1995).
INTENSIDAD
SISMICIDAD EN EL PERÚ
- El Perú está ubicado en una de las regiones de más alta sismicidad a nivel mundial,
ubicándose en uno de los mayores bordes de placas de la Tierra. La profundidad de los
sismos varía, siguiendo la geometría de subducción de la placa oceánica. Los sismos son
más profundos cada vez que se alejen de la costa hacia el continente. Dentro de este
grupo se encuentra entre el 90% de la actividad sísmica que se registra anualmente en
Instituto Geofísico del Perú. El territorio nacional está dividido en cuatro zonas (Fig.
2.2).

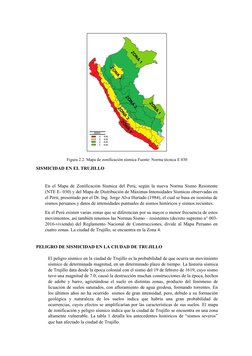

Figura 2.2. Mapa de zonificación sísmica Fuente: Norma técnica E 030
SISMICIDAD EN EL TRUJILLO
En el Mapa de Zonificación Sísmica del Perú, según la nueva Norma Sismo Resistente
(NTE E- 030) y del Mapa de Distribución de Máximas Intensidades Sísmicas observadas en
el Perú, presentado por el Dr. Ing. Jorge Alva Hurtado (1984), el cual se basa en isosistas de
sismos peruanos y datos de intensidades puntuales de sismos históricos y sismos recientes.
En el Perú existen varias zonas que se diferencian por su mayor o menor frecuencia de estos
movimientos, así también tenemos las Normas Sismo – resistentes (decreto supremo n° 003-
2016-vivienda) del Reglamento Nacional de Construcciones, divide al Mapa Peruano en
cuatro zonas. La ciudad de Trujillo, se encuentra en la Zona 4.
FIGURA 3.1: Centro de la ciudad de Trujillo luego del devastador terremoto de 1970 Fuente:
rpp.pe/Perú
Las investigaciones actuales sobre vulnerabilidad sísmica se han enfocado al estudio del
comportamiento sísmico de los edificios, gracias al importante desarrollo alcanzado en
los métodos de análisis estructural y a las técnicas experimentales que permiten conocer
las características mecánicas de los edificios construidos, además del mejoramiento de
las normas de diseño sismo resistente para la construcción de nuevos edificios

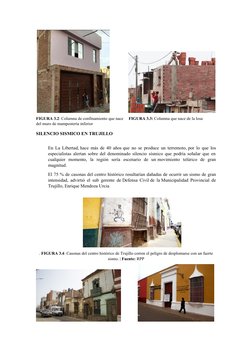

FIGURA 3.2: Columna de confinamiento que nace FIGURA 3.3: Columna que nace de la losa
del muro de mampostería inferior
. FIGURA 3.4: Casonas del centro histórico de Trujillo corren el peligro de desplomarse con un fuerte
sismo. | Fuente: RPP

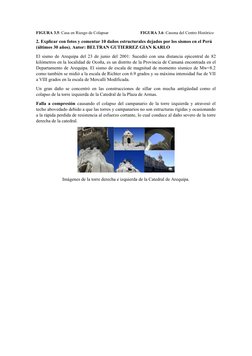

FIGURA 3.5: Casa en Riesgo de Colapsar FIGURA 3.6: Casona del Centro Histórico
2. Explicar con fotos y comentar 10 daños estructurales dejados por los sismos en el Perú
(últimos 30 años). Autor: BELTRAN GUTIERREZ GIAN KARLO
El sismo de Arequipa del 23 de junio del 2001: Sucedió con una distancia epicentral de 82
kilómetros en la localidad de Ocoña, es un distrito de la Provincia de Camaná encontrada en el
Departamento de Arequipa. El sismo de escala de magnitud de momento sísmico de Mw=8.2
como también se midió a la escala de Richter con 6.9 grados y su máxima intensidad fue de VII
a VIII grados en la escala de Mercalli Modificada.
Un gran daño se concentró en las construcciones de sillar con mucha antigüedad como el
colapso de la torre izquierda de la Catedral de la Plaza de Armas.
Falla a compresión causando el colapso del campanario de la torre izquierda y atravesó el
techo abovedado debido a que las torres y campanarios no son estructuras rígidas y ocasionando
a la rápida perdida de resistencia al esfuerzo cortante, lo cual conduce al daño severo de la torre
derecha de la catedral.
Local Comercial en Moquegua afectado por el sismo del 23 de junio del 2001.
En esta vivienda se produjo el colapso del primero piso debido a la flexibilidad de sus pórticos
y ausencia de muros lo que se deduce que la falla fue por falta de rigidez por tener poca
densidad de muros en la dirección de la fachada ocasionando el colapso de la primera planta.
Vivienda en Tacna del sismo del 23 de junio del 2001 en el sur del Perú.

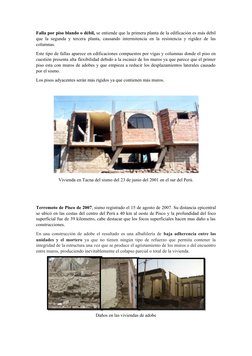

Falla por piso blando o débil, se entiende que la primera planta de la edificación es más débil
que la segunda y tercera planta, causando intermitencia en la resistencia y rigidez de las
columnas.
Este tipo de fallas aparece en edificaciones compuestos por vigas y columnas donde el piso en
cuestión presenta alta flexibilidad debido a la escasez de los muros ya que parece que el primer
piso esta con muros de adobes y que empieza a reducir los desplazamientos laterales causado
por el sismo.
Los pisos adyacentes serán más rígidos ya que contienen más muros.
Vivienda en Tacna del sismo del 23 de junio del 2001 en el sur del Perú.
Falla por golpeteo o choque en estos edificios debido a que no se hace el uso adecuado de
juntas de dilatación sísmica que permite estabilizar la estructura.
Dejando en peligro continuo a las edificaciones de nuestro territorio peruano ya que, si no se
respeta la separación de construcciones vecinas, será drástico los daños si una edificación es de
más altura que la otra, ya que las losas de uno pueden golpear las partes intermedias de las
columnas del otro produciendo fallas estructurales en la edificación más alta.
Una solución a este tipo de problema o daño es dar una separación como lo indica la norma
entre edificaciones para evitar el golpe y consecuentemente el colapso.
Edificaciones en Pisco.
Falla por Columna Corta, en esta estructura se limita parcialmente el desplazamiento lateral
de la columna, vemos que un muro de albañilería limita la capacidad de desplazamiento de las
columnas provocando el aumento de la cortante actuante, disminución de la ductilidad, la cual
tendrá un menor desplazamiento para perder fuerzas que se han incrementado y el crecimiento
de la rigidez.
Nunca se presenta de manera aislada, ni afecta solo a los elementos que la presenta ya que
influye en el comportamiento de toda la estructura llevando al colapso del elemento iniciando el
colapso en el concreto de la columna.
De acuerdo a las normas establecidas en la Norma E0.30 esto se puede alertar reforzando la
parte de los extremos libres de la columna corta y podrá contestar de una manera óptima antes el
incremento de la fuerza cortante en dicho tramo. También se puede dar un ancho de junta
sísmica para que las columnas puedan desarrollar su capacidad en toda la longitud.
Edificio de Pisco.
Falla por licuefacción de suelos se puede observar en la imagen el alto saturamiento por agua
en el suelo de la vivienda el cual se convierte en material en suspensión durante un terremoto, e
incluso la arena licuada ingreso a la vivienda y a los lados de las calles aledañas.
También edificaciones de albañilería confinada de 1 o 2 pisos se asentaron de 0.2 a 1.0m
respecto al nivel de la calle.
Esto se produce al momento de ocurrir el sismo el agua surge del subsuelo por todas partes,
como si fuera un volcán en erupción con expulsión de material arenoso, asentando la estructura
de la vivienda en algunas partes, mientras que por otros lados se levantaba el piso.
Complejo de Northridge
Falla por inadecuada resistencia al cortante entrepiso (columnas y muros). Estos colapsos se
deben a la falta de resistencia de los elementos verticales de soporte. Ya que las fuerzas de
inercia, es progresivamente creciente, y estas a su vez generan fuerzas cortantes decrecientes,
que deben ser resistidas en cada nivel.
Fig.2 Autopista 14 norte de los Ángeles, cuya infraestructura también sufrió grandes daños, que
llegaron a colapsar por el terrible sismo, q azotó dicha ciudad. Y esto fue causado debido a la
Falla por perdida de asiento en los apoyos.
Terremoto en Pisco 2007 Perú, tuvo una duración de 3 minutos con una magnitud de 8mw, su
epicentro se localizó en las costas del centro del Perú a 40 km al oeste de pisco y también a 150
km al suroeste de lima. Y el hipocentro se ubicó a 39 km de profundidad. Este sismo dejo varias
viviendas dañadas por su intensidad.
Aquí podemos ver una estructura sin muros y mucha fragilidad de sus columnas y vigas, lo que
ocasionó una falla de rigidez, ocasionando la destrucción del primer piso.
Edificio Pisco 2007 Perú
Aquí apreciamos una falla por falta de cadena o collarín, la cual estas viviendas de construcción
de adobe carecen, por lo que sus edificaciones son muy propensas a desplomarse, otro factor
que influye es el suelo blando, que se presenta en algunos lugares.
También la falta de rigidez y consistencia en las estructuras, debido a que también carecen de
columnas para un mayor soporte, por lo que los muros tienes que recibir todas las cargas y
movimientos bruscos, conllevando a agrietamientos, y falla por corte.
Terremoto en Chile 2010 en la comunidad de Maipú Santiago de Chile, tuvo una magnitud
de 8.8mw. su epicentro se ubicó en el mar chileno, este sismo duro entre 4 y 5 minutos, fue un
sismo de gran escala dejando bastantes edificios colapsados.
Aquí tenemos una falla por vibración de la rigidez. Por lo cual esta construcción presenta fisuras
en su base por corte en el primer piso, lo que ocasiono un daño estructural, por lo que se
concentró las cargas en el primer piso he hizo que la edificación quede fuera de servicio.
Aquí también apreciamos otro edificio que quedó completamente destruido, debido a esta falla
por corte, a esto también se le suma la falla por columna corta, que también influyó de manera
considerable ya que esto ayudó en la destrucción de este edificio. Por lo tanto, las cargas fueron
muy superiores, e hicieron q el edificio se desplome.
Presentan fallas de corte y tensión diagonal, es muy importante que las edificaciones obtengan
capacidad de deformación, sin perder resistencia, ya que así ayudara a soportar los sismos,
porque sino los edificios quedaran destruidos como como, observamos en la imagen, con falla
en loas columnas, por el tipo de suelo, y por las fisuras que se puede provocar en estos
acontecimientos.
Formula de periodo:
2π
T= ; donde :ω=FrecuenciaCircular , Angular o pulsación (rad /s )
ω
Su unidad de medida es en segundos (s).
FRECUENCIA DE VIBRACIÓN LIBRE
Frecuencia es una característica asociadas a las ondas que mide la velocidad en la que se
produce oscilación, que puede ser una onda de sonido, una onda de agua en el estanque.
Es todo lo que existe en el universo que está formado por una serie de partículas pequeñas, que
éstas, se comportan como ondas que tienen frecuencias que están vibrando, unas tienen
frecuencia más alta y otras tienen frecuencia más baja.
AMPLITUD
La amplitud es la máxima magnitud del desplazamiento de un oscilador que viene desde una
posición de equilibrio.
La amplitud es el máximo desplazamiento a partir de la posición de equilibrio.
Determine:
a) La razón de amortiguación
b) El periodo de amortiguación
c) El decremento logarítmico
d) La razón entre dos amplitudes consecutivas.
SOLUCIÓN
F=C∗V
Donde:
F= Fuerza; C=Amortiguamiento del sistema; V= Velocidad Relativa
Reemplazando datos:
C cr =2 mω n ω n= k
m √
Obtenemos:
C cr =2 √ m∗k
Reemplazando:
C cr =2 √( 10¿¿ 3lb)¿ ¿ ¿
2π
b) T D = donde: ω D =ω n √ 1−ξ 2
ωD
2π 2π
T D= 2
→ =¿ 0.2555 seg
ωn √ 1−ξ 25 √ 1−0.17942
2 πξ 2 π (0.1794)
c) δ = 2 = = 1.1458
√1−ξ √1−(0.1794)2
u1 δ 1.1458
d) =e =e =¿ 3.1443
u2
PROBLEMA DE VIBRACIÓN FORZADA
SOLUCION:
Se tiene:
σ =σ din +σ est
P Pdin
σ est = σ din = ∗K din
A A
DONDE:
EL ESFUERZO ESTÁTICO: EL ESFUERZO DINÁMICO:
P= Peso de la zapata Pdin= Carga Dinámica
A= Área A= Área
Kdin= Coeficiente dinámico
200∗103
σ est = =40 KPa
5
12,36
σ din= ∗K din=2.5 ¿ K din (KPa)
5
Luego:
300 300
ω= = =300 rev/min
√ y est √1
σ est 40
y est = = =0.008 m=0.8 cm
C1 5000
Determinamos los coeficientes dinámicos para los casos:
Sin Amortiguamiento
1 1
k din= 2
= =10.256
285 2
1− ( ωθ ) 1−( )
300
Con Amortiguamiento
1 1
k din= = =4.682
2 2 2 2 2 2
θ θ 285 285
[ ( )] ( ) [ ( )] ( )
1−
ω
+ β2
ω
1−
300
+0.22
300
ESTADO DE ARTE
Definición:
Se entiende como la investigación técnica, científica e industrial (documental), que tiene como
objetivo la compilación y trascendencia de investigaciones pasadas, buscando aludir sobre lo
que se sabe del asunto y lo que todavía ha sido relevante en los estudios.
Características:
El estado de arte puede catalogarse como el marco teórico de las tesis, pero no tiene la misma
función que este. Ya que en el marco teórico el investigador elige teorías para investigar, en
cambio en estado de arte engloba todos los aportes importantes del objeto de estudio para
entenderlos y ver sus semejanzas y diferencias, para luego manifestar sus aportes de manera
original, para intelecto actual.
¿Para qué sirve el estado de arte?
Para no repetir temas de investigación y orientar entre lo investigado y lo por investigar.
Definir metodologías de cómo plantear un tema (como empezar, como organizarla).
Concluir (establecer que se investigó y resultados.
METODOLOGIA, MODELO O FORMULAS DE CALCULO
Los objetivos indican la acción que se va a realizar, describen la actividad que se llevará a cabo,
la precisión y la claridad dependen de ese cuidado. Los objetivos deben ser claros y precisos,
deben ser coherentes con el problema y con las hipótesis de investigación ya que tienen un
mismo propósito.
OBJETIVO GENERAL
OBJETIVOS ESPECÍFICOS
Son propósitos específicos por los cuales se puede lograr el objetivo general.
CONCLUSIONES Y RECOMENDACIONES
Teniendo resultados de las etapas que se deben realizar en una investigación, los cuales nos
llevan a conclusiones y recomendaciones.
LINEAS FUTURAS DE INVESTIGACION
VULNERABILIDAD ESTRUCTURAL EN EDIFICACIONES es la gravedad de deterioro
de una construcción civil que esta comprometida a sufrir, cuando esta sujeta a la intensidad de
un sismo.
Entonces el termino ESTRUCTURAL vendría hacer todas las partes de una edificación que las
mantiene en un equilibrio estable. Las partes de la estructura son: cimentación, vigas, columnas,
muros portantes, diafragmas que son pisos y techos que sirven para transmitir fuerzas
horizontales, en este caso la fuerza de los sismos y las lleva por las vigas y columnas hasta la
cimentación.
El comportamiento de la estructura cambia con el tiempo.
Las clases de vulnerabilidad son: Vulnerabilidad estructural, no estructural y funcional.
Se debe tener en cuenta los siguientes pasos a seguir para una correcta investigación.
Ubicar una zona específica de estudio
Evaluar la situación actual de vulnerabilidad sísmica y evaluar riesgos
Reducir la vulnerabilidad con planes de emergencia o planteamientos de análisis de mejora
continua
Controlar todo lo planificado para que el plan no se vea truncado.
DIAGNOSTICO ESTRUCTURAL DE EDIFICACIONES
Esta investigación establece el punto de inicio para el aprendizaje de reparación, rehabilitación
o reforzamiento, con el objetivo de alargar la vida útil y garantizar la seguridad estructural de la
edificación, como también sirve para ver las fallas dando resultado al colapso de grandes
estructuras como es el caso del Parque de Agua de Moscú, el cual se hizo un estudio de
diagnostico estructural en la edificación para dar con la falla que hizo la estructura colapse.
Se realizo una modelación estructural en el cual se utilizaron programas como ANSYS, LIRA,
STADIO Y SCAD realizando análisis DINAMICOS y ESTATICOS. para la cubierta del parque
de agua con una configuración tipo Gauss Positiva y Negativa, siendo complicada su
modelación estructural.
También se hizo un diagnostico en la interacción suelo-estructura utilizando el modelo
elastoplástico de Draker-Prager y se verificado el asentamiento tolerable.
Finalizando los estudios y dando un diagnostico se recomendó el uso responsable de programas
informáticos en la evaluación de las estructuras y la contrastación de resultados con las
experimentales in situ.
AMORTIGUAMIENTO ESTRUCTURAL DEL 2% PARA EL CONCRETO
Es una tendencia esta línea de investigación ya que como normativa en los materiales se usa el
5% en muchos países y ahora se propone bajar al 2%.
Tenemos 3 tipos de amortiguamiento:
El Amortiguamiento de Coulomb, que es un amortiguamiento de fricción entre superficies secas
el cual es independiente de la velocidad.
El amortiguamiento viscoso, se da por mecanismos clásicos por medio de un fluido como su
propio nombre lo dice, viscoso y circula a través de huecos estrechos, fuerzas resistentes a la
velocidad.
El amortiguamiento estructural, es la salida de energía mecánica de un sistema vibratorio,
mediante su transformación en calor.
Analizado un estado del arte a nivel mundial se dedujo que en muchos países como EE. UU,
Europa, Asia y Sudamérica el cual daban un orden del 2% al 5% pero al mas influyente era el
2% para el concreto.
INTERACCION SUELO-ESTRUCTURA.
En esta línea de investigación se investiga las alteraciones del terreno de cimentación cuando
estas se ven forzadas por rigidez de la propia estructura.
Hay un comité técnico TC210 Interacción suelo-estructura y un centro de investigación GEO
RECONSTRUCCION dirigidos por V. Ulitsky y su secretario Michael Lisyuk, científicos de
gran trayectoria intelectual, quienes realizan diferentes estudios de interacción suelo-estructura
en fábricas, viviendas, centros comerciales, monumentos históricos, etc.
DISIPADORES DE ENERGIA
Es un sistema de protección sísmica de estructuras aporticadas que no evita la fuerzas y
movimientos sísmicos se transfieran desde el suelo a la estructura sin que estos dispositivos son
diseñados para disipar energía ya sea por sismos, vientos fuertes protegiendo y reduciendo
daños en la estructura y estos dispositivos permiten aumentar el nivel de amortiguamiento de la
estructura.
Trabajan tipo barra arriostradas a tracción o compresión con un disipador viscoso tipo silicona
el cual se introduce dentro de una cámara y al extremo trabaja como un pistón y su principal
función es incrementar el amortiguamiento estructural.
Estos trabajan con acelero gramas.
AISLADORES SISMICOS EN LA BASE.
Son una alternativa para un control de la deformación lateral y peligro sísmico en las
estructuras, dando así un incremento de nivel de seguridad a los elementos estructurales y no
estructurales.
Se hizo ensayos experimentales utilizando el programa ANSIS y para la aceleración se utilizó
un acelero grama del sismo de la Republica de armenia (1988), se modulo un edificio alto y sus
periodos fueron altos y se obtuvo en el acelero grama la aceleración del suelo y aceleración en
la parte alta del edificio con aislador es menor la aceleración del terreno, el momento también se
reduce.
BIBLIOGRAFIA
- Camacho, A. (2011). Vulnerabilidad sísmica estructural de los edificios principales de
la Facultad de Ingeniería Civil de la Universidad Nacional de Ingeniería. LIMA.
- Escobedo Diaz, E. (1994). Estudio de la vulnerabilidad sísmica de la ciudad de Trujillo.
Tesis, Universidad Nacional de Ingeniería, Lima, Lima. Recuperado el 07 de Agosto de
2019
- Chávez Santos, J. A., & Lingán Pereda, W. E. (2019). Análisis de la Vulnerabilidad
Sísmica Estructural de los Edificios Principales de la Facultad de Derecho y Ciencias
Políticas y la Escuela de Ingeniería Mecánica de la Universidad Nacional de Trujillo
mediante Curvas de Fragilidad. Trujillo
- https://www.sedapar.com.pe/wp-content/uploads/2018/02/3.ANALISIS-DE-RIESGO-
SISMICO-Y-VULNERABILIDAD-1.pdf
- http://e-
ducativa.catedu.es/44700165/aula/archivos/repositorio/500/564/html/Unidad02/pagina_
7.html
- Villarreal, G. (2016). Dinámica Estructural, (1 ed.). Villarreal (Ed.), problemas de
vibración forzada (pp.23-30). Perú: Editora e Imprenta Grafica Norte S.R.L.
- García, L. (1998). Dinámica Estructural aplicada al Diseño Sísmico. Sistemas
dinámicos de un grado de libertad(pp.6-20). Colombia.
- Diéguez-Cruz, Ismael R., y Calderín-Mestre, Francisco, y Ruiz-Ruiz, José María
(2011). DIAGNOSTICO ESTRUCTURAL DE LOS EDIFICIOS IMS DE 18
NIVELES DEL CENTRO URBANO SIERRA MAESTRA. Ciencia en su PC, (1), 47-
57.
- Torres, H. (2009) TESIS EVALUACION ESTRUCTURAL DE LA TORRE DE LA
BASILICA DE LA MERCED-LIMA-PERU.
- INSTITUTO GEOFISICO DEL PERU-CENTRO NACIONAL DE DATOS
GEOFISICOS.
- CENTRO REGIONAL DE SISMOLOGIA PARA AMERICA DEL SUR-INFORME
TECNICO EDITADO POR CERESIS-EL TERREMOTO DE PISCO-PERU.
