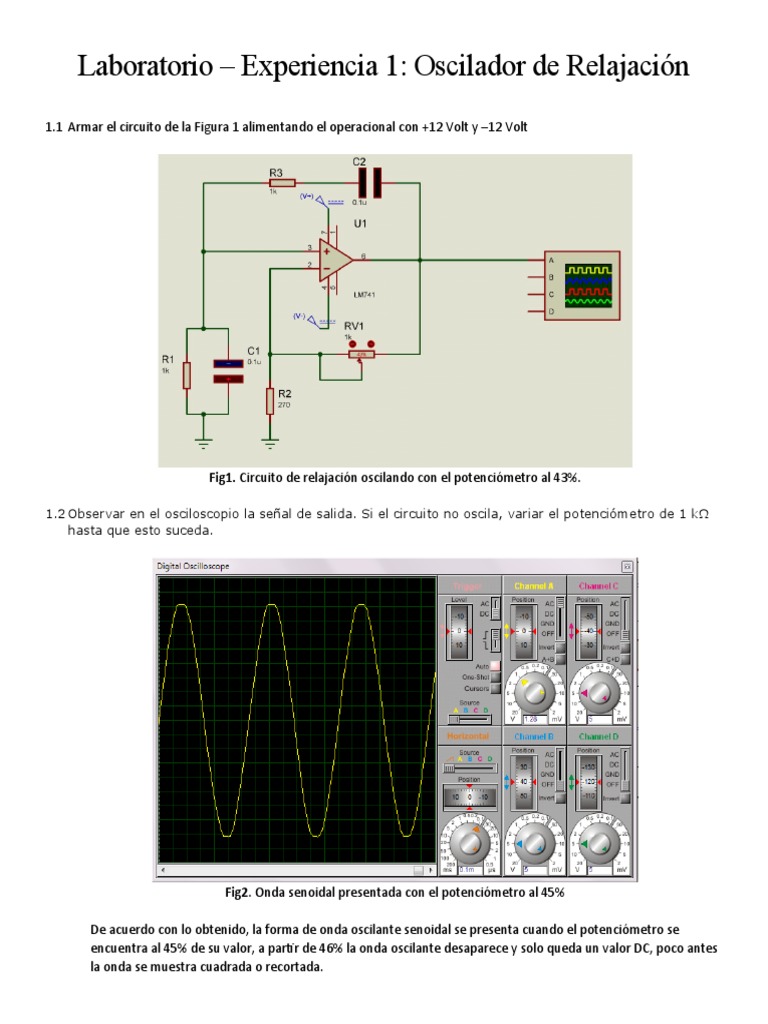

Laboratorio – Experiencia 1: Oscilador de Relajación

1.1 Armar el circuito de la Figura 1 alimentando el operacional con +12 Volt y –12 Volt

Fig1. Circuito de relajación oscilando con el potenciómetro al 43%.

1.2 Observar en el osciloscopio la señal de salida. Si el circuito no oscila, variar el potenciómetro de 1 kΩ

hasta que esto suceda.

Fig2. Onda senoidal presentada con el potenciómetro al 45%

De acuerdo con lo obtenido, la forma de onda oscilante senoidal se presenta cuando el potenciómetro se
encuentra al 45% de su valor, a partir de 46% la onda oscilante desaparece y solo queda un valor DC, poco antes
la onda se muestra cuadrada o recortada.
 Fig3. Forma de onda presentada con el potenciómetro al 0%.

Fig4. Forma de onda presentada con el potenciómetro al 40%.

Fig5. Forma de onda mostrada a partir del 46%. La oscilación desaparece

1.3 ¿Por qué debe ajustar el potenciómetro para obtener el correcto funcionamiento del oscilador?

Esto es debido a que para que ocurra oscilación teóricamente la resistencia vista desde el potenciómetro debe
ser mayor que el doble de la resistencia de 270 ohmios, en nuestro caso al 45% la resistencia que se ve es 550
ohm, en ese punto se obtiene dicha relación y se observa la onda senoidal correspondiente para ese punto de la
oscilación.

1.4 Medir la frecuencia de salida del oscilador. Anotar el resultado en la Tabla 1.

Fig6. Cursores para la medición de la frecuencia en la onda senoidal de salida.

Se puede calcular el periodo de las mediciones dadas por los cursores:

T  826us  161.56us
T  664.44us
1
f   1.505 KHz
T
1.5 Calcular la frecuencia de salida del oscilador. Anotar el resultado en la Tabla 1 y calcular el error porcentual.
Según la teoría se puede obtener la frecuencia de oscilación según:
1
f 
2 RC
Reemplazando R  1K , C  0.1uF :
f  1.59154 KHz

El error porcentual se puede calcular según:

 f  f REAL 
e  TEORICA  *100  5.44%
 fTEORICA 
1.6. Medir la resistencia R2. Anotar el resultado en la Tabla 1.
Para nuestro caso R2  0.55*1K   550

1.7. ¿Cuál es el valor esperado de R2 y por qué? Anotar dicho valor en la Tabla 1 y calcular el error porcentual.
Para la oscilación senoidal sostenida, teóricamente R2  2 R1  2* 270  540 , por lo que el valor esperado
debería ser 540Ω.

1.8. Observar la señal de salida superpuesta a la señal en la entrada no-inversora. ¿Cuánto vale la relación entre
las amplitudes de ambas señales y por qué?

Fig7. Onda de entrada (azul) y Onda de salida(amarilla) con sus respectivas amplitudes.

De esto se observa que la relación entre sus amplitudes es aproximadamente:

Vout 10.5
  2.8455
Vin 3.69
Esto sucede porque al ser R2  2 R1 , nos encontramos muy cerca de la frecuencia de resonancia, y por teoría
sabemos que Av  3 a la frecuencia de resonancia.

1.9. ¿Cuál es la diferencia de fase entre ambas señales y por qué?

Como se observa en la figura 7, la diferencia de fase entre las señales de entrada y salida es aproximadamente 0,
es decir, están en fase. Esto es debido a que nos encontramos casi a la frecuencia de resonancia, por ello el
circuito oscila y el circuito equivalente se comporta como una red resistiva por ende no existe diferencia de fase.

Resultados y comparación en tabla:

 Medida Valor Medido Valor Esperado Error %
fo 1.505kHz 1.519KHz 5.44%
R2 550 540 1.85%
Tabla1. Datos de la experiencia calculados teóricamente y en simulación
