Conectividad Modulo – Portal IoT

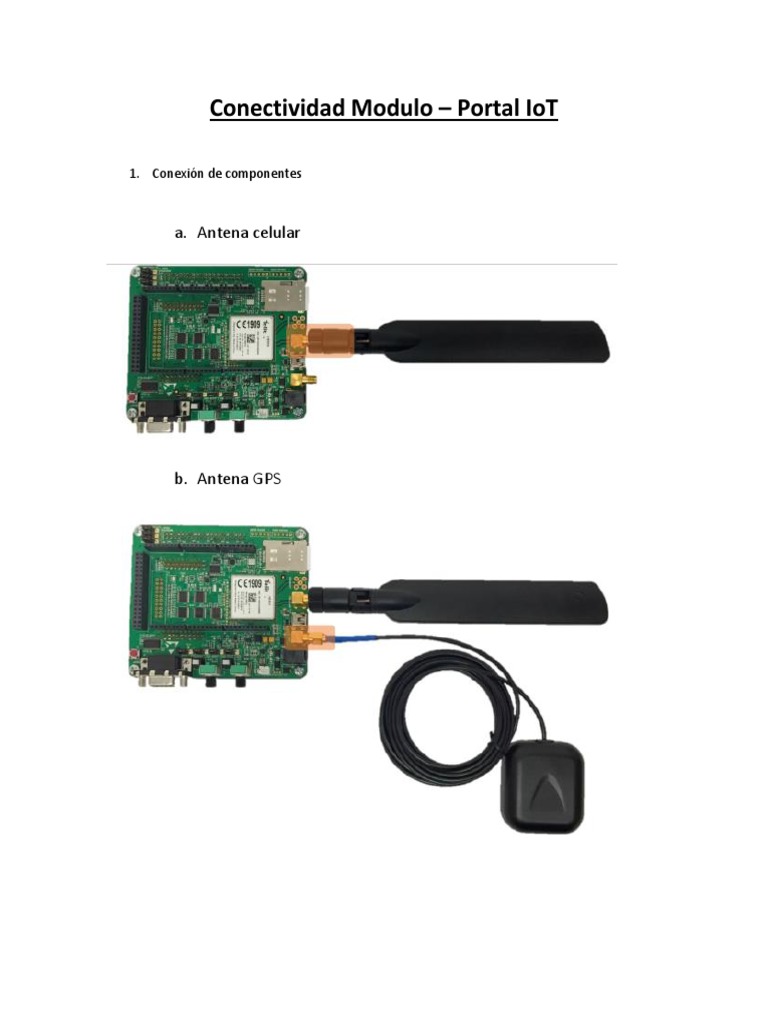

1. Conexión de componentes

a. Antena celular

b. Antena GPS
 c. Cable USB a la computadora

d. Cable de alimentación

2. Validar la conexión
a. Desde el software AT Controller seleccionamos el puerto Telit Mobile
Highspeed y damos clic en OK
 b. Iniciar la conexión a través del puerto que seleccionamos

NOTA: en caso de no establecer la conexión, desconectamos todos los cables y

conectamos nuevamente el de alimentación y el cable USB que va a la computadora y
realizamos nuevamente los pasos 2.1 y 2.2.
3. Crear proyecto en AppZone
a. Desde el software de AppZone damos clic en File – New – Telit Project
b. Llenamos los campos

c. Creamos el proyecto vacío y finalizamos

d. Importaremos el archivo que contiene el código al proyecto
dando clic en File – Import – General – File System
e. Seleccionamos la carpeta EVK4
f. Habilitamos la carpeta para importarla y seleccionamos el
proyecto que acabamos de crear. Activamos la casilla Overwrite
para sobre escribir los que contenga.

g. Finalizamos la configuración
4. Abrimos la consola desde la pestaña Window – Show view – Other y
seleccionamos la carpeta Telit, dentro de ella encontraremos la
consola

5. Configuración para conectar

a. Abrimos la consola y damos clic en el botón AutoConnect Com
Port
b. Mostrará a que puerto COM se conectó. Escribimos las letras AT
y presionamos enter, regresará la palabra OK para validar que es
correcto.

c. Abrimos el archivo M2M_proc1.c que se encuentra en la carpeta

src del proyecto que creamos
 d. Cambiamos las siguientes variables
i. APN = “nxt17.net”
ii. serverURL = “api-dev.devicewise.com” - El valor del
servidor lo tomaremos del portal IoT.

iii. appToken = “AppToken” - este valor será distinto debido a

que dependerá de la aplicación que tenemos creada en el
portal IoT.

Debe quedar de la siguiente manera:

e. guardamos el archivo
f. desde la venta Project seleccionamos Build All, se creará el
archivo m2mapz.bin, lo arrastramos hacía la consola.

g. cuando la carga del archivo termine cambiamos el directorio

dando clic derecho sobre cualquier lado de la consola
h. vamos a establecer el archivo como predeterminado, damos clic
en el botón File Manager

i. damos clic derecho sobre el archivo y seleccionamos Set As

Appzone Application

j. cerramos la ventana
6. Iniciamos la aplicación
a. Damos clic derecho sobre cualquier parte de la consola y desde
AppZone, iniciamos la aplicación

7. Regresamos al portal IoT y desde la pestaña Things seleccionamos la

que tiene el IMEI de la tarjeta SIM que estemos usando. Este número
lo encontramos en el módulo de Telit. Damos clic en el icono del ojo.
 a. Podemos validar que está conectada

b. Le cambiaremos el nombre, desde la opción Actions seleccionamos Edit

c. Y escribimos el nombre que queremos tenga nuestra
configuración, damos clic en Update
8. Importar Dashboard

a. Desde la pestaña Developer cargaremos algunas imágenes para

el dashboard, seleccionamos la opción Files

b. Damos clic en New file – Attach File – y desde la carpeta de

archivos seleccionamos la imagen banner-header-rapid-iot-
devkit.png, la dejamos como publica y damos clic en Upload
c. Repetimos el paso anterior para cargar la siguiente imagen
d. Desde la pestaña Dashboards, damos clic en importar
e. Desde la carpeta de archivos proporcionados, abrimos la que
lleva por nombre Dashboard y seleccionamos el archivo .json, lo
dejamos público y lo importamos
f.
9. Configuraremos el dashboard para que tome los valores del thing que
tenemos creado. Desde la pestaña Things copiamos su key.

a. Regresamos a la pestaña Dashboards, damos clic en el icono edit

b. En el campo Things cambiaremos el thing key por el que
acabamos de copiar de nuestro thing

c. Damos clic en update

d. Damos clic en display
El resultado será:
