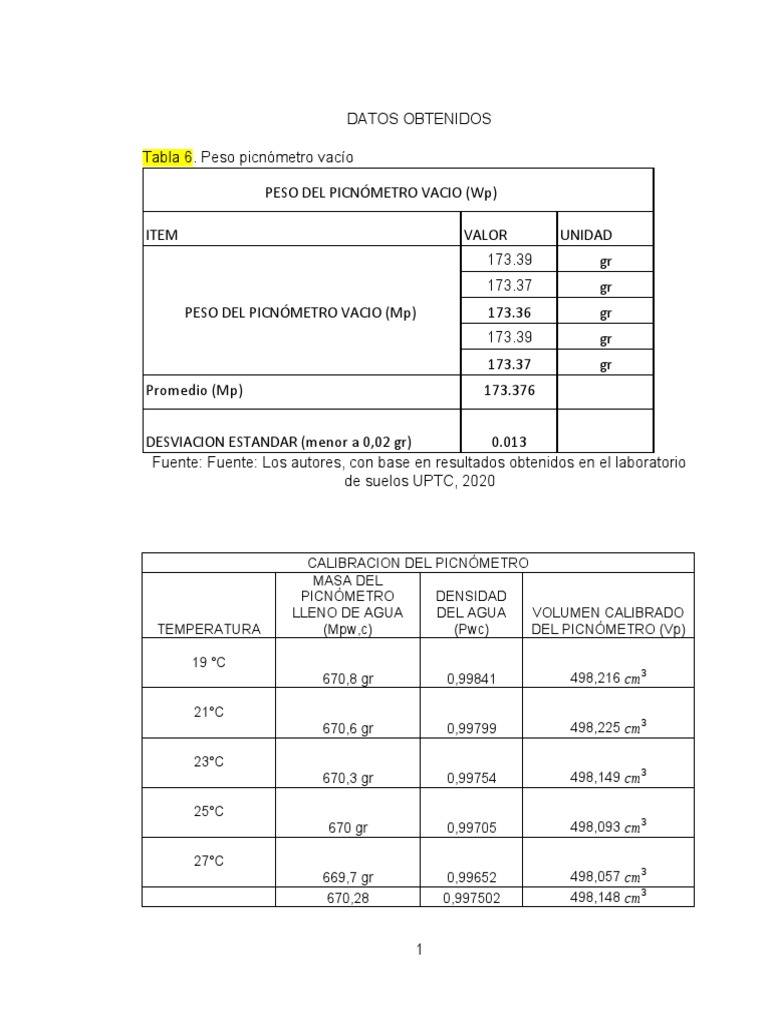

DATOS OBTENIDOS

Tabla 6. Peso picnómetro vacío

PESO DEL PICNÓMETRO VACIO (Wp)

ITEM VALOR UNIDAD

173.39 gr
173.37 gr
PESO DEL PICNÓMETRO VACIO (Mp) 173.36 gr
173.39 gr
173.37 gr
Promedio (Mp) 173.376

DESVIACION ESTANDAR (menor a 0,02 gr) 0.013

Fuente: Fuente: Los autores, con base en resultados obtenidos en el laboratorio
de suelos UPTC, 2020

CALIBRACION DEL PICNÓMETRO

MASA DEL
PICNÓMETRO DENSIDAD
LLENO DE AGUA DEL AGUA VOLUMEN CALIBRADO
TEMPERATURA (Mpw,c) (Pwc) DEL PICNÓMETRO (Vp)

19 °C
670,8 gr 0,99841 498,216 cm 3

21°C
670,6 gr 0,99799 498,225 cm 3

23°C
670,3 gr 0,99754 498,149 cm 3

25°C
670 gr 0,99705 498,093 cm 3

27°C
669,7 gr 0,99652 498,057 cm 3
670,28 0,997502 498,148 cm 3

1
 Promedio

DESVIACIÓN
ESTÁNDAR
0,074 cm 3

Tabla 7. Calibración del picnómetro

Fuente: Fuente: Los autores, con base en resultados obtenidos en el laboratorio

de suelos UPTC, 2020

Tabla 8. Determinación de variables para gravedad especifica

DETERMINACION DE VARIABLES PARA GRAVEDAD ESPECIFICA

ITEM VALOR UNIDAD

PESO DEL PICNÓMETRO VACÍO < 0,06 gr al gr
prom.
PESO DEL PICNÓMETRO CON AGUA Y SUELO (Mpws, t) 702.9 gr
TEMPERATURA DEL PICNÓMETROCON AGUA Y SUELO 22 °C
(Tt)
MÉTODO DE ENSAYO
Fuente: Los autores, con base en resultados obtenidos en el laboratorio de suelos
UPTC, 2020

Tabla 9. Masa de suelo seco

MASA DE SUELO SECO (Ms)

ITEM VALOR UNIDAD

MASA DEL RECIPIENTE A USAR 123.6 gr
MASA DEL RECIPIENTE + LECHADA DE SUELO 651.6 gr
MASA DEL RECIPIENTE + SUELO SECO 175.5 gr
Fuente: Los autores, con base en resultados obtenidos en el laboratorio de suelos
UPTC, 2020

2
 1. CÁLCULOS REALIZADOS

5.1. Volumen calibrado del picnómetro a 19°C:

Mpwc−Mp
Vp=
pwt
670.8−173.376
Vp=
0.99841
Vp=498.216 cm3

5.2. Volumen calibrado del picnómetro a 21°C:

Mpwc−Mp
Vp=
pwt
670.6−173.376
Vp=
0.99799
Vp=498.225 cm3

5.3. Volumen calibrado del picnómetro a 23°C:

Mpwc−Mp
Vp=
pwt
670.3−173.376
Vp=
0.99754
Vp=498.149 cm3

5.4. Volumen calibrado del picnómetro a 25°C:

Mpwc−Mp
Vp=
pwt
670.0−173.376
Vp=
0.99705

3
 Vp=498.093 cm3

5.5. Volumen calibrado del picnómetro a 27°C:

Mpwc−Mp
Vp=
pwt
670.7−173.376
Vp=
0.99652
Vp=498.057 cm3

5.6. Promedio de volúmenes:

x 1 + x 2 + x 3 + x 4 + x5
x́=
n
498. 216+ 498.225+ 498.149+ 498.093+ 498.057
x́=
5
x́=498.148 cm3

5.7. Desviación estándar de las determinaciones de volúmenes:

n

S=
√ ∑ (x i− x́ )2
i
n
(498.216−498.148)2+(498.225−498.148)2 +(498.149−498.148)2 +(498.093−498.148)2+( 498.05
S=
√ 5

S=0.074 cm3

5.8. Masa del picnómetro lleno de agua a la temperatura de ensayo, en gramos.

Formula presentada en la norma:
Mpwt =Mp+(Vp∗pwt )

Con los valores obtenidos en el laboratorio se obtuvo lo siguiente:

Mpwt =173.376+(498.148∗0,997502)

4
 Mpwt =670.280 gr

5.9. Gravedad especifica de las partículas sólidas del suelo:

γs Ms
G t= =
γw Mpwt −(Mpwst−Ms)
Ms=rec +ss −rec
Ms=175.5−123.6
Ms=51.9 gr

Ms
G t=
Mpwt −(Mpwst−Ms)
51.9 gr
G t=
670.28−(702.9−51.9)

¿=2.692
Cálculo de la gravedad específica a 20°c

G s=K∗¿
Gs=1.00000∗2.692
G 20 ° c =2.6 92

5
 Grafica 1 Calibración del picnómetro

Calibración del picnómetro.

671
670.8
670.8
670.6
670.6
670.4 670.3
670.2
670
670
669.8 669.7
669.6
669.4
669.2
669
15 17 19 21 23 25 27 29
TEMPERATURA (°C)

Fuente: Los autores con base en datos obtenidos en el laboratorio de mecánica

de suelos de la UPTC.

CUESTIONARIO

. CUESTIONARIO1. Explique brevemente, como se calcula la gravedad

especifica de un suelo con tamaños mayores al N°4 o 4.75mm y que norma
de ensayo se utiliza.

6
 Para calcular la gravedad específica de un suelo grueso (con partículas
mayores a 4,75mm) la norma que se debe seguir es la norma INV E – 223.
La norma nos sugiere que se debe tomar Una muestra de agregado la cual
se debe sumergir en agua alrededor de 24 horas con el fin de saturar los
poros. Posteriormente, se remueve el agua, se seca la superficie de las
partículas, y se determina su masa. luego, se determina la masa de la
muestra y es sumergida en el agua. Finalmente, la muestra es secada al
horno y se define su masa por tercera vez. Se utilizan las masas obtenidas
y con las fórmulas para dicho método de ensayo, se calculan tres tipos de
densidad y de absorción.

Como se estima la gravedad especifica de un suelo que contiene partículas

mayores y menores al tamiz N°4 o 4.75mm

Para estimar el valor de la gravedad específica de un suelo que contiene

partículas que se retienen y que también pasan el tamiz #4, se debe realizar el
procedimiento descrito en las normas INV E – 222 (para el agregado fino) y en las
normas INV E – 223 (para el agregado grueso); es decir, primero se debe realizar
la separación de partículas de suelo por medio de tamizado y luego calcular la
gravedad específica para cada muestra y el resultado de gravedad específica de

7
dicho suelo, será entonces, el promedio ponderado de los dos valores obtenidos
anteriormente.
