VECTORSCOPIO
Proyecto IV
Andrea Valentina Noreña Sandoval 20152005063
savalentinan@correo.udistrital.edu.co

Universidad Distrital Francisco José de Caldas

Ingenierı́a electrónica
Bogotá

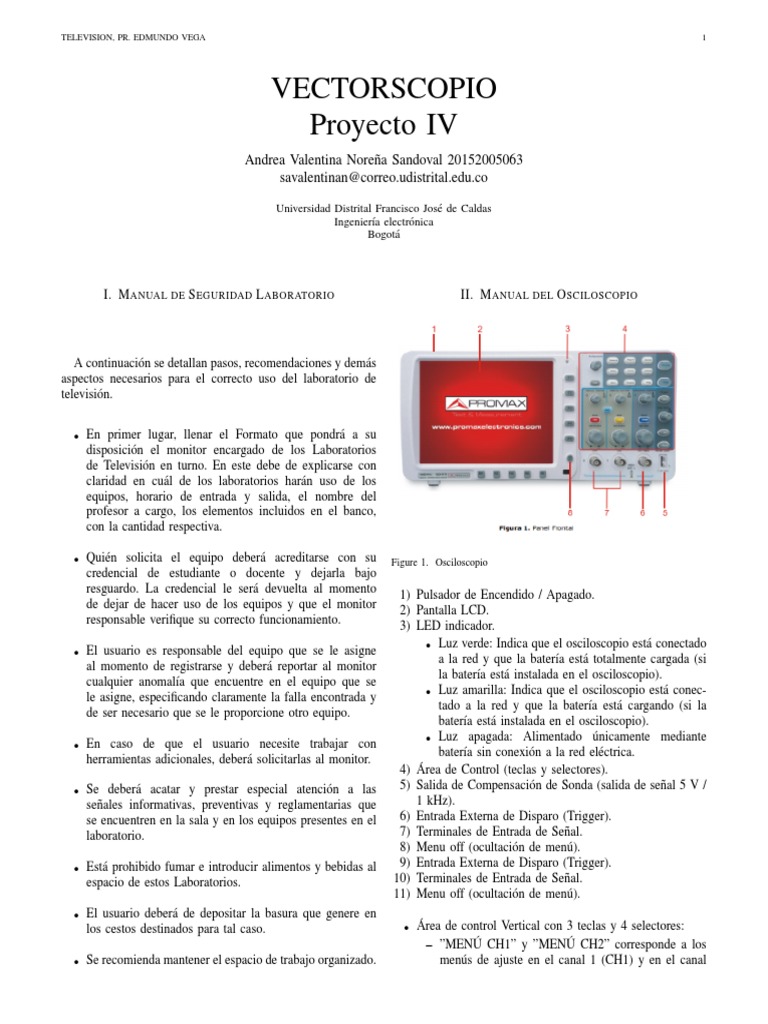

I. M ANUAL DE S EGURIDAD L ABORATORIO II. M ANUAL DEL O SCILOSCOPIO

A continuación se detallan pasos, recomendaciones y demás

aspectos necesarios para el correcto uso del laboratorio de
televisión.

• En primer lugar, llenar el Formato que pondrá a su

disposición el monitor encargado de los Laboratorios
de Televisión en turno. En este debe de explicarse con
claridad en cuál de los laboratorios harán uso de los
equipos, horario de entrada y salida, el nombre del
profesor a cargo, los elementos incluidos en el banco,
con la cantidad respectiva.

• Quién solicita el equipo deberá acreditarse con su Figure 1. Osciloscopio

credencial de estudiante o docente y dejarla bajo
resguardo. La credencial le será devuelta al momento
de dejar de hacer uso de los equipos y que el monitor
responsable verifique su correcto funcionamiento.
• El usuario es responsable del equipo que se le asigne
al momento de registrarse y deberá reportar al monitor
cualquier anomalı́a que encuentre en el equipo que se
le asigne, especificando claramente la falla encontrada y
de ser necesario que se le proporcione otro equipo.
• En caso de que el usuario necesite trabajar con
herramientas adicionales, deberá solicitarlas al monitor.
• Se deberá acatar y prestar especial atención a las
señales informativas, preventivas y reglamentarias que
se encuentren en la sala y en los equipos presentes en el
laboratorio.
• Está prohibido fumar e introducir alimentos y bebidas al
espacio de estos Laboratorios.
• El usuario deberá de depositar la basura que genere en
los cestos destinados para tal caso.
• Se recomienda mantener el espacio de trabajo organizado.
1) Pulsador de Encendido / Apagado.
2) Pantalla LCD.
3) LED indicador.
• Luz verde: Indica que el osciloscopio está conectado
a la red y que la baterı́a está totalmente cargada (si
la baterı́a está instalada en el osciloscopio).
• Luz amarilla: Indica que el osciloscopio está conec-
tado a la red y que la baterı́a está cargando (si la
baterı́a está instalada en el osciloscopio).
• Luz apagada: Alimentado únicamente mediante
baterı́a sin conexión a la red eléctrica.
4) Área de Control (teclas y selectores).
5) Salida de Compensación de Sonda (salida de señal 5 V /
1 kHz).
6) Entrada Externa de Disparo (Trigger).
7) Terminales de Entrada de Señal.
8) Menu off (ocultación de menú).
9) Entrada Externa de Disparo (Trigger).
10) Terminales de Entrada de Señal.
11) Menu off (ocultación de menú).
• Área de control Vertical con 3 teclas y 4 selectores:
– ”MENÚ CH1” y ”MENÚ CH2” corresponde a los
menús de ajuste en el canal 1 (CH1) y en el canal
TELEVISION, PR. EDMUNDO VEGA
2 (CH2).
– La tecla ”Math” corresponde al menú de función
matemática, que consiste en seis clases de
operaciones, incluyendo CH1-CH2, CH2-CH1,
CH1+CH2, CH1*CH2, CH1/CH2 y FFT.
– Dos selectores ”VERTICAL POSITION” para el
control de las posiciones verticales de CH1 y CH2,
y dos selectores ”VOLTS/DIV” para el control de
voltios por división de la escala vertical en CH1 y
CH2.
• Área de control Horizontal con 1 tecla y 2 selectores.
– El selector ”HORIZONTAL POSITION” controla la
posición del disparo (trigger), el selector ”SEC/DIV”
controla la base de tiempos (segundos por división)
de la escala horizontal, la tecla ”HORIZ MENU”
llama al menú de ajuste del sistema horizontal.
• Área de control de Disparo (trigger) con 3 teclas y 1
selector.
– El selector ”TRIG LEVEL” selecciona el voltaje del
disparo. Las otras 3 teclas están asociadas al sistema
de disparo.
• Estado del Trigger
– Auto: Modo automático y adquisición de forma de
onda sin trigger.
– Trig: Trigger detectado y forma de onda adquirida.
Ready: Datos previos capturados y listos para el
trigger.
– Scan: Captura y visualización continua de la forma
de onda. Stop: Adquisición de datos parada.
III. VECTORSCOPIO
Figure 2. Vectorscopio
El monitor forma de onda 5861V es un osciloscopio capaz
de monitorizar rápidamente amplitudes, tiempos, respuestas en
frecuencia, etc.,. de las señales de TV en vı́deo compuesto que
2
resultan demasiado complejas de medir con los osciloscopios
habituales. El monitor forma de onda incorpora diversos mo-
dos de medida y funciones de sincronización que lo convierten
en el instrumento más óptimo para la monitorización de
señales de vı́deo.
Dependiendo del sistema de sincronización y de la frecuen-
cia de subportadora, el 5861V es compatible con los sistemas
B, C, D, G, H, I y K. Los métodos de diferenciación por
pasos se utilizan para representar diferenciales sobre señales
en escalera, facilitando de este modo las medidas de la
linealidad de las componentes de la luminancia del sistema
de transmisión. Incorpora una función de selección de lı́nea
para la monitorización de señales VITS (Vertical internal test
signals) y VIR (Vertical internal reference), ası́ como una
salida de señal de borrado y otra de vı́deo. Selección del
modo de barrido horizontal desde 2H, 1H, 1ms/div 2V, 1V,
y 2 V MAG. La respuesta en frecuencia del eje vertical es
seleccionable entre FLAT, LUM CHROMA, DIF GAIN, y
DIF’D STEP. Posibilidad de establecer el factor de escala en
K para el análisis de la respuesta en frecuencia
El vectorscopio 5851V ha sido diseñado para medir si-
multáneamente la amplitud y la fase de las componentes de
crominancia presentes en una señal de vı́deo compuesto. Con
el fin de medir la fase (es decir, el ángulo respecto a la
señal de ’burst’) y la amplitud (es decir, la longitud desde el
centro) en forma de magnitud vectorial, las componentes de
crominancia que contienen la información del color presentes
en las señales de vı́deo, son demoduladas en un primer paso
para después ser representadas mediante el TRC. Las señales
VITS y VTR también pueden ser representadas en forma de
vectores, aplicando la salida de la señal de borrado generada
por el monitor forma de onda en la entrada Z INPUT del
vectorscopio. [1]
IV. A N ÁLISIS DEL CONTEXTO
Para el desarrollo de esta práctica es necesario tener en
cuenta los siguientes conceptos que están directamente rela-
cionados con lo que se quiere encontrar:
• En video existen dos herramientas fundamentales a la
hora de inspeccionar una señal, se trata del vectorscopio
y el monitor forma de onda.[1]
TELEVISION, PR. EDMUNDO VEGA
Figure 3. Blanking en Señal de Video
• La señal de video compuesto está formada por dos
elementos: por un lado la señal de luminancia o luma, la
cual aporta lo que podrı́amos visualizar como una imagen
en escala de grises o distintas densidades, y por otro lado
la señal de crominancia o chroma que es la que aporta el
color a la imagen.
• Vectorscopio: informa sobre el balance de blancos y las
dominantes de color. Sirve para evaluar los tonos de color
presentes en la imagen. Forma de onda: informa sobre los
niveles de luminancia de la imagen. Sirve para evaluar el
contraste general de la imagen.
• Histograma: es otra manera de visualizar la distribución
de luces y sombras. También sirve para evaluar el brillo y
el contraste. RGB parade: igual que forma de onda pero
separando los 3 componentes RGB.
• El vectorscopio es el instrumento encargado de medir y
representar la señal de crominancia exclusivamente, ya
que la luminancia no aporta información de color, por lo
que una escala de grises no tendrá representación alguna
en nuestro vectorscopio.
• Otro parámetro se controlam con el vectorscopio es que la
señal de vı́deo se sitúa correctamente entre los valores de
0 y 100 marcados con cı́rculos concéntricos. Si el vector
sobresale de los márgenes tendremos una señal fuera de
norma que es preciso corregir, y meterla en “norma”.
• La señal de crominancia se organiza en dos subporta-
doras, por una parte el chroma (conocido coloquialmente
como saturación), codificada como la amplitud y por otra
parte el tono codificado en la fase.
Los valores que representa el vectorscopio se leen o
interpretan de la siguiente manera:
[R] corresponde a Rojo, [Mg] corresponde a Magenta,
[B] corresponde a Azul, [Cy] corresponde a Cyan, [G]
corresponde a verde y [Yl] que corresponde al color
amarillo. Cada punto en el vectorscopio será entonces
un color individual de la imagen que en determinado
momento se tenga seleccionado con el puntero.
• La distancia que separa un punto de los antes menciona-
dos, del centro del vectorscopio, representa su saturación,
(cuanto más cercanos estén los vectores al centro menor
saturación, y cuanto más alejados, más saturados) y el
3
ángulo de la lı́nea que va desde el punto al centro del
vectorscopio representa su tono o también llamado matiz
en algunos sitios.
Figure 4. Imágen medida con Vectorscopio
• En la foto de se presenta un ejemplo de una foto
saturada. La distribución de los puntos en el vectorscopio
se concentra hacia la zona correspondiente a los colores
azul [B] y verde [G] de la rueda de colores.
• Monitor forma de onda es un instrumento de medida
utilizado en televisión para ver y medir la señal de vı́deo.
Figure 5. Imágen medida con Monitos Forma de Onda
El eje horizontal del gráfico corresponde a la imagen
de vı́deo (de izquierda a derecha) y el eje vertical es la
intensidad de la señal en unidades llamadas IRE (siglas
que provienen del Institute of Radio Engineers).
Un monitor forma de onda permite ver en tiempo real
como cambian los valores. Es fundamental para ex-
poner correctamente. Sirve también para calibrar distintos
equipos y para asistir al etalonaje en la postproduccion.
Puedes especificar si la forma de onda YC muestra tanto
la información de luminancia como de crominancia, o
solo la información de luminancia.
• ¿Cómo interpretar un monitor forma de onda? La unidad
de medida más habitual es como he dicho más arriba el
IRE: 1 voltio dividido en 140 unidades (-40 a 0 tenemos
la señal infranegro, no hay información visual, son los
negros empastados y la información de sincro), (o a 100
información visual)
Medimos la señal desde el negro absoluto hasta el blanco
absoluto. Nunca deberı́amos llegar a los 100 porque si no
tendrı́amos los blancos quemados.
El software de etalonaje mide el color en valores RGB (de
0 a 1023 en un espacio de 10 bits) la equivalencia con el
TELEVISION, PR. EDMUNDO VEGA
rango leal de broadcast medido en unidades IRE es 0=64
y 100=940 (gris medio 440). Para exponer correctamente
debemos hacerlo a partir de un gris medio (aquı́ entra la
famosa carta de grises).
• Señal de color de 3.58 MHz El sistema para televisión
en color es el mismo que para monocromo, pero además
se utiliza la información de color en la escena. Esto
se logra considerando la información de la imagen en
términos de rojo, verde y azul. Cuando se escanea la
imagen en el tubo de la cámara, se producen señales
de video separadas para la información de la imagen
roja, verde y azul. Los filtros de color ópticos separan
los colores de la cámara. Sin embargo, para transmitir
en el canal de televisión estándar de 6 MHz, las señales
de video en color rojo, verde y azul se combinan para
formar dos señales equivalentes, una para el brillo y
la otra para el color. Especı́ficamente, las dos señales
transmitidas son las siguientes:
• Señal de luminancia Contiene solo variaciones de brillo
de. la información de la imagen, incluidos los detalles
finos, como en una señal monocromática. La señal de
luminancia se utiliza para reproducir la imagen en blanco
y negro. Esta señal generalmente está etiquetada como
señal Y (no para amarillo).
• Señal de crominancia Contiene la información del color.
Esta señal se transmite como la modulación en una
subportadora a 3.58 MHz para todas las estaciones.
Por lo tanto, 3.58 MHz es la frecuencia del color. Esto
generalmente se marca como señal C para crominancia,
croma o color.
• En un receptor de televisión en color, la señal de color
se combina con la señal de luminancia para recuperar
las señales de video originales en rojo, verde y azul.
Estos se utilizan para reproducir la imagen en color en
la pantalla de un tubo de imagen en color. La pantalla
a color tiene fósforos que producen fluorescencia roja,
verde y azul. Todos los colores se pueden producir como
mezclas de rojo, verde y azul. Una imagen tı́pica de
televisión en color se muestra en la placa de color I.
• En receptores monocromáticos, la señal Y reproduce la
imagen en blanco y negro. La señal de color de 3.58
MHz simplemente no se usa. En este caso, se filtran
3,58 Mhz de la señal de video para evitar interferencias
con la imagen monocroma. Como resultado, los sistemas
de color y monocromo son completamente compatibles.
Cuando un programa se televisa en color, la imagen
se reproduce en color mediante receptores de color,
mientras que los receptores monocromáticos muestran
la imagen en blanco y negro. Además, los programas
televisados en monocromo se reproducen en blanco y
negro por receptores monocromáticos y en color. El tubo
de imagen tricolor también puede reproducir el blanco
combinando rojo, verde y azul.
4
• La señal RGB es una señal de vı́deo que representa a las
señales de color Red-Green-Blue, los colores primarios de
la televisión. Normalmente se denomina Vı́deo por Com-
ponentes ya que la señal es dividida en los colores que la
componen. Cuando esas señales analógicas se llevan de
forma separada se consigue una mejor resolución de la
imagen. Esta señales se pueden llevar mediante cables
separados o mediante una manguera de varios cables.
Pueden usarse los cables para vı́deo digital para transmitir
la señal RGB analógica y señales similares como: [Y, R-
Y,B-Y] o [Y, Pb,Pr] o [YUV] o VGA, SVGA, SGA, etc.
Por lo que se usarı́an 3 cables coaxiales para transmitir
la señal en componentes. La sincronización horizontal y
vertical (H y V) se llevan, normalmente, junto con la
señal de video ‘Green’, mediante el cable coaxial ‘Green’.
Pero, para un mayor control se puede usar un coaxial para
esa señal, es decir, 4 cables coaxiales en total: RGBS o
mediante 5 coaxiales (un cable coaxial para cada señal):
RGBHV
V. A N ÁLISIS DE LOS ACTORES
– Luz: Forma de energı́a que se propaga por medio de
fotones. Parte del espectro electromagnético visible
que puede ser percibido por el ojo humano.
– Color: Es una percepción visual que se genera
en el cerebro de los humanos y otros animales al
interpretar las señales nerviosas que le envı́an los
foto receptores del órgano de la vista que a su vez
interpretan y distinguen las distintas longitudes de
onda que captan de la parte visible del espectro
electromagnético.
– Señal Analógica: Especialmente usadas para llevar
a cabo la transmisión de elementos de vı́deo o
sonido. Aunque son señales de tipo continuo hay que
decir que su expansión se produce por la entrada en
escena de las ondas de tipo senoidal. Para que las
distintas señales analógicas que se transmitan puedan
ser interpretadas de una manera adecuada habrá que
tener un decodificador que permita cumplir con el
proceso de trabajo.[2]
– Persistencia Retiniana Fenómeno óptico por el cual
la retina conserva durante cierto tiempo la impresión
de las imágenes, y por esta razón se perciben con
natural continuidad las pelı́culas cinematográficas,
sin advertir las transiciones de una imagen a otra.
– Bastones Son células fotorreceptoras de la retina
responsables de la visión en una baja condición de
luminosidad. Estas células no son capaces de percibir
colores, a diferencia de los conos. Presentan una
elevada sensibilidad a la luz aunque se saturan en
condiciones de elevada luminosidad.
– Conos Son células fotosensibles que se encuentran
situadas en la retina, en la llamada capa fotorrecep-
tora (también se conoce como capa de conos). Son
las responsables de dar el color a la imágenes.
TELEVISION, PR. EDMUNDO VEGA 5

VI. A N ÁLISIS DEL PROBLEMA C. Fortalezas

Medir los niveles RGB que conforman la señal de video.
– Herramienta efectiva y clara para ver los compo-
Cuáles son la frecuencias, qué representan? Para qué
nentes decolor en una señal de video.
sirve?
– Elementos de medicion como el vectorscopio están
Se realiza una consulta sobre el vectorscopio, cómo
bastante desarrollados son muy precisos hoy en dı́a.
interpreta los coloress en una imágen, se identifican los
– Las señales VITS y VTR también pueden ser repre-
niveles de RGB, se definen las frecuencias, la forma
sentadas en forma de vectores, aplicando la salida de
de onda que arroja este dispositivo de medición, a qué
la señal de borrado generada por el monitor forma
corresponde cada nivel. Se estudia sobre los componentes
de onda en la entrada Z INPUT del vectorscopio.
incluidos en la señal, la luminancia, crominancia.

VII. A N ÁLISIS DE LOS OBJETIVOS

A. Generales: D. Amenazas
– Conocer el principio del vectorscopio y observar cuál
– Hay imágenes que no cumplen con los estándares de
es la forma de onda que entrega.
calidad de transmisión.
– Familiarizarse con los conceptos de señal de cromi-
nancia y luminancia.
– Identificar cómo responde el vectorscopio a
imágenes de diferentes niveles de RGB.
X. P LAN O PERATIVO

B. Especı́ficos
– Entender cómo funcionan las curvas gamma y qué
es el rango dinámico.
– Identificar la frecuencia correspondiente a los colores
RGB.
– Reconocer la señal de crominancia y luminancia.
– Identificar cómo responde el vectorscopio a
imágenes de diferentes niveles de RGB.
Se realiza instala la aplicación de edición Premier Pro-
creator que cuenta con la función de vectorscopio. Se
muestra el proceso en la sesión de clase.
A continuación se muestran algunas de las respuestas
del vectorscopio al video, los cambios del mismo fueron
observados en tiempo real en la práctica de Laboratorio.

VIII. A N ÁLISIS DE ESTRATEGIAS

Teniendo en cuenta que no se dispone de prácticas de
laboratorio presenciales, se hace la busqueda de videos
en los cuales se realizan estas pruebas para tener claro
el paso a paso que realizan y observar sus resultados.
En particular se encuentra un video que desde el minuto
3:00 al 4:00 hace una breve explicación del proceso
de blanking. Se realiza una modelación de la señal en
simulink, proceso que se desribe en el plan operativo. [4]

Figure 6. Respuesta Vectorscopio

IX. D ESARROLLO M ATRIZ DE P LANIFICACI ÓN DOFA
A. Debilidades
– Las imagenes que necesitan correciones son las que
see salen del rango de valores.
– Posibles fallos.

B. Oportunidades
– TRC de tipo rectangular con 150 mm y retı́cula
interna (con iluminación de la escala), que facilita las
medidas sin errores de visualización paralela entre la
traza y la lı́nea de la retı́cula.
– Permite visualizar toda la gama de crominancia de
la señal de vı́deo. Se usa con entrada de vı́deo que
contiene barras de intensidad del 100
– No afecta a la señal de salida de vı́deo. Figure 7. Respuesta Vectorscopio
TELEVISION, PR. EDMUNDO VEGA 6

Figure 8. Respuesta Vectorscopio

Figure 9. Respuesta Vectorscopio

B IBLIOGRAF ÍA
1) http://catarina.udlap.mx/u dl a/tales/documentos/lem/
paz l oj/capitulo2.pdf
2) Vectorcopio Pemax, Tomado de https://www.promax.
es/downloads/products/esp/IC-030B.pdf 30 de Mayo
2020.
3) Video Monitor forma de Onda. Tomado de https:
//www.youtube.com/watch?v=6IruDiJrc78 27 de Mayo
de 2020
