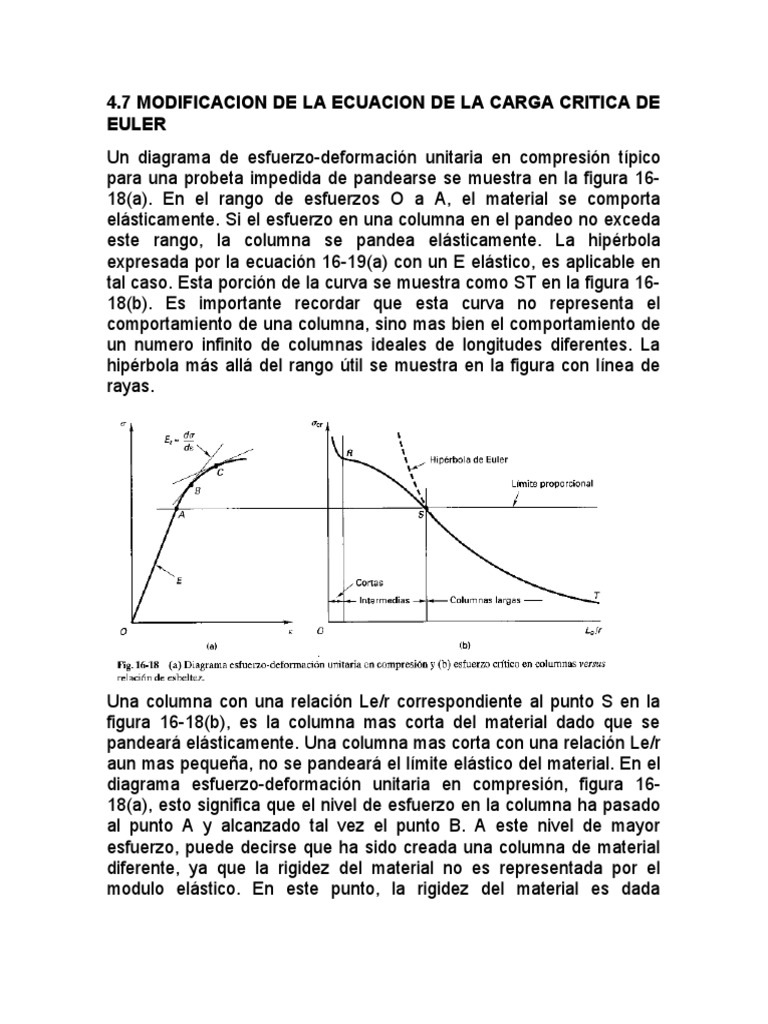

4.

7 MODIFICACION DE LA ECUACION DE LA CARGA CRITICA DE

EULER
Un diagrama de esfuerzo-deformación unitaria en compresión típico
para una probeta impedida de pandearse se muestra en la figura 16-
18(a). En el rango de esfuerzos O a A, el material se comporta
elásticamente. Si el esfuerzo en una columna en el pandeo no exceda
este rango, la columna se pandea elásticamente. La hipérbola
expresada por la ecuación 16-19(a) con un E elástico, es aplicable en
tal caso. Esta porción de la curva se muestra como ST en la figura 16-
18(b). Es importante recordar que esta curva no representa el
comportamiento de una columna, sino mas bien el comportamiento de
un numero infinito de columnas ideales de longitudes diferentes. La
hipérbola más allá del rango útil se muestra en la figura con línea de
rayas.

Una columna con una relación Le/r correspondiente al punto S en la

figura 16-18(b), es la columna mas corta del material dado que se
pandeará elásticamente. Una columna mas corta con una relación Le/r
aun mas pequeña, no se pandeará el límite elástico del material. En el
diagrama esfuerzo-deformación unitaria en compresión, figura 16-
18(a), esto significa que el nivel de esfuerzo en la columna ha pasado
al punto A y alcanzado tal vez el punto B. A este nivel de mayor
esfuerzo, puede decirse que ha sido creada una columna de material
diferente, ya que la rigidez del material no es representada por el
modulo elástico. En este punto, la rigidez del material es dada
instantáneamente por la tangente a la curva esfuerzo-deformación
unitaria véase en la figura 16-18(a).
La columna permanece estable si su nueva rigidez flexionante E, I en
B es suficientemente grande y puede soportar una carga mayor.
Cuando la carga se incrementa, el nivel de esfuerzo se eleva, mientras
que el modulo tangente disminuye. Una columna de cada vez “material
menos rígido” esta actuando bajo una carga creciente. La sustitución
del módulo elástico E por el módulo tangente Et es entonces la única
modificación necesaria para hacer aplicables las fórmulas de pandeo
elástico en el rango inelástico. Por consiguiente, la formula
generalizada para la carga de pandeo de Euler o forma del módulo
tangente toma la forma:

Como los esfuerzos correspondientes a los módulos tangente pueden

obtenerse del diagrama esfuerzo-deformación unitaria en compresión,
la relación le/r a la que una columna se pandeara con esos valores
puedo obtenerse la ecuación 16-20. Una grafica que representa este
comportamiento para relaciones bajas e intermedias de Le/r se
muestra en la figura 16-18(b) por la curva de R a S. Ensayos en
columnas individuales verifican esta curva con extraordinaria.
La fórmula del módulo tangente de la capacidad de carga de una
columna en el instante que tiende a pandearse. Cuando una columna
se deforma mas aun, la rigidez de las fibras sobre el lado cóncavo
continúa exhibiendo aproximadamente el módulo tangente Et, sin
embargo, las fibras en el lado convexo al ser liberadas de algún
esfuerzo, se descargan según el módulo elástico E original, como se
muestra en la figura 16-19 en el punto C. Como los módulos Et y E, se
usan para desarrollar esta teoría, esta se llama teoría del doble
modulo o teoría del modulo reducido para el pandeo de columnas.
Para la misma relación de esbeltez de columna, esta teoría siempre da
una capacidad de pandeo ligeramente mayor que la teoría del modulo
de tangente. La discrepancia entre las dos teorías no es muy grande.
La razón de esta discrepancia la explico Stanley. Según el, el pandeo
procede simultáneamente con la carga axial creciente, la carga
aplicada por la teoría del modulo doble, se puede anticipar una
fluencia o falla del material, haciendo al modulo tangente una opción
atractiva. Es conveniente que en la teoría del modulo tangente las
propiedades mecánicas de toda la sección transversal son las mismas,
mientras que varían diferentemente para diferentes secciones
transversales en la teoría del módulo doble.
La carga máxima entre la del módulo-tangente y modulo-doble para
cualquier material elastoplástico no dependiente del tiempo ni de la
sección transversal fue determinada exactamente por Lin. Duberg y
Wilder han concluido que para materiales cuyas curvas esfuerzo-
deformación unitaria cambian gradualmente en el rango inelástico, la
carga máxima en la columna puede estar apreciablemente arriba de la
carga del modulo tangente. Sin embargo, si el material en el rango
inelástico tiende a exhibir rápidamente comportamiento plástico, la
carga máxima estará solo ligeramente arriba de la carga del módulo-
tangente.
Como se menciono antes, a las columnas que se pandean
elásticamente se les llama en general columnas largas. A las
columnas relacionadas Le/r que no exhiben fenómenos de pandeo se
les llama columnas cortas. Las columnas restantes son de longitud
intermedia para relaciones Le/r pequeñas, los materiales ¨dúctiles” se
aplastan y puede soportar cargas muy grandes.
Como la longitud Le en la ecuación 16-20 es tratada como la longitud
efectiva de una columna, diferentes condiciones de extremo pueden
ser analizadas. Siguiendo este procedimiento con fines de
comparación, se muestra en la figura 16-21 graficas del esfuerzo
critico versus la relación de esbeltez Le/r para las columnas
empotradas y columnas articuladas en sus extremos.
Es importante notar la capacidad de carga para esos dos casos, según
las ecuaciones 16-10 y 16-17, esta es la razón de 4 a 1 para columnas
que tengan la relación de esbeltez (Le/r)1 o mayor. Para relaciones
Le/r menores, un beneficio progresivamente menor se obtiene al
restringir los extremos. Para relaciones Le/r pequeñas, las curvas se
juntan. Hace poca diferencia si un “bloque corto “este articulado o
empotrado en sus extremos, ya que la resistencia mas que el pandeo
determina el comportamiento.
Mecánica de Solidos
Segunda edición
Egor P. Popov Pag:684

CARGAS CRITICAS

El pandeo de una columna articulada en el primer modo se denomina

caso fundamental de pandeo de la columna. El tipo de pandeo descrito
en esta sección se denomina pandeo de Euler y la carga critica para
una columna ideal elástica a menudo se denomina carga de Euler. El
famoso matemático Leonhard Euler (1707-1783), reconocido por lo
general como el matemático más grande de todos los tiempos, fue el
primero en investigar el pandeo de una columna esbelta y en
determinar la carga critica (Euler publico sus resultados en 1744);
consulte la referencia 11.1. Al tomar valores mayores del índice n en
las ecuaciones (11.10) y (11.11), obtenemos un numero infinito de
cargas críticas y formas modales correspondientes. La forma modal
para n = 2 tiene dos semiondas, como se representa en la figura
11.8c. La carga critica correspondiente es cuatro veces mayor que la
carga critica para el caso fundamental. Las magnitudes de las cargas
críticas son proporcionales al cuadrado de n y el número de
semiondas en la forma pandeada es igual a n.
O

Con frecuencia, las formas pandeadas para los modos superiores no

son de interés practico debido a que la columna se pandea cuando la
carga axial P alcanza su valor critico mínimo. La única forma de
obtener modos de pandeo mayores que el primero es proporcionar un
soporte lateral a la columna en puntos intermedios, como en el punto
medio de la columna que se muestra en la figura 11.8.

Mecánica de Materiales
Séptima Ed.
James G. Gere Barry J. Goodno Pag:825
La base de la teoría de las columnas es la formula de Euler, que
publicada en 1757 por Leonard Euler un matemático suizo. La formula
de Euler, que solamente es válida para columnas largas, calcula lo
que se conoce como carga critica de pandeo. Esta es la carga ultima
que puede ser soportada por columnas largas, es decir, la carga
presente en el instante.
Cuando se intenta determinar la carga de pandeo de una columna,
debe darse cuenta de que una columna cargada con la carga critica de
pandeo puede tener dos posiciones de equilibrio. Uno de estos es la
posición recta y la otra es una posición ligeramente deformada, como
se indica en la figura 9.2 (a).
Se obtiene la carga critica de pandeo para una columna, considerando
a la barra en la configuración flexionada de un equilibrio neutro la
figura 9.2 (b) muestra un diagrama de cuerpo libre de la barra en esta
situación. El momento flexionante es:

La formula de Euler para columnas con extremos articulados puede

modificarse para tomar en consideración otros tipos de condiciones de
los extremos, algunos de los cuales se muestran en la figura 9.4.
Usando la columna con extremos articulados como el caso básico,
podemos modificar la ecuación 9.2 para proporcionar la carga critica
de pandeo para columnas que tengan como condiciones en sus
extremos las mostradas en la figura 9.4 (b), (C) y (d). Se necesita
solamente substituir la longitud L de la ec. (9.2) por la “longitud
efectiva” (mostrada en la figura 9.4). La longitud efectiva es la
distancia entre los puntos de inflexión de la curva deformada que opta
el eje de la columna.
Mecánica de Materiales
Fitzgerald
Edición Revisada pag:258

10.4 EXTENSIÓN DE LA FÓRMULA DE EULER PARA COLUMNAS

CON OTRAS CONDICIONES DE EXTREMO

La fórmula de Euler (10.11) se dedujo en la sección precedente para

una columna con extremos articulados. Ahora se estudiará cómo
obtener Pcr para columnas con diferentes condiciones de extremo. En
el caso de una columna con un extremo libre en A y empotrada en B,
con la carga P (figura 10.10a), se observa que la columna se
comportará como la mitad superior de una columna articulada (figura
10.10b). La carga crítica para la columna de la figura 10.10a es la
misma que para la columna articulada de la figura 10.10b y puede
obtenerse mediante la fórmula de Euler.

(10.11) usando una longitud igual al doble de longitud real L de la

columna dada. Se dice que la longitud efectiva Le dé} la columna de la
figura 10.10 es igual a 2L y se reemplaza Le _ 2L en la fórmula de
Euler:
Pcr= πEl/Le*2 (10.11´)

En forma similar se encuentra el esfuerzo crítico mediante la ecuación

La cantidad Le/r es la relación efectiva de esbeltez de la columna y en

el caso considerado aquí, es igual a 2L/r. Sea una columna con dos
extremos empotrados A y B que soporta una carga P (figura 10.11). La
simetría de los apoyos y de la carga con respecto a un eje horizontal a
través del punto medio C requiere que la fuerza cortante en C y los
componentes horizontales de las reacciones en A y B sean cero
(figura 10.12). Se sigue que las restricciones impuestas sobre la mitad
superior AC de la columna por el soporte en A y por la mitad inferior
CB son idénticos (figura 10.13). La porción AC debe ser simétrica con
respecto a su punto medio D y éste debe ser un punto de inflexión,
con momento flector cero. Un razonamiento similar muestra que el
momento flector en el punto medio E de la mitad inferior de la columna
también debe ser cero (figura 10.14a). Puesto que el momento en los
extremos de una columna articulada es cero, se tiene que la porción
DE de la columna de la figura 10.14a debe conducirse como una
columna articulada (figura 10.14b). Así se concluye que la longitud
efectiva de una columna con dos extremos fijos es Le _ L/2.

En el caso de una columna con un extremo fijo B y un extremo

articulado que sostiene una carga P (figura 10.15), deberá escribirse y
resolverse la ecuación diferencial de la curva elástica para determinar
la longitud efectiva de la columna. En el diagrama de cuerpo libre de la
columna entera (figura 10.16), se observa primero que se ejerce una
fuerza transversal V en el extremo A, además de la fuerza axial P, y
que V es estáticamente indeterminada. Considerando ahora el
diagrama de cuerpo libre de una porción AQ de la columna (figura
10.17), se halla que el momento flector en Q es
M =-Py -Vx
Sustituyendo este valor en la ecuación (9.4) de la sección 9.3, se tiene

Trasponiendo el término que contiene a y y haciendo:

como se hizo en la sección 10.3, se escribe

Esta ecuación diferencial es lineal, no homogénea y de segundo orden

con coeficientes constantes. Al observar que los miembros izquierdos
de las ecuaciones (10.7) y (10.14) son idénticos, se concluye que es
posible obtener la solución general de ecuación (10.14) añadiendo una
solución particular de la ecuación (10.14) a la solución (10.8) obtenida
para la ecuación (10.7). Es fácil ver que tal solución es:
o, recordando (10.6),

Añadiendo las soluciones (10.8) y (10.15), la solución general de la

ecuació (10.14) se expresa como:

Las constantes A y B y la magnitud V de la fuerza transversal V no

conocida se obtienen de las condiciones de frontera indicadas en la
figura 10.16. Haciendo primero x _ 0, y _ 0 en la ecuación (10.16), se
halla que B _ 0. Haciendo x _ L, y _ 0, se obtiene:

Finalmente, calculado:

Mecánica de Materiales
Ferdinand Beer / E. Russell Johnston, Jr
Quinta Edición pag:614
Para columnas largas cuya relación de esbeltez es mayor que el valor
de transición Cc, se puede utilizar la fórmula de Euler para predecir la
carga critica con la que se espera que la columna se pandee. La
fórmula es:

donde A es el área de la sección transversal de la columna. Otra forma

de expresar esta fórmula Euler para la esta en función del momento de
inercia teniendo en cuenta que r*2= HA. Entonces, la formula escribe
como:

Robert Mott
Resistencia de Materiales
Quinta Edición pag:611

Conclusión
Una columna es un elemento axial sometido a compresión, lo bastante
delgado respecto su longitud, para que abajo la acción de una carga
gradualmente creciente se rompa por flexión lateral o pandeo ante una
carga mucho menos que la necesaria para romperlo por
aplastamiento. Esto se diferencia de una poste corto sentido a
compresión, el cual, aunque esté cargado excéntricamente,
experimenta una flexión lateral despreciable.
Estos elementos estructurales son sometidos principalmente a carga
axial de compresión se conocen con el nombre genérico de columnas
o pilares. Cuando hay presencia de flexión y esta es importante se le
denomina “viga- columna “.
En el primer caso se tienen como ejemplo típico los bloques de
hormigón a compresión y los pedestales; en estos no hay presencia de
flexión y la columna trabaja prácticamente a carga axial.
En el segundo caso se tienen los elementos verticales típicos en los
edificios “columnas “las cuales pueden ser cortas si su resistencia es
controlada por las dimensiones de la sección y la capacidad mecánica
de sus materiales o esbeltas si la resistencia es controlada por sus
deformaciones laterales (pandeo).
Para la columna se indica las características que la definen así como
el comportamiento para definir los aspectos a tomar en cuenta en el
diseño de las columnas de madera, acero y concreto armado.
