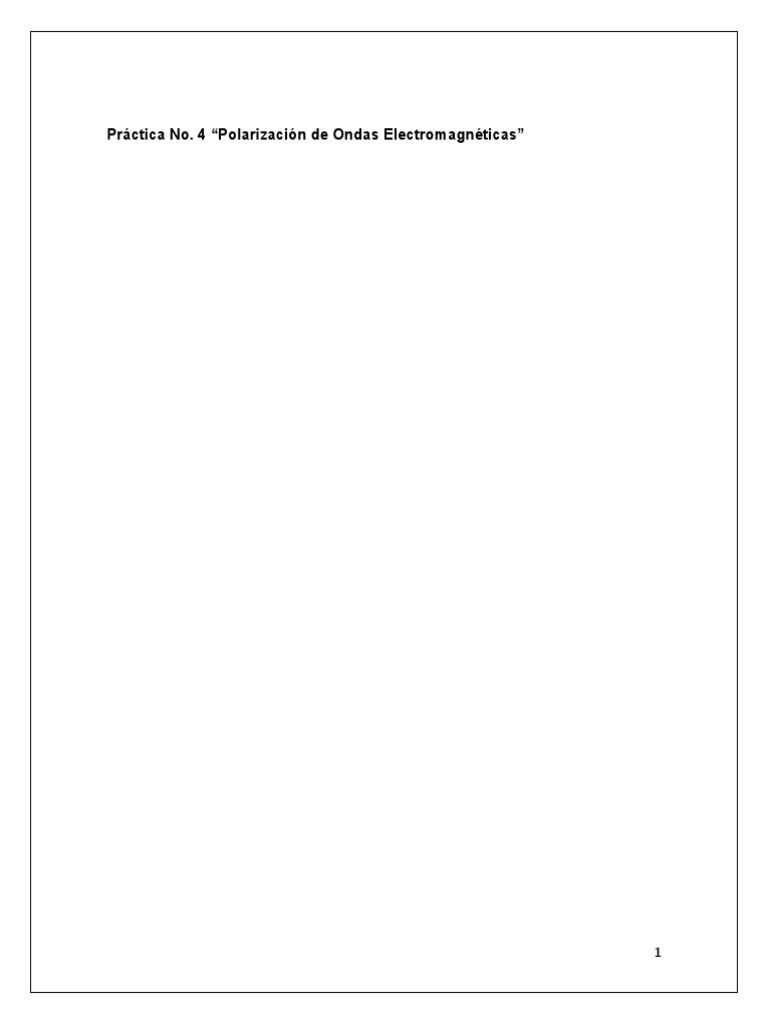

Práctica No.

4 “Polarización de Ondas Electromagnéticas”

1
Índice.

Portada 1
Índice 2
Objetivo 3
Introducción teórica 3
Polarización 3
Equipo Y Material a emplear
Desarrollo Experimental.
 Experimento 1
Observaciones generales
Conclusión
Referencias

2
Practica No. 3 “Atenuación de Ondas Electromagnéticas”

Objetivo: “Describir la atenuación de una onda que incide en algunos materiales

dieléctricos”.

Introducción Teórica

POLARIZACIÓN

La polarización de una antena es la polarización de la onda radiada por dicha

antena en una dirección dada.

La polarización de una onda es la figura geométrica determinada por el extremo

del vector que representa al campo eléctrico en función del tiempo, en una
posición dada. Para ondas con variación sinusoidal dicha figura es en general una
elipse. Hay una serie de casos particulares.

Si la figura trazada es una recta, la onda se denomina linealmente polarizada, si

es un círculo circularmente polarizado.

El sentido de giro del campo eléctrico, para una onda que se aleja del observador,
determina si la onda está polarizada circularmente a derechas o a izquierda. Si el
sentido de giro coincide con las agujas del reloj, la polarización es circular a
derecha. Si el sentido de giro es contrario a las agujas del reloj, la polarización es
circular a izquierda. El mismo convenio aplica a las ondas con polarización
elíptica.

Se define la relación axial de una onda polarizada elípticamente, como la relación

entre los ejes mayor y menor de la elipse de polarización. La relación axial toma
valores comprendidos entre 1 a infinito.

Los campos se pueden representar en notación fasorial. Para determinar la

variación temporal es suficiente con determinar el valor real de cada una de las
componentes. Los ejemplos que se citan a continuación son para  ondas planas
que se propagan en la dirección del eje z.

3
Las expresiones siguientes representan campos con polarización lineal

Las expresiones siguientes representan campos con polarización circular, la

primera a izquierdas y la segunda a derechas

Finalmente los siguientes ejemplos corresponden a polarizaciones elípticas

Se produce una polarización lineal cuando las fases de dos componentes

ortogonales del campo eléctrico difieren un múltiplo entero de  radianes. Se
produce polarización circular cuando las amplitudes son iguales y la diferencia de
fase entre las componentes es /2 o 3/2. La polarización es elíptica en los demás
casos.

Cualquier onda se puede descomponer en dos polarizaciones lineales

ortogonales, sin más que proyectar el campo eléctrico sobre vectores unitarios
orientados según dichas direcciones. Aplicando el mismo principio, cualquier onda
se puede descomponer en dos ondas polarizadas circularmente a derechas o
izquierdas.

4
 Podemos tener los siguientes tipos de polarización:

 Lineal: En este caso la trayectoria del campo eléctrico es lineal. A su vez la

polarización lineal puede ser:
1. Horizontal: Se da cuando la componente vectorial de campo
eléctrico de la onda es horizontal a la superficie terrestre.

2. Vertical: Se da cuando la componente vectorial de campo eléctrico

de la onda es perpendicular a la superficie terrestre.

5
 Circular: En este caso la componente vectorial de campo eléctrico avanza
girando sobre el eje de propagación.

La polarización circular puede ser:

 Destrógira: Se da cuando el avance circular del campo eléctrico es a

derechas.
 Levógira: Se da cuando el avance circular del campo eléctrico es a
izquierdas.

A continuación, se incluye una serie de explicaciones gráficas y animadas sobre la

polarización y los campos EM.

Sistemas de polarización de la onda electromagnética

Propagación campo magnético

6
La imagen muestra un campo electromagnético que se propaga a través del
espacio. Los campos electromagnéticos (EM) se propagan a través del espacio de
un modo específico. Los campos electromagnéticos están formados por dos
componentes: un campo eléctrico (indicado por el símbolo E) y un campo
magnético (indicado por el símbolo B). Estos campos siempre están orientados en
sentido perpendicular entre sí, aunque viajan (o se propagan) en la misma
dirección. La polarización describe la orientación de estas ondas a medida que se
propagan a través del espacio.

Polarización lineal y vertical

Polarización lineal y horizontal.

7
Polarización de antena.

El tipo de polarización de la onda estará determinada por la antena emisora,

siendo el campo eléctrico paralelo al elemento radiante (dipolo). Por lo tanto, una
antena vertical y una horizontal producen ondas polarizadas verticalmente u
horizontalmente respectivamente y un elemento emisor circular en espiral
originará ondas con polarización circular.

Así mismo, en la antena receptora, el campo eléctrico de la onda electromagnética

inducirá la máxima f.e.m. cuando dicha antena tenga la misma dirección que el
campo E, o sea, la misma dirección que los elementos radiantes de la antena
emisora.

Por lo tanto, la antena emisora y receptora, deben tener la misma colocación

espacial, quedando así polarizadas de la misma forma, por lo que el dipolo
receptor será barrido por el campo eléctrico radiado por la antena emisora,
originándose unas corrientes de frecuencias idénticas a las recibidas,
canalizándose, las corrientes generadas, a través del cable coaxial hacia el
circuito de RTV.

El Polarizador de rejilla de alambre

Este aparato consta de un conjunto de finos alambres colocados paralelamente,

siendo los alambres metálicos de gran conductividad para los campos eléctricos
paralelos a ellos. Tales campos producen corrientes eléctricas en los alambres de
forma que su energía se invierte en calor, debido a la pequeña pero significativa,
resistencia eléctrica de los alambres. Sin embargo, debido a que en los espacios

8
entre los alambres no hay conducción, no hay flujo de corriente perpendicular a
ellos. Así, pues, los campos eléctricos perpendiculares a los alambres no
producen corrientes ni pierden energía. Entonces, el colocar la rejilla de alambre
frente a un haz no polarizado se disipa la energía de una de las componentes y
permite la otra pasar casi sin disminución.

Rejilla de luz polarizada.

Equipo Y Material A Emplear

 Una antena transmisora de energía electromagnética.

 Una antena receptora de energía electromagnética.
 Un generador de 1 micro amperímetro.
 Transportador de 360°
 1 rejilla


Desarrollo Experimental.

Experimento 1

9
1. Colocamos la antena transmisora y receptora.

2. Verificar que la plumilla del generador marque 3 mA, de no ser así se tiene que
ajustar.

3. Ya separadas las antenas, se procede a colocar en medio de estas una rejilla

metálica de tal modo que sus varillas se encuentren en vertical.

4. Con ayuda del transportador giraremos la rejilla a los grados que nos indica la
tabla para poder observar el cambio de la corriente en el generador.

1) Rejilla

a) Datos obtenidos

Ir mA IT=I0sen() (mA)
0 1.4 0
10 1 0.1736
20 0.8 0.2736
30 1 0.5
40 1.6 1.0284
50 1.9 1.4554
60 2.4 2.0784
70 2.7 2.5371
80 2.8 2.7574
90 2.8 2.8

10
 b) Caculos y desarrollo de los datos medidos en el laboratorio

Para realizar los cálculos de las intensidades de la polarización de las ondas

electromagnéticas se utilizó la siguiente formula:

I r=I 0 Sen(θ)

De manera que se utilizaron cada uno de los ángulos a los cuales se colocó la
rejilla según se fue rotando la rejilla.

Por ejemplo, si ϴ = 10°

I r=( 1 mA ) Sen ( 10 ° )

Obteniendo como resultado:

I r=0.1736

De igual modo se realizo con cada uno de los ángulos a los cuales se colocó la
rejilla.

c) Comparación de los resultados de laboratorio con los de la introducción

teórica.

En comparación con los datos teóricos se puede observar que la polarización

de las ondas electromagnéticas se realiza a través de un medio, que realiza tal
aco de manera que hace que las ondas se dirijan en un solo sentido, en este
caso se pudo decir que la onda que nos proporciona la antena transmisora y
pasa por la rejilla se polariza o deja de estar dispersa, esto se vio cuando la
intensidad de la onda disminuyó con respecto de la intensidad inicial, también
se ve en esta disminución de la intensidad que hay perdidas de onda de
manera que la rejilla no deja que el grupo de ondas completas, lo que se puede
observar en una de las imágenes que se presentan dentro de la introducción
teórica.

d) Conclusiones

Se probó que la onda captada por la parte receptora depende del ángulo al que
este colocada la reja de aluminio.

11
Observaciones generales.

Una rejilla y se tuvo que cambiar a partir de los 40° porque se trabo y ya no podía
girar.

La rejilla tiene una pequeña parte metálica sujeta a la reja para poder girarla y esto
puede ocasionar perturbaciones en los datos obtenidos.

Conclusión

En el mapeo se puede observar un segmento de la polarización para la rejilla de

aluminio, donde hay una pequeña perturbación en ciertos puntos, esto
seguramente se debía un trozo de alambre (palanquilla) que salía del reja que
servía para poder girarla. Esta perturbación se puede ver entre los 10° y 20°, que
era justo donde estaba colocada la palanquilla. Tomando en cuenta esa
consideración, la figura obtenida se aproxima a una elipse, como se menciona en
la teoría que es la figura de una polarización elíptica.

Referencias.

"The Feynman Lectures of Physics: Volume 1", Richard Feynman, Robert

Leighton, y Matthew Sands. (página 33-2)

 "Optics", Eugene Hecht, 4ta edición, Addison Wesley 2002 (páginas 327,328).

http://www.medicionesambientales.com/index.php?
option=com_content&view=article&id=61:medicion-de-campo-
electromagnetico&catid=42:medicion-de-camposelectromagneticos&Itemid=60

http://catarina.udlap.mx/u_dl_a/tales/documentos/lem/vila_b_ca/capitulo1.pdf

12
