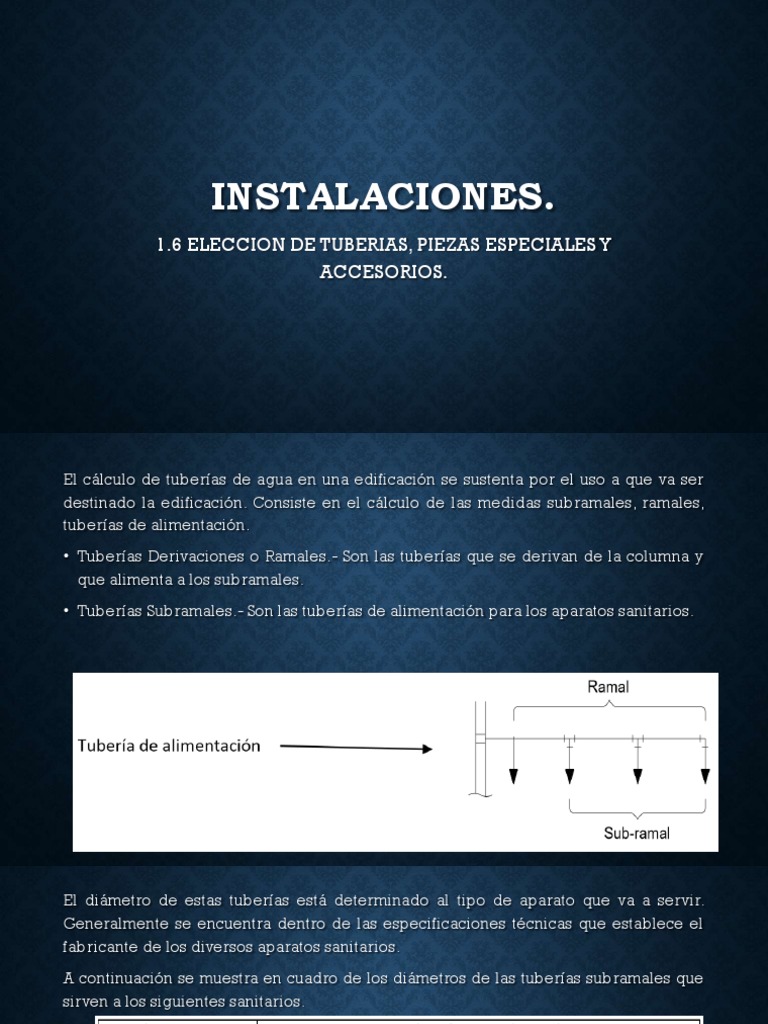

INSTALACIONES.

1.6 ELECCION DE TUBERIAS, PIEZAS ESPECIALES Y

ACCESORIOS.
El cálculo de tuberías de agua en una edificación se sustenta por el uso a que va ser
destinado la edificación. Consiste en el cálculo de las medidas subramales, ramales,
tuberías de alimentación.
• Tuberías Derivaciones o Ramales.- Son las tuberías que se derivan de la columna y
que alimenta a los subramales.
• Tuberías Subramales.- Son las tuberías de alimentación para los aparatos sanitarios.
El diámetro de estas tuberías está determinado al tipo de aparato que va a servir.
Generalmente se encuentra dentro de las especificaciones técnicas que establece el
fabricante de los diversos aparatos sanitarios.
A continuación se muestra en cuadro de los diámetros de las tuberías subramales que
sirven a los siguientes sanitarios.
 TUBERIA DE DERIVACION O RAMAL.
El diseño de esta tubería se hace considerando el consumo máximo
simultaneo posible o el consumo máximo probable que pueda
presentarse durante el uso de los aparatos sanitarios, si se considera el
consumo máximo simultaneo, el diámetro de las tuberías resultan
mayores a que si se consideraría el consumo máximo probable.
 CONSUMO MÁXIMO SIMULTANEO POSIBLE

Consiste en admitir que todos los aparatos servidos por el ramal sean
utilizados simultáneamente (a la vez). La selección del diámetro toma
como base la unidad de tubería de ½ ´´, refiriéndose los demás salidas a
esta, de tal modo que el ramal en cada tramo, sea equivalente a la suma
de las secciones de los sub ramales que abastecen al alimentador.

La tabla siguiente muestra para los diversos diámetros el número de

tuberías de ½ ´´ que será necesario para producir la misma descarga.
TABLA EQUIVALENTE DE GASTOS EN UNIDAD DE TUBERÍA DE Ø ½ ´´
PARA LOS MISMAS CONDICIONES DE PRESIÓN
EJEMPLO: DIMENSIONAR UN RAMAL QUE ALIMENTA DE AGUA A
DUCHAS Y 4 LAVATORIOS DE UN COLEGIO INTERNO.
EJEMPLO: DIMENSIONAR UN RAMAL QUE ALIMENTA A LOS SIGUIENTES
SANITARIOS QUE MUESTRA LA DISTRIBUCIÓN. (P<10 M)
SOLUCION.
EJEMPLO: DIMENSIONAR UN RAMAL QUE ALIMENTA
DE AGUA A LOS SIGUIENTES APARATOS.
