Problemas resueltos de mecánica de suelos

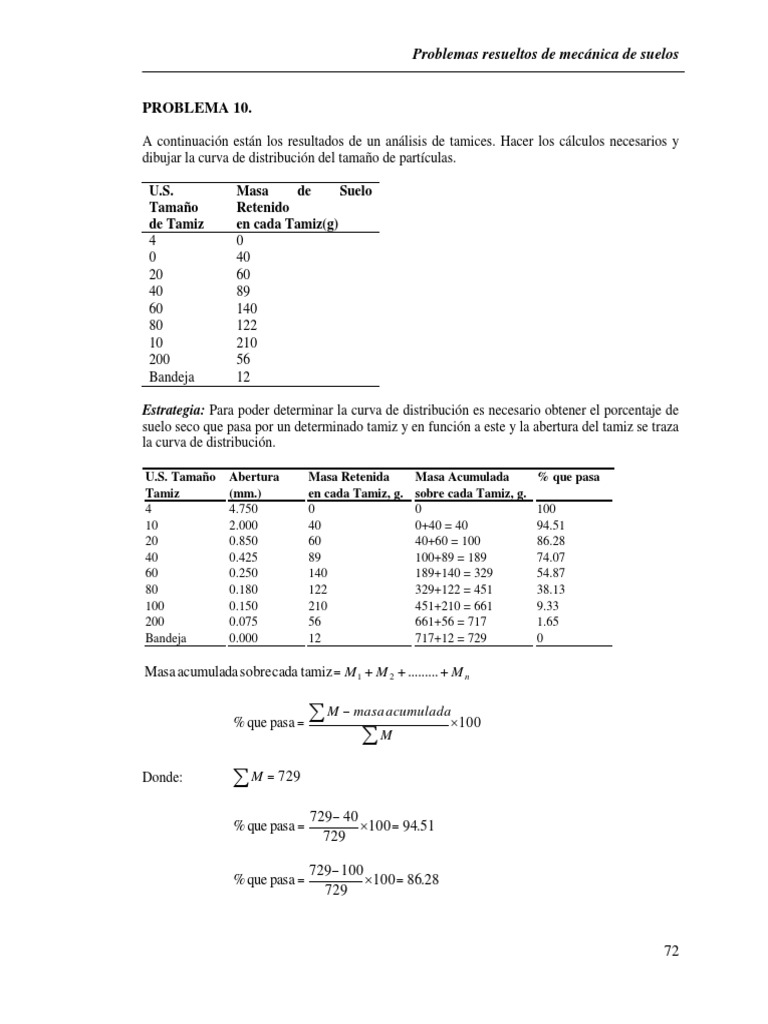

PROBLEMA 10.

A continuación están los resultados de un análisis de tamices. Hacer los cálculos necesarios y
dibujar la curva de distribución del tamaño de partículas.

U.S. Masa de Suelo

Tamaño Retenido
de Tamiz en cada Tamiz(g)
4 0
0 40
20 60
40 89
60 140
80 122
10 210
200 56
Bandeja 12

Estrategia: Para poder determinar la curva de distribución es necesario obtener el porcentaje de

suelo seco que pasa por un determinado tamiz y en función a este y la abertura del tamiz se traza
la curva de distribución.

U.S. Tamaño Abertura Masa Retenida Masa Acumulada % que pasa

Tamiz (mm.) en cada Tamiz, g. sobre cada Tamiz, g.
4 4.750 0 0 100
10 2.000 40 0+40 = 40 94.51
20 0.850 60 40+60 = 100 86.28
40 0.425 89 100+89 = 189 74.07
60 0.250 140 189+140 = 329 54.87
80 0.180 122 329+122 = 451 38.13
100 0.150 210 451+210 = 661 9.33
200 0.075 56 661+56 = 717 1.65
Bandeja 0.000 12 717+12 = 729 0

Masa acumulada sobre cada tamiz  M 1  M 2  .........  M n

% que pasa 
 M  masa acumulada100
M
Donde:  M  729
729  40
% que pasa  100  94.51
729

729  100
% que pasa  100  86.28
729

72
