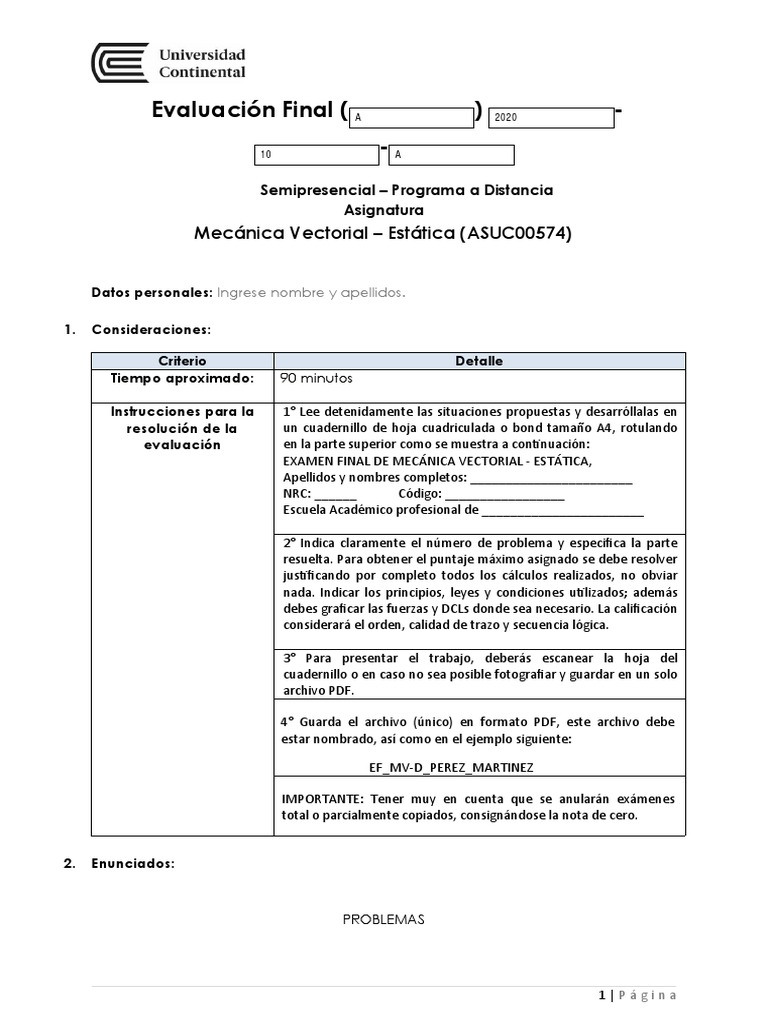

Evaluación Final ( A ) 2020 -

10 -A
Semipresencial – Programa a Distancia
Asignatura
Mecánica Vectorial – Estática (ASUC00574)

Datos personales: Ingrese nombre y apellidos.

1. Consideraciones:

Criterio Detalle
Tiempo aproximado: 90 minutos

Instrucciones para la 1° Lee detenidamente las situaciones propuestas y desarróllalas en

resolución de la un cuadernillo de hoja cuadriculada o bond tamaño A4, rotulando
evaluación en la parte superior como se muestra a continuación:
EXAMEN FINAL DE MECÁNICA VECTORIAL - ESTÁTICA,
Apellidos y nombres completos: _______________________
NRC: ______ Código: _________________
Escuela Académico profesional de _______________________

2° Indica claramente el número de problema y especifica la parte

resuelta. Para obtener el puntaje máximo asignado se debe resolver
justificando por completo todos los cálculos realizados, no obviar
nada. Indicar los principios, leyes y condiciones utilizados; además
debes graficar las fuerzas y DCLs donde sea necesario. La calificación
considerará el orden, calidad de trazo y secuencia lógica.

3° Para presentar el trabajo, deberás escanear la hoja del

cuadernillo o en caso no sea posible fotografiar y guardar en un solo
archivo PDF.

4° Guarda el archivo (único) en formato PDF, este archivo debe

estar nombrado, así como en el ejemplo siguiente:

EF_MV-D_PEREZ_MARTINEZ

IMPORTANTE: Tener muy en cuenta que se anularán exámenes

total o parcialmente copiados, consignándose la nota de cero.

2. Enunciados:

PROBLEMAS

1|Página
 1. [Un tronco homogéneo de 500 lb de peso está soportado por una cuerda en
A y rodillos en B y C. Considerando superficies lisas determine] (5 puntos)

a) Graficar el DCL del tronco (2p)

b) La magnitud de la tensión en la cuerda. (1p)
c) La magnitud de la reacción en el rodillo B. (1p)
d) La magnitud de la reacción en el rodillo C. (1p)

2. [La estructura mostrada en la figura está apoyada en los pasadores A y G,

desprecie las reacciones horizontales en ellos. Sobre esta actúan tres fuerzas,
como se muestra en la figura, desprecie los pesos de los elementos de la
armadura] (6 puntos) (1 punto cada ítem) Grafique el DCL en cada caso.

a) Determine la magnitud de la componente de reacción vertical en A. Incluya

el DCL
b) Determine la magnitud de la componente de reacción vertical en G.
c) Calcule la magnitud de la fuerza en el elemento BL.
d) Calcule la magnitud de la fuerza en el elemento FH.
e) Calcule la magnitud de la fuerza en el elemento EI.
f) Calcule la magnitud de la fuerza en el elemento CJ.

2|Página
3. [Para la viga ingrávida empotrada en D. Analice estrictamente para los ejes
cartesianos consignados] (6 puntos)

a) Grafique el DCL de la viga completa y determine la magnitud de las

reacciones en los apoyos. (1p)
b) Analice la viga para el tramo 0< x <2 pies, determine las ecuaciones de
fuerza cortante y del momento flector en función de x, desde luego
grafique el DCL respectivo. (1.5 p)
c) Analice la viga para el tramo 2< x <6 pies, determine las ecuaciones de la
fuerza cortante y del momento flector en función de x, desde luego
grafique el DCL respectivo. (1.5 p)
d) Grafique el diagrama de fuerza cortante. (1 p)
e) Grafique el diagrama de momento flector. (1 p)

4. Dada la figura siguiente:

Despreciando el peso del elemento mostrado se analiza su equilibrio, se verifica

que los soportes, pasador A y rodillo B, generan el DCL siguiente:

En función del DCL determine lo solicitado. (4 puntos, un punto cada uno)

a) Determine el momento de fuerza del vector 80 N, respecto al punto A.

3|Página
b) Determine la magnitud del momento de la fuerza de 60 N, respecto al punto
B.
c) Determine la magnitud de la reacción horizontal en el eje x del pasador A.
d) Determine la magnitud de la reacción del rodillo B.

4|Página
