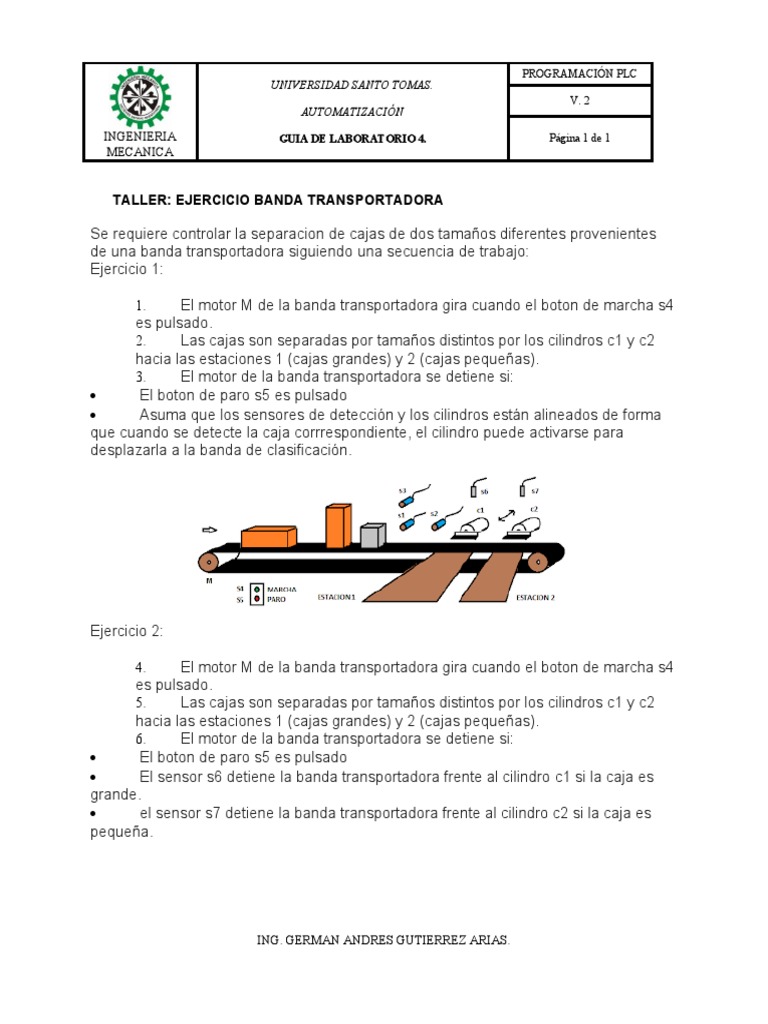

PROGRAMACIÓN PLC

UNIVERSIDAD SANTO TOMAS.


V. 2
AUTOMATIZACIÓN

INGENIERIA GUIA DE LABORATORIO 4. Página 1 de 1


MECANICA

TALLER: EJERCICIO BANDA TRANSPORTADORA

Se requiere controlar la separacion de cajas de dos tamaños diferentes provenientes


de una banda transportadora siguiendo una secuencia de trabajo:
Ejercicio 1:

1. El motor M de la banda transportadora gira cuando el boton de marcha s4


es pulsado.
2. Las cajas son separadas por tamaños distintos por los cilindros c1 y c2
hacia las estaciones 1 (cajas grandes) y 2 (cajas pequeñas).
3. El motor de la banda transportadora se detiene si:
  El boton de paro s5 es pulsado
  Asuma que los sensores de detección y los cilindros están alineados de forma
que cuando se detecte la caja corrrespondiente, el cilindro puede activarse para
desplazarla a la banda de clasificación.

Ejercicio 2:

4. El motor M de la banda transportadora gira cuando el boton de marcha s4


es pulsado.
5. Las cajas son separadas por tamaños distintos por los cilindros c1 y c2
hacia las estaciones 1 (cajas grandes) y 2 (cajas pequeñas).
6. El motor de la banda transportadora se detiene si:
  El boton de paro s5 es pulsado
  El sensor s6 detiene la banda transportadora frente al cilindro c1 si la caja es
grande.
  el sensor s7 detiene la banda transportadora frente al cilindro c2 si la caja es
pequeña.

ING. GERMAN ANDRES GUTIERREZ ARIAS.

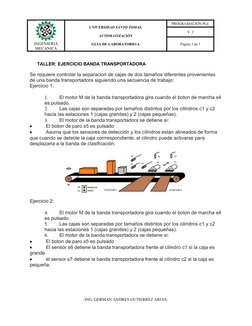

(http://3.bp.blogspot.com/-MfIFdUNbSBc/T01DtQzuK6I/AAAAAAAAAFo/rMPiWBjIix0/s1600/sol1+ej2.png)INGENIERIA MECANICA UNIVERSIDA
