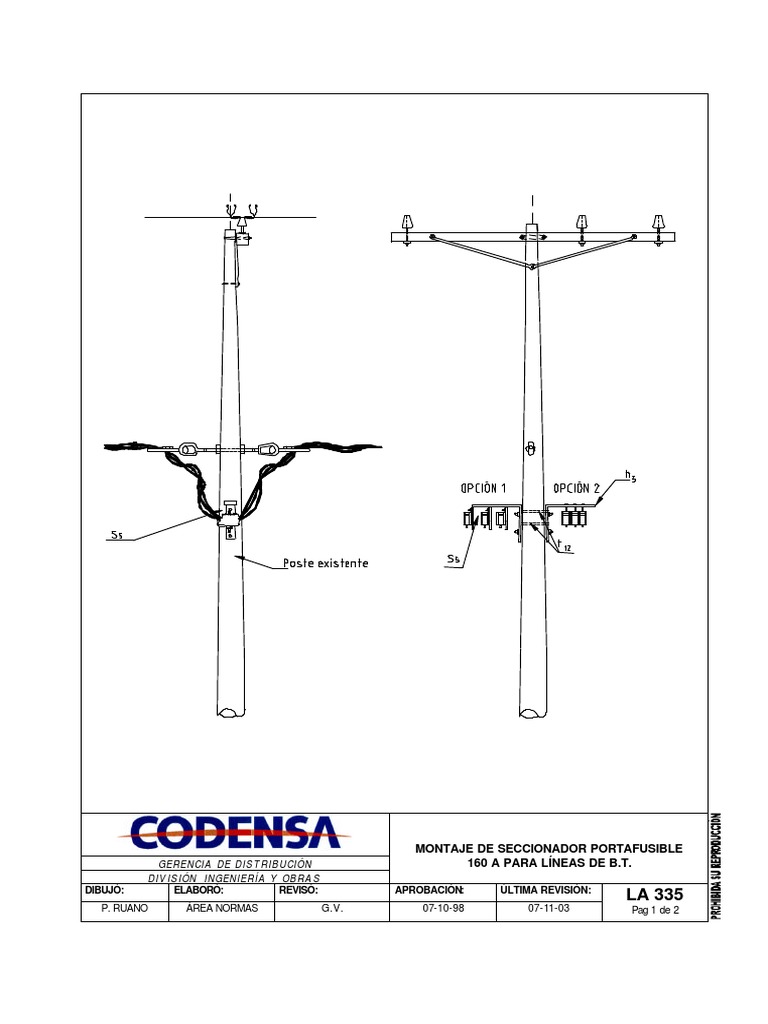

MONTAJE DE SECCIONADOR PORTAFUSIBLE

GERENCIA DE DISTRIBUCIÓN 160 A PARA LÍNEAS DE B.T.


DIVISIÓN INGENIERÍA Y OBRAS
DIBUJÓ: ELABORÓ: REVISÓ: APROBACIÓN: ÚLTIMA REVISIÓN:
LA 335
P. RUANO ÁREA NORMAS G.V. 07-10-98 07-11-03 Pag 1 de 2
LISTA DE MATERIALES

SÍMB. CANT. CÓDIGO ESP. DESCRIPCIÓN


SAP TÉCNICA
f94 6 6762503 ET-516 Fusible tipo NH2 – 250 A (2)
h5 2 6762508 Herraje para soporte de seccionador de B.T. de 160 A
S5 6 6762354 ET-511 Seccionador portafusible para B.T. 160 A
t 12 2 6762252 ET-457 Tornillo de acero galvanizado de 5/8” x 10” (1)

ALTERNATIVAS:
(1) Abrazadera de dos salidas z14 y tornillo de carruaje t5 .
(2) El fusible es una referencia, consulte la norma ET-516 para selección.

Actualizaciones
Fecha Descripción
07-11-03 Actualización códigos SAP

MONTAJE DE SECCIONADOR PORTAFUSIBLE


GERENCIA DE DISTRIBUCIÓN 160 A PARA LÍNEAS DE B.T.
DIVISIÓN INGENIERÍA Y OBRAS
DIBUJÓ: ELABORÓ: REVISÓ: APROBACIÓN: ÚLTIMA REVISIÓN:
LA 335
P. RUANO ÁREA NORMAS G.V. 07-10-98 07-11-03 Pag 2 de 2
