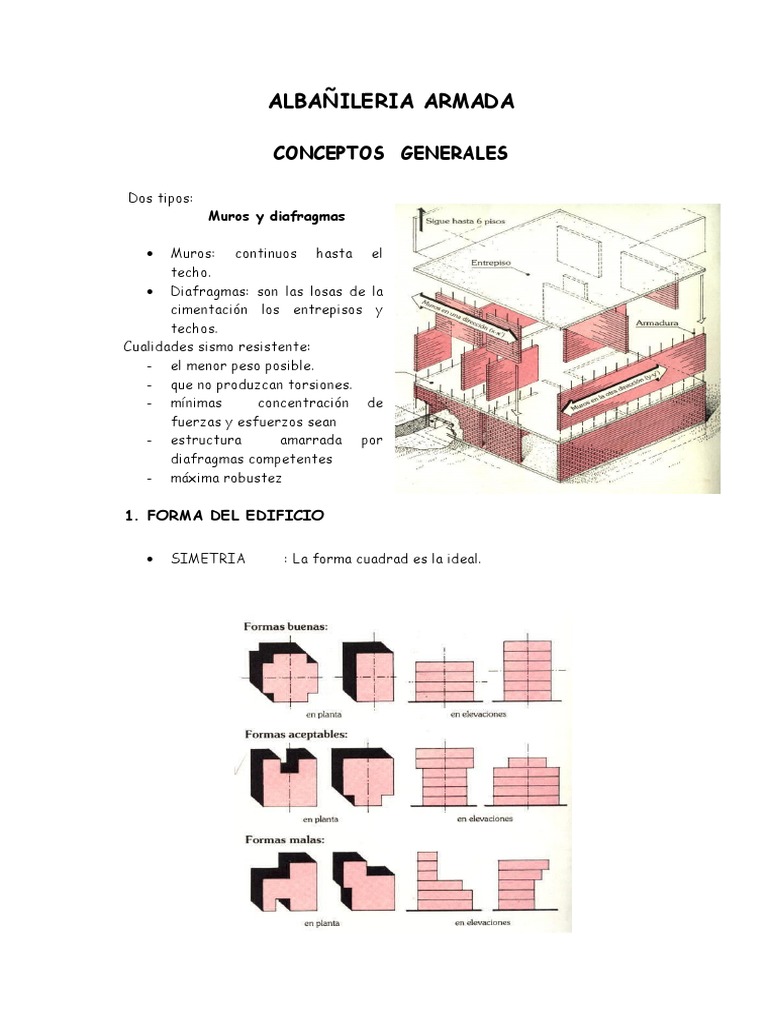

ALBAÑILERIA ARMADA
CONCEPTOS GENERALES
Dos tipos:
Muros y diafragmas
Muros: continuos hasta el
techo.
Diafragmas: son las losas de la
cimentación los entrepisos y
techos.
Cualidades sismo resistente:
- el menor peso posible.
- que no produzcan torsiones.
- mínimas concentración de
fuerzas y esfuerzos sean
- estructura amarrada por
diafragmas competentes
- máxima robustez
1. FORMA DEL EDIFICIO
SIMETRIA : La forma cuadrad es la ideal.

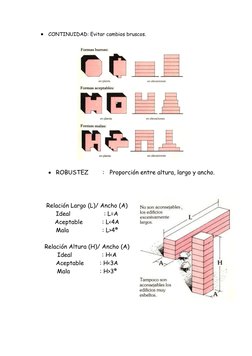

CONTINUIDAD: Evitar cambios bruscos.
ROBUSTEZ : Proporción entre altura, largo y ancho.
Relación Largo (L)/ Ancho (A)
Ideal : L=A
Aceptable : L<4A
Mala : L>4ª
Relación Altura (H)/ Ancho (A)
Ideal : H<A
Aceptable : H<3A
Mala : H>3ª

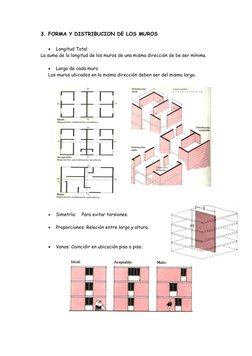

3. FORMA Y DISTRIBUCION DE LOS MUROS
Longitud Total
La suma de la longitud de los muros de una misma dirección de be ser mínima.
Largo de cada muro
Los muros ubicados en la misma dirección deben ser del mismo largo.
Simetría: Para evitar torsiones.
Proporciones: Relación entre largo y altura.
Vanos: Coincidir en ubicación piso a piso.

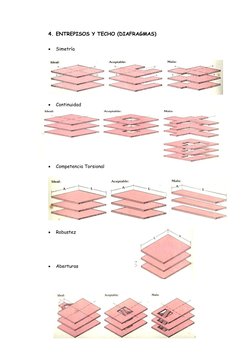

4. ENTREPISOS Y TECHO (DIAFRAGMAS)
Simetría
Continuidad
Competencia Torsional
Robustez
Aberturas
MATERIALES DE CONSTRUCCION
1.- TIPOS DE UNIDADES
Estándar:
- 12x29x9cm
- Asentado con mortero,
cemento y arena
- Sin huecos para intercalarla
donde no se requiere alvéolos.
- Hecho con cal + arena
Mecano:
- 12x30x15cm
- Apilado sin mortero.
- Autoalineables por
diseño
- Con alvéolos verticales
y canales horizontales,
que permiten colocar
armadura en ambas
direcciones -según su
diseño estructural en
albañilería armada- y
contener el concreto
que, en estado líquido,
se suministrará a los
muros
Placa P7
- Espesor de 7cm.
- Se usa para rellenar pórticos
armados y para muros livianos.
. Ancho: 50 cm. Alto: 25cm.
- Compuesto de cal y arena
- Compresión: 180 K x cm2
- Reemplazar muros estructurales.
- Fabricado en moldes metálicos
- Puede resistir una carga sísmica.

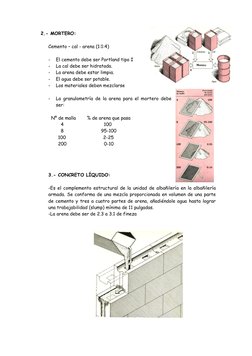

2.- MORTERO:
Cemento – cal - arena (1:1:4)
- El cemento debe ser Portland tipo I
- La cal debe ser hidratada.
- La arena debe estar limpia.
- El agua debe ser potable.
- Los materiales deben mezclarse
- La granulometría de la arena para el mortero debe
ser:
Nº de malla % de arena que pasa
4 100
8 95-100
100 2-25
200 0-10
3.- CONCRETO LÍQUIDO:
-Es el complemento estructural de la unidad de albañilería en la albañilería
armada. Se conforma de una mezcla proporcionada en volumen de una parte
de cemento y tres a cuatro partes de arena, añadiéndole agua hasta lograr
una trabajabilidad (slump) mínima de 11 pulgadas.
-La arena debe ser de 2.3 a 3.1 de fineza

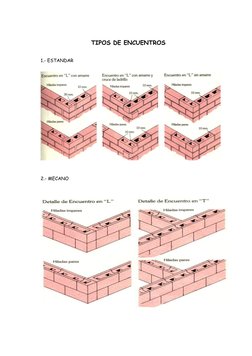

TIPOS DE ENCUENTROS
1.- ESTANDAR
2.- MECANO

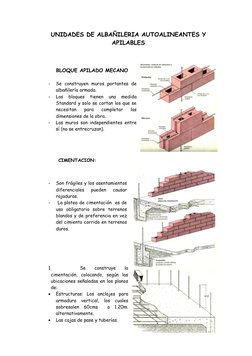

UNIDADES DE ALBAÑILERIA AUTOALINEANTES Y
APILABLES
BLOQUE APILADO MECANO
- Se construyen muros portantes de
albañilería armada.
- Los bloques tienen una medida
Standard y solo se cortan los que se
necesitan para completar las
dimensiones de la obra.
- Los muros son independientes entre
sí (no se entrecruzan).
CIMENTACION:
- Son frágiles y los asentamientos
diferenciales pueden causar
rajaduras.
- La platea de cimentación es de
uso obligatorio sobre terrenos
blandos y de preferencia en vez
del cimiento corrido en terrenos
duros.
1. Se construye la
cimentación, colocando, según las
ubicaciones señaladas en los planos
de:
Estructuras: Los anclajes para
armadura vertical, los cuales
sobresalen 60cms o 1.20m.
alternativamente.
Las cajas de pase y tuberías.
Los pases y/o tuberías.
MURO:
1. Asentado: se alinea con un cordel, una
regla y dos niveles de precisión.
2. Se traza y se construye la primera
hilada sobre una capa de mortero que sirva
de nivelador.
3. Se ubican los anclajes para colocar los
fierros verticales.
4. Se apilan los bloques de las hiladas
siguientes con personal que no requiere
calificación de albañil.
* Durante este proceso se coloca la armadura
horizontal, las cajas y tubos de instalaciones
eléctricas.
5. Concluido el apilado se coloca la armadura
vertical que coinciden con los anclajes dejados
en la cimentación.
6. Se llenan con concreto líquido todos los
alvéolos y canales del muro, esto es una mezcla
de cemento-arena en proporción de 1:3 a 1:4
según diseño estructural.
Solo es necesario compactar el concreto
liquido en las últimas 4 hiladas del muro.
7. Completado el llenado de todos los alvéolos
y canales interiores del muro, se logra un
esqueleto de concreto.
DIFERENTES USOS:
*Viviendas Unifamiliares o Multifamiliares: edificios de 5 pisos
*Cercos: en Apilablock de 12 cm. sólo hasta 3 MT. y en 15 cm. sólo hasta 4 MT .
de altura. El largo máximo es de 7 MT., se dejará una junta de 1 cm. entre los
muros que superen este múltiplo.
*Muros de Contención: hasta 6 MT. de alto, con armadura según el diseño
estructural de las cargas que incidan en ellos. Tránsito vehicular, camiones,
tractores, etc.
*Tanques a nivel del piso o elevados.

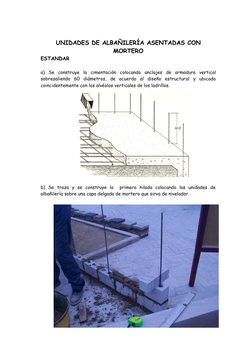

UNIDADES DE ALBAÑILERÍA ASENTADAS CON
MORTERO
ESTANDAR
a) Se construye la cimentación colocando anclajes de armadura vertical
sobresaliendo 60 diámetros, de acuerdo al diseño estructural y ubicado
coincidentemente con los alvéolos verticales de los ladrillos.
b) Se traza y se construye la primera hilada colocando las unidades de
albañilería sobre una capa delgada de mortero que sirva de nivelador.
c) Se construye un muro hasta 1.20m. de altura en una jornada de trabajo
colocando la armadura horizontal entre las hiladas, evitando que penetre
mortero en los alvéolos que llevan armadura vertical.
d) Se completa el muro en una segunda jornada de trabajo, siguiendo las
indicaciones del punto c y colocando las tuberías de las instalaciones eléctricas.
e) Se coloca la armadura vertical en los alvéolos que llevan
los anclajes y se llenen con concreto líquido.
f) Se construye el
encofrado de la losa sin
arriostrarlo contra los
muros.
g) Se llena la losa y se repite la operación a partir del punto b.
MURO ASENTADO DE PLACA P7
no se usan columnas
se usan varillas de ¼ de diámetro
cada 50 cm.
Proceso constructivo
Se perfora 1/4d. X 31/2 cm. de profundidad en la parte superior e inferior para
colocar las varillas
-Una vez fijado el material al piso se va colocando cada bloque, en cada fila .
-Se colocan los bloques horizontal y verticalmente.
-Se vierte la mezcla en el lado de unión con el otro bloque. Para una mayor
estabilidad a la estructura.
MODULACION
El módulo vertical es de 10cm. para el ladrillo Estándar y de 15cm. para el bloque
Mecano.
El módulo horizontal es de 15cm. para ambos tipos de unidad.
DINTELES Y ALFEIZARES
- Los alfeizares deben ser separados de los muros.
-
-
-
-
-
-
- Los
dinteles constituyen un obstáculo constructivo y tienden a causar
concentraciones de esfuerzos en los muros. La mejor práctica es no
colocar dinteles y llevar los vanos de las puertas y ventanas de piso a
techo.
INSTALACIONES ELECTRICAS
- Los recorridos verticales deben albergarse en los alvéolos de la unidad de
albañilería.
- Los recorridos horizontales pueden hacerse libremente dentro de las
losas.
- No debe romperse las unidades de albañilería para alojar las tuberías.
INSTALACIONES SANITARIAS
- Las instalaciones sanitarias verticales
deben alojarse en ductos, así se permite su
mantenimiento y no se inutilizan los muros.
- Soluciones Posibles:
· Alojadas dentro de un contrapiso
Ocultas por un falso cielo.
Mejor solución “bandeja” formada
por cambio de nivel en la misma losa.
ACABADOS
- Los acabados añaden peso y aumentan los costos.
- Se usa loza macizas como diafragma horizontal
- Con una mezcla de cal y yeso se recubre el muro uniformemente y
luego se lija hasta llegar al la textura deseada
- El muro visto, se puede dejar solaqueado y/o pintado.
- Otra de las opciones es pintarlo, con el color elegido, con unas
maquines compresoras.
