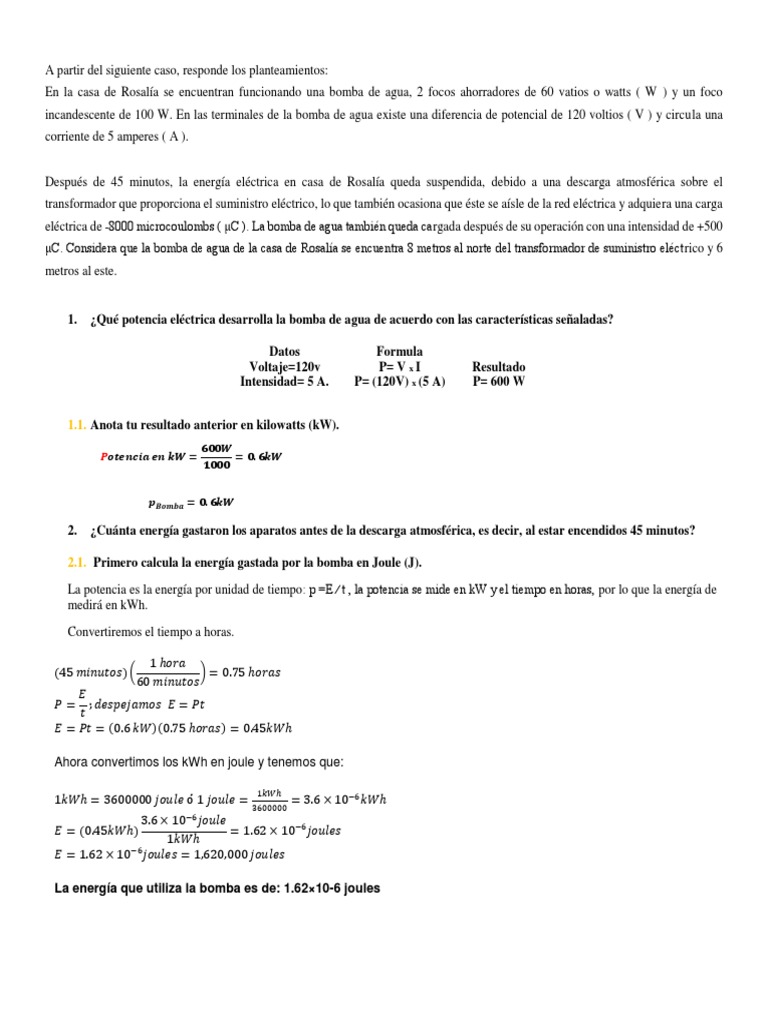

A partir del siguiente caso, responde los planteamientos:

En la casa de Rosalía se encuentran funcionando una bomba de agua, 2 focos ahorradores de 60 vatios o watts ( W ) y un foco
incandescente de 100 W. En las terminales de la bomba de agua existe una diferencia de potencial de 120 voltios ( V ) y circula una
corriente de 5 amperes ( A ).

Después de 45 minutos, la energía eléctrica en casa de Rosalía queda suspendida, debido a una descarga atmosférica sobre el
transformador que proporciona el suministro eléctrico, lo que también ocasiona que éste se aísle de la red eléctrica y adquiera una carga
eléctrica de -8000 microcoulombs ( μC ). La bomba de agua también queda cargada después de su operación con una intensidad de +500
μC. Considera que la bomba de agua de la casa de Rosalía se encuentra 8 metros al norte del transformador de suministro eléctrico y 6
metros al este.

1. ¿Qué potencia eléctrica desarrolla la bomba de agua de acuerdo con las características señaladas?

Datos Formula
Voltaje=120v P= V x I Resultado
Intensidad= 5 A. P= (120V) x (5 A) P= 600 W

1.1. Anota tu resultado anterior en kilowatts (kW).

𝟔𝟎𝟎𝑾
𝑷𝒐𝒕𝒆𝒏𝒄𝒊𝒂 𝒆𝒏 𝒌𝑾 = = 𝟎. 𝟔𝒌𝑾
𝟏𝟎𝟎𝟎

𝒑𝑩𝒐𝒎𝒃𝒂 = 𝟎. 𝟔𝒌𝑾

2. ¿Cuánta energía gastaron los aparatos antes de la descarga atmosférica, es decir, al estar encendidos 45 minutos?

2.1. Primero calcula la energía gastada por la bomba en Joule (J).

La potencia es la energía por unidad de tiempo: p =E ⁄ t , la potencia se mide en kW y el tiempo en horas, por lo que la energía de
medirá en kWh.

Convertiremos el tiempo a horas.

1 ℎ𝑜𝑟𝑎
(45 𝑚𝑖𝑛𝑢𝑡𝑜𝑠) ( ) = 0.75 ℎ𝑜𝑟𝑎𝑠
60 𝑚𝑖𝑛𝑢𝑡𝑜𝑠
𝐸
𝑃 = ; 𝑑𝑒𝑠𝑝𝑒𝑗𝑎𝑚𝑜𝑠 𝐸 = 𝑃𝑡
𝑡
𝐸 = 𝑃𝑡 = (0.6 𝑘𝑊)(0.75 ℎ𝑜𝑟𝑎𝑠) = 0.45𝑘𝑊ℎ

Ahora convertimos los kWh en joule y tenemos que:

1𝑘𝑊ℎ
1𝑘𝑊ℎ = 3600000 𝑗𝑜𝑢𝑙𝑒 ó 1 𝑗𝑜𝑢𝑙𝑒 = = 3.6 × 10−6 𝑘𝑊ℎ
3600000
3.6 × 10−6 𝑗𝑜𝑢𝑙𝑒
𝐸 = (0.45𝑘𝑊ℎ) = 1.62 × 10−6 𝑗𝑜𝑢𝑙𝑒𝑠
1𝑘𝑊ℎ
𝐸 = 1.62 × 10−6 𝑗𝑜𝑢𝑙𝑒𝑠 = 1,620,000 𝑗𝑜𝑢𝑙𝑒𝑠

La energía que utiliza la bomba es de: 1.62×10-6 joules

2.2. Ahora, indica el gasto de energía de los focos ahorradores en J.
1𝑘𝑊
2 𝑓𝑜𝑐𝑜𝑠 = (2)(60𝑊) = 120𝑊𝑎𝑡𝑡𝑠( ) = 0.120𝑘𝑊
1000𝑤𝑎𝑡𝑡𝑠

𝐸 = 𝑃𝑡 = 0.120𝑘𝑊)(0.75 ℎ𝑜𝑟𝑎𝑠) = 0.09𝑘𝑊ℎ

Le siguiente paso es convertir los kWh en joules

3.6 × 10−6
𝐸 = (0.09𝑘𝑊ℎ) ( ) = 0.324 × 10−6 𝑗𝑜𝑢𝑙𝑒𝑠
1 𝑘𝑊ℎ

Así que la energía gastada de 2 focos ahorradores es: 𝟎. 𝟑𝟐𝟒 × 𝟏𝟎−𝟔 𝒋𝒐𝒖𝒍𝒆𝒔 = 𝟑𝟐𝟒, 𝟎𝟎𝟎 𝑱𝒐𝒖𝒍𝒆𝒔

2.3. Posteriormente, resuelve cuál es la energía gastada para el foco incandescente en J.

1 foco incandescente de 100 Watts

1𝑘𝑊
1 = (100𝑤𝑎𝑡𝑡𝑠) = 100𝑤𝑎𝑡𝑡( = 0.10𝑘𝑊
1000

𝐸 = 𝑃𝑡 = (0.1𝑘𝑊)(0.75 ℎ𝑜𝑟𝑎𝑠) = 0.075𝑘𝑊ℎ

3.6 × 10−6
𝐸 = (0.075𝑘𝑊ℎ) ( ) = 0.27 × 10−6 𝑗𝑜𝑢𝑙𝑒𝑠
1𝑘𝑊ℎ

Así que la energía que consume un foco incandescente es: 𝟎. 𝟐𝟕 × 𝟏𝟎−𝟔 𝒋𝒐𝒖𝒍𝒆𝒔 = 𝟐𝟕𝟎𝟎𝟎𝟎 𝑱𝒐𝒖𝒍𝒆𝒔

2.4. Finalmente, suma la energía utilizada por los dispositivos eléctricos presentes en la casa de Rosalía para obtener la
energía total en J.

Por lo que, la energía que consume la bomba es: 1.62×10-6 joules.

La energía consumida por 2 focos ahorradores es: 𝟎. 𝟑𝟐𝟒 × 𝟏𝟎−𝟔 𝒋𝒐𝒖𝒍𝒆𝒔

La energía que consume un foco incandescente es: 𝟎. 𝟐𝟕 × 𝟏𝟎−𝟔 𝒋𝒐𝒖𝒍𝒆𝒔

𝐄 = 𝟏. 𝟔𝟐 × 𝟏𝟎−𝟔 𝐣𝐨𝐮𝐥𝐞𝐬 + 𝟎. 𝟑𝟐𝟒 × 𝟏𝟎−𝟔 𝐣𝐨𝐮𝐥𝐞𝐬 + 𝟎. 𝟐𝟕 × 𝟏𝟎−𝟔 𝐣𝐨𝐮𝐥𝐞𝐬 = 𝟐. 𝟐𝟏𝟒 × 𝟏𝟎−𝟔 𝐣𝐨𝐮𝐥𝐞𝐬

Por lo que la energía total conectada durante 45 minutos será el equivalente a:2.214×10 -6 joules
3. ¿Cuál es el costo del consumo de energía eléctrica de los aparatos, si el precio de 1 kilowatt-hora (kW ∙ h) es de $ 0.956?
Recuerda que para calcular los kW ∙ h se debe multiplicar la potencia de cada aparato en kW por la fracción de hora
que estuvieron funcionando:

kWh = kW ∙ h

En el segundo punto, calculamos la energía que los aparatos consumieron en 45 minutos, entonces para saber el costo
realizaremos la multiplicación de energía consumida por los aparatos en kWh.
Bomba:
𝐸 = 𝑃𝑡 = (0.6 𝑘𝑊)(0.75 ℎ𝑜𝑟𝑎𝑠) = 0.45𝑘𝑊ℎ

$0.956kWh
Costo de consumo durante 45 minutos = (0.45kWh) ) = $0.4302
1kWh

2 focos ahorradores: 𝐸 = 𝑃𝑡 = 0.120𝑘𝑊)(0.75 ℎ𝑜𝑟𝑎𝑠) = 0.09𝑘𝑊ℎ

$0.956)
Costo de consumo durante 45 minutos (0.09kWh) = $0.08604
1kWh

Por 1 foco incandescente: 𝐸 = 𝑃𝑡 = (0.1𝑘𝑊)(0.75 ℎ𝑜𝑟𝑎𝑠) = 0.075𝑘𝑊ℎ

$0.956)
Costo de consumo durante 45 minutos = (0.075kWh) = $0.0717
1kWh

El costo total del consumo de los aparatos en la casa de Rosalía en 45 minutos es de:

Costo total = costo de bomba + costo 2 focos + costo 1 foco

Costo total = $0.4302 + $0.8604 + $0.0717 = $0.58794

Costo total = $0.58794

4. Si tanto el transformador como la bomba de agua quedaron eléctricamente cargadas, ¿cuál es la fuerza de atracción
entre éstas? Recuerda que la distancia d es la distancia más corta entre las cargas: la hipotenusa del triángulo rectángulo
cuyos catetos son 8 m al norte y 6 m al este, los cuales separan al transformador de la bomba de agua.

8m 𝒒𝒎𝒐𝒕𝒐𝒓 = 𝟔𝟎𝟎 × 𝟏𝟎−𝟔 𝑪

𝒒𝒕𝒓𝒂𝒏𝒔=−𝟗𝟎𝟎𝟎×𝟏𝟎−𝟔𝑪 6m E
 Para determinar la distancia que hay entre la carga del transformador y la carga del motor calcularemos
empleando el teorema de Pitágoras

𝒓 = √𝒂𝟐 + 𝒃𝟐 = √(𝟖𝟐 ) + (𝟔𝟐 ) = √𝟔𝟒𝒎𝟐 + 𝟑𝟔𝒎𝟐 = √𝟏𝟎𝟎𝒎𝟐 =10m

Vamos a calcular la fuerza de atracción entre la carga del transformador y la carga del motor

𝑞𝑡𝑟𝑎𝑛𝑠 )(𝑞𝑚𝑜𝑡𝑜𝑟 ) 𝑁𝑚2 (−𝟗𝟎𝟎𝟎 × 𝟏𝟎−𝟔 𝑪)(𝟔𝟎𝟎 × 𝟏𝟎−𝟔 𝑪) −48600000 × 10−3 𝑁𝑚2
𝐹𝑇𝑀 = 𝑘 2 = (9 × 109 2 ) =
𝑟 𝐶 (10𝑚2 100𝑚2
−3
= 4 − 86,000 × 10 𝑁

𝑭𝑻𝑴 = −𝟒𝟖𝟔, 𝟎𝟎𝟎 × 𝟏𝟎−𝟑 𝑵

5. ¿Cuál es la intensidad del campo eléctrico generado por la descarga atmosférica?

Respetando la formula E= F/q

La intensidad del campo eléctrico que generó la descarga atmosférica se calculará en el trasformador, por lo
que realizamos la siguiente operación:

Datos: Fórmula: Resultado:

𝑓 𝑵
F= -360 N 𝐸= E= -720,000
𝑞 𝑪

−360 N
Qbomba=500*10-6 C. 𝐸=
500∗10−6 C

6. ¿Cuál fue la intensidad de corriente eléctrica del relámpago, si duró 0.0016 segundos?

Datos: Fórmula: Resultado:

𝑄
Qt= -8000* 10-6 C I= I= -5 A.
𝑡

−8000∗ 10−6 C
T=0.0016 segundos I=
0.0016 s

7. Debido a la descarga atmosférica, la bomba de agua se averió y debe remplazarse el devanado del motor. ¿Qué valor
de resistencia debe tener este devanado para que la bomba de agua funcione perfectamente?
𝑉 120𝑣
Empleando la ley de Ohm; 𝑅 = = = 24Ω
𝐼 5𝐴

La resistencia obtenida para el motor es: 𝑹 = 𝟐𝟒Ω

8. Por lo sucedido, Rosalía se percata de que sus gastos por mes, serán de $ 375.00, por lo que decide ahorrar diariamente
$ 30.00 durante 15 días.

8.1. Construye el plano cartesiano que representa el ahorro de Rosalía. Considera que el eje x son los días y el eje y son los ahorros.

8.2. Con base en el plano cartesiano:

8.2.1. ¿Cuánto habrá ahorrado Rosalía hasta el día 7?

Rosalía ahorro en el día 7 $210.00

8.2.2. ¿Cuál fue el total de su ahorro durante los 15 días?

Rosalía ahorro $450.00

8.2.3. ¿En qué día pudo haber cubierto el total de los gastos?

En el día 13 porque ya había juntado $390.00

9. Responde las preguntas siguientes sobre el electromagnetismo y las matemáticas:

9.1. Redacta en mínimo 5 renglones ¿Cuál es la importancia de las matemáticas en el estudio de fenómenos
electromagnéticos?

Desde mi punto de vista el álgebra va ligada a la física ya que los conocimientos y habilidades adquiridos en ambas
disciplinas están vinculados. Con la finalidad de realizar experimentos, y así resolver los ejercicios y problemas relacionados
con electromagnetismo, es necesario leer ecuaciones y también saber despejar la incógnita que nos haga falta para obtener
valores necesarios, así como nos brinda las tablas de conversiones, para lograr un resultado correcto.

9.2. Menciona en 5 renglones ¿Cuál ley electromagnética utilizas más en tu vida diaria? ¿por qué?
Por mi trabajo utilizo en diversas ocasiones las leyes de; Joule, Ohm, Watt

Con lo utilizado en este módulo acerca de las leyes mencionadas podría darme una idea de cuanto pagaría en mi recibo de
luz, también de cuantos watts debo comprar mis focos para ahorrar, en cuanto la ley de Ohm, me sirve para saber sobre
voltaje, resistencia y corriente en los celulares y dispositivos que suelen llegar para compostura.

La ley de Joule la plancha es un claro ejemplo de su aplicación en la vida diaria, una máquina para alaciar o rizar el cabello,
un calentador de agua.
