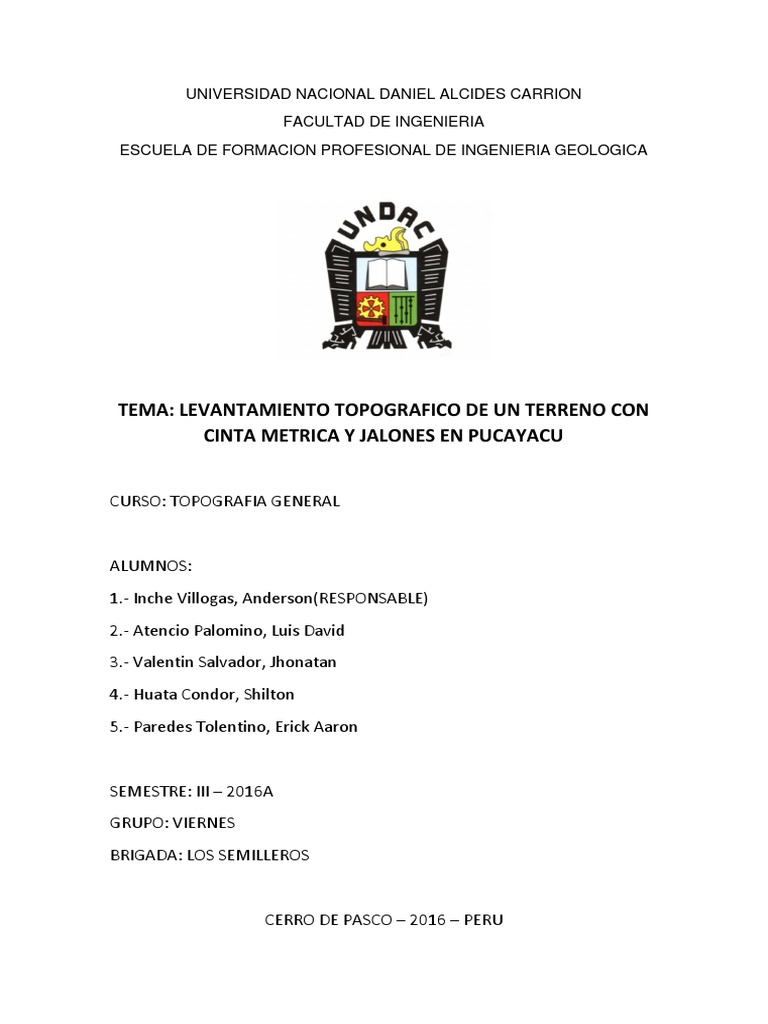

UNIVERSIDAD NACIONAL DANIEL ALCIDES CARRION
FACULTAD DE INGENIERIA
ESCUELA DE FORMACION PROFESIONAL DE INGENIERIA GEOLOGICA
TEMA: LEVANTAMIENTO TOPOGRAFICO DE UN TERRENO CON
CINTA METRICA Y JALONES EN PUCAYACU
CURSO: TOPOGRAFIA GENERAL
ALUMNOS:
1.- Inche Villogas, Anderson(RESPONSABLE)
2.- Atencio Palomino, Luis David
3.- Valentin Salvador, Jhonatan
4.- Huata Condor, Shilton
5.- Paredes Tolentino, Erick Aaron
SEMESTRE: III – 2016A
GRUPO: VIERNES
BRIGADA: LOS SEMILLEROS
CERRO DE PASCO – 2016 – PERU
INDICE
I. INTRODUCCION
II. OBJETIVOS
2.1. OBJETIVO GENERAL
2.2. OBJETIVO ESPECIFICOS
III. UBICACIÓN
IV. ACCESO
V. LINDEROS Y LIMITES
VI. EQUIPOS Y MATERIALES UTILIZADOS
VII. MARCO TEORICO
7.1. LEVANTAMIENTO TOPOGRAFICO
7.2. CLASES DE LEVANTAMIENTO
7.3. TIPOS DE LEVANTAMIENTOS TOPOGRAFICOS
7.4. PRECISION
7.5. COMPROBACIONES
7.6. NOTAS DE CAMPO
7.7. ERRORES
7.8. POLIGONAL
VIII. METODOLOGIA
IX. PROCEDIMIENTO
9.1. PROCEDIMIENTOS DE CAMPO
9.2. PROCEDIMIENTOS DE GABINETE
X. RESULTADOS
10.1 DATOS RECOLECTADOS EN TERRENO
XI. DISCUSION DE RESULTADOS
XII. COCLUSIONES
XIII. RECOMENDACIONES
XIV. BIBLIOGRAFIA
ANEXOS
I. INTRODUCCION
Es sumamente grato poner, al alcance de cuantos desean tener o ampliar nociones
fundamentales de topografía, ya en el aspecto académico y/o practico.
El informe que presento a consideración de todos los estudiantados, sin pretender que
sea uno de los mejores, no hago ora cosa que presentar en forma concreta, clara
precisa, los conceptos necesarios para la solución de problemas topográficos; para el
cual en cada tema tratado, primero se detalla la pare teórica, para llevar esos conceptos
a la práctica. En la práctica se detalla el instrumental requerido, trabajo de campo
trabajo de gabinete, las que están desarrolladas paso a paso; por lo que, servirá como
guía.
Esperando que el informe cumpla su cometido, cubra los objetivos para los cuales fue
escrita; los integrantes de la brigada 1 grupo viernes agradece las sugerencias que
hubiera al respecto.
II. OBJETIVOS
2.1. OBJETIVO GENERAL
Analizar el uso y manejo de los equipos e instrumentos topográficos, desarrollando
habilidades y técnicas, para su aplicación en la planificación de los levantamientos
topográficos, de acuerdo a los requerimientos del ingeniero geólogo, en las diversas
áreas de la ingeniería y participar en la supervisión de trabajos topográficos de cualquier
índole.
2.2. OBJETIVOS ESPECÍFICOS
Define y analiza los conceptos básicos de topografía, tipos de levantamientos
topográficos, la teoría de errores, medida de distancia, uso de escalas, medida de
ángulos y direcciones, y reconocer los equipos topográficos para aplicar en los trabajos
de campo y gabinete.
Aplicar los conocimientos de altimetría y nivelación topográfica, determinar el error de
cierre, precisión y compensación. Desarrolla casos de nivelación geométrica:
diferencial, recíproca y múltiple. Conoce y maneja correctamente los instrumentos en
las mediciones altimétricas. Realizar un circuito de nivelación de una poligonal cerrada
y trazos de nivelación de perfil longitudinal, secciones transversales, y pendientes.
Conoce y maneja correctamente el teodolito, realizando lectura de distancia y ángulos.
Efectuar levantamiento planímetrico por el método de radiación, intersección de visuales
y poligonación. Determina las coordenadas topográficas (manual y con Excel), áreas y
el dibujo. Realiza levantamiento taquimétrico de detalles, calcula la estadía aplicando el
método tradicional y el programa Survey.
III. UBICACIÓN
El levantamiento topográfico del terreno, se encuentra ubicado en la
quebrada de la comunidad Campesina de Pucayacu, localidad de
San Juan Pampa, distrito de Yanacancha, Provincia de Pasco y
Región Pasco
IV. ACCESO
La ruta de acceso al terreno es por vía terrestre de la ciudad de San
Juan Pampa por la carretera a milpo hasta la altura kilómetro 1+000
por la calle columna Pasco
V. LINDEROS Y LIMITES
El terreno objeto del levantamiento topográfico tienen los siguientes
linderos por el:
Norte: cerco perimétrico de la Universidad Nacional Daniel Alcides
Carrión
Este: Comunidad Campesina de Pucayacu
Sur: El asentamiento humano Carmen Chico
Oeste: Asentamiento Humano Columna Pasco
VI. EQUIPOS Y MATERIALES UTILIZADOS
Cinta métrica (Measuring Tarelone) de 50mts, 4 jalones, estacas, tachuelas,
libreta de campo, calculadora, brújula (Bruntom), lupa
VII. MARCO TEÓRICO
7.1. LEVANTAMIENTO TOPOGRÁFICO
Tiene como objeto medir extensiones de tierra tomando los datos
necesarios para poder representar sobre un plano, a escala. U forma
y accidentes.
Es el arte para medir distancias horizontales y verticales entre
puntos y objetos sobre la superficie terrestre, medir ángulos entre
líneas terrestres.
7.2. CLASES DE LEVANTAMIENTO
7.2.1. Levantamiento Fotogramétricos-. Son levantamientos que se
hacen con ayuda de fotografías aéreas o terrestres para grandes
extensiones de terreno se está generalizando este tipo de trabajo
debido a las grandes ventajas que aportan.
7.2.2 Levantamiento Topograficos.
A. Levantamiento Topográficos Planímetricos. Cuando solo se
consideran las características del terreno proyectadas en un plano
horizontal sin tener en cuenta las diferencias de alturas entre metros
B. Levantamiento Topográficos Altimétricos. Cuando
se consideran las diferencias de altura.
7.2.3. Levantamiento Geodésico Son levantamientos de grandes
precisiones y que toman en cuenta la verdadera forma, tamaño y
masa de a tierra. Necesariamente debe involucrarse la curvatura
terrestre y la verdadera dirección de la gravedad
7.3 TIPOS DE LEVANTAMIENTOS TOPOGRAFICOS
AGRIMENSURA.Delimita los terrenos, calcula las áreas, efectua
parcelaciones, ubica hitos de marcatorio y formula informes
técnicos
TOPOGRAFIA PARA CATASTRO Puede ser rural o urbano,
sirve para el control de las propiedades del estado. Asi mismo
tiene como objeto definir, fijar e identificar los límites de áreas y
propiedades.
TOPOGRAFIA PARA VIAS DE COMUNICACIÓN O DE RUTA.
Estudia, traza y controlo los proyectos longitudinales. Ejemplo:
Caminos, carreteras, redes colectoras de aguas residuales, red
de tendido de cables eléctricos, ferrecorriles, etc
TOPOGRFIA PARA CONTRUCCIONES: Se usa para
determinar y localizar puntos, líneas y niveles que servirán como
guía para el proceso constructivo de la obra.
TOPOGRAFIA PARA IRRIGACIONES. Estudia, traza y controla
los proyectos en grandes masas de agua (lagos, mareas, ríos,
etc). Aplicada también a medir el caudal y volumen de las
corrientes de agua.
FOTOGRAFIA PARA TRABAJOS SUBTERRANEOS.
Permite controlar las operaciones dentro de las minas, orientar y
trazar la construcción de túneles .Esta rama requiere
necesariamente combinar las operaciones de las superficies con
las mediciones subterráneas.
7.4 PRECISION
Es la aproximación relativa o aparente a la verdad. Es el grado
de perfección con que se realiza una operación o se establece un
resultado.
7.5 COMPROBACIONES
Siempre se debe comprobar las medidas y los cálculos
ejecutados, estos descubren errores y equivocaciones y determinan
el grado de precisión obtenida.
7.6 NOTAS DE CAMPO
Siempre deben tomarse en libretas especiales de registros y con
toda claridad para no tener que pasarlas posteriormente, es decir,
se toman en limpio; deben incluirse la mayor cantidad de datos
complementarios posibles para evitar malas interpretaciones ya que
es muy común que los dibujos los hagan diferentes personal
encargadas del trabajo de campo.
7.7 ERRORES
Se llama error a toda clase de inexactitudes inevitables (acto
equivocado o desacertado), que son debidas ya sean a las
imperfecciones de los instrumentos, ya os efectos orgánicos del
operador y otros. De esta manera toda medida que se realiza en
topografía nunca tendrá un valor verdadero, sino aproximada o valor
probable.
A. PERSONALES
Proviene de la imperfección de los sentidos y de las distracciones
o equivocaciones. Ejemplo Puede cometerse un error al leer el
círculo graduado en un teodolito
B. INSTRUMENTALES
Se debe a la imperfección a la construcción y ajustes de los
instrumentos.
C. NATURALES
Es debido al viento la humedad, la refracción, la temperatura, la
curvatura terrestre, los obstáculos, etc.
7.8 POLIGONAL
Es una serie de líneas rectas unidas entre sí, que van enlazando
puntos situados a lo largo de un itineraria topográfico se tiene:
poligonal cerrado y dos poligonal abierto
7.8.1 POLIGONAL CERRADO
Es cuando se parte de un punto cualquiera y se tiene que volver a
ese punto, ósea la estación de partida coincide con la estación final.
Se emplea en levantamientos de terreno
7.8.2 POLIGONAL ABIERTA
Es cuando se parte de un punto y no se regresa a ese punto. Se
emplea en levantamientos de carreteras, líneas férreas, canales,
galerías, etc.
VIII. METODOLOGIA
