Guía incircuit de
Microcontroladores.

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

Atmel 8051, AVR 8-Bit Risk

Algunas ocasiones se necesitara conectar un cristal al pin

XTAL1 o ser conectado entre XTAL1 y XTAL2

Microchip PICs

Buscar los esquemas del dispositivo (datasheet) para

conocer los pinouts y detalles de programación

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

EEPROMs
I2C and SPI

Microwire

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

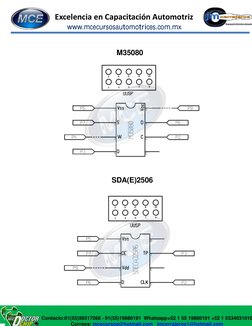

M35080

SDA(E)2506

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52
Correos: mcecursos@hotmail.com 1 55 19880191 +52 1 5534031010
jmcerrajeros1@hotmail.com
Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

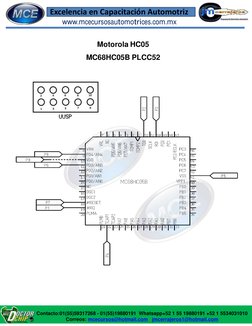

Motorola HC05
MC68HC05B PLCC52

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

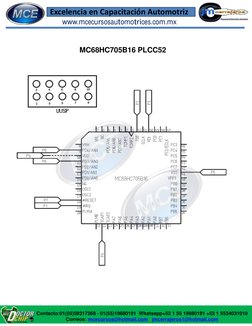

MC68HC705B16 PLCC52

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

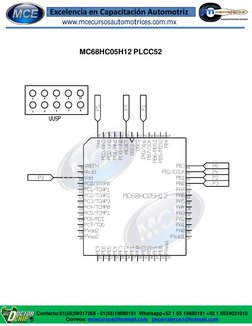

MC68HC05H12 PLCC52

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

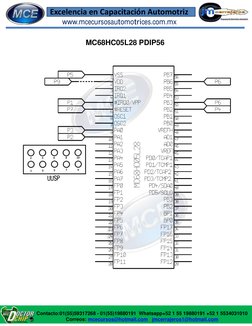

MC68HC05L28 PDIP56

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC05X16/32 QFP64

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

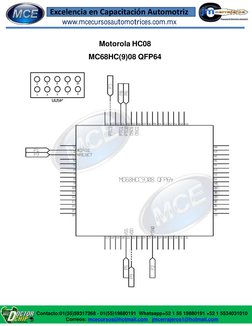

Motorola HC08
MC68HC(9)08 QFP64

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC08AZ32 QFP100

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC08AS20 PLCC52

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

Motorola HC11
MC68HC11A8/E9 PLCC52

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11E QFP64

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11E SDIP56

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11EA9 PLCC52

Levanta VDDSYN pin numero 23

Reemplaza el oscilador cristal por uno de 8MHZ .
Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010
Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11F1 PLCC68

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11K PLCC84

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx
UUSP (UPA-USB Serial Programmer) 25

MC68HC11K QFP80

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11KA2/4 PLCC68

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11KA2/4 QFP64

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11KG4 QFP100

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11KS PLCC68

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11L6 PLCC68

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11P2 PLCC84

Levanta VDDSYN pin numero 68

Reemplaza el oscilador cristal por uno de 8MHZ .

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11PA8 QFP64

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC11PH8 PLCC84

LIFT Vddsyn (68) pin

REPLACE ORIGINAL QUARTZ RESONATOR WITH A 8MHz ONE
See Application Note: EB422.PDF available from www.freescale.com

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

Motorola HC12
MC68HC(9)12B32 QFP80

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC(9)12D60(A) QFP80

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC68HC(9)12D60(A)/DG128(A) QFP112

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

Motorola HCS12
MC9S12Dx64/128/256 QFP80

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

MC9S12Dx64/128/256 QFP112

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

78K0/HC912 Adaptador

Soporta los siguientes dispositivos

NEC uPD780828A, uPD780973/4, uPD780948/9

Motorola (Freescale) 68HC912D60(A)DG128(A),
68HC912DC128A

78K0 in circuit programming via 14 wire connection using J2

connector (Pins 15 and 16 are not used) uPD780828A
connections
uPD780973/4
connections
uPD780948/9
connections

78K0 programming by a test board

Solda el microcontrolador a la tarjeta de prueba y conéctalo al
conector de 24 pines J1.

HC912 programming by a test board

Solda el microcontrolador a la tarjeta de
prueba y conéctalo al conector de 24 pines J1.
El led deberá parpadear durante la lectura y
escritura.

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

Jumpers and Connectors Description

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

uPD780824/6/8A

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

uPD780973/4

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

uPD780948/9

68HC912 QFP112
Desolder the MCU from the target board by hot air solder.
Solder the MCU on the 912D60/DG128 testing board according the picture below

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

68HC912 QFP112

Para el microcontrolador 68HC912 QFP112 hay que desoldarlo de

la placa electrónica y soldarlo en la tarjeta de prueba
912D60/DG128 de acuerdo a la imagen de abajo

- Verifica que no excitan cortos circuitos entre pines después de

soldarlo con ayuda de un multimetro
- Coloca la tarjeta 912D60/DG128 en el adaptador 78K0/HC912
(conector J1 de 24 pines) identifica el pin 1.
- Conecta el adaptador 78K0/HC912 en el UPA

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

STMicroelectronics ST6
ST6240 QFP80

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

ST6245 QFP52

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

ST6249 QFP68

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

Adaptador TMS

Soporta los siguinetes dispositivos

TMS370cx0x, TMS370cx5x, TMS375c006
TMS370cx36 and TMS370cx42 con adaptador adicional

Descripción de los zócalos

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
 Excelencia en Capacitación Automotriz
www.mcecursosautomotrices.com.mx

Esquemas de adaptadores adicionales

Esquema para adaptador TMS370cx36

Esquema para adaptador TMS370cx42

Contacto:01(55)59317268 - 01(55)19880191 Whatsapp+52 1 55 19880191 +52 1 5534031010

Correos: mcecursos@hotmail.com jmcerrajeros1@hotmail.com
