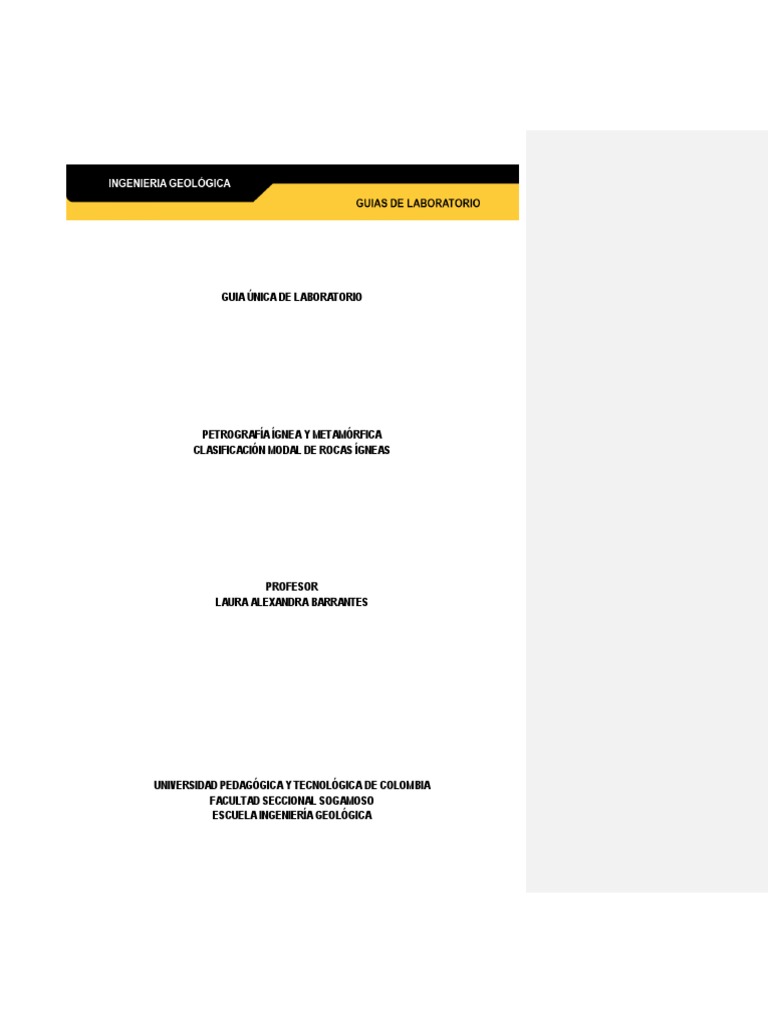

GUIA ÚNICA DE LABORATORIO

PETROGRAFÍA ÍGNEA Y METAMÓRFICA

CLASIFICACIÓN MODAL DE ROCAS ÍGNEAS

PROFESOR
LAURA ALEXANDRA BARRANTES

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

FACULTAD SECCIONAL SOGAMOSO
ESCUELA INGENIERÍA GEOLÓGICA
 I. MARCO TEORICO

Walter Huang, 1991 propuso una clasificación básica, que a diferencia de las clasificaciones de Streckeisen
1976 (a continuación), esta tiene en cuenta directamente las texturas hipoabisales en la nomenclatura, así el
lugar de formación de la roca, le da un papel protagonico a la ocurrencia o no del Cuarzo y más que
porcentajes de minerales, el usa proporciones. Esta Clasificación se recomienda principalmente para muestras
macroscópicas haciendo énfasis en las rocas más comunes.

CLASIFICACION MACROSCOPICA DE LAS ROCAS IGNEAS.

Huang, Walter T. En Petrología, 1991
Sin embargo, teniendo en cuenta las texturas según el tamaño absoluto y el grado de cristalinidad de la roca y
usando el procedimiento a continuación se puede clasificar una roca ígnea al emplear los diagramas de
clasificación modal propuestos por Streckeisen 1976, los cuales recomienda usar la IUGS (International Union
Geological Science)

Clasificación
ultramáficas
Si

Si MAFICOS
>50% de An Si
Clasificación
≥ 90% en
Si gabróicas
Plagioclasas
TXT. TXT.
TOBACEA HOLOCRISTALINA no
no
Clasificación Streckeisen
Si
intrusivas

Clasificación no
para tobas
Clasificación Streckeisen
volcánicas

Si
MAFICOS Triangulo de
basaltos
≥ 35%

En caso que la textura sea Holohialina, no es posible usar los diagramas de clasificación modal, ya que
estos requieren porcentajes minerales para su uso.
Diagrama 1. Clasificación para rocas Intrusivas ( Holocristalinas) con <90% de máficos. Según Le Bas y
Streckeisen (1991). Tomado de Castro Dorado (1989). Recuperado de explorock.com
Diagrama 2. Clasificación para rocas Volcánicas (No Holocristalinas) con <90% de máficos. Según Le
Bas y Streckeisen (1991). Tomado de Castro Dorado (1989). Recuperado de explorock.com
Simplificación de las clasificaciones (uso macroscópico):

Existe una modificación sencilla de la clasificación Streckeisen 1976 en Le Maitre, 2002, que resulta útil para
muestras macroscópicas en campo; en donde agrupan las rocas así:

Para rocas Holocristalinas, <90% máficos

Rocas Graníticas (Acidas intrusivas): 2, 3ª, 3b, 4 y 5.

Las cuales tienen <90% máficos y Cuarzo entre 20 y
60%.

Rocas Sieníticas (Intermedias intrusivas): 6ª, 6b, 6c,

7ª, 7b, 7c, 8ª, 8b y 8c. Las cuales contienen, < 20%
Cuarzo y aproximadamente >30% de Feldespatos
Alcalinos y hasta un 10% de Feldespatoides.

Rocas Dioríticas, Gabróicas y Anortosíticas: 9ª,

9b,9c, 10ª, 10b y 10c. Estas rocas contienen < 20%
Cuarzo y aproximadamente >70% de Plagioclasas y
hasta un 10% de Feldespatoides. Hay que tener en
cuenta que:

Dioritas: <50% An en Plagioclasas. Estas son

intermedias intrusivas con mayor proporción de
plagioclasas que Feldespatos Alcalinos.
Gabros: 50-90% de An en Plagioclasas
Anortositas: >90% de An en plagioclasas

Rocas Sieniticas Feldespatoídicas: 11 y 12.

Rocas Dioriticas Feldespatoidicas: 13 y 14.
Rocas Gabroicas Feldespatoidicas: 13 y 14.
Feldespatoíditas: 15.
Para rocas Hipocristalinas ó Hipohialinas con
<90% máficos.

Rocas acidas
 Rocas Riolíticas: 1y 2, con >20 % de
Cuarzo y mayor proporción de Feldespatos
Potásicos frente a las Plagioclasas.
 Rocas Dacíticas: 3. con >20 % de Cuarzo
y mayor proporción de Plagioclasas que
Feldespatos Potasicos.

Rocas Intermedias
 Rocas Traquíticas: 4ª,4b,4c, 5ª, 5b, 5c,
6ª, 6b y 6 c. con <20% de Cuarzo ó <10%
de Feldespatoides y mayor proporción de
Feldespatos Alcalinos (aprox. >30%) que
Plagioclasas.
 Rocas andesiticas: con <20% de Cuarzo
ó <10% de Feldespatoides y mayor
proporción de Plagioclasas que
Feldespatos Alcalinos y <35% de minerales
máficos.

Rocas Basálticas (Básicas): con <20% de Cuarzo

ó <10% de Feldespatoides y mayor proporción de
Plagioclasas que Feldespatos Alcalinos y >35% de
minerales máficos.

Rocas Fonolíticas: 8 y 9. Con Feldespatoides entre

el 10 y 60% y mayor proporción de Feldespatos
Alcalinos que Plagioclasas.

Rocas Tefríticas: 10 y 11. Con Feldespatoides

entre el 10 y 60% y mayor proporción de
Plagioclasas que Feldespatos Alcalinos.

Rocas Foidíficas: 12ª,12b y 12 c. Con >60% de

Feldespatoides.
 Diagrama 3. Clasificación de rocas gabroicas (intrusivas básicas <90% de máficos y >50% de An en
Plagioclasas)) cuyas componentes están representadas por Plagioclasa (Pl), Piroxeno (Px), Olivino (Ol) y
Plagioclasa (Pl), Ortopiroxeno (Opx) y Clinopiroxeno (Cpx) según Le Bas y Streckeisen (1991). Tomado
de Castro Dorado (1989). Recuperado de explorock.com enero 2017

Diagrama 4. Clasificación de rocas gabroicas (intrusivas básicas, <90% de máficos y >50% de An en

Plagioclasas) cuyas componentes están representadas por Plagioclasa (Pl), Piroxeno (Px) y Hornblenda
(Hb) según Le Bas y Streckeisen (1991). Tomado de Castro Dorado (1989). Recuperado de
explorock.com enero 2017
 Diagrama 5. Clasificación de rocas ultramáficas (intrusivas u holocristalinas >90% máficos) cuyas
componentes están representadas por Olivino (Ol), Ortopiroxeno (Opx) y Clinopiroxeno (Cpx) según Le
Bas y Streckeisen (1991). Tomado de Castro Dorado (1989). Recuperado de explorock.com enero 2017

Diagrama 6. Clasificación de rocas ultramáficas (intrusivas u holocristalinas >90% máficos) cuyas

componentes están representadas por Olivino (Ol), Piroxeno (Px) y Hornblenda (Hb) según Le Bas y
Streckeisen (1991). Tomado de Castro Dorado (1989). Recuperado de explorock.com enero 2017
Meteorización de la roca

Termino Descripción Grado

Roca fresca No hay decoloración, la roca presenta apariencia brillante y solo I
ocasionalmente se observan superficies manchadas
Roca La roca se observa sana y solo se aprecia meteorización penetrativa en II
débilmente las discontinuidades donde puede estar decolorada. De lo contrario, la
meteorizada roca se observa fresca con apariencia cristalina.
Roca La fracción de suelo disminuye en forma gradual hasta desaparecer; la III
moderadamente roca no es friable en general, pero se observa decolorada. Disminuyen
meteorizada gradualmente las superficies de oxidación. La roca es menos resistente
que los grados I y II.
Roca altamente La fracción de suelo aumenta en proporción de limo y arena. En la IV
meteorizada fracción de la roca se observa material parcialmente friable (en general
se deja romper fácilmente con el martillo). Abundan fragmentos con las
caras de las fracturas manchadas por óxidos.
Roca Suelo con estructuras heredadas. Disminución de la fracción arcillosa. V
completamente Ocasionalmente hay fragmentos de roca.
meteorizada
Suelo Suelo sin estructuras heredadas, baja densidad, con mayor proporción VI
de arcilla.
Terminología para describir el grado de meteorización de una roca (con base en Geological Society of
London, 1990). Ajustada de descripción en núcleos para descripción de muestra de puño

II. OBJETIVOS
 Clasificar las rocas Igneas (Acidas, Intermedias, Basicas o Ultrabasicas) usando las
clasificaciones de Streckeisen Y Wualter Huang.
 Comprender la relación entre el contenido mineralógico y la nomenclatura de roca
 Asociar los diferentes tipos de magmas según el contenido de sílice, con la nomenclatura
de las rocas.

III. MATERIALES Y EQUIPOS

 1 Muestra de roca macroscópica
 1 muestra microscópica de roca (sección delgada) en lo posible que sea correspondiente a la
muestra macroscópica
 Estereo-micróscopio con luz blanca (en su defecto lupa geológica de 10x ó 20x)
 Micróscopio óptico
 Lente micrometrada
 Rayador ó cortapapel
  Formato de descripción y clasificación
 Bata blanca de laboratorio
 Magneto
 Carta de color para rocas Munsell

IV. METODOLOGÍA

1. Describa el patrón textural de la roca (grado de cristalinidad, estructura, textura según el tamaño
absoluto y relativo, textura según la forma, índice de color…)
Así mismo con la ayuda de la carta de color para rocas Munsell, compare sistemáticamente la roca
con las diferentes paletas de colores y defina el color dominante de la roca; también evalué el grado
de meteorización según GSL; en el caso que la roca presente un grado de meteorización igual o
mayor a IV, se recomienda clasificar roca con otro método no petrografico, ya que los minerales se
alteran a tal punto en que no es posible su identificación óptica.
2. Realice la estimación modal del porcentaje mineral, por el método de conteo e puntos o por
comparación visual con las cartas de estimación (practica minerales)
3. Seleccione el diagrama correcto para la clasificación:
Identifique el grado de cristalinidad de la roca, si es Holocristalina y tiene menos de 90% de
minerales máficos, use el diagrama 1 de clasificación para rocas intrusivas, esta roca puede tener
textura según el tamaño absoluto fanerítica, porfirofanerítica, pegmatitica ó Aplitica; si la clasificación
obtenida por el diagrama 1 termina en gabro o es un gabro (contiene <90% de máficos y >50% de
An en Plagioclasas) deberá clasificar adicionalmente con el diagrama 3 o 4, según sea la
composición de su roca. Si la roca Holocristalina y tiene más de 90%, es una roca ultrabásica y
puede clasificarse por los diagramas 5 si carece de Hornablenda ó por el diagrama 6, si contiene
Hornablenda.
Si el grado de cristalinidad no es Hipohialino o Hipocristalino y tiene menos del 90% de minerales
máficos, deberá usar el diagrama 2 de rocas volcánicas; esta roca puede tener textura Afanítica ó
porfiroafanítica, en el caso de que contenga un % de máficos entre 35% y 90% es un Basalto.
4. Según el diagrama seleccionado, se requerirá realizar un recalculo del 100% de los componentes.
P.e. en el caso de los diagramas 1 y 2 (intrusivas y volcánicas) los componentes que definen la
clasificación de la roca solamente son:
 Q: Cuarzo, tridimita ó cristobalita
 A: Feldespatos alcalinos (Ortoclasa, Sanidina, Anortoclasa, Microlina y plagioclasa tipo Albita)
 P: Plagioclasas (menos albita) y escapolita
 F: Feldespatoides (Nefelina, Sodalita, Lucita, analcime, Kalsilite, Cancrinita y noseana)
En el caso que la roca contenga Feldespatoides, no habrá Cuarzo, ya que estos no son compatibles, por lo
tanto deberá usarse uno de los dos diagramas ternarios (superior ó inferior).
Si se tiene la siguiente composición Modal de una roca Holocristalina con <90% de minerales Máficos:

mineral % Q
Escenciales Cuarzo 40
Plagioclasa 30
Microclina 11
Hornblenda 8
Anortoclasa 6
Accesorios Apatito 3
Zircón 2
Secundarios Clorita ----
Sericita ---- A P
Total 100

Para poder hacer uso del diagrama se debe recalcular al 100% los porcentajes de Q, P y A (para este caso)
realizando un regla de tres sencilla. En este caso llamaremos “q” el nuevo porcentaje recalculado de Q, “p” el
nuevo porcentaje recalculado de P, y “a” el nuevo porcentaje recalculado de A; de tal forma que la suma de
estos tres componentes sea igual a 100.
Ejemplo:
Q 40%
P 30%
+ A 17%
87% 100%
40% %q
30% %p
17% %a

q= (40*100)/87= 46 p= (30*100)/87= 34 a= (17*100)/87= 20

q+p+a= 100

Los porcentajes recalculados serán los empleados en el diagrama ternario, en donde cada vértice equivale al
100% de un componente, por lo tanto el lado opuesto a ese vértice será el 0%. Por lo tanto al trazar los tres
componentes, estos deberán intersectarse en un punto, el cual quedara en una zona con determinada
nomenclatura (nombre de la roca clasificada). En este caso la roca sería: Monzogranito

Nota: Este procedimiento deberá realizarse para cada diagrama ternario, según sus componentes y si la
intersección de las líneas esta intersecta también una línea divisoria, hay que hacer nuevamente la estimación
modal de los porcentajes, para así obtener la nomenclatura correcta.
 5. Agregar sufijos y prefijos, según se requiera, con el fin de que el nombre dado a la roca sea integro.

Es posible agregar a la clasificación modal obtenida por Streckeisen los siguientes prefijos, según el caso:
 Feno: En el caso de las rocas porfiroafaniticas la IUGS recomienda usar este prefijo, al referirse a una
roca con fenocritales, a partir de los cuales fue clasificada la roca. Aunque también es bien conocido
el prefijo Porfido: Cuando la roca presenta una textura porfirítica, solo que en este caso puede ser
intrusiva P.e. Porfido granito.
 Micro: se relaciona con texturas intrusivas de grano fino (hipoabisales), en ese caso es valido los dos
nombres; p.e. granito aplitico ó micro granito; Diabasa ó micro gabro, granodiorita aplitica ó micro
granodiorita. Etc
 Meta: Cuando la roca ígnea evidencia en su textura efectos de metamorfismo leve, conservando aun
las características texturales de roca ígnea.
 Leuco: cuando la roca es leucocratica. P.e. leuco granito
 Mela: cuando la roca es melanocratica. P.e. melagabro

También se pueden agregar los siguientes sufijos, teniendo en cuenta calificativos mineralógicos o texturales,
tales como:
 Mineralógicos:
Diorita hornblendica (se refiere a que el mineral máfico más abundante de la Diorita es la Hornblenda)
Granito biotítico (se refiere a que el mineral máfico más abundante del Granito es la Biotita)
 Texturales:
Andesita Porfirítica (se refiere a que la andesita presenta textura porfiroafanítica)
Melagabro porfirítico (se refiere a un gabro melanocratico con textura porfirofanerítica)

6. Diligenciar el formato adjunto teniendo en cuenta el código asignado a la roca.

Para recordar que se debe escribir en cada casilla, por favor use este formato en Word y revise los
comentarios.
2. Descripción macroscópica
Color: Grado de meteorización: Comentado [A1]: p.e. yellowish brown

Estructura: Índice del color: Comentado [A2]: Roca fresca

Textura según el tamaño absoluto:
Mineral
Minerales esenciales
Roca débilmente meteorizada
Roca moderadamente meteorizada
2.1 Mineralogía (Estimación visual) Comentado [A3]: Maciza, Orbicular
% Tamaño Alteración Minerales secundarios Miarolítica, Rapakivi, Cordada
Almoadillada, Bandeada, Escorácea, Púmacea, Amigdalar.

Comentado [A4]:
Hololeucocrático<10%
Leucocrático 10-30% máficos
Mesocrático 31-60% máficos
Melanocrático 61 – 90% máficos
Hipermelánico >90% máficos
Comentado [A5]: Fanerítica,Porfiroafanítica, Pegamtitica,
Observaciones Aplítica, Diabásica, Lamprofídica, Afanítica, Porfiroafanítica
Comentado [A6]: Mf, F, M, G, Mg.
accesorios
Minerales

Comentado [A7]: Cloritización, Sericitización, Uralitización,

Sausuritización, Biotitización.
Comentado [A8]: Minerales producto de alteración o
introducción sin importar el % en la roca. No cristalizarón en la
Tamaño: Mf= muy fino (<30µ); F= fino (30-250µ); M= medio (250µ-2mm); G= grueso (2-16mm); Mg= muy grueso camara magmática.
(>16mm) Comentado [A10]: La sección delgada presenta
2.2 Clasificación imperfecciones…. Se observan microfracturas de x mm. Rellenas por
minerales como.. .
Porcentajes de minerales recalculados al 100% A P
Comentado [A9]: Minerales >5% cristalizados en la cámara
magmática
NOMBRE DE LA ROCA Comentado [A11]: Minerales <5% cristalizados en la cámara
Modificado de Streckeisen, 1976 en Le Maitre, 2002 magmática

Huang, Walter T. en Petrologia, 1991 Comentado [A12]: Realizar el recalculo respecto a los minerales
requeridos por diagram ternario a emplear. p.e. diagrama
Modificado de Streckeisen, 1976 en Le Maitre, 2002 requiere
porcentaje de Cuarzo, Feldespatos potásicos y Plagioclasa ó
Feldespatoides, feldespatos potásicos y Plagioclasa.
 3. Descripción microscópica
INDICE DEL COLOR MICROESTRUCTURA: Comentado [A13]:
Leucocrático<30% máficos
GRADO DE CRISTALINIDAD Cristalinidad (%) Mesocrático 31-60% máficos
Tamaño de los Relativo Melanocrático 61 – 90% máficos
Ultrabásico >90% máficos
cristales
Según

Absoluto Vidrio volcánico

Comentado [A14]: Escorácea
TEXTURAS

Forma de los Cristales Púmacea

cristales Amigdalar
Vesicular
Microtexturas Minerales involucrados
ESPECIFI

Comentado [A15]: Holocristalino

CAS

Hipocristalino
Hipohialino
Holohialino
3.1 Mineralogía (Conteo de puntos)
Comentado [A16]: Equigranular
MINERALES % FORMA TAMAÑO ALTERACIONES Inequigranular
Euh Sub Anh Mf F M G Mg Comentado [A17]: Fanerítica,Porfiroafanítica, Pegamtitica,
Aplítica, Diabásica, Lamprofídica, Afanítica, Porfiroafanítica
ACCESORIO ESENCIALES
MINERAL MINERALES MINERALES

Comentado [A18]: Panidiomórfica, Hipiodiomórfica,

Alotriomórfica.
Comentado [A19]: Poikilitica, pertita, antipertita, grafica,
mirmequítica, simplectítica, corona de reacción, Ofítica, Bubofítica,
Seríada, kink-bands, Agpaítica, Intersertal, Microlitas, esferulítica,
Variolítica, Traquítica, Pilotaxítica, Esquelética, Cumulofírica,
Perlítica, Fluidal.
SECUND S
A-RIOS
ES

Tamaño: Mf= muy fino (<30µ); F= fino (30-250µ); M= medio (250µ-2mm); G= grueso (2-16mm); Mg= muy grueso
(>16mm)
3.2 Clasificación microscópica
Porcentajes minerales recalculados al 100% A P Comentado [A20]: Realizar el recalculo respecto a los minerales
requeridos por diagrama ternario Modificado de Streckeisen, 1976
en Le Maitre, 2002 si la roca contiene cuarzo, entonces los
Nota: Si la roca es hipoabisal, para los nombres de roca según Streckeisen, escriba el prefijo referente a la textura minerales recalculados son: Cuarzo (Q), Feldespatos potásicos
(A) y Plagioclasa (P) ó si tien feldespatoides los minerales son:
según el tamaño absoluto, p.e. Porfido-Sienogranito. Adicional al nombre de la roca, escriba el ó los minerales máficos Feldespatoides (F), feldespatos potásicos (A) y Plagioclasa (P).
más abundantes, p.e. Granodiorita Hornbléndica.
NOMBRE DE LA ROCA
Comentado [A21]: Riolíta, Dacita, Riodacita, Andesita, Traquita,
SEGÚN STRECKEISEN 1976 Basalto, Gabro, Diorita, Sienita, Granodiorita, Tonalita, Monzonita,
Clasificación según lugar de cristalización y textura (tamaño absoluto): Granito, Cuarzodiorita, Monzogabro, Cuarzogabro. .
Comentado [A22]: Plutónica, Hipoabisal, Volcanica.
OTRAS CLASIFICACIONES Comentado [A23]: Para usar las otras clasificaciones se debe
(Si la roca contiene >35% minerales máficos) hacer el recalculo de los minerales correspondientes para cada
diagrama ternario.
Basaltos (rocas volcánicas)
Rocas gabróicas según Streckeisen (Holocristalinas con 35-90%
máficos)
Rocas ultrabásicas intrusivas según Streckeisen (Holocristalinas con >90%
máficos)

V. FORMATOS A UTILIZAR
Nombre: _________________________________________________ cod:
Nombre: _________________________________________________ cod:
2. Descripción macroscópica
Color: Grado de meteorización:
Estructura: Indice del color:
Textura según el tamaño absoluto:
2.1 Mineralogía (Estimación visual)
Mineral % Tamaño Alteración Minerales secundarios
Minerales
esenciales

Observaciones
accesorios
Minerales

Tamaño: Mf= muy fi no (<30µ); F= fi no (30-250µ); M= medi o (250µ-2mm); G= grues o (2-16mm); Mg= muy grues o (> 16mm)
2.2 Clasificación
A P
Porcentajes de minerales recalculados al 100%

NOMBRE DE LA ROCA
Modificado de Streckeisen, 1976 en Le Maitre, 2002
Huang, Walter T. en Petrologia, 1991
 3. Descripción microscópica
INDICE DEL COLOR MICROESTRUCTURA:
GRADO DE CRISTALINIDAD
Cristalinidad (%)
Relativo
Según

Tamaño de los cristales

Absoluto Vidrio volcanico
Forma de los cristales Cristales
TEXTURAS

Microtexturas Minerales involucrados

ESPECIFICAS

3.1 Mineralogía (Conteo de puntos)

FORMA TAMAÑO
MINERALES % ALTERACIONES
Euh Sub Anh Mf F M G Mg
ESENCIALES
MINERALES
ACCESORIOS
MINERALES
SECUNDA-RIOS
MINERALES

Tamaño: Mf= muy fi no (<30µ); F= fi no (30-250µ); M= medi o (250µ-2mm); G= grues o (2-16mm); Mg= muy grues o (> 16mm)
3.2 Clasificación
A P
Porcentajes minerales recalculados al 100%

N o t a : Si la ro ca es hipo abisal, para lo s no mbres de ro ca según Streckeisen, escriba el prefijo referente a la textura según el tamaño abso luto , p.e. P o rfido -
Sieno granito . A dicio nal al no mbre de la ro ca, escriba el ó lo s minerales máfico s más abundantes, p.e. Grano dio rita Ho rnblendica.

NOMBRE DE LA ROCA
SEGÚN STRECKEISEN 1976
Clasificación según lugar de cristalización y textura (tamaño absoluto):
OTRAS CLASIFICACIONES
(Si la roca contiene >35% minerales máficos)
Basaltos (rocas volcanicas)
Rocas gabroicas según Streckeisen (Holocristalinas con 35-90% máficos)
Rocas ultrabasicas intrusivas según Streckeisen (Holocristalinas con >90% máficos)
 VI. BIBLIOGRAFÍA

ADAMS, A., MACKENZIE, W. S., & GUILFORD, C. (n.d.). Atlas de roca sedimentarias.

BUCHER K.; GRAPES R. (2011): Petrogenesis of metamorfic rocks. 8th. Ed Springer.

CASTRO, A (2015): Petrografía de rocas ígneas y metamórficas. Paraninfo.

HUANG W. (1991) Petrología. México: Edit. Uthea,

LE MAITRE (2002): Igneous rocks, A classification and glossary of terms. Cambridge University Press.

MANOSALVA, S. (2011) Guías de laboratorio de Petrografía Ignea. Universidad pedagógica y Tecnologica de

Colombia. 1ra Ed.

MELGAREJO J. C. (2003): Atlas de asociaciones minerales en lámina delgada. Universidad de Barcelona.

SEN, G. (2014). Petrology.

TARBUCK, E., & Lutgens, F. K. (2005). Ciencias de la Tierra.

VERNON R.H. Y G.L. CLARKE (2008): Principles Of Metamorphic Petrology. Cambridge University.

WILSON, M. (1995): Igneous Petrogénesis. London: Unwin Hyman,, 466 p

WINTER, John D. (2011): An introduction to igneous and metamorphic petrology. New Jersey: Prentice Hall
