5.5 Estudio del Factor de Potencia
¿Qué es?
Es un indicador sobre el correcto aprovechamiento de la energía, de forma general es
la cantidad de energía que se ha convertido en trabajo.
El factor de potencia puede tomar valores entre 0 y 1, lo que significa que:
El valor ideal del factor de potencia es 1, esto indica que toda la energía
consumida por los aparatos ha sido transformada en trabajo.
Por el contrario, un factor de potencia menor a la unidad significa mayor
consumo de energía necesaria para producir un trabajo útil.
El factor de potencia se obtiene dividiendo la energía activa (KW) entre la
energía aparente (KVA)
Triangulo de potencias.
El llamado triángulo de potencias es la mejor forma de ver y comprender de forma
gráfica qué es el factor de potencia o coseno de “fi” (Cos°) y su estrecha relación con
los restantes tipos de potencia presentes en un circuito eléctrico de corriente alterna.

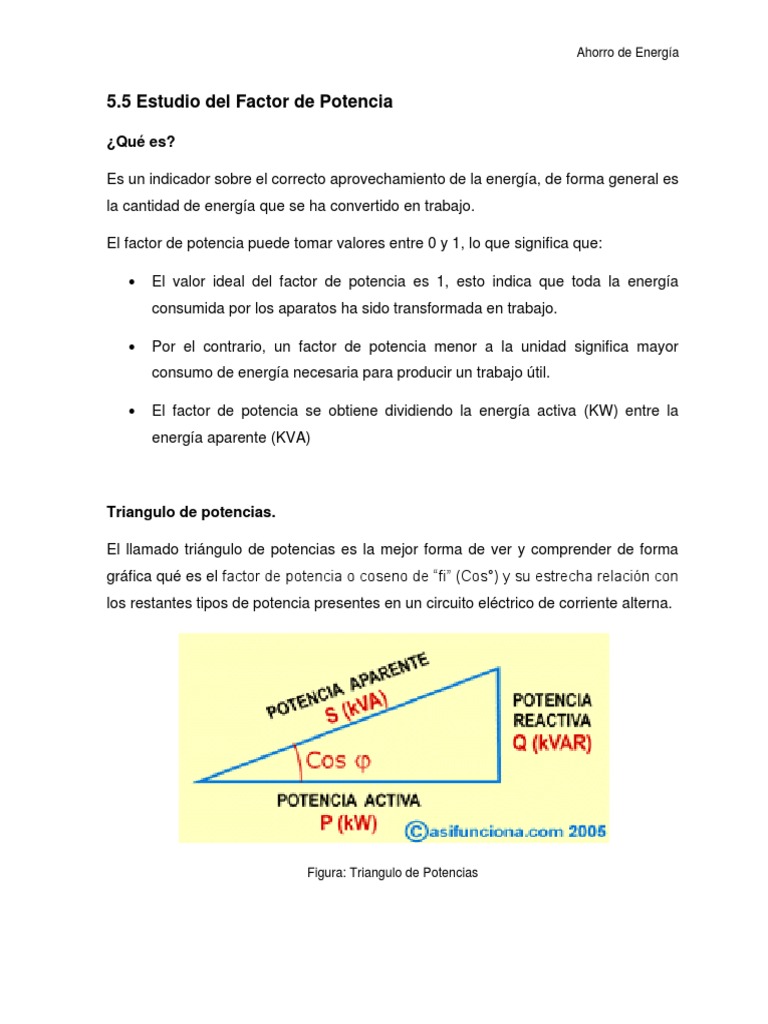

Figura: Triangulo de Potencias
Ahorro de Energía
Como se podrá observar en el triángulo de la ilustración, el factor de potencia o coseno
de “fi” (Cos°) representa el valor del ángulo que se forma al representar gráficamente
la potencia activa (P) y la potencia aparente (S), es decir, la relación existente entre la
potencia real de trabajo y la potencia total consumida por la carga o el consumidor
conectado a un circuito eléctrico de corriente alterna.
Esta relación se puede representar también, de forma matemática, por medio de la
siguiente fórmula:
Figura: Formula para la Obtención del Cos° o Factor de Potencia.
Otros problemas de un bajo F.P.
Mayor consumo de corriente
Aumento de las pérdidas en conductores
Desgaste prematuro de los conductores
Sobrecarga de transformadores y líneas de distribución
Incremento en caídas de voltaje
Beneficios al corregir un F.P.
Disminución de pérdidas en los conductores
Reducción de las caídas de tensión
Aumento de la disponibilidad de potencia de Transformadores y líneas
Incremento de la vida útil de las instalaciones eléctricas
Reducción del costo de su facturación de energía eléctrica
Como se corrige.
En algunos equipos es necesario compensar el consumo reactivo de energía mediante
bancos de capacitores
Ahorro de Energía
¿Qué es un banco de capacitores?
Son equipos que se instalan en sistemas eléctricos, tanto en baja como en mediana y
alta tensión, ya que son de utilidad para corregir el F.P. todo esto para evitar la
penalización que la empresa suministradora impone.
Bancos de capacitores.
Se pueden manejar tres arreglos para la aplicación de capacitores, los
cuales pueden combinarse entre sí según el arreglo que más beneficie en
cada caso.
Figura: Arreglo para la Aplicación de Capacitores.
Otros métodos de corrección de F.P.
A menudo es posible ajustar el factor de potencia de un sistema a un valor muy próximo
a la unidad.
Esta práctica es conocida como corrección del factor de potencia y se realiza mediante
la conexión a través de conmutadores, en general automáticos, de bancos de
condensadores o de inductores.
Por ejemplo:
El efecto inductivo de las cargas de motores puede ser corregido localmente mediante
la conexión de condensadores. En determinadas ocasiones pueden instalarse motores
Ahorro de Energía
síncronos con los que se puede inyectar potencia capacitiva o reactiva con tan solo
variar la corriente de excitación del motor.
