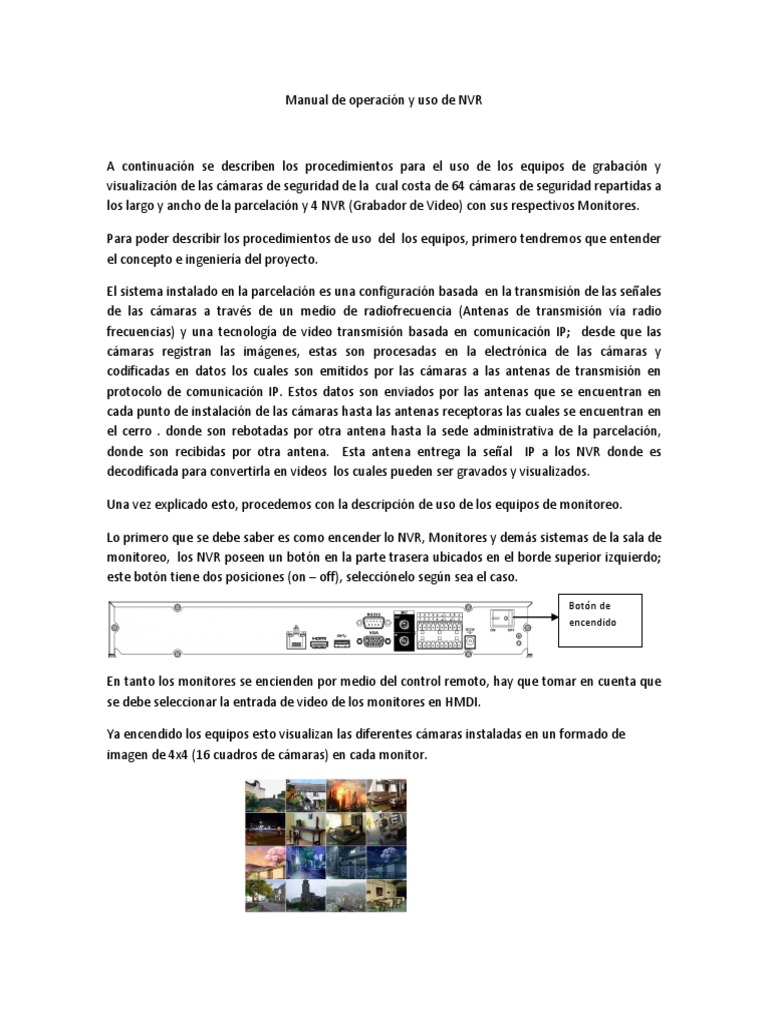

Manual de operación y uso de NVR

A continuación se describen los procedimientos para el uso de los equipos de grabación y

visualización de las cámaras de seguridad de la cual costa de 64 cámaras de seguridad repartidas a
los largo y ancho de la parcelación y 4 NVR (Grabador de Video) con sus respectivos Monitores.

Para poder describir los procedimientos de uso del los equipos, primero tendremos que entender
el concepto e ingeniería del proyecto.

El sistema instalado en la parcelación es una configuración basada en la transmisión de las señales

de las cámaras a través de un medio de radiofrecuencia (Antenas de transmisión vía radio
frecuencias) y una tecnología de video transmisión basada en comunicación IP; desde que las
cámaras registran las imágenes, estas son procesadas en la electrónica de las cámaras y
codificadas en datos los cuales son emitidos por las cámaras a las antenas de transmisión en
protocolo de comunicación IP. Estos datos son enviados por las antenas que se encuentran en
cada punto de instalación de las cámaras hasta las antenas receptoras las cuales se encuentran en
el cerro . donde son rebotadas por otra antena hasta la sede administrativa de la parcelación,
donde son recibidas por otra antena. Esta antena entrega la señal IP a los NVR donde es
decodificada para convertirla en videos los cuales pueden ser gravados y visualizados.

Una vez explicado esto, procedemos con la descripción de uso de los equipos de monitoreo.

Lo primero que se debe saber es como encender lo NVR, Monitores y demás sistemas de la sala de
monitoreo, los NVR poseen un botón en la parte trasera ubicados en el borde superior izquierdo;
este botón tiene dos posiciones (on – off), selecciónelo según sea el caso.
Botón de
encendido

En tanto los monitores se encienden por medio del control remoto, hay que tomar en cuenta que
se debe seleccionar la entrada de video de los monitores en HMDI.

Ya encendido los equipos esto visualizan las diferentes cámaras instaladas en un formado de
imagen de 4x4 (16 cuadros de cámaras) en cada monitor.
 Como seleccionar una cámara para visualizarla en pantalla completa.

Para visualizar una imagen primero se debe elegir la cámara a ampliar, luego se da doble clic con el
botón izquierdo del mouse. Para volver al formado de 16 cámara se da doble clic nuevamente al
botón izquierdo del mouse.

Otra forma es dar un clic con el botón derecho del mouse, aparece un menú. Seleccionar View 1,
seguido del número de la cámara a ver.

Para regresar a 16 cámaras seguir el mismo procedimiento y seleccionar View 16.

1 Cámara

16 Cámaras

Como reproducir una grabación

Para buscar y visualizar una grabación dar click en el botón derecho del mouse, aparece un menú,
dar click en Search
Aparece la siguiente pantalla

1. Imagen de la cámara a ver

2. Tipo de búsqueda (grabación o por imagen)
3. Calendario ( seleccionar la fecha en la cual ocurrió el evento)
4. Tipo de reproducción y cámaras a visualizar (una sola cámara, 4 cámaras, 8 0 16 cámaras)
5. Periodo de búsqueda (dar click y seleccionar cuantas horas sed quiere ver)
6. Marcar para mantener el video
7. Selección de video
8. Botones de reproducción, pausa y avance del video
9. Barra de progreso de grabación
10. Barra de unidad de tiempo
11. Inicio y corte de video click para backup
12. fin y corte de video click para backup

Para realizar un backup una vez seleccionada la cámara, fecha y hora a respaldar dar clich en inicio
de video clic (11) luego en fin de video click (12), dar click en backup, colocar memoria usb,
aparece un cuadro para seleccionar la memoria usb
Seleccionar la memoria en cuention y aparece el siguiente cuadro, donde se selecciona el video a
grabar y la dirección del mismo

Presionar start para iniciar el backup

 Como registrar una cámara en el sistema

Dar un clic con el botón derecho del mouse, aparece un menú, seleccionar Remote Device

Luego aparece el siguiente cuadro

Click en Device Search, se deplegan todas las direcciones IP de las cámaras instaladas, seleccionar
la deseada.

Dar click en Añadir (add) y la información de la cámara pasara a la parte inferior del cuadro, luego
click en aplicar y en salvar, salir del menú dando click derecho del mouse hasta salir por completo.
Cabe destacar que se debe saber la información de la dirección IP de la cámara o cámaras a
agregar al sistema.
