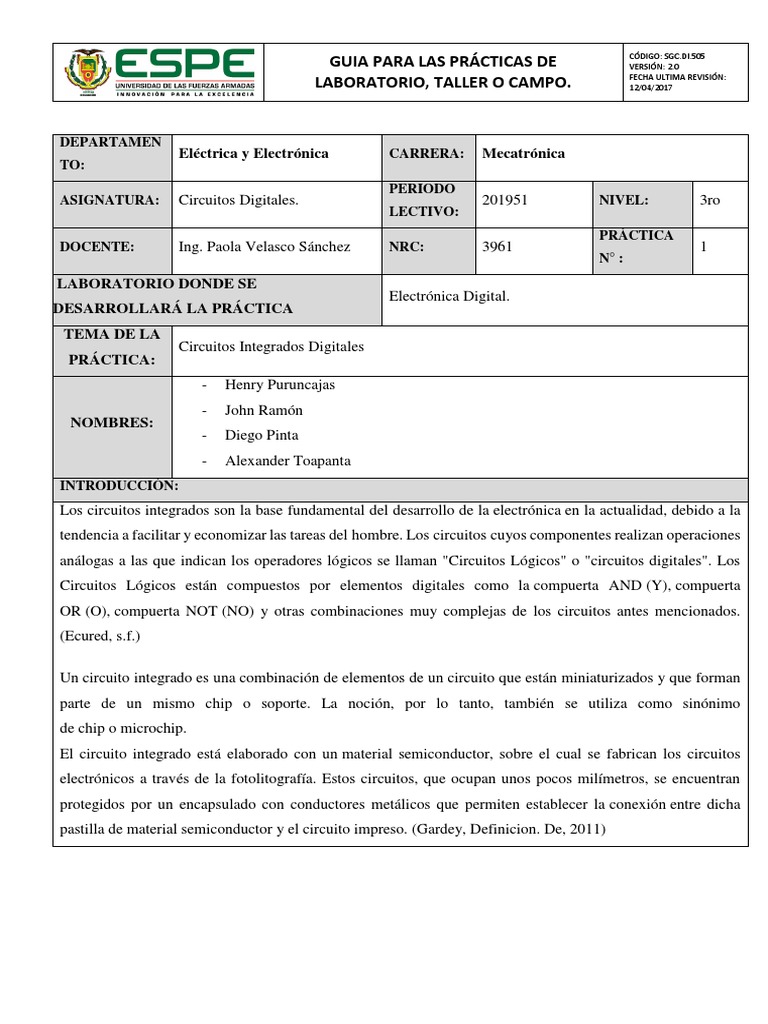

CÓDIGO: SGC.DI.

505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 12/04/2017

DEPARTAMEN
Eléctrica y Electrónica CARRERA: Mecatrónica
TO:
PERIODO
ASIGNATURA: Circuitos Digitales. 201951 NIVEL: 3ro
LECTIVO:
PRÁCTICA
DOCENTE: Ing. Paola Velasco Sánchez NRC: 3961 1
N° :
LABORATORIO DONDE SE
Electrónica Digital.
DESARROLLARÁ LA PRÁCTICA
TEMA DE LA
Circuitos Integrados Digitales
PRÁCTICA:
- Henry Puruncajas
- John Ramón
NOMBRES:
- Diego Pinta
- Alexander Toapanta
INTRODUCCIÓN:
Los circuitos integrados son la base fundamental del desarrollo de la electrónica en la actualidad, debido a la
tendencia a facilitar y economizar las tareas del hombre. Los circuitos cuyos componentes realizan operaciones
análogas a las que indican los operadores lógicos se llaman "Circuitos Lógicos" o "circuitos digitales". Los
Circuitos Lógicos están compuestos por elementos digitales como la compuerta AND (Y), compuerta
OR (O), compuerta NOT (NO) y otras combinaciones muy complejas de los circuitos antes mencionados.
(Ecured, s.f.)

Un circuito integrado es una combinación de elementos de un circuito que están miniaturizados y que forman
parte de un mismo chip o soporte. La noción, por lo tanto, también se utiliza como sinónimo
de chip o microchip.
El circuito integrado está elaborado con un material semiconductor, sobre el cual se fabrican los circuitos
electrónicos a través de la fotolitografía. Estos circuitos, que ocupan unos pocos milímetros, se encuentran
protegidos por un encapsulado con conductores metálicos que permiten establecer la conexión entre dicha
pastilla de material semiconductor y el circuito impreso. (Gardey, Definicion. De, 2011)
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 12/04/2017

Imagen 1. Circuitos integrados (Gardey, Definicion. De, 2011)

Simbología. - La simbología utilizada para representar las puertas lógicas puede ser la que hemos visto, llamada
"Tradicional", y la ANSI. La ANSI es más moderna y cada vez va siendo más aceptada por la industria. Aquí
te dejamos los símbolos ANSI y su tradicional equivalente. (areatecnologia, s.f.)

Imagen 2. Simbología de circuitos integrados lógicos (areatecnologia, s.f.)

A continuación, se muestra la configuración interna de algunos circuitos integrados:

 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 12/04/2017

Imagen 3. Diagramas internos de los circuitos integrados (Turmero, s.f.)

Universalidad de las compuertas

La mayoría de los circuitos consisten en combinaciones de compuertas lógicas básicas, Todas las expresiones
Booleanas están formadas por algunas combinaciones de las operaciones básicas OR, AND e INVERSOR. De
este modo cualquier expresión puede implantarse con las compuertas OR, AND e INVERSOR. Sin embargo,
también es posible hacerlo únicamente con arreglos de compuertas NAND/NOR, las mismas que realizan las
tres operaciones Booleanas, OR, AND e INVERSOR.

Imagen 4. Ejemplo de universalidad de compuertas

 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 12/04/2017

Algebra de Boole
En 1854, en su obra “An Investigation of the Laws of Thought” el matemático inglés George Boole desarrolló
un álgebra que afecta a conjuntos de dos tipos: conjunto vacío y conjunto lleno. Esta álgebra se puede extrapolar
a sistemas que tienen dos estados estables, “0” y “1”, encendido y apagado, abierto y cerrado, ... Boole nunca
conoció las tremendas repercusiones de su álgebra, pues no fue hasta 1939, en que Claude. E. Shannon publicó
su obra “A Symbolic Analysis of Relay” and “Switching Circuits”, cuando se estableció la relación existente
entre el álgebra de Boole y el estudio de los circuitos electrónicos. (Landín, s.f.)
Las tres operaciones o funciones lógicas del álgebra de Boole fueron la suma, a multiplicación y la negación.
La prioridad de estos operadores es: primero la negación, después la multiplicación y por último la suma. El
álgebra de Boole son las matemáticas de los circuitos digitales. Para todas variables a, b y c que pertenecen al
conjunto de álgebra de Boole se cumplen, entre otras propiedades:

Imagen 5. Propiedades del algebra de Boole (Landín, s.f.)

OBJETIVOS:
 Verificar el funcionamiento de las compuertas lógicas básicas.
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 12/04/2017

 Demostrar la universalidad de las compuertas NAND y NOR.

MATERIALES:
INSUMOS:
 Circuitos integrados 74LS00, 74LS02, 74LS08,
REACTIVOS: 74LS32, 74LS86.
No aplica  Diodos emisores de luz LED
 Resistencias de 330 Ω.
 Dip switch push micro
EQUIPOS:
 Fuentes de alimentación
 Protoboard
MUESTRA:
No aplica
INSTRUCCIONES:
Verifique que cuenta con todos los materiales indicados en la guía de laboratorio.
Verifique el funcionamiento de los equipos a utilizar en la práctica.
Mantenga el orden en su mesa de trabajo.
Presente el trabajo preparatorio
ACTIVIDADES POR DESARROLLAR:

I. Compuertas Lógicas
1. Coloque correctamente los circuitos integrados sobre el protoboard.
2. Polarice cada uno de los circuitos integrados, de acuerdo a hoja de especificación.
3. Arme cada uno de los circuitos que se muestran en la figura. Verifique su funcionamiento de acuerdo a
la tabla de verdad de dos entradas de cada circuito.
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 12/04/2017

CIRCUITO I CIRCUITO II

CIRCUITO III CIRCUITO IV

CIRCUITO V
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 12/04/2017

II. Universalidad de las compuertas NAND y NOR

4. Realice las conexiones con las compuertas lógicas NAND y NOR de acuerdo a las figuras que se
muestran a continuación. Verifique los teoremas booleanos para cada caso.
5.
5.1.Universalidad de la compuerta NAND

5.2.Universalidad de la compuerta NOR

RESULTADOS OBTENIDOS:

1. Muestre los resultados obtenidos para cada una de las salidas de las actividades desarrolladas.
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 12/04/2017

CIRCUITO I

𝑨 𝑩 ̅̅̅̅̅̅̅̅
𝑨+𝑩

0 0 1

0 1 0

1 0 0

1 1 0

CIRCUITO II

𝑨 𝑩 ̅̅̅̅
𝑨𝑩

0 0 1

0 1 1

1 0 1

1 1 0

CIRCUITO III

𝑨 𝑩 𝑨𝑩

0 0 0

0 1 0

1 0 0

1 1 1
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 12/04/2017

CIRCUITO IV

𝑨 𝑩 𝑨+𝑩

0 0 0

0 1 1

1 0 1

1 1 1

CIRCUITO V

𝑨 𝑩 𝑨⊕𝑩

0 0 0

0 1 1

1 0 1

1 1 0

2. Señale la diferencia entre compuerta lógica y compuerta digital

3. Para que casos se recomienda utilizar compuertas con salida de colector abierto

CONCLUSIONES:

RECOMENDACIONES:

BIBLIOGRAFÍA:
 CÓDIGO: SGC.DI.505
GUIA PARA LAS PRÁCTICAS DE VERSIÓN: 2.0
FECHA ULTIMA REVISIÓN:
LABORATORIO, TALLER O CAMPO. 12/04/2017

Bibliografía
 areatecnologia. (s.f.). Obtenido de Electrónica Digital :
https://www.areatecnologia.com/electronica/electronica-digital.html

 Ecured. (s.f.). Obtenido de Circuitos integrados: https://www.ecured.cu/Circuitos_integrados_digitales

 Gardey, J. P. (2011). Definicion. De. Obtenido de circuito integrado: https://definicion.de/circuito-

integrado/

 Landín, P. (s.f.). Electrónica Digital. Obtenido de Tecnología 4º ESO:

https://www.edu.xunta.gal/centros/iesfelixmuriel/system/files/Electr%C3%B3nica%20digital.pdf

 Turmero, P. (s.f.). monografias. Obtenido de Prácticas de Electrónica Digital II:

monografias.com/trabajos101/practicas-electronica-digital-ii/practicas-electronica-digital-ii.shtml

FIRMAS

F: F:
………………………………… F: ………………………………………
…………. ………………………………… ……………
…………….
Nombre: Ing. Paola Velasco Nombre: Ing. Marco Pilatasig
Sánchez Nombre: Ing. Marco Pilatasig COORDINADOR/JEFE DE
COORDINADOR DE ÁREA LABORATORIO
DOCENTE DE CONOCIMIENTO
