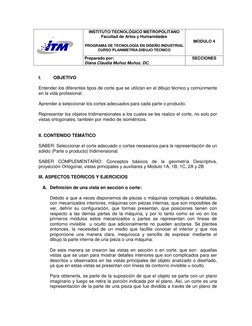

INSTITUTO TECNOLÓGICO METROPOLITANO
Facultad de Artes y Humanidades
MODULO 4
PROGRAMA DE TECNOLOGÍA EN DISEÑO INDUSTRIAL
CURSO PLANIMETRÍA-DIBUJO TÉCNICO
Preparado por: SECCIONES
Diana Claudia Muñoz Muñoz. DC.
I. OBJETIVO
Entender los diferentes tipos de corte que se utilizan en el dibujo técnico y comúnmente
en la vida profesional.
Aprender a seleccionar los cortes adecuados para cada parte o producto.
Representar los objetos tridimensionales a los cuales se les realizo el corte, no solo por
vistas ortogonales, también por medio de isométricos.
II. CONTENIDO TEMÁTICO
SABER: Seleccionar el corte adecuado o cortes necesarios para la representación de un
sólido (Parte o producto) tridimensional.
SABER COMPLEMENTARIO: Conceptos básicos de la geometría Descriptiva,
proyección Ortogonal, vistas principales y auxiliares y Modulo 1A, 1B, 1C, 2A y 2B
III. ASPECTOS TEÓRICOS Y EJERCICIOS
A. Definición de una vista en sección o corte:
Debido a que a veces disponemos de piezas o máquinas complejas o detalladas,
con mecanizados interiores, máquinas con piezas internas, que son imposibles de
ver, definir su configuración, que formas presentan, que posiciones tienen con
respecto a las demás partes de la máquina, y por lo tanto como se vio en los
primeros módulos estos mecanizados o partes se representan con líneas de
contorno invisible u oculto que adicionalmente no pueden acotarse. Se plantea
entonces, la necesidad de un medio que facilite conocer el interior y que nos
proporcione una manera clara, inequívoca y sencilla de expresar mediante el
dibujo la parte interna de una pieza o una máquina.
De esta manera se crearon las vistas en sección o en corte, que son aquellas
vistas que se usan para mostrar detalles interiores que son complicados para ser
descritos u observados en las vistas principales del objeto analizado o diseñado,
ya que en estas vistas se presentan con líneas de contorno invisible u oculto.
Para obtenerla, se parte de la suposición de que el objeto se parte con un plano
imaginario y luego se retira la porción indicada por el plano. Así, un corte es una
representación de la parte de una pieza que fue dividida a través de un plano de
corte donde este último crea una superficie que se representa en una vista junto
con todo lo que se encuentra detrás de ella. (Ver ejemplos en las Figuras 1, 2 y 3)
FIGURA 1. Pieza y plano de corte.
Imagen tomada de www.monografias.com –Corte, Secciones y Roturas)
FIGURA 2. Pieza y plano de corte
Imagen tomada de Aplicaciones Creativas – Peralta y Villa
FIGURA 3. Pieza y plano de corte
Imagen tomada de Dibujo Técnico – Giesecke, Mitchell y otros

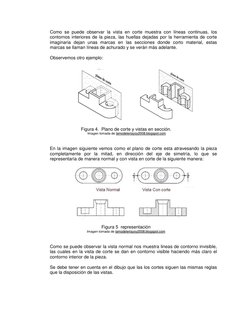

Como se puede observar la vista en corte muestra con líneas continuas, los
contornos interiores de la pieza, las huellas dejadas por la herramienta de corte
imaginaria dejan unas marcas en las secciones donde corto material, estas
marcas se llaman líneas de achurado y se verán más adelante.
Observemos otro ejemplo:
Figura 4. Plano de corte y vistas en sección.
Imagen tomada de lamodeleriayoy2008.blogspot.com
En la imagen siguiente vemos como el plano de corte esta atravesando la pieza
completamente por la mitad, en dirección del eje de simetría, lo que se
representaría de manera normal y con vista en corte de la siguiente manera:
Figura 5 representación
Imagen tomada de lamodeleriayoy2008.blogspot.com
Como se puede observar la vista normal nos muestra lineas de contorno invisible,
las cuales en la vista de corte se dan en contorno visible haciendo más claro el
contorno interior de la pieza.
Se debe tener en cuenta en el dibujo que las los cortes siguen las mismas reglas
que la disposición de las vistas.

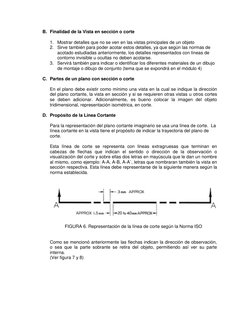

B. Finalidad de la Vista en sección o corte
1. Mostrar detalles que no se ven en las vistas principales de un objeto
2. Sirve también para poder acotar estos detalles, ya que según las normas de
acotado estudiadas anteriormente, los detalles representados con líneas de
contorno invisible u ocultas no deben acotarse.
3. Servirá también para indicar o identificar los diferentes materiales de un dibujo
de montaje o dibujo de conjunto (tema que se expondrá en el módulo 4)
C. Partes de un plano con sección o corte
En el plano debe existir como mínimo una vista en la cual se indique la dirección
del plano cortante, la vista en sección y si se requieren otras vistas u otros cortes
se deben adicionar. Adicionalmente, es bueno colocar la imagen del objeto
tridimensional, representación isométrica, en corte.
D. Propósito de la Línea Cortante
Para la representación del plano cortante imaginario se usa una línea de corte. La
línea cortante en la vista tiene el propósito de indicar la trayectoria del plano de
corte.
Esta línea de corte se representa con lineas extragruesas que terminan en
cabezas de flechas que indican el sentido o dirección de la observación o
visualización del corte y sobre ellas dos letras en mayúscula que le dan un nombre
al mismo, como ejemplo: A-A, A-B, A-A´, letras que nombraran también la vista en
sección respectiva. Esta línea debe representarse de la siguiente manera según la
norma establecida.
FIGURA 6. Representación de la línea de corte según la Norma ISO
Como se mencionó anteriormente las flechas indican la dirección de observación,
o sea que la parte sobrante se retira del objeto, permitiendo así ver su parte
interna.
(Ver figura 7 y 8)
FIGURA 7. Dirección de las flechas y plano observado.
Imagen tomada de Dibujo Mecánico - Ingeniería Asistida - Simulaciones
FIGURA.8. Dirección de las flechas y plano observado
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
En la siguiente figura podemos observar la forma correcta de interpretar una vista
en sección teniendo en cuenta la dirección de las flechas en la línea de corte y dos
ejemplos incorrectos en los cuales se identifica la falla cometida.

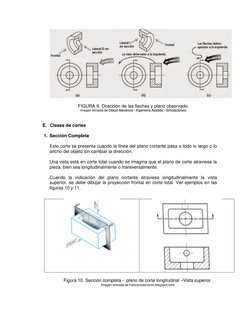

FIGURA 9. Dirección de las flechas y plano observado.
Imagen tomada de Dibujo Mecánico - Ingeniería Asistida - Simulaciones)
E. Clases de cortes
1. Sección Completa
Este corte se presenta cuando la línea del plano cortante pasa a todo lo largo o lo
ancho del objeto sin cambiar la dirección.
Una vista está en corte total cuando se imagina que el plano de corte atraviesa la
pieza, bien sea longitudinalmente o transversalmente.
Cuando la indicación del plano cortante atraviesa longitudinalmente la vista
superior, se debe dibujar la proyección frontal en corte total. Ver ejemplos en las
figuras 10 y 11.
Figura 10. Sección completa - plano de corte longitudinal –Vista superior
Imagen tomada de franciscoaorozco.blogspot.com

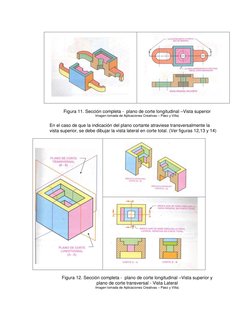

Figura 11. Sección completa - plano de corte longitudinal –Vista superior
Imagen tomada de Aplicaciones Creativas – Páez y Villa)
En el caso de que la indicación del plano cortante atraviese transversalmente la
vista superior, se debe dibujar la vista lateral en corte total. (Ver figuras 12,13 y 14)
Figura 12. Sección completa - plano de corte longitudinal –Vista superior y
plano de corte transversal - Vista Lateral
Imagen tomada de Aplicaciones Creativas – Páez y Villa)
Cuando la indicación del plano cortante atraviesa longitudinalmente la vista frontal, se
debe dibujar la proyección superior en corte total, para este tipo de corte observar los
ejemplos en las figuras 12 y 13.
Figura 13. Sección completa - plano de corte longitudinal –Vista Frontal
imagen tomada de franciscoaorozco.blogspot.com
Figura 14. Sección completa - plano de corte longitudinal –Vista Frontal
Imagen tomada de Dibujo Mecánico - Ingeniería Asistida - Simulaciones
Cuando la indicación del plano cortante atraviesa transversalmente la vista frontal, se
debe dibujar la vista lateral en corte total.
Observar los ejemplos en las figuras 15 y 16.
Figura 15. Sección completa - plano de corte transversal en Vista Frontal
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
Figura 16. Sección completa - plano de corte transversal en Vista Frontal
Imagen tomada de Dibujo Mecánico - Ingeniería Asistida - Simulaciones
2. Media sección o corte a 90o
Cuando se tiene un objeto simétrico o montaje puede dibujarse mostrando sólo
una mitad del objeto, representándolo sólo hasta la línea de centro y la otra mitad
en vista completa. El uso de este tipo de corte es principalmente en dibujos de
montaje donde los detalles interiores y exteriores se ven claramente y sólo se
necesitan dimensiones entre centros y las totales.
La semi vista interior y la exterior se separan por medio de una línea de eje, ya que
la operación de corte es imaginaria y la arista aparentemente producida por el
plano de corte, al entrar o salir, no existe sobre la superficie del objeto.

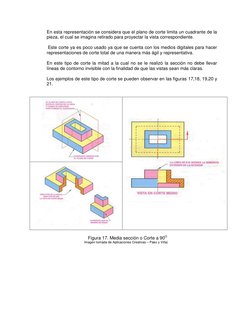

En esta representación se considera que el plano de corte limita un cuadrante de la
pieza, el cual se imagina retirado para proyectar la vista correspondiente.
Este corte ya es poco usado ya que se cuenta con los medios digitales para hacer
representaciones de corte total de una manera más ágil y representativa.
En este tipo de corte la mitad a la cual no se le realizó la sección no debe llevar
líneas de contorno invisible con la finalidad de que las vistas sean más claras.
Los ejemplos de este tipo de corte se pueden observar en las figuras 17,18, 19,20 y
21.
Figura 17. Media sección o Corte a 90O
Imagen tomada de Aplicaciones Creativas – Páez y Villa)
Figura 18. Media sección o Corte a 90O
Imagen tomada de Aplicaciones Creativas – Páez y Villa)
Figura 19. Media sección o Corte a 90O
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
Figura 20. Media sección o Corte a 90O - Sistema Europeo
Imagen tomada de es.slideshare.net/jmarulanda/cortesysecciones final
Figura 21. Media sección o Corte a 90O - Sistema Europeo
Imagen tomada de Monografias.com
3. Corte o sección desviada
Cuando el plano cortante pasa de un lado a otro del objeto y es desviado para incluir
características que no están en la línea recta. El corte adopta un recorrido quebrado,
de tal forma que el recorrido se realiza pasando por todos aquellos elementos que
sea preciso mostrar.
Se utiliza para aquellas piezas cuyos elementos se encuentran situados en planos de
simetría paralelos.
Este corte favorece el no tener que hacer cortes múltiples, ya que se dirige por la
línea de centro de los detalles que se quieren representar, ver figuras 22,23, 24,25 y
26.
Figura 22. Corte o sección desviada
Imagen tomada de Aplicaciones Creativas – Páez y Villa
Se debe tener en cuenta que los desvíos del plano cortante se representan en el dibujo
isométrico, pero en la vista no deben ser representados.
Figura 23. Corte o sección desviada
Imagen tomada de Aplicaciones Creativas – Páez y Villa
Figura 24. Corte o sección desviada
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
Figura 25. Corte o sección desviada
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
Figura 26. Corte o sección desviada – Sistema Europeo
Imagen tomada de es.slideshare.net/jmarulanda/cortesysecciones final
4. Sección girada
Este tipo de corte se utiliza para mostrar la sección transversal de nervaduras,
brazos y palancas. Se representan girando 90º sobre su eje, hasta colocarlas en el
mismo plano de trabajo.
Se utilizan siempre que no obstaculicen la claridad de la representación, el contorno
se dibuja con línea fina y al igual que en un corte convencional la superficie obtenida
se raya según el material o convención utilizada, para ver ejemplos de esta sección
observemos las figuras 27 y 28.
Figura 27. Sección girada
Imagen tomada de http://es.slideshare.net/SebastianMartini/terico-de-cortes-y-secciones
Figura 28. Sección Girada
Imagen tomada de http://es.slideshare.net/SebastianMartini/terico-de-cortes-y-secciones
En la figura 29 se puede observar que la vista lateral no es clara y que no se
identifica que el perfil usado sea un perfil en T, por lo que realizando una sección
girada dentro de la vista frontal se da mayor claridad al plano que se quiere
representar.
Figura 29. Sección girada
Imagen tomada de Dibujo y Diseño de Ingeniería –Jensen
Cuando la sección girada interviene con la vista sobre la cual gira o cubre algunas
de sus líneas, se recomienda interrumpir la vista sobre la cual se gira. Tal es el caso
que se observa en la figura 30, para el perfil en I. En este caso se emplea una
línea de contorno delgada y no gruesa como en los otros casos mostrados en dicha
figura.
Puede ocurrir que el plano de corte es perpendicular a las aristas de la pieza y sí
esta se gira sobre sí misma puede ocurrir en el supuesto de que la pieza tenga
lados no perpendiculares que dicha sección no coincida con las aristas.
Este caso se puede observar en la figura 31 para el caso del perfil en I.
Adicionalmente, esta interrupción puede servir para un acotado más claro del dibujo.
Figura 30 Sección girada
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
Figura 31. Sección girada
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
5. Sección desplazada
La vista desplazada es la misma que la sección girada sólo en que en vez de ser
dibujada sobre el plano, se traslada perpendicularmente al eje de giro, para este
caso ver figuras 32, 33 y 34, o se desplaza a otra parte del plano y se hace a una
escala mayor para dar facilidad al acotado, ver figura 35.
Figura 32. Sección desplazada
Imagen tomada de http://es.slideshare.net/SebastianMartini/terico-de-cortes-y-secciones
Figura 33. Sección desplazada
Imagen tomada de http://es.slideshare.net/SebastianMartini/terico-de-cortes-y-secciones
Figura 34. Sección desplazada
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
Figura 35. Sección desplazada
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
6. Cortes parciales
Se utilizan cuando se necesita de una vista solo una porción del objeto, ya que
realizar un corte completo de la pieza sería innecesario, para limitar la extensión de
la sección se usa una línea de rotura irregular. Para este tipo de cortes observar las
figuras de la 36 a la 41.
Figura 36. Cortes parciales
Imagen tomada de http://es.slideshare.net/jmarulanda/cortes-y-secciones-final
Figura 37. Cortes parciales Figura 38. Cortes parciales
Imagen tomada de Imagen tomada de
http://es.slideshare.net/jmarulanda/cortes-y-secciones- http://es.slideshare.net/SebastianMartini/terico-de-cortes-
final y-secciones
Figura 39. Cortes parciales
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
Figura 39 Cortes parciales
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
Figura 41. Cortes parciales
Imagen tomada de http://es.slideshare.net/aicvigo1973/dibujo-tecnico-cortes-secciones-y-roturas
7. Cortes para piezas largas
Son pequeños trucos que nos sirven cuando tenemos piezas demasiado largas o de
gran tamaño y estas roturas o cortes nos permiten ahorrar espacio, se debe tener
en cuenta que la parte eliminada no tiene detalles necesarios o importantes en su
representación.
Siempre se debe colocar la medida real en la cota aún se realice el corte o rotura.
200
Figura 42. Cortes en piezas largas
Imagen tomada de http://es.slideshare.net/aicvigo1973/dibujo-tecnico-cortes-secciones-y-roturas
En piezas fabricadas en madera el corte usado se puede observar en la figura
43.
Figura 43. Cortes en piezas largas de madera
Imagen tomada de http://es.slideshare.net/aicvigo1973/dibujo-tecnico-cortes-secciones-y-roturas
También se puede usar una línea fina realizada a mano alzada, como se
observa en las siguientes figuras 44 y 45. No es muy recomendada ya que es
la línea usada para cortes parciales.
Figura 44. Cortes en piezas largas
Imagen tomada de http://es.slideshare.net/aicvigo1973/dibujo-tecnico-cortes-secciones-y-roturas?next_slideshow=1
Figura 45. Cortes en piezas largas
Imagen tomada de http://es.slideshare.net/aicvigo1973/dibujo-tecnico-cortes-secciones-y-roturas?next_slideshow=1
En cuanto a cortes de ejes o tubería la representación es la indicada en las
figuras 46 y 47, en esta última se observa la manera incorrecta de representar
un corte de este tipo.
Figura 46. Cortes en ejes o tuberías
Imagen tomada de http://es.slideshare.net/aicvigo1973/dibujo-tecnico-cortes-secciones-y-
roturas?next_slideshow=1
Figura 47. Representación incorrecta en ejes o tuberías largas
Imagen tomada de http://es.slideshare.net/aicvigo1973/dibujo-tecnico-cortes-secciones-y-
roturas?next_slideshow=1
La manera indicada de realizar dichos cortes es la siguiente:
Para ejes macizos. A continuación, se describen los pasos indicados en la figura
48.
I. Se debe realizar el cuadro con la medida del eje y se mide 1/3 del radio y la
mitad de este, o sea 1/6 del radio.
II. Con la regla de 30 trazo líneas como se indican en la figura, de tal manera
que se encuentran puntos centrales.
III. Con esos puntos como centros se realizan los radios del eje cortado
tangenciales al rectángulo obtenido inicialmente.
IV. Si es necesario se dibujan las terminaciones a pulso.
V. Se achura el corte obtenido y se borran las líneas de construcción.
Figura 48. Cortes en ejes o tubos macizos.
Imagen tomada de Dibujo Técnico – Giesecke, Mitchell y otros
Para ejes huecos: A continuación se describen los pasos indicados en la figura 49
I. Se debe realizar el cuadro con la medida del eje y se mide 1/2 del radio y la
mitad de este, o sea 1/8 del radio.
II. Con la regla de 45 y 30 grados trazo líneas como se indican en la figura,
de tal manera que se encuentran puntos centrales.
III. Con esos puntos como centros se realizan los radios del eje cortado,
tangenciales al rectángulo obtenido inicialmente.
IV. Si es necesario se dibujan las terminaciones a pulso.
V. Se achura el corte obtenido y se borran las líneas de construcción.
Figura 49. Cortes en ejes o tubos macizos.
Imagen tomada de Dibujo Técnico – Giesecke, Mitchell y otros
8. Cortes múltiples
Una pieza puede requerir varios cortes según su complejidad, estos cortes o
vistas en sección se deben colocar en la posición de la vista correspondiente
desde que no se haya realizado dicha vista, y deben ser nombrados de acuerdo
a las letras colocadas en la línea de corte correspondiente.
Se pueden observar algunos ejemplos en las figuras 50,51 y 52 y en la figura 11
al inicio del documento.
Figura 50. Cortes Múltiples.
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
Figura 51. Cortes Múltiples. Sistema europeo.
Imagen tomada de http://es.slideshare.net/SebastianMartini/terico-de-cortes-y-secciones
Figura 52. Cortes Múltiples. Sistema europeo.
Imagen tomada de http://docplayer.es/112840-Expresion-grafica-y-cad-3-cortes-secciones-y-roturas.html
9. Reglas del achurado
Las superficies de una pieza a la cual se le ha realizado un corte se resaltan
mediante líneas paralelas, cuyo espesor debe ser el más fino, según las
normas UNE e ISO. Para la realización de este rayado se deben seguir las
siguientes normas.
I. La separación entre las líneas será de 1.5 a 3 mm.
II. La inclinación del rayado será de 45º respecto a los ejes de simetría o
contorno principal de la pieza. (ver figuras 53 y 54).
Figura 53. Líneas de achurado.
Imagen tomada de Dibujo y Diseño de Ingeniería –Jensen
Figura 54. Líneas de achurado según el eje de simetría.
Imagen tomada de Dibujo y Diseño de Ingeniería –Jensen
Cuando se tiene más de una pieza, el achurado deberá ser en sentido contrario,
variando distancias y evitando que las líneas coincidan completamente como se
observa en la figura 55.
Figura 55. Líneas de achurado según el eje de simetría.
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
En el caso de que todas las piezas de la maquina o producto sean del mismo
material y se hayan agotado las distancias entre líneas y cambios de dirección se
deberá optar por ángulos de 30o y 60º.
Cuando se tienen cortes parciales la separación entre las partes seccionadas y el
resto de la pieza, se indica con una línea fina a mano alzada y que no debe
coincidir con ninguna arista, ni eje de la pieza. Y adicionalmente, se debe
mantener el mismo rayado cuando se trate de cortes parciales diferentes sobre
una misma pieza. Ver figuras 56 y 57.
Figura 56. Achurado en un corte Figura 57. Achurado de diferentes
parcial cortes parciales en una misma pieza
Imágenes tomadas de http://es.slideshare.net/SebastianMartini/terico-de-cortes-y-secciones
Las superficies delgadas o pequeñas, no se rayan, deben oscurecerse. Si hay
varias superficies contiguas, se dejará una separación entre ellas, que no sea
inferior a 7 mm. En la figura 58, se observan un perfil y un resorte en sección de
espesor y diámetro pequeño respectivamente.
Figura 58. Achurado de piezas delgadas o pequeñas.
Imágenes tomadas de http://es.slideshare.net/SebastianMartini/terico-de-cortes-y-secciones
Debe evitarse la distribución de cotas sobre superficies rayadas de un corte,
estas solo se aceptarán en casos inevitables o en casos donde se contribuya a la
aclaración e interpretación de un detalle. Es de anotar, que en la sección de
acotado se aclaró que no se debe acotar internamente, a menos de que sea
estrictamente necesario. Cuando esto sea necesario se deberán suspender las
líneas de achurado en el sector donde se colocará el número con la finalidad de
evitar confusiones. Ver imagen 59 para este caso.
Figura 59. Acotado en secciones achuradas.
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
No se deben dibujar arista o líneas ocultas sobre las superficies rayadas de un
corte o sección, recordar que en un corte no se deben mostrar líneas de contorno
invisible.
10. Achurado de diferentes materiales
Cuando en una máquina o producto se tienen piezas de diferentes materiales se
debe realizar el achurado según el material, en la figura 60 pueden verse algunos
ejemplos de estos achurados. Esto facilitara la diferenciación entre las piezas y el
reconocimiento del material, favoreciendo la comprensión de un plano de conjunto.
Figura 60. Formas de achurado en materiales específicos.
Imagen tomada de Dibujo Mecánico - Ingeniería Asistida - Simulaciones
En un plano de corte de una maquina completa existen piezas que no se cortan, aunque
el plano de corte pase por ellas, entre ellas están:
El eje o árbol: ya que se considera pieza principal en una transmisión de un producto o
máquina.
Elementos de sujeción como los pernos, tornillos, tuercas y arandelas, remaches,
pasadores y chavetas o cuñas.
Uniones roscadas
Dientes de un piños o engranaje.
Elementos rodantes de un rodamiento.
Nervaduras o tabiques de refuerzo.
Mangos de herramientas.
Estas partes pueden ser observadas en las figuras 61, 62 y 63.
Figura 61. Dibujo de conjunto. Ejemplo de piezas que no se cortan.
Imagen tomada de Dibujo y Diseño de Ingeniería -Jensen
Figura 62. Dibujo de conjunto. Ejemplo de piezas que no se cortan. Nervaduras
o tabiques de refuerzo
Imagen tomada de Dibujo y Diseño de Ingeniería –Jensen
a. Eslabón de cadena b. Mango de herramienta
c. Unión roscada d. Elemento rodante de
un cojinete.
Figura 63. Ejemplos de piezas que no se cortan.
Imágenes tomadas de http://es.slideshare.net/SebastianMartini/terico-de-cortes-y-secciones y Normas DIN
11. EJERCICIOS PROPUESTOS
Aplicando los conocimientos adquiridos se realizarán los siguientes ejercicios.
11.1 Se debe dibujar la vista superior indicando el corte realizado y la
correspondiente vista frontal en sección. Se deben acotar las vistas.
Figura 63. Base para eje.
Imagen tomada de Dibujo y Diseño de Ingeniería –Jensen
11.2 Realizar las vistas necesarias y el corte que se considere más adecuado para
observar el detalle de la pieza. Acotar las vistas.
Figura 65. Base.
Imagen tomada de Dibujo y Diseño de Ingeniería –Jensen
11.3 Realizar las vistas necesarias con el corte que se considere más adecuado
para observar los detalles de la pieza. Acotar las vistas.
Figura 66. Soporte.
Imagen tomada de Dibujo Técnico – Giesecke, Mitchell y otros
11.4 Dibujar la vista frontal con el corte indicado en la vista superior y el isométrico
correspondiente en corte.
DIBUJESE LA VISTA FRONTAL CON EL CORTE
INDICADO
Figura 67. Base.
Imagen tomada de Dibujo y Diseño de Ingeniería –Jensen
BIBLIOGRAFIA
GIESECKE, MITCHELL, SPENCER & LEROY. Dibujo Técnico. Technical
Drawing. Ed. LIMUSA. México. 1995 983. pp
JENSEN, C.H. Dibujo y Diseño de Ingeniería. Ed. McGraw Hill. México,1978.
760 pp.
PAEZ FERNELL, VILLA LUIS CARLOS. Dibujo Técnico Fundamental. Ed. Ediarte
S.A., Medellín 1999 269 pp
STRANEO S.L. y R. CONSORTI. El Dibujo Técnico Mecánico. 1ra ed.
Barcelona, Ed. Montaner y Simon S.A. 1965. 574 pp.
RINCON JACOME LUIS ALFONSO. Dibujo Técnico Básico Tres. Ed. Difusa Artes
Gráficas. Rionegro 114 pp.
LUZADDER, WARREN J., Fundamentos de Dibujo en Ingeniería México, Editorial
Prentice Hill Hispanoamérica S.A. 520 pp
FRENCH, THOMAS Y CARL L SVENSEN. Dibujo Técnico. 1ra ed. Barcelona, Ed.
Gustavo Gili S.A., 1968. 552 pp.
