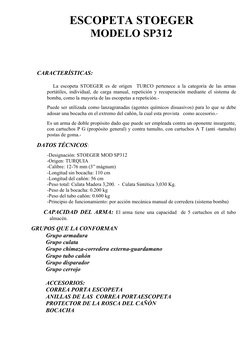

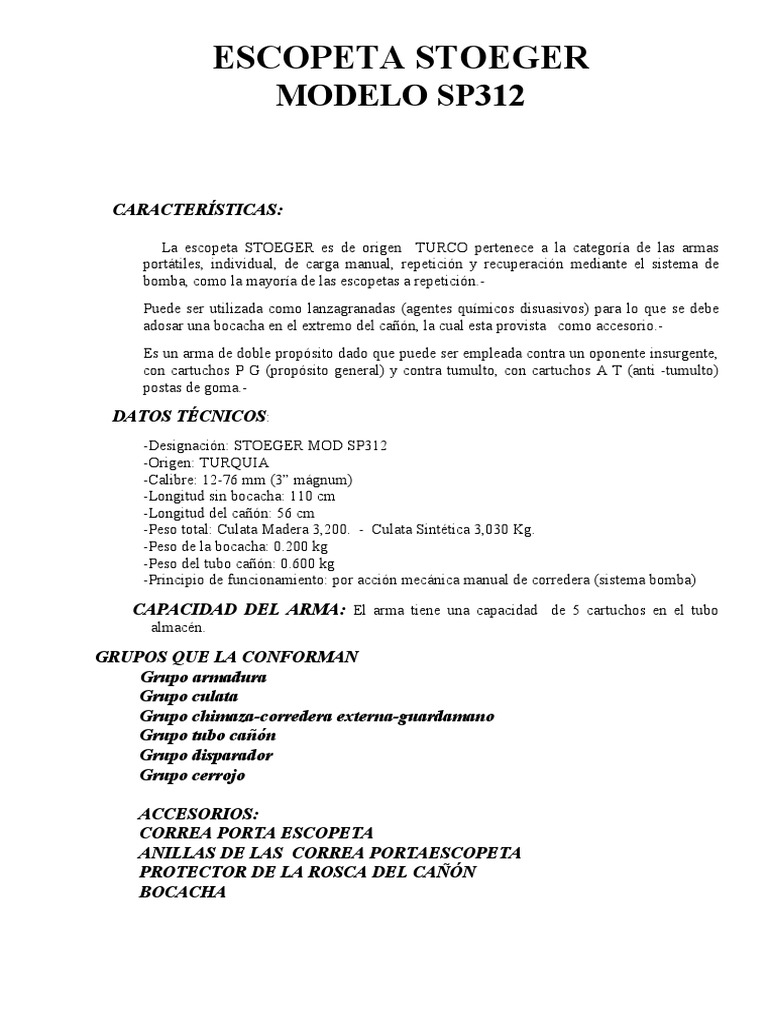

ESCOPETA STOEGER
MODELO SP312
CARACTERÍSTICAS:
La escopeta STOEGER es de origen TURCO pertenece a la categoría de las armas
portátiles, individual, de carga manual, repetición y recuperación mediante el sistema de
bomba, como la mayoría de las escopetas a repetición.-
Puede ser utilizada como lanzagranadas (agentes químicos disuasivos) para lo que se debe
adosar una bocacha en el extremo del cañón, la cual esta provista como accesorio.-
Es un arma de doble propósito dado que puede ser empleada contra un oponente insurgente,
con cartuchos P G (propósito general) y contra tumulto, con cartuchos A T (anti -tumulto)
postas de goma.-
DATOS TÉCNICOS:
-Designación: STOEGER MOD SP312
-Origen: TURQUIA
-Calibre: 12-76 mm (3” mágnum)
-Longitud sin bocacha: 110 cm
-Longitud del cañón: 56 cm
-Peso total: Culata Madera 3,200. - Culata Sintética 3,030 Kg.
-Peso de la bocacha: 0.200 kg
-Peso del tubo cañón: 0.600 kg
-Principio de funcionamiento: por acción mecánica manual de corredera (sistema bomba)
CAPACIDAD DEL ARMA: El arma tiene una capacidad de 5 cartuchos en el tubo
almacén.
GRUPOS QUE LA CONFORMAN
Grupo armadura
Grupo culata
Grupo chimaza-corredera externa-guardamano
Grupo tubo cañón
Grupo disparador
Grupo cerrojo
ACCESORIOS:
CORREA PORTA ESCOPETA
ANILLAS DE LAS CORREA PORTAESCOPETA
PROTECTOR DE LA ROSCA DEL CAÑÓN
BOCACHA

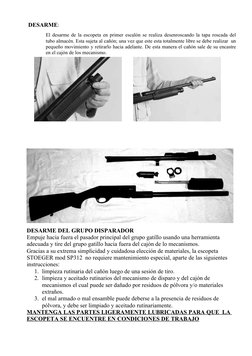

DESARME:
El desarme de la escopeta en primer escalón se realiza desenroscando la tapa roscada del
tubo almacén. Esta sujeta al cañón; una vez que este esta totalmente libre se debe realizar un
pequeño movimiento y retirarlo hacia adelante. De esta manera el cañón sale de su encastre
en el cajón de los mecanismo.
DESARME DEL GRUPO DISPARADOR
Empuje hacia fuera el pasador principal del grupo gatillo usando una herramienta
adecuada y tire del grupo gatillo hacia fuera del cajón de lo mecanismos.
Gracias a su extrema simplicidad y cuidadosa elección de materiales, la escopeta
STOEGER mod SP312 no requiere mantenimiento especial, aparte de las siguientes
instrucciones:
1. limpieza rutinaria del cañón luego de una sesión de tiro.
2. limpieza y aceitado rutinarios del mecanismo de disparo y del cajón de
mecanismos el cual puede ser dañado por residuos de pólvora y/o materiales
extraños.
3. el mal armado o mal ensamble puede deberse a la presencia de residuos de
pólvora, y debe ser limpiado y aceitado rutinariamente.
MANTENGA LAS PARTES LIGERAMENTE LUBRICADAS PARA QUE LA
ESCOPETA SE ENCUENTRE EN CONDICIONES DE TRABAJO

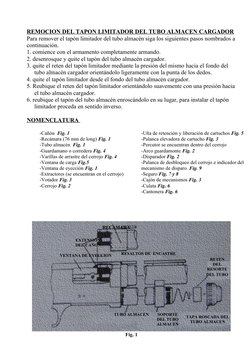

REMOCION DEL TAPON LIMITADOR DEL TUBO ALMACEN CARGADOR
Para remover el tapón limitador del tubo almacén siga los siguientes pasos nombrados a
continuación.
1. comience con el armamento completamente armando.
2. desenrosque y quite el tapón del tubo almacén cargador.
3. quite el reten del tapón limitador mediante la presión del mismo hacia el fondo del
tubo almacén cargador orientándolo ligeramente con la punta de los dedos.
4. quite el tapón limitador desde el fondo del tubo almacén cargador.
5. Reubique el reten del tapón limitador orientándolo suavemente con una presión hacia
el tubo almacén cargador.
6. reubique el tapón del tubo almacén enroscándolo en su lugar, para instalar el tapón
limitador proceda en sentido inverso.
NOMENCLATURA
-Cañón Fig. 1 -Uña de retención y liberación de cartuchos Fig. 5
-Recámara (76 mm de long) Fig. 1 -Palanca elevadora de cartucho Fig. 3
-Tubo almacén Fig. 1 -Percutor se encuentran dentro del cerrojo
-Guardamano o corredera Fig. 4 -Arco guardamonte Fig. 2
-Varillas de arrastre del cerrojo Fig. 4 -Disparador Fig. 2
-Ventana de carga Fig.5 -Palanca de desbloqueo del cerrojo e indicador del
-Ventana de eyección Fig. 1 mecanismo de disparo. Fig. 9
-Extractores (se encuentran en el cerrojo) -Seguro Fig. 7 y 8
-Votador Fig. 3 -Cajón de mecanismos Fig. 3
-Cerrojo Fig. 2 -Culata Fig. 6
-Cantonera Fig. 6
RECAMARA
EXTENSIÓN
DEL CAÑON
VENTANA DE EYECCION RESALTOS DE ENCASTRE
RETEN
DEL
RESORTE
DEL TUBO
TUBO ALMACEN SOPORTE
TAPA ROSCADA DEL
DEL TUBO
TUBO ALMACEN
ALMACEN
Fig. 1

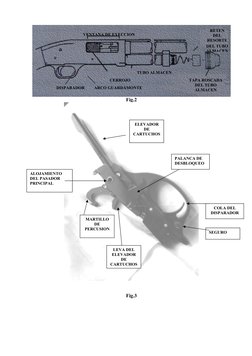

RETEN
VENTANA DE EYECCION DEL
RESORTE
DEL TUBO
ALMACEN
TUBO ALMACEN
CERROJO TAPA ROSCADA
DEL TUBO
DISPARADOR ARCO GUARDAMONTE
ALMACEN
Fig.2
ELEVADOR
DE
CARTUCHOS
PALANCA DE
DESBLOQUEO
ALOJAMIENTO
DEL PASADOR
PRINCIPAL
COLADEL
COLA DEL
DISPARADOR
DISPARADOR
MARTILLO
MARTILLO DE
DE
PERCUSION
PERCUSION
SEGURO
LEVA DEL
ELEVADOR
DE
CARTUCHOS
Fig.3

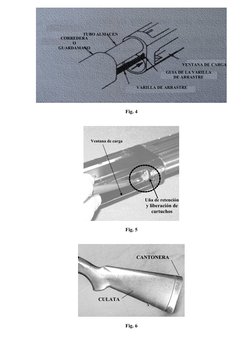

TUBO ALMACEN
CORREDERA
O
GUARDAMANO
VENTANA DE CARGA
GUIA DE LA VARILLA
DE ARRASTRE
VARILLA DE ARRASTRE
Fig. 4
Ventana de carga
Uña de retención
y liberación de
cartuchos
Fig. 5
CANTONERA
CULATA
Fig. 6
MECANISMO DE SEGURIDAD: El seguro esta localizado en la parte trasera del arco
guardamonte. Es sumamente manuable su movimiento hacia la posición deseada por el tirador.
- Para colocar el seguro debemos desplazar el botón del seguro hacia la derecha Fig.7 de esta
manera el arma se encuentra en seguro.
- Para quitar el seguro debemos desplazar el botón del seguro hacia la izquierda Fig. 8 ), de esta
manera podremos observar una línea roja (A), que este nos indica que el arma esta lista para
ser usada.
Fig.7 Fig.8
PALANCA DE DESBLOQUEO: Esta situada en el lado derecho del mecanismo de disparo,
en la parte anterior del arco guardamonte Fig. 9.
- La palanca de desbloqueo permite liberar el cerrojo y poder abrir la recamara para inspección.
- La acción puede ser realizada mediante una leve presión y al accionar la corredera nos permite
descargar el arma e inspeccionar la misma.-
