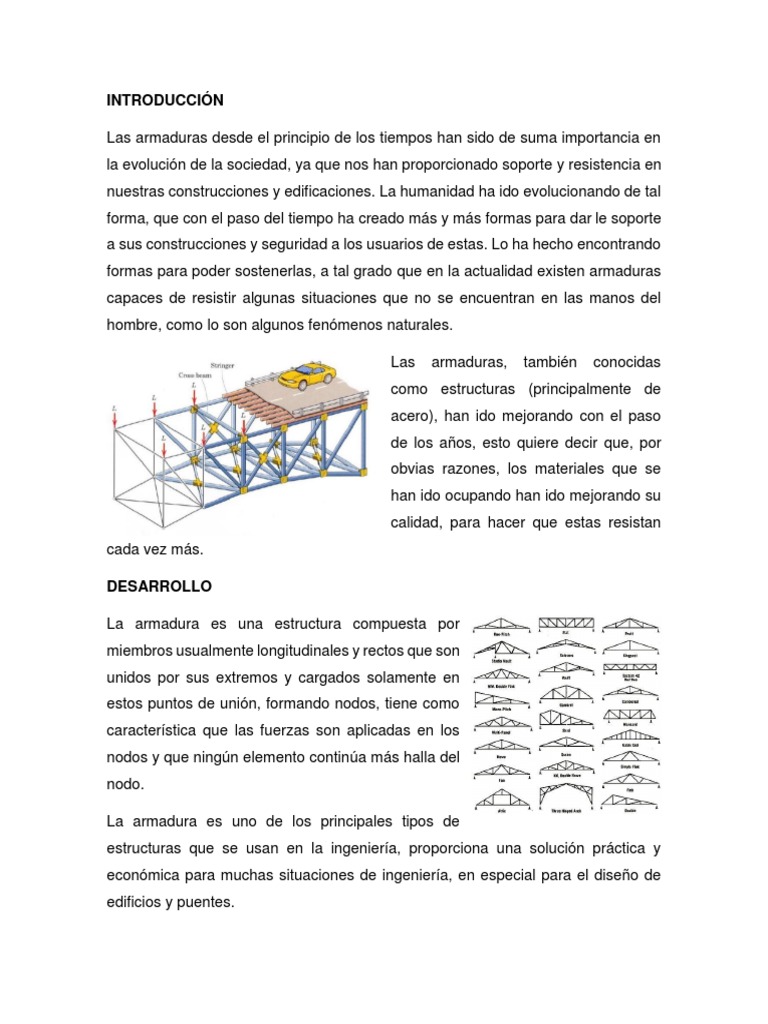

INTRODUCCIÓN

Las armaduras desde el principio de los tiempos han sido de suma importancia en
la evolución de la sociedad, ya que nos han proporcionado soporte y resistencia en
nuestras construcciones y edificaciones. La humanidad ha ido evolucionando de tal
forma, que con el paso del tiempo ha creado más y más formas para dar le soporte
a sus construcciones y seguridad a los usuarios de estas. Lo ha hecho encontrando
formas para poder sostenerlas, a tal grado que en la actualidad existen armaduras
capaces de resistir algunas situaciones que no se encuentran en las manos del
hombre, como lo son algunos fenómenos naturales.

Las armaduras, también conocidas

como estructuras (principalmente de
acero), han ido mejorando con el paso
de los años, esto quiere decir que, por
obvias razones, los materiales que se
han ido ocupando han ido mejorando su
calidad, para hacer que estas resistan
cada vez más.

DESARROLLO

La armadura es una estructura compuesta por

miembros usualmente longitudinales y rectos que son
unidos por sus extremos y cargados solamente en
estos puntos de unión, formando nodos, tiene como
característica que las fuerzas son aplicadas en los
nodos y que ningún elemento continúa más halla del
nodo.

La armadura es uno de los principales tipos de

estructuras que se usan en la ingeniería, proporciona una solución práctica y
económica para muchas situaciones de ingeniería, en especial para el diseño de
edificios y puentes.
Las armaduras constan de sub-elementos triangulares y están apoyadas de manera
que se impida todo el movimiento. Por este motivo es que las armaduras son los
soportes de puentes. Su estructura ligera puede soportar una fuerte carga con un
peso estructural relativamente pequeño.

Las armaduras están diseñadas para soportar cargas que actúan en su plano y, por
tanto, pueden ser tratadas como estructuras bidimensionales.
Por lo general son estructuras estacionarias que están totalmente restringidas y la
mayoría de las estructuras reales están hechas a partir de varias armaduras unidas
entre sí para formar una armadura espacial.

FUNCIÓN DE LAS ARMADURAS

Las armaduras son consideradas los soportes de estructuras en la construcción su

principal y fundamental misión es la de soportar un conjunto de cargas, que tienen
llevan consigo un orden, debido a su prioridad.

En primer lugar, nos encontramos con “el peso propio”, esto se refiere a las cargas
que son específicamente resultado de las estructuras de concreto armado y pesos
extras de su mismo fraguado.

En segundo lugar, se encuentran las “cargas de funcionalidad”, en este apartado

nos encontramos con todas las cargas móviles que se encuentran sobre la
estructura, tales como objetos, personas, etc.

En tercer lugar, nos encontramos con cargas de “acciones varias”, en estas van
incluidas cargas causa de factores externos, tales como el viento, la nieve, la
temperatura (dilatación-contracción), desastres naturales (sismos, terremotos), etc.

El soporte que las armaduras le dan a las estructuras puede clasificarse en tres
conceptos principales. La estabilidad, esta se encarga de garantizar que la
estructura cumple con todas las condiciones de la estática.
La resistencia, esta obliga a que no se puedan superar las tensiones admisibles del
material y a que no se produzca rotura en ninguna sección.
La deformación limitada incluye que la estructura se mantenga acotada dentro de
los límites, se enfoca a la deformación que van a producir las cargas al actuar sobre
la estructura.

CLASIFICACIÓN SEGÚN SU CONFORMACIÓN

 Simples: aquellas construidas a base de la figura mínima estable (triángulo)

y a partir de ahí por cada dos barras agregadas se agrega un nudo, de tal
manera que, las armaduras simples siempre se empiezan por un triángulo y
se construyen agregando barras unidas a un nudo común pudiendo dar
origen a figuras que no son triángulos, por su manera de construirse una
cercha simple siempre será estable internamente.

 Compuestas: Aquellas construidas por la unión de dos armaduras simples

usando 1 barra de unión adicional y un nudo común, o tres barras adicionales
o sustituyendo elementos de una estructura principal por armaduras o
armaduras secundarias.

 Armaduras complejas: No son simples ni compuestas. Para determinar su

estabilidad se requiere verificar m + r < 2j donde: m: es el número de barras
r: número de reacciones.

TIPOS DE ARMADURAS

Se clasifican de acuerdo con los diferentes sistemas de triangulación.

o Armadura Long

Los cordones superior e inferior horizontales se unen mediante

montantes verticales todos ellos arriostrados por diagonales dobles,
usados para aumentar la rigidez de la estructura y su capacidad
de resistir cargas laterales, tales como los movimientos sísmicos y la
presión de los vientos huracanados.
 o Armadura Howe

La armadura Howe se usó mucho en el diseño de celosías de madera,

está compuesta por montantes verticales entre el cordón superior e
inferior. Las diagonales se unen en sus extremos donde coincide un
montante con el cordón superior o inferior (formando Λ's). Con esa
disposición las diagonales están sometidas a compresión, mientras
que los montantes trabajan a tracción.

o Armadura tipo “A”.

o Armadura de Montante Maestro.

o Armadura tipo Pratt.

Se adapta mejor a construcción de acero que de

madera. Se caracteriza por tener las diagonales
perpendiculares a la cuerda superior y la cuerda
inferior en tensión. Es una de las más empleadas para
techos.

o Armadura tipo Howe.

 Mayormente usadas en construcción
de madera. Es la inversa de la Pratt.
Sus ventajas están que sirve para
cargas livianas las cuales pueden
revertirse como la carga de viento,
funciona de manera similar que la
primera. Resulta también que la cuerda de tensión presenta una mayor fuerza que
la fuerza que se produce en la cuerda en compresión en la mitad del claro, para
cargas verticales convencionales.

o Armadura tipo Warren.

Tiene la ventaja de que los

elementos de compresión y
tensión en el alma de la
armadura tienen igual longitud,
resulta en una razón peso-claro
muy ventajosa en términos de costo par aluces pequeñas.

o Armadura de cuerda y arco.

Se emplea para garajes, casas de campo,

gimnasios y hangares pequeños.

o Armadura tipo Fink.

Para techos con pendientes fuertes, es más

económico porque la mayoría de los
miembros están en tensión, mientras que los
sujetos a compresión son bastantes cortos.
Se pueden dividir en un gran número de
triángulos y coincidir con cualquier espaciamiento de largueros.

o Armadura tipo Mansard.

 Es una variación de la armadura Fink, con la
ventaja de reducir el espacio no usado a niveles
de techos. Pero que las fuerzas en la cuerda
superior e inferior se incrementa n debido a la
poca altura de la cercha entre la altura y claro de
la armadura.

o Armadura tipo Tijera.

Cercha a dos aguas cuyas barras de tracción van

desde la base de cada cordón hasta el punto
medio del otro cordón superior.

o Armadura tipo Dientes de Sierra.

Se usa principalmente para los talleres,

su propósito es ayudar en la distribución
de luz natural sobre las áreas de piso
cubiertas. Se puede llegar a tener claros
de hasta 15 metros; este tipo de
armaduras es de forma a simétrica, así como sus cargas.

o Armadura tipo Polonceau.

PARTES DE UNA ARMADURA

Cuerda inferior: La cuerda inferior se compone por la línea de miembros
más baja que se origina en un apoyo hacia el otro. Similar a la cuerda
superior, el máximo esfuerzo en la cuerda inferior de armaduras,
específicamente las armaduras triangulares, es establecido en la parte
adyacente al apoyo.
Cuerda superior: La cuerda superior tiene la línea de miembros más alta y
encuentra extensión desde un apoyo hacia el otro, atravesando la cumbrera.
En las armaduras triangulares su máximo esfuerzo en la cuerda superior
sucede normalmente en el miembro contiguo al apoyo.
Tirantes: Son los miembros que se someten a tensión, basándose en la
clase de los esfuerzos.
Miembros del alma: Son los miembros que conectan las juntas de las
cuerdas inferiores y superiores. Pueden ser llamadas verticales o diagonales
tomando en cuenta la posición en la que se encuentren.
Cumbrera y Junta de talón: La junta de talón es la que se encuentra en el
apoyo de una armadura triangular. Por otro lado, la cumbrera se posiciona
en la junta del pico más alto.
Puntales: Tomando en cuenta los tipos de esfuerzos, los tirantes se definen
como aquellos miembros que se someten a compresión.
Nudos: Los nudos son los puntos en los cuales los miembros del alma se
conectan junto a la cuerda inferior y superior.
Panel: Es la parte de la armadura que se localiza justo en el medio de las
dos juntas consecutivas de la cuerda superior.
 Larguero de techo: El larguero de techo es la viga que se origina en una
armadura y termina en otra, tomando descanso en la cuerda superior.
Entre eje o nave: Es la zona del techo que se extiende entre dos armaduras.
Tomando en cuenta que los largueros de techo se extienden desde una
armadura hacia otra armadura, entonces la longitud de la nave es la misma
que corresponde a la de un larguero de techo. Sin importar la configuración
que se tome en cuenta, la carga del techo es transferida a los nudos de la
armadura, normalmente a través de los largueros.

ANÁLISIS DE ARMADURAS

Para identificar si son estables, estáticamente determinadas o indeterminadas se

sugiere consultar el capítulo de estabilidad y determinación. El análisis de las
armaduras tiene como objetivo encontrar las fuerzas en cada uno de los elementos
y las deformaciones de todo el conjunto. En armaduras estáticamente determinadas
se utilizan métodos analíticos y métodos gráficos. Entre los métodos analíticos
tenemos: el método de los nudos y el método de las secciones.

 Método de los nudos

Se separan los nudos de toda la cercha y se realiza el diagrama de cuerpo libre de
cada uno, se aplican dos ecuaciones de equilibrio de traslación por nudo. Se debe
empezar la solución por aquel nudo que tenga solo dos incógnitas.

Este método consiste en analizar el equilibrio de cada junta o nodo una vez que se
hayan determinado las reacciones. Las fuerzas sobre los pasadores en las juntas
están siempre en la dirección de los elementos que hacen parte de estos; si el
elemento comprime o empuja al pasador, este ejercerá una fuerza igual y de sentido
contrario sobre aquél, el cual estará sometido a compresión. Si el elemento tira o
hala al pasador, por reacción este halará al elemento y en consecuencia estará
sometido a tracción.

 Método de las secciones

Consiste en cortar la estructura de tal manera que queden tres fuerzas de barras
como incógnitas y aplicar equilibrio a cada sección. Para el análisis se pueden
combinar el método de los nudos y las secciones haciendo que la rapidez con que
se llegue a la solución dependa de la pericia y experiencia del diseñador.

CONCLUSIÓN

La necesidad que ha tenido el hombre de evolucionar ha logrado crear avances

impresionantes en la construcción, que con el paso del tiempo han podido darles
más soporte, estabilidad y rigidez a nuestras estructuras.

Entre las miles de partes que puede tener una estructura, podemos encontrar la
armadura, que es considerada la base de nuestra construcción y el soporte de esta.
Con el paso de los años, la humanidad se ha visto con la necesidad de lograr poner
mejor calidad de soporte en las construcciones, por lo tanto, se han tenido que
evolucionar los materiales en la elaboración de las armaduras y se han tenido que
crear, también, infinidad de tipos de estas, para lograr satisfacer cada una de las
ideas de construcción que tiene el encargado de la obra y al mismo tiempo las
expectativas de los usuarios en la calidad de soporte.
