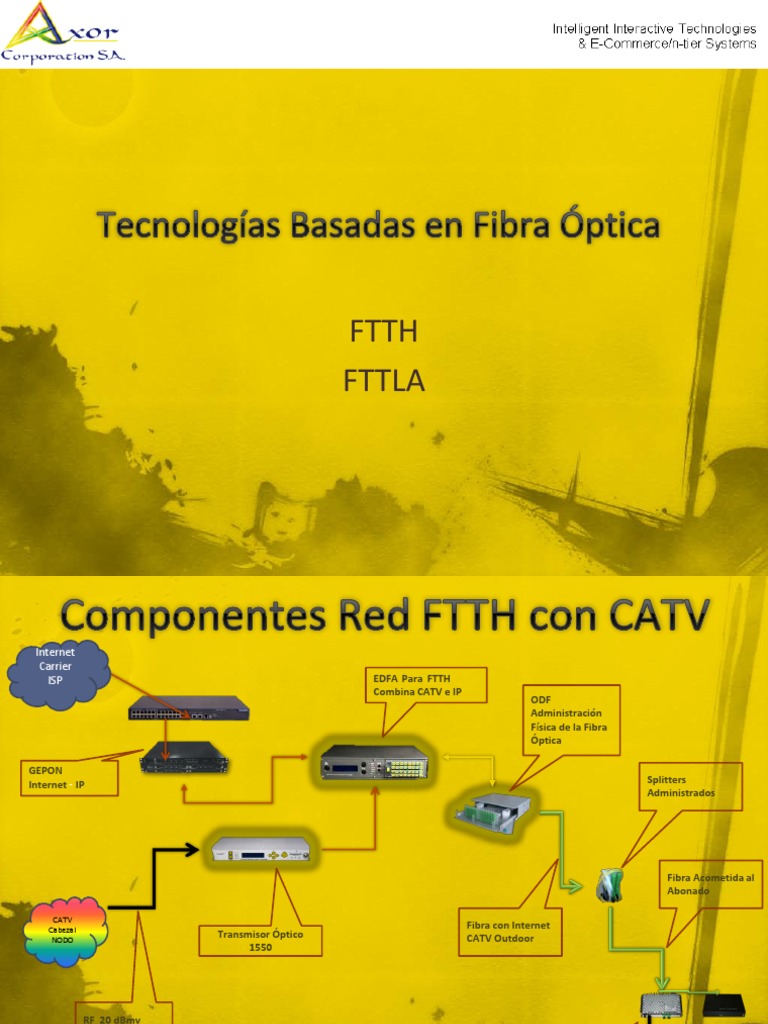

FTTH

FTTLA
 Internet
Carrier
ISP EDFA Para FTTH
Combina CATV e IP
ODF
Administración
Física de la Fibra
Óptica

GEPON
Internet - IP Splitters
Administrados

Fibra Acometida al
Abonado

CATV
Cabezal Fibra con Internet
NODO
Transmisor Óptico CATV Outdoor
1550

RF 20 dBmv

Receptor Óptico RF e IP

Soluciones & Consultoría 2

Como funciona la tecnología
La conexión desde el NOC al abonado o al Nodo Optico es por medio de un vinculo físico de 1 Fibra Óptica.

Un solo pelo de la fibra óptica transporta 3 haces de luz diferentes Internet TX y RX y CATV.

Cada haz de luz cumple una función especifica:

CATV 1550nm:Es el haz de luz que se emite desde el NODO CENTRAL en la frecuencia de 1550 nanómetros y
es el emisor en broadcast o difusión de la señal de televisión que tanto puede ser analógica como digital, se
entrega al cliente en RF COAXIL, por lo cual es exactamente igual a lo que hoy tienen los clientes de cables, la
calidad es la máxima para la tecnología, hasta 850Mhz y no requiere cambiar nada en la bajada del abonado.
Internet TX en1490nm: El haz de luz se emite desde el NODO CENTRAL en la frecuencia de 1490 nanometros,
es el trasmisor de la señal IP hasta el abonado y dependiendo de la tecnología puede trasmitir desde 1.25 Gb
hasta 10Gb (anunciado para 2015) y puede tener 32 , 64, 128 clientes para un solo pelo de fibra emisor. A cada
cliente se le asigna un identificador y los paquetes que van para cada cliente tienen una etiqueta al principio de los
paquetes que lo identifica, a su vez envía un pulso de reloj de sincronización para el retorno.
Internet RX1310nm:El haz de luz que emite el equipo de CLIENTE en la frecuencia de 1310 nanometros es el
trasmisor de la señal IP desde el abonado, por medio del pulso de reloj de sincronización recibido, puede enviar su
paquete sincronizado con la partición que puede ser de 1/32, 1/64, o 1/128.

1550nm CATV
1310nm 1/32 IP
1490nm IP

Soluciones & Consultoría 3

OLT GEPON Opticalink 2500
Hasta 16 puertos GEPON a 20Kilometros
1 Gbps por puerto y por pelo de Fibra a los splitters ópticos pasivos
Doble Fuente AC o DC
1 Pelo de Fibra por nodo de Distribución
Un chasis Soporta hasta 5120 abonados de Internet FTTLA
Un chasis Soporta hasta 512 abonados de FTTH

Soluciones & Consultoría 4

Toma señal CATV RF 1000Mhz la convierte a OPTICO en 1550 Nanómetros.
Transparentemente transporta Analógico y Digital Codificado HD y 3D
Señal RF de entrada entre 18 y 20 db
Señal Óptica en 5dB 2 puertos.

Soluciones & Consultoría 5

Recibimos del Emisor Óptico pre amplificado y sin ruido CATV a 5dB.
Entra en el EDFA y lo amplifica y lo divide en 8/16 señales con 15,5db
Para poder enviarlo por la fibra a los splitters 1:8 y que llegue a los
nodos ópticos en -2dB que es lo ideal para esta tecnología.
La capacidad de un EDFA de 8 puertos es de 80 edificios de CATV e Internet

Soluciones & Consultoría 6

 Gabinetes de administración
de Fibra Óptica
Necesario para administrar
Redes FTTH
Vínculo con la Fibra Outdoor
y la Fibra Indoor

Soluciones & Consultoría 7

Una fibra hasta 32 abonados FTTH
Soluciones & Consultoría 8
La Red FTTH funciona sin equipos activos en toda la red.
La televisión es transmitida en óptico en 1550 nanómetros y todas las frecuencias son usadas para
televisión analógica y digital, el transporte de Internet es enviado y recibido en otras frecuencias.
(1490 y 1310 nanómetros)
Como la distribución es pasiva en Fibra Óptica, la falta de energía afectaría únicamente al abonado no
energizado. Todo el equipamiento es 12 V facilitando la instalación de Baterías (Se puede alimentar
igualmente en 220v)

Soluciones & Consultoría 9

Arquitectura, componentes e
implementación
El diseño de la red de HFC requiere de múltiples niveles de equipos activos
Para distintos niveles de red: NODO OPTICO en 1310nm, Amplificadores
Troncales, Amplificadores de Distribución y finalmente los Taps de bajada a
domicilio. En DOCSIS es necesario usar espacios de frecuencias de televisión
para transmitir Internet y a su vez dividir en sectores el retorno.

Fuente
60V Amplificadores
Trunk Amplificadores de
Troncal Distribución
de .500

Nodo
Óptico
1310nm

Soluciones & Consultoría 11

La Red FTTLA requiere un solo modelo de equipo activo en toda la red.
La televisión es transmitida en óptico en 1550 nanómetros y todas las frecuencias de RF son usadas
para televisión analógica y digital, el transporte de Internet es enviado y recibido en otras frecuencias
opticas. (1490 y 1310 nanómetros)
Los Nodos que reemplazan los amplificadores de distribución , dan servicio solamente a 4 manzanas o
edificios de departamentos.
Como la distribución es pasiva en Fibra Óptica, la falta de energía afectaría únicamente al Nodo Óptico
no energizado que abastece 4 manzanas o edificios solamente. Todo el equipamiento es 12 V
facilitando la instalación de Baterías (Se puede alimentar igualmente en 60V y en 220v)
Nodos de CATV e Internet 1
pelo de Fibra Óptica

Soluciones & Consultoría 12

Servidores
Multipropósito Nodo
Óptico
Por Edificio
Capacidad
60/120/240
GEPON Abonados
Internet - IP

Splitter 1:8
Coaxil
Fibra Interior
EDFA Para FTTH Edificio
Switch Router Óptica
Fibra con Exterior
Internet
CATV

EOC
CATV

1550
Internal Administración
Passive Fisica de la
Headend Modulation
optical Fibra Óptica
Combiner
transmitter

EOC
Soluciones & Consultoría 13 CATV
Nodos Ópticos en
Reemplazo amplificadores
Distribucion.

Splitter Pasivos 1x8

Distribución de Fibra a
Nodos Ópticos

1 Fibra Óptica
Desde de NOC

Fibra Óptica de
Distribución desde
Splitter a Nodo Óptico

Se desactiva todo el equipamiento de Trunk el cable .500,

Coaxil con Taps
los amplificadores de TRUNK, el nodo Óptico de 1310nm
Preexistentes
Soluciones & Consultoría 14
 1 Fibra hasta 20Kmts
Etapa RF
Catv 850Mhz
48dB
IP 1Gbps
60V
Receptor Óptico
CATV 850Mhz
48dB
EOC
Ethernet over Coax
5 a 30Mhz
64Mbps Simétrico
Capacidad para 64 clientes EOC

GEPON
Opticalink M400
4 x 100Mbps
Recibe Internet en 1490
Retorno Internet en 1310
Fuente 60V
Fuente 220v
El NODO OPTICO tiene salida por coaxil 60v soportando amplificadores para
Fuente 12v una migración relajada, y con los bridge EOC se extiende Internet luego de
los amplificadores.
Soluciones & Consultoría 15
 1 Puerto Ethernet 8Mb Downstream 2 Mb Upstream estándar
Funciona entre 5Mhz y 30 Mhz – Hasta 64 abonados de Internet por Nodo
El acceso al Modem de Abonado es por Coaxil

Soluciones & Consultoría 16

 Bajo
Rápido
costo
despliegue total

Red
Fácil
Mantenimiento Distribución
Pasiva

Diseño
Basado Simétrico
en FTTH

Soluciones & Consultoría 17

 Utiliza WDM para transmitir CATV e Internet por un pelo de Fibra Óptica.
 Adopta Home Plug Powerline Alliance utilizando frecuencias de 5 a 30Mhz.
 Usa OFDM (Orthogonal Frequency Division Multiplexing) que tiene una alta capacidad anti-interferencia y
baja perdida en la transmisión de datos de la red.
 La capacidad de transmisión de cada modulo es muy superior a TODO un CMTS, pero el costo es
muchísimo menor.
 Internet puede funcionar con 80dB de perdida desde el nodo óptico a la terminal.
 Los proyectos de implementación son muy simples y no requieren mantenimiento de la línea.
 Fácil de integrar con switches, transeiver, ONU GEPON o GPON.
 Las terminales de usuario no requieren configuración son PnP.
 Soporta VLAN and Qos.
 Soporta SNMP, administración local o remota.
 El control del ancho de banda es de a 1K.

Soluciones & Consultoría 18

 La red de distribución es en Fibra Pasiva
 1 pelo de Fibra para 32 manzanas 512 usuarios de Internet y 32 manzanas
de CATV.
 Reemplazando solamente los amplificadores por nodos ópticos se obtiene
CATV 850Mhz.
 No es necesario cambiar nada de la red coaxil de bajada al abonado.
 Altamente resistentes a ruidos y problemas de calidad de la red.
 Internet es bidireccional desde y al nodo entre 5 y 30Mhz.
 Se desactiva la red de Trunk y todo el equipamiento activo de Trunk.
 Cualquier Nodo Óptico puede estar a una distancia de hasta 20 kilómetros
del NOC mientras se pueda llegar con una Fibra Óptica.

Soluciones & Consultoría 19

 Red basada en FTTH, por lo cual, puede haber abonados directos en FTTH.
 Alta capacidad de servicios de retorno, para cámaras de seguridad, soluciones
simétricas.
 Nodos ópticos ubicados hasta 20 kilómetros de distancia con CATV e Internet, es
necesario solamente una Fibra Óptica (sin energía en ningún punto intermedio) (Ideal
para barrios cerrados, estancias, cámaras de seguridad en la ruta , Fabricas, Parques,
Hoteles)
 Se puede complementar con DOCSIS, WIFI, HOT SPOTS.
 El trafico de Internet esta encriptado en ambos sentidos y los usuarios están aislados
entre ellos.
 VOIP
 Video On Demand
 TV IP
 El ancho de banda de retorno es inalterable desde el momento que ingresa al nodo
óptico, el ancho de banda para un Modem EOC puede ser 50Mbps simétrico y estar
alimentado con energía solar, con baterías y no depender de ningún otro medio de
energía, porque internamente es todo 12v.

Soluciones & Consultoría 20

Optical Transmiter 1550nm 2 puertos
GEPON 8 PUERTOS
EDFA 8 PUERTOS
8 Splitters 1:4 y 10 SPLITTERS 1:8
10 NODOS OPTICOS
Accesorios
Fibras Ópticas y Red Coaxil
EOC (Modem Abonado) Hasta 61 por NODO

Soluciones & Consultoría 21

 1 Pelo de Fibra
1 Splitter 1:4 + 1 Splitter 1:8
8 NODOS OPTICOS
GEPON
Cada NODO OPTICO = 4 MANZANAS RF
Internet - IP
8 NODOS OPTICOS = 32 MANZANAS
Hasta 2048 abonados de Internet
1 Gbps Simétrico Internet

EDFA Para FTTH

Fibra con Nodos de CATV 850Mhz
Internet
Internet 1 pelo de Fibra Óptica
CATV Distancia Máxima 20Kmts

1550
ODF
Internal
Administración
Modulation
Física de la
Optical
Fibra Óptica
Transmitter

Soluciones & Consultoría 22

Configuración Manzanas CATV cubiertas Capacidad de Casas Pasadas
Inicial abonados Internet 36 x Manzana – 850Mhz
16 Nodos 64 1024 2304
Ópticos
32 Nodos 128 2048 4608
Ópticos
64 Nodos 256 4096 9216
Ópticos
128 Nodos 512 8192 18432
Ópticos
256 Nodos 1024 16384 36864
Ópticos
512 Nodos 2048 32768 73728
Ópticos
1024 Nodos 4096 65536 147456
Ópticos

Soluciones & Consultoría 23

 Múltiples métodos para distribuir la Fibra Óptica
Necesario: 1 Pelo de Fibra cada 32 abonados.

Enterrada
Profunda para Troncales (Mas de 2 Metros)
Profundidad media (Entre 1,5 Metros y 0,50 Metros)
Superficialmente (Menos de 0,50 Metros)

Por Ductos
Empujada
Soplada

Soluciones & Consultoría 25

Distribuidores de Fibra Óptica:
Superficiales
Enterradas
En zonas de servicios
Cumplen múltiples funciones:
Administrar la Fibra Óptica
Dividirla para llegar al abonado
Punto de acceso y control.
Punto de fusión de Tramos

Soluciones & Consultoría 26

 Dependiendo de cada perfil de abonado se requerirán equipos diferentes.
 La tecnología es complementaria y está preparada para futuros servicios.
 Todos los modelos de equipos son compatibles tecnológicamente con el Nodo Central.
1. FTTH (Fibra Directo al Abonado)
2. FTTB (Fibra al edificio con distribución interna en coaxil, par telefónico, cable de Red)
3. FTTC (Fibra a una zona WI-FI)

Soluciones & Consultoría 27

 NODOS CENTRAL ÚNICO
 Abonados en Lote Propio: FTTH (1 Fibra cada 32 Lotes)
 Abonados en Edificios: FTTLA (1 Fibra cada 320 Departamentos)
 Áreas de Servicios: FTTH + WIFI
 Áreas de Seguridad: 1 Fibra cada 32 sectores de Cámaras

 DISTANCIA MAXIMA DE LA TECNOLOGIA 20 KILOMETROS

Soluciones & Consultoría 28
