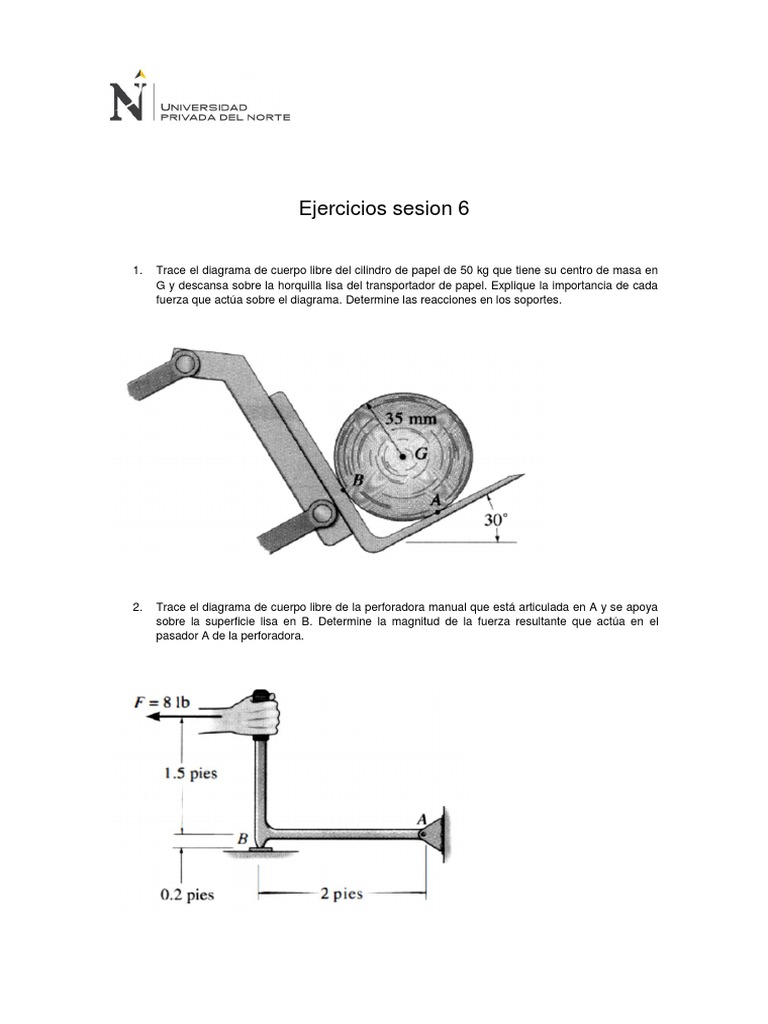

Ejercicios sesion 6

1. Trace el diagrama de cuerpo libre del cilindro de papel de 50 kg que tiene su centro de masa en
G y descansa sobre la horquilla lisa del transportador de papel. Explique la importancia de cada
fuerza que actúa sobre el diagrama. Determine las reacciones en los soportes.

2. Trace el diagrama de cuerpo libre de la perforadora manual que está articulada en A y se apoya
sobre la superficie lisa en B. Determine la magnitud de la fuerza resultante que actúa en el
pasador A de la perforadora.
3. Trace el diagrama de cuerpo libre de la armadura que está soportada por el cable AB y el
pasador C. Explique la importancia de cada fuerza que actúa sobre el diagrama. Determine las
reacciones en los soportes de la viga.

4. Trace el diagrama de cuerpo libre de la pluma AB de la grúa, la cual tiene un peso de 650 lb Y
centro de gravedad en G. La pluma está soportada por un pasador en A y un cable BC La carga
de 1250 lb está suspendida de un cable unido en B. Explique la importancia de cada fuerza que
actúa sobre el diagrama. Determine las reacciones en la pluma.
5. Trace el diagrama de cuerpo libre de la viga que está soportada por un pasador en A y descansa
sobre el plano inclinado liso en B. Determine las reacciones en los puntos de contacto en A, B.

6. Trace el diagrama de cuerpo libre del miembro ABC que está soportado por un collar liso en A,
un rodillo en B, y un eslabón corto CD. Explique la importancia de cada fuerza que actúa sobre el
diagrama. Determine las reacciones en A, B.
7. Trace el diagrama de cuerpo libre de la barra uniforme que tiene una masa de 100 kg Y centro
de masa en G. Los soportes en A , B Y C son lisos.Determine la magnitud de las reacciones
sobre la viga en A, B y C.

8. Trace el diagrama de cuerpo libre de la viga que está conectada mediante un pasador colocado
en A y es soportada por una mecedora en B. Determine las reacciones en el pasador A y en el
rodillo en B. ignore el espesor de la viga.
