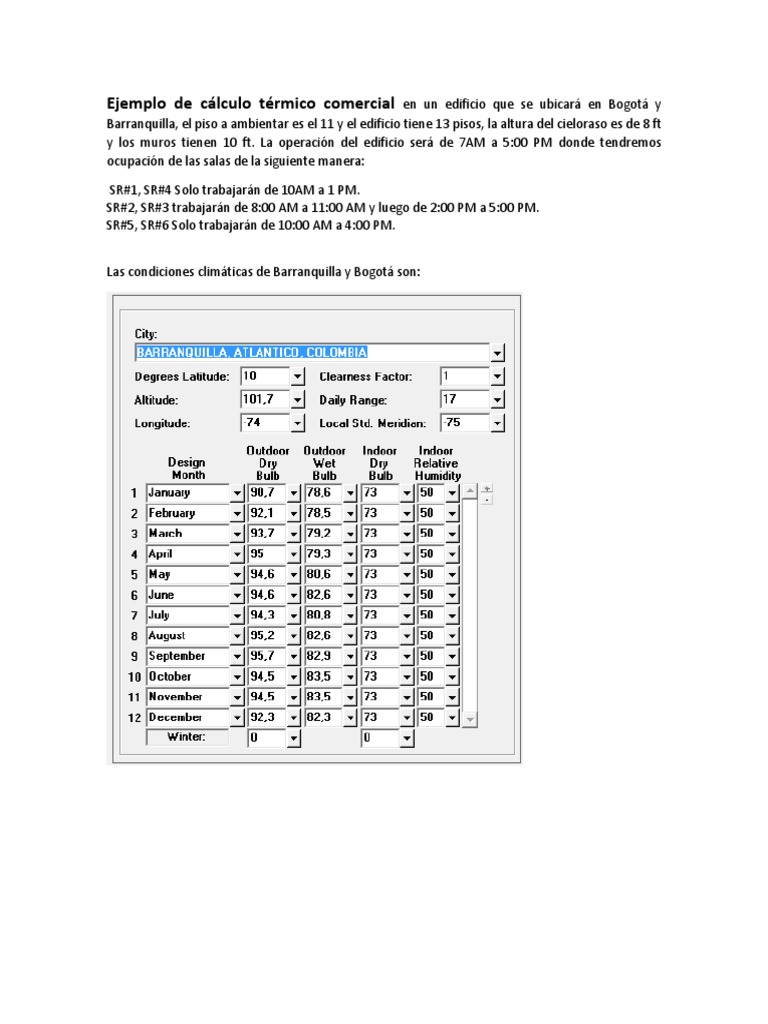

Ejemplo de cálculo térmico comercial en un edificio que se ubicará en Bogotá y

Barranquilla, el piso a ambientar es el 11 y el edificio tiene 13 pisos, la altura del cieloraso es de 8 ft

y los muros tienen 10 ft. La operación del edificio será de 7AM a 5:00 PM donde tendremos
ocupación de las salas de la siguiente manera:

SR#1, SR#4 Solo trabajarán de 10AM a 1 PM.

SR#2, SR#3 trabajarán de 8:00 AM a 11:00 AM y luego de 2:00 PM a 5:00 PM.
SR#5, SR#6 Solo trabajarán de 10:00 AM a 4:00 PM.

Las condiciones climáticas de Barranquilla y Bogotá son:

Los muros en fachada y en particiones serán construidos en ladrillo acabado en ambas caras con
pintura y estuco, las placas de entrepisos se configurarán con concreto y tienen cielorraso,
aproximadamente 6” de concreto liviano o aligerado es el espesor de las mismas y tendrán cerámica
en su piso.

EL sistema se ambientará con una manejadora comercial que puede ser tipo Split o paquete en
cubierta con caudal de aire constante. El motor junto con el ventilador FC de estos equipos puede
llegar a tener una eficiencia del 60% sumándole la transmisión por poleas.

El aire que se toma como de ventilación será pre-tratado por una UTA que baja las condiciones del
aire ambiente para poder inyectarlo y no impactar tanto el serpentín. Las condiciones de salida de
la UTA son DB= 87°F y WB= 75°F(solo para Barranquilla). Las condiciones internas requeridas por el
cliente se muestran en el plano para cada espacio. Como el ducto pasa por espacio no ambientado
en Barranquilla el aire de suministro se sube 2 °F y en el retorno 0,75°F.

El vidrio no contará con elementos de sombra internos y tendrá un coeficiente global y unas
características como las que se muestran a continuación:
Al convertir el Factor U a BTU/ft2.°R tenemos que da 0,98.

El plano indicativo del proyecto es el que se ve a continuación y que se entrega en Autocad Tambien.
