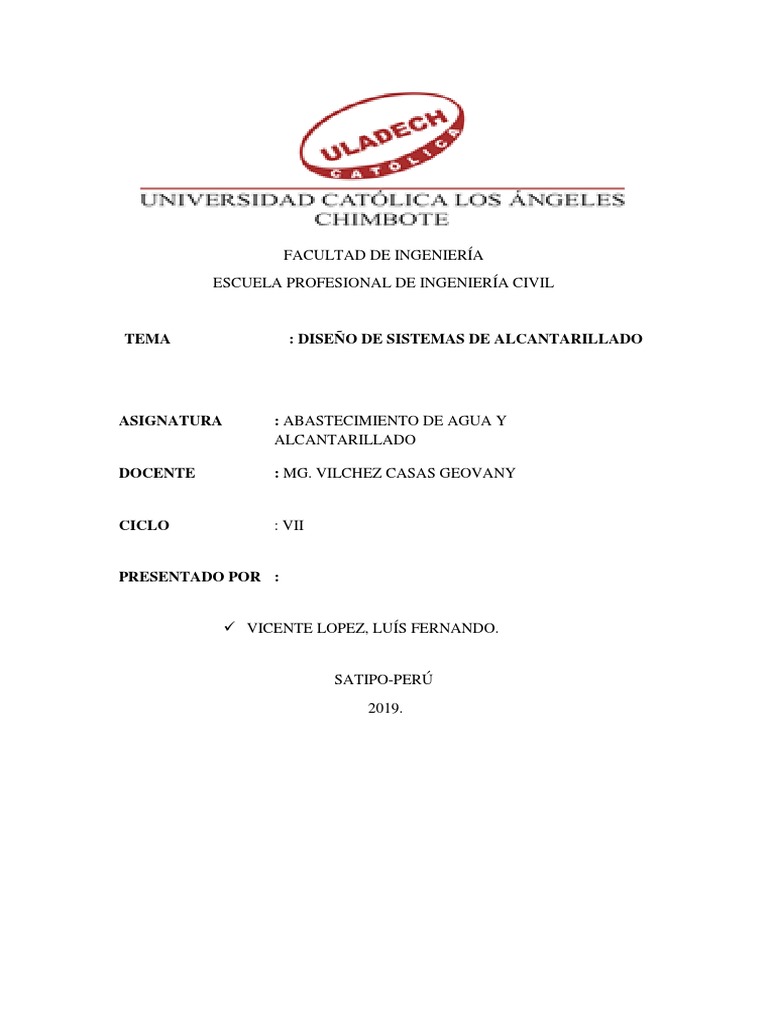

FACULTAD DE INGENIERÍA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

TEMA : DISEÑO DE SISTEMAS DE ALCANTARILLADO

ASIGNATURA : ABASTECIMIENTO DE AGUA Y

ALCANTARILLADO

DOCENTE : MG. VILCHEZ CASAS GEOVANY

CICLO : VII

PRESENTADO POR :

 VICENTE LOPEZ, LUÍS FERNANDO.

SATIPO-PERÚ
2019.
 INTRODUCCIÓN
El sistema de alcantarillado consiste en una serie de redes de tuberías y obras

complementarias necesarias para recibir, conducir y evacuar las aguas residuales y los

escurrimientos superficiales producidos por las lluvias.

Es evidente que entre los diferentes tipos de alcantarillado hay situaciones técnicas

comunes, como son el diseño hidráulico, profundidades, especificaciones de

construcción, etc., que si se describieran para cada uno en los subcapítulos

correspondientes, harían extenso este documento innecesariamente, por lo que se optó

por hacer énfasis al detalle en el subcapítulo de alcantarillado sanitario debido a la

importancia que reviste en la actualidad en nuestro medio el saneamiento, describiendo

en los demás únicamente el criterio de cálculo.

 Índice

TEMA : DISEÑO DE SISTEMAS DE ALCANTARILLADO ............................................................. 1

INTRODUCCIÓN ............................................................................................................................ 2
CAPÍTULO I .................................................................................................................................... 4
1. SISTEMA DE ALCANTARILLADO SANITARIO..................................................................... 4
1.1. Orígenes de las aguas residuales. ............................................................................ 4
1.2. Clasificación de los sistemas de alcantarillados. ..................................................... 4
1.2. Componentes de un sistema de alcantarillado sanitario .......................................... 5
CAPÍTULO II ................................................................................................................................... 9
2. Sistemas de redes de alcantarillado. ............................................................................... 9
2.1 Tipos De Redes................................................................................................................ 9
CAPÍTULO III ................................................................................................................................ 13
3. DISEÑO DE LA RED DE ALCANTARILLADO. ..................................................................... 13
 CAPÍTULO I

1. SISTEMA DE ALCANTARILLADO SANITARIO

El sistema de alcantarillado consiste en una serie de tuberías y obras

complementarias, necesarias para recibir y evacuar las aguas negras de la población
y la escorrentía superficial producida por la lluvia.

El uso de estas redes de recolección de aguas residuales es importantísimo porque si

no fuese utilizado podría ponerse en riesgo a la comunidad con efermedades
epidemiológicas y además causarían varias perdidas materiales.

1.1. Orígenes de las aguas residuales.

1.1.1. Orígenes domésticos. - Provienen de las casas (De los Inodoros, lavaderos y
cualquier otro elemento del que emerja de aguas residuales). La mayoría de
estas aguas están compuestas por solidos suspendidos (mayormente materia
orgánica biodegradables), solidos sedimentables, (materia Inorgánica),
Nutrientes y organismos patógenos.
1.1.2. Origen Industrial. – Provienen de los desechos de procesos industriales o
manufactureros. Estas aguas, pueden contener los mismos componentes de
las aguas domesticas pero incluyendo elementos tóxicos, que
obligatoriamente deben de ser removidos, en vez de ser revertidos al sistema
de alcantarillado.
1.1.3. Origen por lluvias. – Proviene de precipitación pluvial, y por consecuencia
de su caída en autos, techos, terrazas, postes, etc. Logran metales pesados y
elementos químicos.
1.2. Clasificación de los sistemas de alcantarillados.
Se clasifican de acuerdo al tipo de agua que se traslade por estas tuberías, en

otras palabras, es necesario un estudio total de los tipos de agua que desecha

una sociedad para estructurar un sistema de alcantarillado.

1.2.1. Alcantarillado Sanitario: Es el sistema diseñado únicamente para trasportar

agua residual domesticas o caseras y aguas residuales industriales.

1.2.2. Alcantarillado Pluvial: Este sistema está diseñado para transportar

 aguas de lluvias por drenaje que concluye en pozos cercanos. La

lluvia acida requiere un estudio más compacto y directo, ya que una

tubería simple no resistirá la cantidad de químicos que arrastran.

1.1.1. Alcantarillado Combinado: Es un sistema mas completo,

adecuado para los dos tipos de casos antes mencionados, pero con la

diferencia que es un poco costoso y algo tardo en realizar.

1.2. Componentes de un sistema de alcantarillado sanitario

1.- Colector secundario. - Colector domiciliario de diámetro menor a

150 mm (6”) que se conecta con un colector principal.

2.- Colector principal. - Capta el caudal proveniente de dos o más

colectores secundarios domiciliarios.

3.- Interceptor. - Colector que recibe la contribución de varios

colectores principales, localizados en forma paralela y a lo largo de las
márgenes de quebradas y ríos o en la parte más baja de la cuenca.
4.- Emisario final. - Colector que tiene como origen el punto más bajo
del sistema y conduce todo el caudal de aguas residuales a su punto de
entrega, que puede ser una planta de tratamiento o un vertimiento a un
cuerpo de agua como un río, lago o el mar. Se caracteriza porque a lo
largo de su desarrollo no recibe contribución alguna.

5.- Interceptor. - Es aquella tubería que como su nombre lo dice

intercepta las aguas negras de los colectores y las descarga hasta un
emisor o directamente en una planta de tratamiento. En dicho modelo
las tuberías principales como los colectores son instaladas en zonas
curvas que mantienen cierto paralelismo y poco desnivel, y estas son
descargadas en una tubería paralela de mayor diámetro como lo es un
interceptor
ESQUEMA DE UNA CONEXIÓN DOMICILIARIA A UN ALCANTARILLADO SUB -
ALTERNO
RED DE ALCANTARILLADO
CAPÍTULO II

2. Sistemas de redes de alcantarillado.

De acuerdo al modo en que pueden ser transportadas las aguas residuales se distingues
los siguientes sistemas:
A .Sistema Sanitario o Separativo
En el cual se separan las aguas pluviales de las aguas negras, las cuales se colectan
en forma independiente por tuberías separadas. Este tipo de sistema es muy
ventajoso en zonas donde el aporte de las aguas pluviales es significativo y en
algunos casos es posible darle otro uso para satisfacer alguna otra necesidad.
B. Sistema Unitario.
En el cual se colectan las aguas provenientes de las precipitaciones y las aguas
negras en una sola red de tuberías. Este sistema es ventajoso en zonas donde el
aporte de aguas pluviales no es significativo. El costo inicial es más bajo comparado
con el sistema separativo.
C. Sistema doblemente separativo
D. Sistema restringido
E. Sistema deficitario

2.1 Tipos De Redes

Los tipos y formas de las redes se definen de acuerdo a la topografía del terreno y pueden
clasificarse de la siguiente forma:

2.1. Sistema Perpendicular

Se forma cuando existen desniveles con el cuerpo receptor. Este se da en
los drenajes pluviales para obtener la trayectoria mas corta hacia los
canales superficiales existentes.
2.2. Sistema Interceptor.
Viene a ser una variante del sistema perpendicular. Esto es porque sus flujos
son interceptados antes que descargue al cuerpo receptor.
2.3. Sistema Longitudinal
Este sistema es usualmente adoptado cuando los interceptores se encuentran
lateralmente al mar, lago o río; donde tiene que bombearse, debido a las
dificultades de construcción en terrenos bajos; esto hace que se derive al
área drenada en una serie de zonas paralelas.

2.4. Sistema Abanico.

Este tipo de sistema de alcantarillado se da en terrenos planos y concentra hacia el
interior los flujos desde las orillas de las zonas a drenar, originando una sola
descarga.
 2.5. Sistema Radial.
En este sistema de Alcantarillado las aguas negras fluyen hacia fuera de la zona a
drenar en forma de rayos de una rueda; se da usualmente en topografías en forma de
cerro. Sin embargo el tipo de sistema estará definido básicamente por la forma del
terreno, es decir la topografía de la zona.

Principales características hidráulicas de un sistema de alcantarillado.

- El sistema de alcantarillado tiene una función esencial que es la de colectar y transportar

las aguas negras; para que esto suceda la velocidad en el conducto que las transporte
debe garantizar el arrastre de estas aguas negras, las cuales contienen sólidos y materia
orgánica, entre otros, en suspensión.
- Sin embargo esta velocidad no debe ser destructiva al material del conducto que las
transporta: se diseñaran para velocidades de auto-limpieza y no destructivas.

- Debido a que el flujo de aguas negras es casi siempre inestable y frecuentemente no

uniforme, es preferible que el transporte de estas agua sea como el de un conducto canal
(superficie libre). Esto es para no generar presiones debido al régimen y tipo de flujo.
 CAPÍTULO III
3. DISEÑO DE LA RED DE ALCANTARILLADO.
La colección de las aguas negras debe trabajar hidráulicamente como un
canal.

Para este Angulo los parámetros son:

Considerando que la tubería puede trabajar con un tirante al 50%, 75% y

100% del diámetro de la tubería; para los cuales los parámetros hidráulicos
son:
Parámetros Hidráulicos
y = %D Ø p = Fp x D A= Fa x D2 R = Fr x D
25% 120º 1.047 0.1535 0.1466
50% 180 1.571 0.3927 0.2500
75% 240 2.094 0.6319 0.3017
100% 360 3.142 0.7854 0.2500
 3.1. Fórmulas utilizadas.

- Según el Reglamento Nacional de Construcción para el cálculo hidráulico de la red

se recomienda utilizar las fórmulas de Ganguillet-Kutter y Manning.

- Estos investigadores establecieron valores para el coeficiente de Chezy en la

ecuación de Chezy para evaluar la velocidad media en un canal.

- La ecuación de Chezy es:

Donde:

V: Velocidad Media. (m/s)

C: Coeficiente de Chezy. (m1/2 / S)

R: Radio hidráulico. (m)

S: Pendiente del canal. (m/m)

A) Formula de Ganguillet-Kutter.

- Esta fórmula se basó en pruebas de laboratorio y en numerosas mediciones en ríos

europeos a los que se incorporó los ensayos realizados en el río Míssissipi de los
Estados Unidos.

- La expresión del coeficiente de Chezy en el sistema métrico es :

 - Considerando el rango de las pendientes usadas en un sistema de
alcantarillado, se concluye que la influencia del coeficiente 0.00155/S es
poco significativo.

- Al simplificar la ecuación nos queda:

B) Fórmula de Robert Manning

- La expresión del coeficiente de Chezy en el sistema métrico es :

Donde:
C = Coeficiente de Chezy (m 1/2 /S)
R = Radio hidráulico (m)
N = coeficiente de rugosidad de Kutter-Manning.

C) Fórmulas De Velocidad Y Caudal

- Para el caso de Ganguillet-Kutter :

- Para el caso de Ganguillet-Kutter :

El coeficiente “n” en ambas fórmulas tiene el mismo valor para ser usado en ambas
ecuaciones
3.2.Parámetros para el diseño de una red de alcantarillado.

a). Capacidad del sistema.

La capacidad de la red de alcantarillado será diseñada para conducir el

80% del caudal máximo horario (Qmáx horario), más el caudal
proveniente de las infiltraciones.

Usando la fórmula de Manning se puede reemplazar los parámetros

hidráulicos de R, A con ayuda del cuadro C-2 y despejar expresiones de
Velocidad, Caudal y Diámetro según la capacidad en la que están
trabajando:

Factores de velocidad, caudal y diámetro.

Y=%D Fv Fq Fd
25 % 0.2781 0.0427 3.2629
50 % 0.3969 0.1558 2.0079
75 % 0.4498 0.2842 1.6028
100 % 0.3969 0.3117 1.5483

Las expresiones son las siguientes:

n = coeficiente de rugosidad de Manning S = pendiente
D = Diámetro de la tubería (m)
V = Velocidad del flujo (m/s)
Q = Caudal del flujo (m3/s)

El diseño de los colectores y emisores se efectuará considerando como

máximo las capacidades de trabajo siguientes:
 Capacidad de trabajo
Descripción Capacidad de Trabajo
Colectores Y = 50% D
Emisores Y = 75% D

b). Velocidad de flujo.

La velocidad del flujo debe ser una velocidad tal que permita el arrastre de los sólidos
que transportan las aguas negras, pero que no sea erosiva al material de la tubería que
lo conduce.

Tampoco se deben de diseñar a velocidades que permitan la decantación o deposición

de los sólidos en las tuberías.

De ha establecido que las descargas pueden ser “Sanitarias” y/o “Pluviales” y el

Reglamento Nacional de Construcción indica las velocidades mínimas según la
capacidad de trabajo:

Velocidad de arrastre
Tipo de descarga Velocidad minima (m/s)
Sanitaria 0.60
Pluvial 0.75

El R.N.C. también establece las velocidades máximas de erosión según el tipo de material
de las tuberías :

Velocidad Máxima de Erosión.

Tipo de Material
Velocidad máxima (m/s)
de la tubería

Cerámica Vitrificada 5.00

Asbesto Cemento 3.00
 Plástico PVC 3.00

Fierro Fundido y Acero 5.00

Concreto 3.00

c). Pendiente de la tubería.

La pendiente de la tubería esta en función de la velocidad del flujo y al establecer

limites los límites para la velocidad máxima y mínima se obtendrán, en consecuencia,
limites para las pendientes según la formula hidráulica que se adopte (Kutter o
Manning) y según el diámetro y calidad de la tubería que se selecciona.

SEDAPAL establece las pendientes máximas y mínimas para velocidades mínimas

de 0.60 m/seg y máximas de 3.00 m/seg, respectivamente.

Pendiente mínimas y máximas según sedapal

D (plg) S mim 0/00 S max 0/00 Q mim lps Q max lps

8 4.0 98.3 19.0 94.0
10 2.9 69.4 30.0 147.0
12 2.2 52.5 42.0 212.0
14 1.6 41.6 58.0 289.0
16 1.3 34.1 75 377.0
18 1.2 28.6 96.0 477.00
20 1.0 24.5 120.0 589.0

El R.N.C. establece que los primeros 300.00 m la pendiente será de 10 ‰ y para la siguientes
longitudes será 8 ‰. Se toma esta precaución porque al inicio de los ramales colectores la
descarga es mínima por lo que el arrastre está prácticamente garantizado.
 BIBLIOGRAFIA

1. López Garrido J, Pererira Martiń ez J, Rodríguez Acosta R. Sistema de Alcantarillado

[Internet]. Editores Técnicos Asociados; 1980 [citado 10 de Julio de 2019]. Disponible
en: https://repositorio.umsa.bo/bitstream/handle/123456789/13881/EG-1228-
Condori%20Ferrano%2C%20Wilmer.pdf?sequence=1&isAllowed=y

2. Romero Caballero R. Diseño de alcantarillado [Internet]. Médica Panamericana; 2002

[citado 10 de Julio de 2019]. Disponible
en:https://www.monografias.com/trabajos14/historiaingenieria/historiaingenieria.shtml

3. Ricse., Diseño de alcamntarillado. Diseño de alcantarillado. [Internet]. Diario el Correo;

2004 [citado 10 de julio de 2019]. Disponible en:
http://www.siapa.gob.mx/sites/default/files/capitulo_3._alcantarillado_sanitario.pdf
