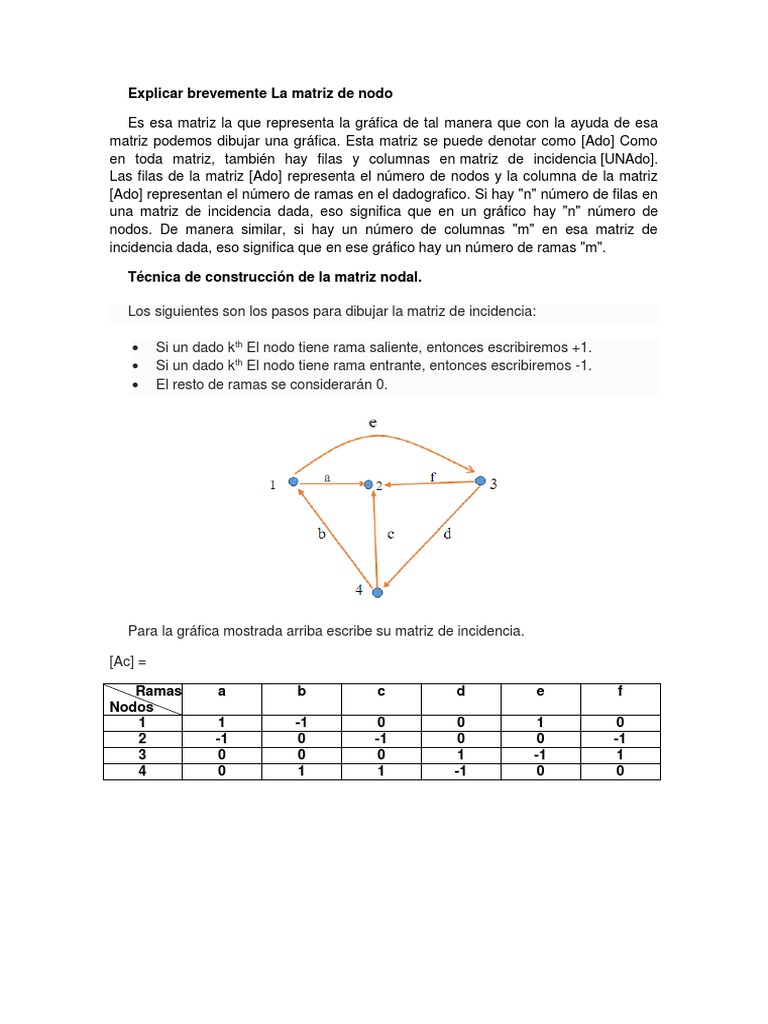

Explicar brevemente La matriz de nodo

Es esa matriz la que representa la gráfica de tal manera que con la ayuda de esa
matriz podemos dibujar una gráfica. Esta matriz se puede denotar como [Ado] Como
en toda matriz, también hay filas y columnas en matriz de incidencia [UNAdo].
Las filas de la matriz [Ado] representa el número de nodos y la columna de la matriz
[Ado] representan el número de ramas en el dadografico. Si hay "n" número de filas en
una matriz de incidencia dada, eso significa que en un gráfico hay "n" número de
nodos. De manera similar, si hay un número de columnas "m" en esa matriz de
incidencia dada, eso significa que en ese gráfico hay un número de ramas "m".

Técnica de construcción de la matriz nodal.

Los siguientes son los pasos para dibujar la matriz de incidencia:

 Si un dado kth El nodo tiene rama saliente, entonces escribiremos +1.


 Si un dado kth El nodo tiene rama entrante, entonces escribiremos -1.
 El resto de ramas se considerarán 0.

Para la gráfica mostrada arriba escribe su matriz de incidencia.

[Ac] =

Ramas a b c d e f
Nodos
1 1 -1 0 0 1 0
2 -1 0 -1 0 0 -1
3 0 0 0 1 -1 1
4 0 1 1 -1 0 0
