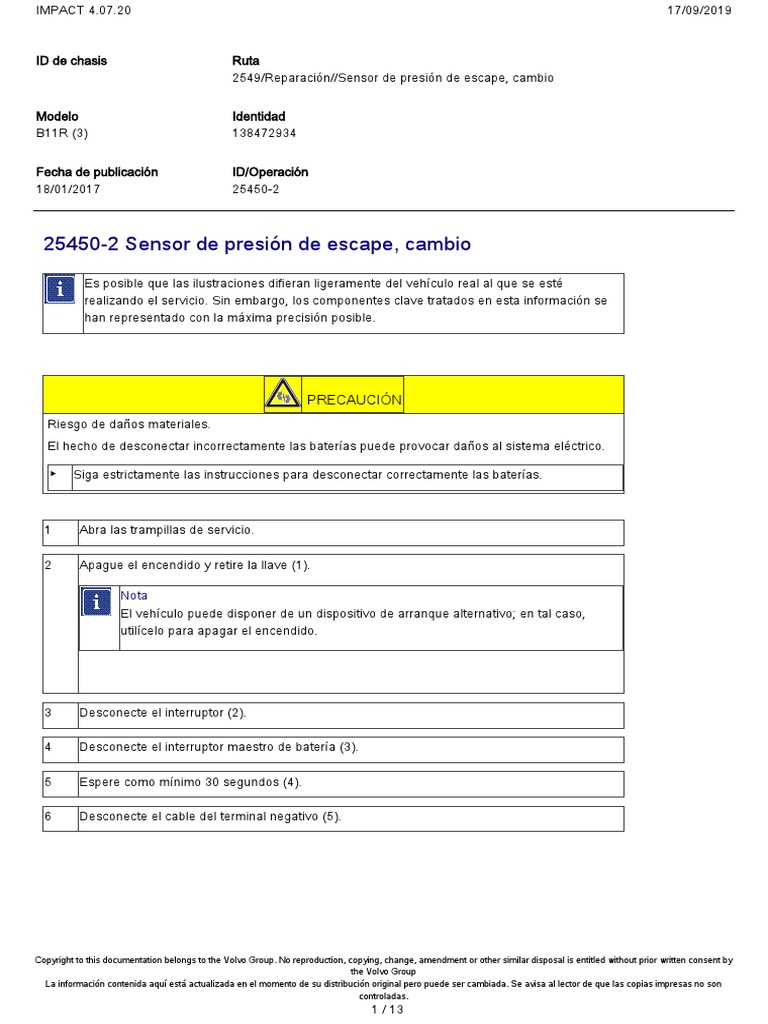

IMPACT 4.07.

20 17/09/2019

ID de chasis Ruta
2549/Reparación//Sensor de presión de escape, cambio

Modelo Identidad
B11R (3) 138472934

Fecha de publicación ID/Operación

18/01/2017 25450-2

25450-2 Sensor de presión de escape, cambio

Es posible que las ilustraciones difieran ligeramente del vehículo real al que se esté
realizando el servicio. Sin embargo, los componentes clave tratados en esta información se
han representado con la máxima precisión posible.

PRECAUCIÓN
Riesgo de daños materiales.
El hecho de desconectar incorrectamente las baterías puede provocar daños al sistema eléctrico.

▶ Siga estrictamente las instrucciones para desconectar correctamente las baterías.

1 Abra las trampillas de servicio.

2 Apague el encendido y retire la llave (1).

Nota
El vehículo puede disponer de un dispositivo de arranque alternativo; en tal caso,
utilícelo para apagar el encendido.

3 Desconecte el interruptor (2).

4 Desconecte el interruptor maestro de batería (3).

5 Espere como mínimo 30 segundos (4).

6 Desconecte el cable del terminal negativo (5).

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
1 / 13
IMPACT 4.07.20 17/09/2019

7 Retire los tornillos.

8 Desmonte la chapa.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
2 / 13
IMPACT 4.07.20 17/09/2019

9 Desenchufar los conectores.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
3 / 13
IMPACT 4.07.20 17/09/2019

10 Cuelgue la chapa en una abrazadera de cinta.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
4 / 13
IMPACT 4.07.20 17/09/2019

11 Desmontar las mangueras.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
5 / 13
IMPACT 4.07.20 17/09/2019

12 Quitar el tornillo.

13 Desmonte el sensor.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
6 / 13
IMPACT 4.07.20 17/09/2019

14 Monte el sensor.

15 Ponga el tornillo.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
7 / 13
IMPACT 4.07.20 17/09/2019

16 Montar las mangueras.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
8 / 13
IMPACT 4.07.20 17/09/2019

17 Enchufe los conectores.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
9 / 13
IMPACT 4.07.20 17/09/2019

18 Monte la chapa.

19 Poner los tornillos.

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
10 / 13
IMPACT 4.07.20 17/09/2019

20 Conecte el cable a las baterías (1).

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
11 / 13
IMPACT 4.07.20 17/09/2019

21 Apriete la tuerca a par.

Par de apriete

Terminal de cable, tuerca 6 ±1 Nm

22 Conecte el interruptor maestro de batería (2).

23 Conecte el interruptor (3).

24 Monte la llave (4).

25 Conecte la herramienta de diagnóstico (Volvo Tech Tool).

Copyright to this documentation belongs to the Volvo Group. No reproduction, copying, change, amendment or other similar disposal is entitled without prior written consent by
the Volvo Group
La información contenida aquí está actualizada en el momento de su distribución original pero puede ser cambiada. Se avisa al lector de que las copias impresas no son
controladas.
12 / 13
IMPACT 4.07.20 17/09/2019

26 Borre los DTC (Código de avería para diagnóstico) de conformidad con las instrucciones de la
herramienta de diagnóstico (Volvo Tech Tool).

27 Cierre las trampillas de servicio.
