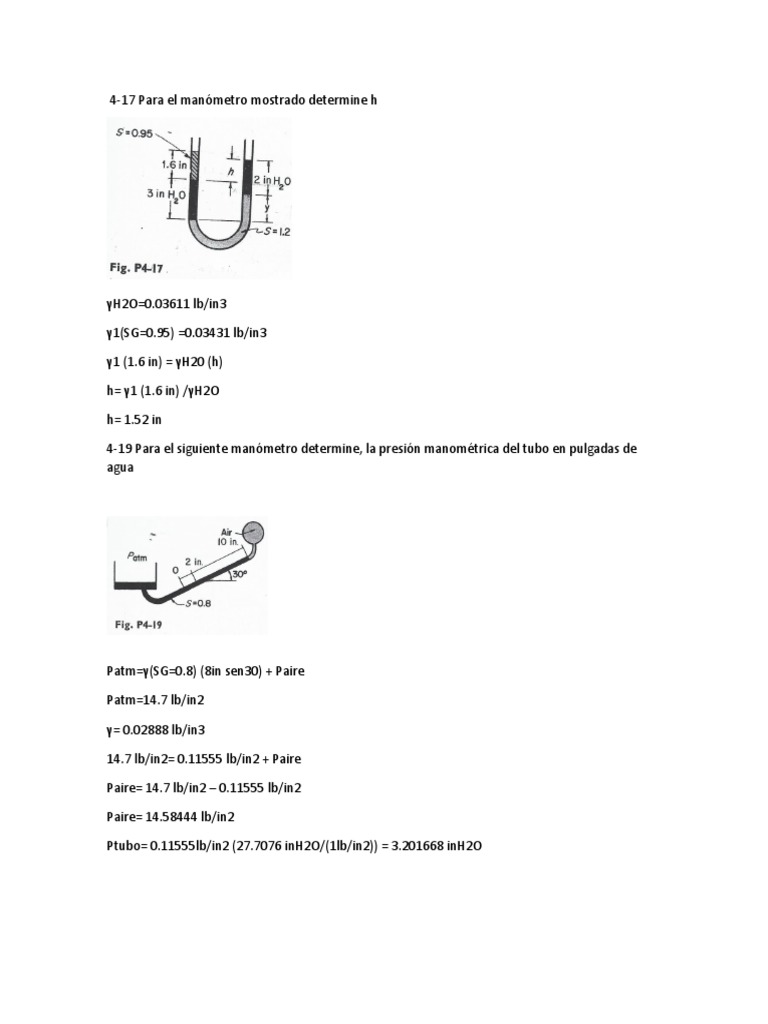

4-17 Para el manómetro mostrado determine h

γH2O=0.03611 lb/in3

γ1(SG=0.95) =0.03431 lb/in3

γ1 (1.6 in) = γH20 (h)

h= γ1 (1.6 in) /γH2O

h= 1.52 in

4-19 Para el siguiente manómetro determine, la presión manométrica del tubo en pulgadas de
agua

Patm=γ(SG=0.8) (8in sen30) + Paire

Patm=14.7 lb/in2

γ= 0.02888 lb/in3

14.7 lb/in2= 0.11555 lb/in2 + Paire

Paire= 14.7 lb/in2 – 0.11555 lb/in2

Paire= 14.58444 lb/in2

Ptubo= 0.11555lb/in2 (27.7076 inH2O/(1lb/in2)) = 3.201668 inH2O

4-21 A un joven ingeniero le piden encontrar PA. El dice que PA = 15 psia ya que el manómetro
tiene la misma altura. ¿Estás de acuerdo? Explique su respuesta.

El ingeniero cometió un error ya que no considero la pulgada de aire que esta atrapada entre el
agua y el aire.

Pa+ γH2O (1 in) = Patm

Pa=Patm – 0.03611 lb/in2

Pa=14.96389

4-23 La pérdida de presión a través de una sección de la tubería frecuentemente es utilizada para
medir el caudal del fluido. Considere el siguiente medidor Venturi con un manómetro.

a) Encontrar Pa si Pb= 10 psia

b) Si Pa= 20 psia y una presión barométrica de 29 inHg, calcule Pb en pies de agua

γ1=0.02997 lb/in3

γ2= 0.49109 lb/in3

Pa + γ1(26in) - γ2 (8in) – γ1(12in) – Pb=0

Pa=Pb -γ1(26in) + γ2(8in) +γ1(12in)

Pa=13.5091 psia
20 psia +γ1 (26in) – γ2(8in) - γ1 (12in) – Pb=0

Pb=16.49083 lb/in2 – 14.2435 lb/in2 = 2.24733 lb/in2 = 5.183823 ft H2O

4-25 Para el sistema mostrado ¿Cuál es la presión absoluta del tanque?

γ1=0.02888 lb/in3

γ2=0.49109 lb/in3

γ3=0.03611 lb/in3

γ4=0.108333 lb/in3

Patm - Ptanque - γ1(6in) - γ2(2in) + γ3 (3 in) - γ4(4in) =0

Ptanque= Patm - γ1(6in) - γ2(2in) + γ3 (3 in) - γ4(4in)

Ptanque= 13.21949 psia

4-26 Un tanque de 4x4 pies que contiene tetra bromuro de acetileno (SG=2.96) tiene el siguiente
arreglo manométrico:

a) Encontrar la presión en los manómetros A y B

b) Si el barómetro indica 29 in Hg ¿La válvula está abierta o cerrada?
c) ¿Cuál es el peso del tetra bromuro de acetileno en el tanque?
PB=γ(SG2.96) (26 in) + Pvapor

Ln P vapor = A – B/T+C A=7.52538 B 1775.96 C= 138.874 T=4 = -15.5556 C

Pvapor= 1.0322 E-3 mmHG= 1.9959E-5 psi

PB=2.77904 psi

Patm +γ Hg (36 in) – γH2O (12) in + γ Hg (24 in) – γ (C2H2Br4) (50 in) + P vapor-Pa=0

Pa=38.3881

La válvula esta abierta ya que 29 inHg es cercano a la presión atmosférica

El peso del C2H2Br4 = 1067968.4783 Lb

4-29 Un tanque de agua está conectado a

un arreglo manométrico como el
mostrado. La presión atmosférica es de
14.7 psia ¿Cuál es la presión absoluta del
manómetro A?

γ1=0.14444 lb/in3

γ2=0.02888 lb/in3

γ3=0.12638 lb/in3

γ4=0.07222 lb/in3

Patm + γ1 (22in) – γ2 (27 in) + γ3 (53 in) – γ4 (18 in) – γH2O (18 in) – PA=0

PA= 21.84612 psia

3.2 Determine h para la siguiente figura si ambos

lados están abiertos a la atmosfera.

P1= γ petróleo (4 in)

γ petróleo= 0.032499 lb/in3

P1=0.12999 lb/in2

P1=P2

P2= γ H2O (4 in - h)
0.12999 lb/in2= 0.03611 lb/in3 (4 in – h)

h= 0.4 in

3.22 Determina la lectura del manómetro, si la columna de agua a su lado esta abierta a la
atmosfera.

ρ aire= 0.000047 lb/in3

P1= Patm+ γ H2O (180 in) = 21.1998 psia

P1=P2

γ H2O (72 in) + γ petróleo (60 in) + Paire= 21.1998 psia

Paire= 16.7582 psia; esta sería la presión que marca el manómetro A

3-24 Determine la diferencia de presión entre A y B si el peso especifico del agua es de 62.4
lb/ft3

-PB – γ H2O (0.4167 ft) – γ petróleo (0.8334 ft) + γ H2O (1.25) + PA

PA – PB = - 10.3279 lb/ft2
3-25 Para el siguiente arreglo determine Pa-Pb

-Pa – γ1 (1.6667 ft) – γ2 (0.25 ft) + γ3(1.25 ft) + Pb=0

Pa – PB = - 62.5 lb/ft2

3-28 Un manómetro está conectado a un tanque que inicialmente está abierto a la atmosfera. Si el
tanque se cierra y la presión de aire aumenta hasta 70 kPa por encima de la presión atmosférica
¿Cuál seria la lectura del manómetro?

171325 Pa + γ H2O (3m) = P manómetro (P.H)

P manómetro = 200725 Pa

3-32 ¿Cuál es la presión manométrica de la siguiente figura?

Patm + γ Hg (0.15 m) = P aire

P aire = 121350 Pa

P manómetro = γ H2O (3 m) + 121350 Pa

P manómetro = 150780 Pa
3-34 Un manómetro de tubo en U está conectado a una fuente de presión como se muestra en la
siguiente figura ¿Cuál sería la presión del lado desconocido si Pa es 100 kPa? Asuma que el fluido
es aire de peso específico despreciable

Pa+ γ petróleo (0.5m) =P1

P1= 10922.8 Pa

P1=P2

Entonces la presión del lado desconocido seria de 10922.8 Pa

3-37 En la siguiente figura ¿Cuál es la presión del tanque por encima del nivel de agua?

P1= γ H2O (1.5 m) – γ Hg (0.75m) + γ H2O (0.63) – γ Hg

(0.7) – Patm

P1= - 274004.7 Pa

3-38 En la siguiente figura ¿Cuál es la presión de la línea A?

Patm + γ Hg (.5m) – γ H2O (0.25m) + γ Hg

(0.25m) – γ H2O (0.35m) – Pa =0

Pa=195564 Pa
3-40 Determine la diferencia de presión Pa - Pb para la siguiente figura

Pa – PB= γ Hg (3in) + γ H2O (1 in)

Pa-PB=1.5093 lb/in2

4.47 E Para el siguiente tanque determine la profundidad del petróleo h, si la lectura del
manómetro inferior marca 35.5 psig y el manómetro de arriba marca 30 psig

35.5 psig – 30 psig= h γ petróleo

h= 160.3288 in

3-49 M Para el tanque siguiente calcule la profundidad del agua, si la altura del petróleo es de
6.9m y el manómetro del fondo marca 125.3 kPa

125300 Pa= γ H2O (h) + γ petróleo (6.9m)

h= 11.9126 m
3-55M La siguiente figura muestra un contenedor cerrado que contiene agua, petróleo. Aire a
34kPa. Calcule la presión en el fondo del contenedor en kPa

P fondo = γ H2O (0.75m) + γ petróleo (0.5m)

+ 34000 Pa

P fondo= 45526.75 Pa

3-63E Para el siguiente manómetro calcule la diferencia de presión entre A y B, si la gravedad

especifica del petróleo es 0.85

PA= PB + γ petróleo (10 in)

PA – PB = 0.306935 lb/in2

3-65M Para el manómetro calcule Pa – PB

Pa + γ H2O (0.5m) – γ Hg (0.75 m) – γ petróleo (0.15m) – Pb=0

Pa – Pb = 96039.9 Pa
3-67 Para el siguiente manómetro calcular la presión del punto A

Patm + γ Hg (0.475m) - γ H2O (0.3m) + γ Hg (0.25m) – γ

petróleo (0.375m) – PA=0

PA= 191655.48 Pa

3-69 El siguiente manómetro es usado para indicar la diferencia de presiones entre dos puntos de
la tubería. Calcular Pa – Pb

PA – γ H2O (132 in) + γ petróleo (36 in) – γ H2O (24 in) – PB=0

PA – PB =4.463196 Pa
