TOPOGRAFIA II

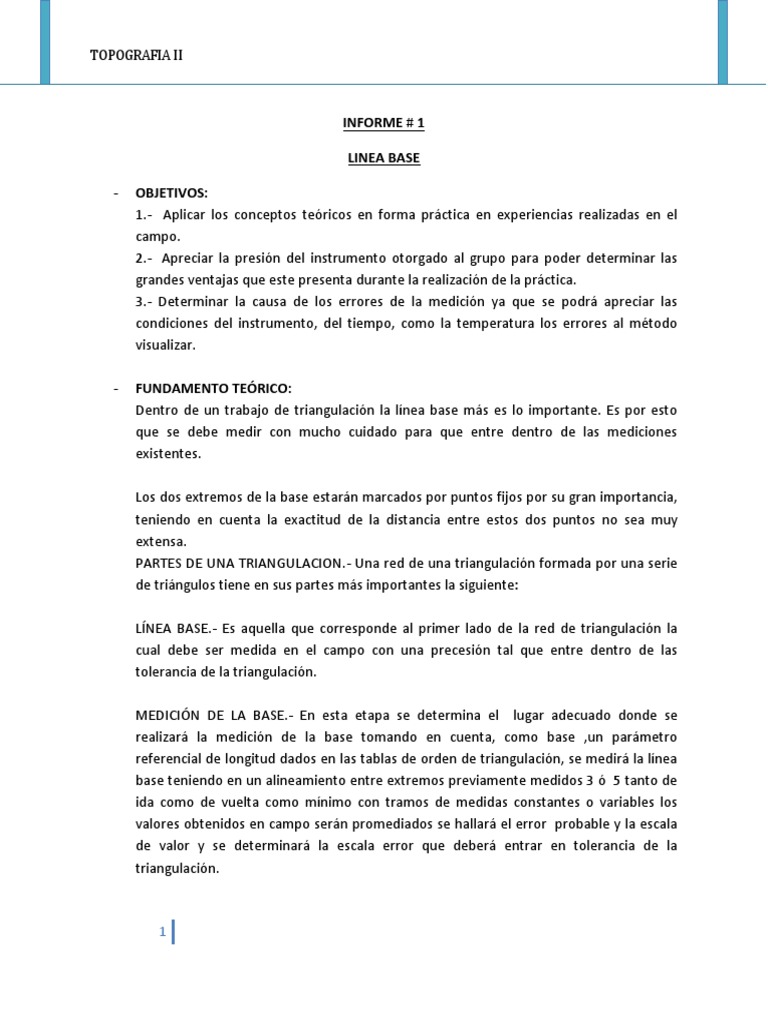

INFORME # 1

LINEA BASE

- OBJETIVOS:
1.- Aplicar los conceptos teóricos en forma práctica en experiencias realizadas en el
campo.
2.- Apreciar la presión del instrumento otorgado al grupo para poder determinar las
grandes ventajas que este presenta durante la realización de la práctica.
3.- Determinar la causa de los errores de la medición ya que se podrá apreciar las
condiciones del instrumento, del tiempo, como la temperatura los errores al método
visualizar.

- FUNDAMENTO TEÓRICO:
Dentro de un trabajo de triangulación la línea base más es lo importante. Es por esto
que se debe medir con mucho cuidado para que entre dentro de las mediciones
existentes.

Los dos extremos de la base estarán marcados por puntos fijos por su gran importancia,
teniendo en cuenta la exactitud de la distancia entre estos dos puntos no sea muy
extensa.
PARTES DE UNA TRIANGULACION.- Una red de una triangulación formada por una serie
de triángulos tiene en sus partes más importantes la siguiente:

LÍNEA BASE.- Es aquella que corresponde al primer lado de la red de triangulación la

cual debe ser medida en el campo con una precesión tal que entre dentro de las
tolerancia de la triangulación.

MEDICIÓN DE LA BASE.- En esta etapa se determina el lugar adecuado donde se

realizará la medición de la base tomando en cuenta, como base ,un parámetro
referencial de longitud dados en las tablas de orden de triangulación, se medirá la línea
base teniendo en un alineamiento entre extremos previamente medidos 3 ó 5 tanto de
ida como de vuelta como mínimo con tramos de medidas constantes o variables los
valores obtenidos en campo serán promediados se hallará el error probable y la escala
de valor y se determinará la escala error que deberá entrar en tolerancia de la
triangulación.

1
TOPOGRAFIA II

CORRECCIONES A LA LÍNEA BASE.- Dada a la necesidad de tener una línea base lo más
precisa posible se realizan ciertas correcciones tomando en cuenta los siguientes
factores:
- Corrección por temperatura.
- Corrección por desnivel.
- Corrección por tensión
- Corrección por catenaria.
- Corrección por altura sobre el nivel del mar
Corrección por temperatura.- Se realiza la corrección por temperatura debido a que
las cintas de medición están calibradas para una temperatura estándar de 20º .Para
obtener la corrección por temperatura en cada tramo se tiene la siguiente relación:

Ct = c * L * (tc - ts)

Dónde:
C = Coeficiente de dilatación térmica. (0.0000116ºC)
L = Longitud del tramo.
tc= Temperatura de campo.
ts= Temperatura estándar.
Esta corrección puede tener signo (+) ó (-) dependiendo si la temperatura de campo es
más o menos que la temperatura estándar.

Corrección por desnivel.- Cuando la medición de cada tramo se hace en terreno de

pendiente, al tener un desnivel por terreno se tiene una diferencia con la longitud real
que se corrige en la siguiente relación:

h2
Cd  
2* L

Dónde:
Cd = corrección por desnivel
h = desnivel del tramo
L = longitud del tramo

Corrección por tensión.- El esfuerzo por mantener la cinta entre los extremos extendida
requiere una tensión, que es la tensión de campo, normalmente las cintas bien

2
TOPOGRAFIA II

calibradas para una tensión estándar es necesario realizar una corrección con la
siguiente relación:
L * ( fc  f s )
Ct 
E*A

Dónde:
fc = Tensión de campo (Kg.)
fs = Tensión estándar (Kg.)
L = Longitud del tramo.
E = Coeficiente de elasticidad de la cinta. (1400 kg)
A = Sección transversal de la cinta (mm2)
Ct = corrección por tensión.
Normalmente la tensión de calibrada es de 5.66 Kg.
Esta corrección tendrá un signo (+) ó (-) en cuando a la tensión de campo sea mayor o
menor a la normal.

Corrección por catenaria.- El mismo factor de tensión produce otro error denominado
catenaria que es la curvatura que se produce en la cinta al medir un tramo si esta no
está entendida con la tensión estándar. Para realizar la corrección por catenaria se tiene
la siguiente relación:

L * p  1 1 

Ccat.  *  
24   f s 2
 f c 2 

Dónde:
Ccat. = corrección por catenaria
P = Peso de la cinta.
L = Longitud del tramo.
fs = Tensión normal.
fc = Tensión de campo.
Las cuatro anteriores correcciones se realizan a cada tramo medido en la línea base.

Corrección por altura sobre el nivel del mar.- Cuando la medición de la línea base se
realizará sobre una superficie que tiene esta altura con referencia al nivel del mar se
debe realizar una corrección debido a la proyección de medida real sobre la superficie al
nivel del mar, para lo cual se tiene la siguiente:
3
TOPOGRAFIA II

L*H
Cn. 
R

Dónde:
Cn = corrección por reducción al nivel del mar
L = Longitud de la línea base.
H = Altura sobre el nivel mar.
R = Radio de la tierra = 6366200 mt.
A diferencia de las anteriores correcciones está corrección se debe realizar a la longitud
total de base y no a cada tramo por lo tanto debe ser la última corrección que se realice.

Error probable de las mediciones.- Aun siguiendo con la metodología, es probable que
se cometa un error en sus correcciones, que se encuentra cuantificador por lo que se
tiene la siguiente relación:

( x i  x ) 2
e  0.6735 *
n(n  1)

Dónde:
e = Error probable.
X = Longitud de la medida base
n = Número de mediciones

Escala del error.- Dada que las tolerancias admisibles de la tolerancia de la base están
en una escala de error probable debemos convertirlo a una escala del error y
compararla con las limitaciones que se tiene para la triangulación.

X
E
e
Dónde:
X = Promedio de mediciones.
e = Error probable. > 1:5000
E = Escala de error

4
TOPOGRAFIA II

- MATERIALES:
- Nivel de Ingeniero

- Cinta y Jalones

- Dinamómetro

- Termómetro

- Estacas

5
TOPOGRAFIA II

- MEMORIA:
Para la medición de la base se realizaron los siguientes pasos:
 Primero elegir un terreno para la línea base, sobre un terreno poco accidentado, que
tenga poco desnivel para que el error al medir sea mínimo.

 Luego se clavan las estacas inicio que será el punto A, y B será el final. Estos dos
extremos serán contados con pasos a una distancia aproximadamente 80 a 100
metros.
 El método que se recomienda que el de tramos y repetidas veces para tener mayor
exactitud en los resultados.
 Luego se hizo un alineamiento en base a jalones, teniendo eso se realizó por tramos
las cuales fueron de medidas fijas como: 5, 7, 10, 15 y 20, los cuales fueron
correlativa de ida y vuelta.

 La primera que es de ida realizamos las mediciones cada tramo de 5 metros. ósea
que íbamos de 5 metros en 5 metros y en cada 5 metros mediamos al tensión de la
cinta y la temperatura.

 De vuelta mediamos tramos de 7 metros que seguimos midiendo la temperatura y

la tensión de cada tramo.

 Y el mismo procedimiento para las medidas de 10, 15 y 20 metros.

 Para realizar todas estas mediciones primera tuvimos que alinear con ayuda de los
jalones para facilitar el trabajo.

 El desnivel del terreno ya nos brindaba el nivel de ingeniero.

 Luego de obtener todos los datos de campo, pasamos a realizar los respectivos
cálculos de gabinete.
6
TOPOGRAFIA II

- CALCULOS

7
TOPOGRAFIA II

- CONCLUSIONES:
Una vez concluida la práctica se pudo llegar a las siguientes conclusiones:

 Podemos concluir afirmando que los errores naturales afectan en la medición como
ser el viento, los cambios de temperatura que no se puede evitar sino solo
realizando la práctica durante la mañana a primera hora.
 Yo pienso que para aprender de una forma más eficiente es el manejo del
instrumento y la práctica que se realizó, es decir mediciones de la línea base la
realización de la práctica fue mejor que la teoría, porque pusimos todos nuestros
conocimientos en ella.

 Antes de empezar la práctica se debe trazar un detalle exacto de los pasos a seguir
ya que al emitir alguno, se puede retrasar el trabajo, es decir cada integrante del
grupo debe saber a cabalidad el tema para la realización de dicha práctica.
 Una de las conclusiones más significativas que podemos observar es que mediante
la realización de varias mediciones de diferentes tramos se tiene mayores errores y
mientras menos son las mediciones en el tramo A-B son menores los errores.
 Recomendar que la línea de base tiene que localizarse perfectamente en un terreno
plano, sin obstáculos, de modo que no haya ínter visibilidad entre sus extremos
pues esto facilita la medición.

8
TOPOGRAFIA II

- CROQUIS
