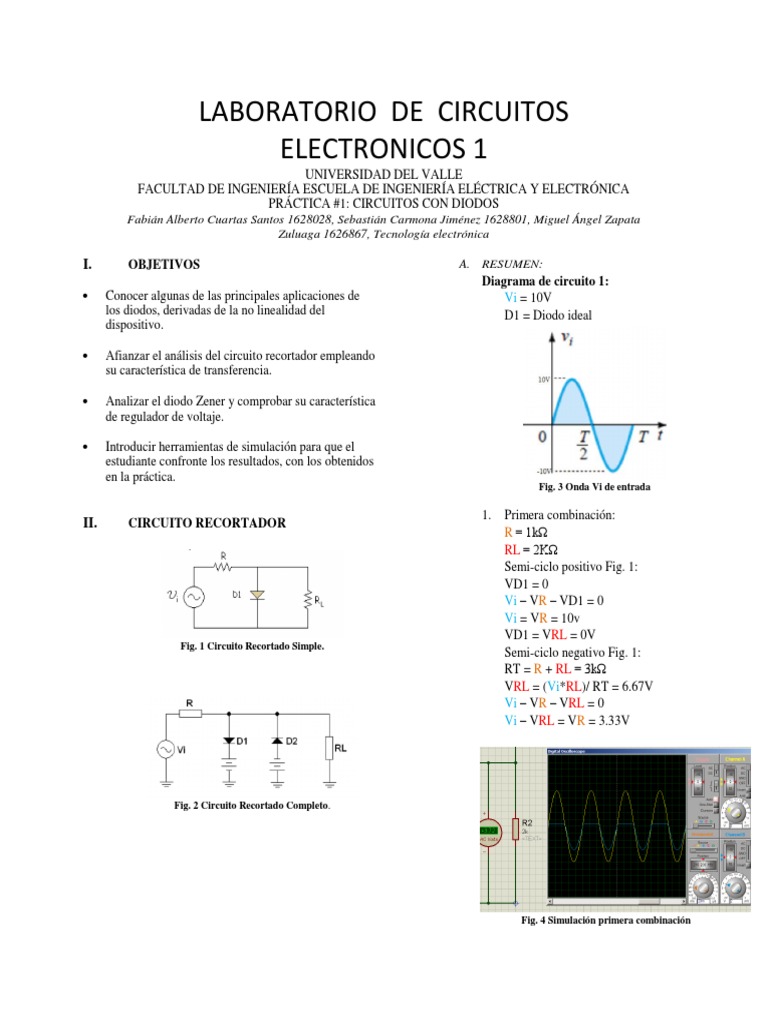

LABORATORIO DE CIRCUITOS

ELECTRONICOS 1
UNIVERSIDAD DEL VALLE
FACULTAD DE INGENIERÍA ESCUELA DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA
PRÁCTICA #1: CIRCUITOS CON DIODOS
Fabián Alberto Cuartas Santos 1628028, Sebastián Carmona Jiménez 1628801, Miguel Ángel Zapata
Zuluaga 1626867, Tecnología electrónica

I. OBJETIVOS A. RESUMEN:
Diagrama de circuito 1:
 Conocer algunas de las principales aplicaciones de Vi = 10V
los diodos, derivadas de la no linealidad del D1 = Diodo ideal
dispositivo.

 Afianzar el análisis del circuito recortador empleando

su característica de transferencia.

 Analizar el diodo Zener y comprobar su característica

de regulador de voltaje.

 Introducir herramientas de simulación para que el

estudiante confronte los resultados, con los obtenidos
en la práctica.
Fig. 3 Onda Vi de entrada

1. Primera combinación:
II. CIRCUITO RECORTADOR
R = 1kΩ
RL = 2KΩ
Semi-ciclo positivo Fig. 1:
VD1 = 0
Vi – VR – VD1 = 0
Vi = VR = 10v
VD1 = VRL = 0V
Fig. 1 Circuito Recortado Simple.
Semi-ciclo negativo Fig. 1:
RT = R + RL = 3kΩ
VRL = (Vi*RL)/ RT = 6.67V
Vi – VR – VRL = 0
Vi – VRL = VR = 3.33V

Fig. 2 Circuito Recortado Completo.

Fig. 4 Simulación primera combinación

2. Segunda combinación: GRAFICA DE SALIDA EN VRL:
R = 10kΩ La grafica de V0 o VRL con diodo ideal y
RL = 20KΩ con cualquier resistencia, contara con la
Semi-ciclo positivo Fig. 1: forma de la siguiente fig. 7.
VD1 = 0
Vi – VR – VD1 = 0
Vi = VR = 10v
VD1 = VRL = 0V
Semi-ciclo negativo Fig. 1:
RT = R + RL = 30kΩ
VRL = (Vi*RL)/ RT = 6.67V
Vi – VR – VRL = 0
Fig. 7 Grafica de onda de salida recortada.
Vi – VRL = VR = 3.33V
DIODO INVERTIDO:
Vi = 10V
R = 1kΩ
RL = 2KΩ

Semi-ciclo positivo:
RT = R + RL = 3kΩ
VRL = (Vi*RL)/ RT = 6.67V V

Semi-ciclo negativo:
Fig. 5 Simulación segunda combinación. VD1 = VRL = 0V

3. Tercera combinación: Gráfica:

R = 100kΩ
RL = 200KΩ
Semi-ciclo positivo Fig. 1:
VD1 = 0
Vi – VR – VD1 = 0
Vi = VR = 10v
VD1 = VRL = 0V
Semi-ciclo negativo Fig. 1:
RT = R + RL = 300kΩ Fig. 8 Grafica de onda de salida recortada con diodo
VRL = (Vi*RL)/ RT = 6.67V invertido
Vi – VR – VRL = 0
Vi – VRL = VR = 3.33V

Fig. 9 Simulación diodo invertido

Fig. 6 Simulación tercera combinación.

Diagrama de circuito 2: E2 hasta que llegue a la mitad de la onda
original.
Vi = 20Vpp 500Hz
R = 1KΩ
RL = 1KΩ
E1 = 2V
E2 = 2V

Fig. 13 Onda de salida general.

Fig. 10 Onda de entrada en circuito.

Semi-ciclo positivo:
Ya que el diodo D1 entra en corto, el voltaje
de VRL no es más que el de la fuente E1 de
2V y el diodo D2 queda como circuito
abierto.

VRL = E1 = 2V

Semi-ciclo negativo:
Igual mente como el diodo D1 entra en
circuito abierto y el D2 entra en corto, el
voltaje en VRL será el de la fuente E2.
VRL = E2 = 2V
Fig. 14 Salida con voltajes (E1 = 1V),
(E2= 4V).
Si se sobra pasa la onda original solo va a
tomar la mitad de este valor como el punto
máximo del voltaje y no recortara más.

Fig. 11 Onda de salida de VRL.

Fig. 15 Salida con voltajes (E1 = 15V),

(E2= 15V).

B. PROCEDIMIENTOS:
Fig. 12 Simulación de la onda de entrada y salida
con E1 y E2 en 2V.
Cambiando el voltaje de las fuentes DC (E1,
E2), Solo variara la amplitud de la nueva
onda Tanto positiva con E1 y negativa con
Cuadramos el Generador de funciones a
10Hz con 10 de voltaje pico el cual sería
nuestro Vi. Agregamos la Resistencia Rs de
1KΩ y RL de 2kΩ tal como el diagrama en
una protoboard. Empezamos a mirar con el
Osciloscopio la señal de salida de V0 en la
resistencia RL el cual nos vota una onda
recortada de 8Vpp se muestra en la fig. 16.
 Fig. 16 Foto de primera onda Rs=1KΩ y RL=2kΩ
Probamos con la resistencias de Rs=10KΩ y
RL=20KΩ el cual nos muestra una onda
similar de 4.40Vpp como aparece en la fig.
17.
Fig. 17 Foto de onda con resistencias Rs=10kΩ
Rl=20KΩ
Probamos con las resistencias de Rs=100kΩ
y RL=200KΩ y da una onda de 4Vpp como
se muestra en la siguiente fig. 18.
Fig. 18 Foto de onda con resistencias Rs=100kΩ
Rl=200kΩ
Procedemos a invertir el diodo con las
resistencias iniciales de Rs=1kΩ y RL=2kΩ
y conseguimos el mismo valor de 8Vpp pero
invertido.
Fig. 19 Foto de onda con diodo invertido.
TABLA I
Resistencias seleccionadas, los voltajes de
entrada y salida.
Resistencia Resistencia Vo [V] Vi [V]
R[Ω] RL[Ω]
1KΩ 2kΩ 8Vpp 10Vp
10KΩ 20KΩ 4.4Vpp 10Vp
100KΩ 200KΩ 4Vp 10Vp
1KΩ 2KΩ 8Vpp 10Vp
En la anterior tabla se muestran los valores
proporcionados y medidos para el ejercicio.
C. CONCLUCIÓN:
De la figura 1 observando los cálculos
y
realizados y sus respectivas simulaciones, en
comparación con los datos medidos en el
laboratorio con el osciloscopio, podemos
decir que no son exactamente iguales, ya
que notamos una buena diferencia entre
estos datos. Sin embargo se puede justificar
ya que en los cálculos y las simulaciones
usamos diodos ideales además del margen
de error de las resistencias y de los diodos
usados que se deben tomar en cuenta. Con
esto podemos concluir que a pesar de no ser
exactamente igual pueden darnos un muy
buen acercamiento de lo que encontraremos
en la práctica pero no confiarnos del dato
ciegamente. Además se pudo observar que
gracias al diodo hay un recorte de la onda
dejando solo la parte positiva de esta.
y
Por otra parte del ejercicio con la figura 2
podemos concluir que el voltaje de la onda
generada puede llegar a un máximo de la
mitad de amplitud de la onda original.
III. CIRCUITO CON DIODO ZERNER

Fig. 20 Circuito regulador de voltaje con diodo Zener.

A. RESUMEN:
Se seleccionan los siguientes valores para Fig. 22 Simulación Diodo desactivado.
que el diodo de 4.7V funcione en la región
Zener como se muestra en la simulación de Como se observa en la fig. 22 ya no hay
la fig. 20. paso de corriente en el Zener por lo tanto
Vi = 10V esta desactivado, además el divisor aplicado
R = 1kΩ a la resistencia da exactamente igual que el
RL = 2KΩ que nos muestra la simulación.
Dz = 4.7V
Aumentamos Vi de nuevo a 10V y
V0 = (Vi * RL) / (R + RL) Cambiamos las resistencias RL (220Ω, 10k
V0 = (10 * 2000) / (3000) =6.67V Ω, 33k Ω, 20k Ω):

V0 = (Vi * RL) / (R + RL)

V0 = (10 * 220) / (1220) = 1.8V

Fig. 23 Simulación Diodo Desactivado RL = 220Ω.

Fig. 21 Simulación de diodo Zener Activo.
V0 = (Vi * RL) / (R + RL)
Como se logra observar se ve el paso de V0 = (10 * 10000) / (11000) = 9.09V
corriente en el Zener por lo tanto el Zener
está activo, sumado a esto comparando el
divisor aplicado a la resistencia RL no son
similares por lo tanto podemos decir que el
voltaje mostrado es el del Zener en la
resistencia.

Ahora reducimos el voltaje Vi a 5V para

desactivar el diodo de la fig. 21.
Fig. 24 Simulación Diodo Activo RL = 10KΩ
V0 = (Vi * RL) / (R + RL)
V0 = (5 * 2000) / (3000) = 3.33V V0 = (Vi * RL) / (R + RL)
V0 = (10 * 33000) / (34000) = 9.7V

Fig. 25 Simulación Diodo Activo RL = 33KΩ

V0 = (Vi * RL) / (R + RL) Fig. 28 Simulación con diodo desactivado y

potenciómetro
V0 = (10 * 20000) / (21000) = 9.5V
Al 81% de resistencia variable deja de pasar
corriente por el diodo por lo tanto se puede
considerar que se ha desactivado el diodo,
por regla de tres podemos encontrar el valor
de la resistencia variable:

RL = (81 * 1k)/ 100 = 810Ω

Fig. 26 Simulación Diodo Activo RL = 20KΩ

Cambiando la resistencia por un

potenciómetro de 1k:

V0 = (Vi * RL) / (R + RL)

V0 = (10 * 1000) / (2000) =10V

Fig. 29 Resistencia variable con OHMMETER

También podemos calcular con el

OHMMETER del PROTEUS y compararlo
con la resistencia mínima calculada, la cual
nos dará un valor cercano:

RLmin = (Vz* R) / (Vi -Vz)

RLmin = (4.7*1000) / (10 – 4.7) = 886Ω

Fig. 27 Simulación con diodo activo y potenciómetro Por otra parte si se cambia la Rs Cambiaran
Como se observar al 100% de la resistencia
los valores que pueden tomar RL mínima y
variable hay paso de corriente por el Zener. RL máxima.
 Ajustamos de nuevo la fuente de voltaje
B. PROCEDIMIENTOS: variable a 10V y probamos con la resistencia
de 220Ω, por lo que es menor que la
Ajustamos la fuente variable a los 10V que resistencia mínima de 886Ω calculada
sugerimos y conectamos los distintos anteriormente, desactiva el diodo Zener y
componentes en la protoboard para así solo queda el voltaje disipado por esta
empezar con la medición de la resistencia resistencia de 1.8V.
de 2KΩ y el circuito del diodo Zener
propuesto en la anterior fig. 20, obtuvimos
un valor de 4.58V lo cual se puede decir que
ya es el voltaje proporcionado por el diodo
Zener.

Fig. 32 Voltaje en resistencia de 220Ω.

Probamos con las demás resistencias de

10kΩ y 33kΩ el cual obtuvimos los 4.7V
del Zener.

Fig. 30 Voltaje Zener en resistencia de 2KΩ Fig. 33 Voltaje en resistencia de 10kΩ

Ajustando la fuente de voltaje variable a 5V

y obtuvimos un valor similar a los cálculos,
con una caída de 3.39V en la resistencia de
2KΩ.

Fig. 34 Voltaje en resistencia de 33KΩ.

Continuamos con la resistencia variable o

potenciómetro el cual primero verificamos
la cantidad de resistencia que este nos
proporciona con un multímetro:

Fig. 31 Zener desactivado


Fig. 35 Potenciómetro con 1.14KΩ
Medimos el voltaje del Zener con el potenciómetro a
1.14KΩ y nos generó los 4.7V, por lo cual
procedimos a reducirle la resistencia y eventualmente
disminuyo su voltaje a 4.30V:
IV.
Fig. 36 Voltaje en potenciómetro diodo desactivado
Desconectamos y medimos la resistencia, la cual
bajó el voltaje:
Fig. 37 Resistencia del potenciómetro.
C. CONCLUCIÓN:
Del ejercicio con el Zener se puede concluir
que el voltaje dado por el diodo Zener
mantiene constante entre unos rangos
después del voltaje requerido, además
pudimos observar que contiene también un
factor de error por el cual no es preciso el
voltaje necesario para entrar a la zona Zener
y puede variar por un cambio en cualquiera
de sus componentes, ya que tiene que
cumplir las tres condiciones, por lo que hay
que tener cuidado con este factor ya que un
cambio mal calculado puede dañar el diodo.
Aparte de esto, se puede confiar en los
valores calculados teniendo en cuenta
obviamente los factores de tolerancia de las
resistencias y los diodos.
CIRCUITO RECTIFICADORES
Fig.38 Puente rectificador.
A. RESUMEN:
Vi = 8Vpp
RL = 1KΩ
Para calcular el valor del voltaje Vdc en la
resistencia debemos usar el valor pico de la
corriente en este caso el valor pico es de 4V
y como asumimos que el Vt es de un diodo
ideal entonces este será de 0V.
Vdc = 0.636(Vp - 2Vt)
Vdc = 0.636(4 – 2(0)) = 2.5V
Fig. 39 montaje del puente de diodo.
 B. PROCEDIMIENTOS:
Montado el circuito de la Fig. 38 ajustamos
el generador de funciones a 4Vp y medimos
con el Osciloscopio y el multímetro:
Eventualmente nos arroja una onda de 4Vp
y de 2.7V con el multímetro por lo que nos
da similar a los cálculos:
Fig. 42 Puente de diodo.

Vdc = 0.636 (5 – 2(0)) = 6.36V

Posterior a esto se agrega el condensador en

paralelo al puente para filtrar la señal, el
valor de este condensador dependerá de la
ecuación:
𝑉𝑟 = 𝑉𝑜 / (2𝑓𝐶𝑅𝐿)

Con condensador de 10uf:

𝑉𝑟 = 4.7 / (2(1)(10)(2k))= 0.1175mV

Con Condensador de 100uf:

𝑉𝑟 = 4.7 / (2(1)(100)(2k))= 0.01175mV

Fig. 40 Voltaje de salida del puente de diodo en resistencia.
C. CONCLUCIÓN:
Con la práctica del rectificador de onda
completa, podemos concluir que el puente
de diodo siempre nos devuelva las ondas de
ambos Semi-ciclos en la sección positiva
con la misma amplitud pico y que el vdc
calculado será muy aproximado al vdc que
nos mostrará en realidad.
V. FUENTE DE VOLTAJE
Con Condensador de 1000uf:
𝑉𝑟 = 4.7 / (2(1)(1000)(2k))= 0.001175mV
Con Condensador de 500uf:
𝑉𝑟 = 4.7 / (2(1)(500)(2k))= 0.00235mV
Comparando los resultados entre mayor sea
el condensador menor es el voltaje de
rizado. Para el ejercicio trabajaremos con el
de 500uf.

Fig. 41. Fuente de voltaje

A. RESUMEN:
Vi = 10Vp
R1 = 1k
RL = 1K
D = ideal

Al salir del puente de diodo nos entregara

una onda similar a la del ejercicio anterior
Fig. 42 rizado de la onda.
como se muestra en la fig. 42:

Ahora agregamos el Zener el cual nos

mantendrá el voltaje más constante:
 Fig. 45 Voltaje Zener
Fig. 43 voltaje constante de 4.6V
Por ultimo probamos con otros
B. PROCEDIMIENTOS: condensadores como lo propone el ejercicio
En la práctica seguimos los mismos pasos los cuales se registran en la siguiente Tabla
propuestos, primero montamos el puente de II:
diodo, que de igual forma que en las TABLA II
simulaciones obtenemos con el osciloscopio Valores del Condensador, Voltaje de señal y
las ondas positivas como la fig. 40 del voltaje filtrado.
anterior ejercicio IV. Capacitancia Vr[mV] Vo[V]
[µF]
Continuamos agregando el condensador que 470 0.0025 4.35
por cálculos obtuvimos de 500uf, en vista de 2,2 0.5340 1.66
que no se consiguió dicho condensador 1 1.1750 1.67
optamos por agregar uno de 470uf, el cual Comparación de voltajes.
no varía mucho la onda de rizado:
C. CONCLUCIÓN:
Se puede concluir que gracias a las
características del diodo podemos formar
una nueva onda la cual se puede modificar
para llegar a cierto punto donde pasamos de
una corriente inestable a una con la que
podemos trabajar en circuitos más comunes
en nuestro campo de desarrollo.
Por otra parte se observa como los cálculos
no son exactos y nos enseña a tener ciertas
precauciones antes de ir a la practica.

Fig. 44 Onda rizada en osciloscopio.

Continuamos agregando el diodo Zener y al

igual que en la simulación nos arroja un
valor casi constante de 4.40V:
