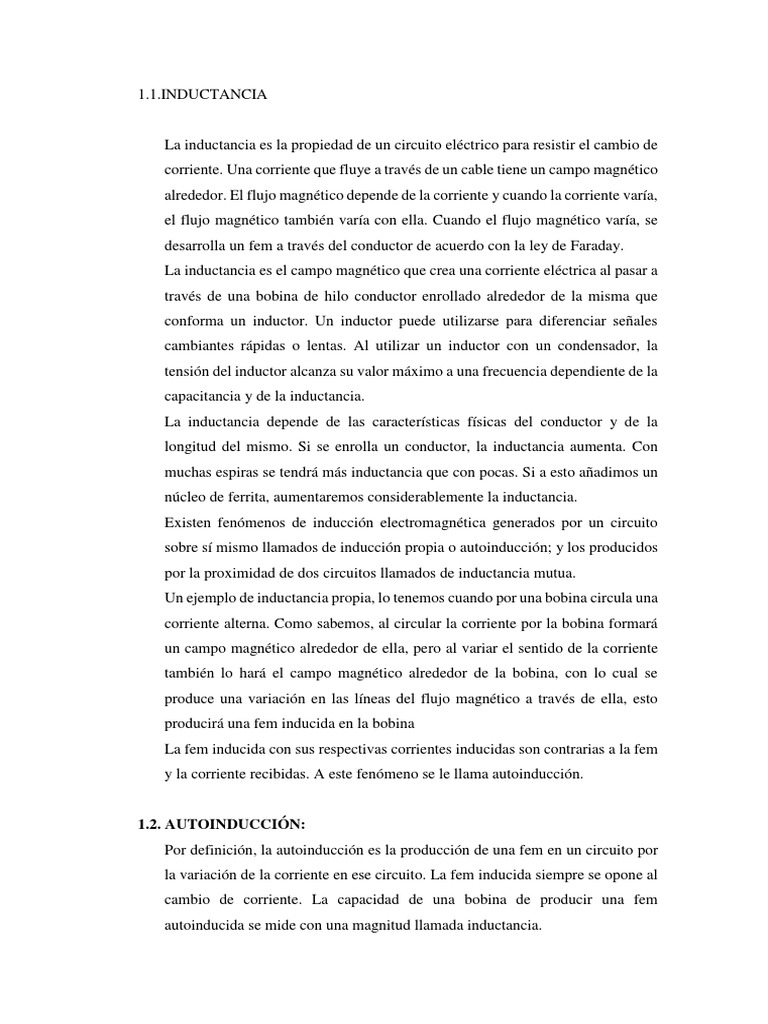

1.1.

INDUCTANCIA

La inductancia es la propiedad de un circuito eléctrico para resistir el cambio de

corriente. Una corriente que fluye a través de un cable tiene un campo magnético
alrededor. El flujo magnético depende de la corriente y cuando la corriente varía,
el flujo magnético también varía con ella. Cuando el flujo magnético varía, se
desarrolla un fem a través del conductor de acuerdo con la ley de Faraday.
La inductancia es el campo magnético que crea una corriente eléctrica al pasar a
través de una bobina de hilo conductor enrollado alrededor de la misma que
conforma un inductor. Un inductor puede utilizarse para diferenciar señales
cambiantes rápidas o lentas. Al utilizar un inductor con un condensador, la
tensión del inductor alcanza su valor máximo a una frecuencia dependiente de la
capacitancia y de la inductancia.
La inductancia depende de las características físicas del conductor y de la
longitud del mismo. Si se enrolla un conductor, la inductancia aumenta. Con
muchas espiras se tendrá más inductancia que con pocas. Si a esto añadimos un
núcleo de ferrita, aumentaremos considerablemente la inductancia.
Existen fenómenos de inducción electromagnética generados por un circuito
sobre sí mismo llamados de inducción propia o autoinducción; y los producidos
por la proximidad de dos circuitos llamados de inductancia mutua.
Un ejemplo de inductancia propia, lo tenemos cuando por una bobina circula una
corriente alterna. Como sabemos, al circular la corriente por la bobina formará
un campo magnético alrededor de ella, pero al variar el sentido de la corriente
también lo hará el campo magnético alrededor de la bobina, con lo cual se
produce una variación en las líneas del flujo magnético a través de ella, esto
producirá una fem inducida en la bobina
La fem inducida con sus respectivas corrientes inducidas son contrarias a la fem
y la corriente recibidas. A este fenómeno se le llama autoinducción.

1.2. AUTOINDUCCIÓN:
Por definición, la autoinducción es la producción de una fem en un circuito por
la variación de la corriente en ese circuito. La fem inducida siempre se opone al
cambio de corriente. La capacidad de una bobina de producir una fem
autoinducida se mide con una magnitud llamada inductancia.
La bobina es conocida como autoinductor o simplemente inductor. En muchos
circuitos de corriente alterna se utilizan inductores o bobinas con el objetivo de
producir, en forma deliberada, inductancia en el circuito; cuando ésta posee un
gran número de espiras tiene un alto valor de inductancia y en caso contrario su
valor es pequeño. Cuanto mayor sea la inductancia, más lentamente se elevará o
descenderá la corriente dentro de la bobina.
La unidad de inductancia es el Henry (H), llamada así en honor de Joseph Henry
(1797-1878), maestro y físico estadounidense pionero en el estudio del
electromagnetismo.
Como el fenómeno de la inductancia se debe a que un cambio de corriente en
una bobina induce una fem en ella, el Henry se puede definir en términos de la
fem inducida por unidad de rapidez de cambio de la corriente.
Por lo tanto, la inductancia equivale a un Henry si la rapidez de cambio de la
corriente es de un ampere por segundo e induce una fem de un volt.

Considérese el circuito formado por una fuente (ℇ), una resistencia (𝑅) y un
interruptor (𝑆). Al cerrarse el interruptor la corriente eléctrica generada por ℇ
pasa de un valor cero a su valor máximo 𝑖 = ℇ/𝑅, sin embargo, este cambio no
ocurre de forma instantánea. La explicación la proporciona la Ley de Faraday–
Lenz: al ir cambiando la corriente eléctrica cambia el campo magnético generado
en el conductor, cambiando el flujo magnético dentro del área de la espira,
generando una fem inducida (𝑖𝑛𝑑) y una corriente eléctrica inducida (𝑖𝑖𝑛𝑑 ). La
dirección de esta corriente inducida es tal que se oponga al aumento de la
corriente eléctrica en el circuito, esto hace que la corriente eléctrica total no se
incremente de forma instantánea. Este fenómeno se conoce como autoinducción
o simplemente inducción.
 Figura 3.2: Corriente eléctrica en un circuito

Del ejemplo anterior es claro que la fem inducida que se produce en circuito es
proporcional al cambio de la corriente eléctrica dentro de él, en el caso de
bobinas en que las vueltas están muy juntas es directamente proporcional:
𝑑𝐼
ℇ𝐿 ∝
𝑑𝑡
Para cambiar esta proporción es necesario solo agregar una constante:
𝑑𝐼
ℇ𝐿 = −𝐿
𝑑𝑡
donde L se llama inductancia y el menos indica que la fem se opone al cambio
que experimenta la corriente.

𝐿 = 𝑖𝑛𝑑𝑢𝑐𝑡𝑎𝑛𝑐𝑖𝑎 𝑒𝑥𝑝𝑟𝑒𝑠𝑎𝑑𝑎 𝑒𝑛 𝑣𝑜𝑙𝑡𝑠 − 𝑠𝑒𝑔𝑢𝑛𝑑𝑜/𝑎𝑚𝑝𝑒𝑟𝑒 = 𝐻𝑒𝑛𝑟𝑦 (𝐻).

𝜀 = 𝑓𝑒𝑚 𝑖𝑛𝑑𝑢𝑐𝑖𝑑𝑎 𝑚𝑒𝑑𝑖𝑑𝑎 𝑒𝑛 𝑣𝑜𝑙𝑡𝑠.
𝑑𝐼 = 𝑐𝑎𝑚𝑏𝑖𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 𝑒𝑛 𝑎𝑚𝑝𝑒𝑟𝑒𝑠 (𝐴). (La letra i indica que es una
corriente inducida.
𝑑𝑡 = 𝑡𝑖𝑒𝑚𝑝𝑜 𝑒𝑛 𝑒𝑙 𝑞𝑢𝑒 𝑠𝑒 𝑒𝑓𝑒𝑐𝑡ú𝑎 𝑒𝑙 𝑐𝑎𝑚𝑏𝑖𝑜 𝑒𝑛 𝑙𝑎 𝑐𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 𝑚𝑒𝑑𝑖𝑑𝑎 𝑒𝑛 𝑠𝑒𝑔.
La forma geométrica de la bobina afecta su inductancia. Por ello, existen
inductores de diversos tamaños y formas en los que varía el número de espiras y
la longitud del conductor; algunos tienen núcleos de hierro y otros no. Para el
caso de una bobina larga de sección transversal uniforme, la inductancia se
calcula con la expresión por lo que la inductancia está dada por:
𝑁2𝐴
𝐿=𝜇
𝑙
Donde:
 𝐿 = 𝑖𝑛𝑑𝑢𝑐𝑡𝑎𝑛𝑐𝑖𝑎 𝑑𝑒 𝑙𝑎 𝑏𝑜𝑏𝑖𝑛𝑎 𝑒𝑥𝑝𝑟𝑒𝑠𝑎𝑑𝑎 𝑒𝑛 ℎ𝑒𝑛𝑟𝑦𝑠 (𝐻).
𝜇 = 𝑝𝑒𝑟𝑚𝑒𝑎𝑏𝑖𝑙𝑖𝑑𝑎𝑑 𝑚𝑎𝑔𝑛é𝑡𝑖𝑐𝑎 𝑑𝑒𝑙 𝑛ú𝑐𝑙𝑒𝑜 𝑚𝑒𝑑𝑖𝑑𝑎 𝑒𝑛 𝑤𝑒𝑏𝑒𝑟𝑠 ⁄𝑎𝑚𝑝𝑒𝑟𝑒 𝑚𝑒𝑡𝑟𝑜 (𝑤𝑏
/𝐴𝑚).
𝑁 = 𝑛ú𝑚𝑒𝑟𝑜 𝑑𝑒 𝑒𝑠𝑝𝑖𝑟𝑎𝑠 𝑑𝑒 𝑙𝑎 𝑏𝑜𝑏𝑖𝑛𝑎.
𝐴 = á𝑟𝑒𝑎 𝑑𝑒 𝑙𝑎 𝑠𝑒𝑐𝑐𝑖ó𝑛 𝑡𝑟𝑎𝑛𝑠𝑣𝑒𝑟𝑠𝑎𝑙 𝑑𝑒𝑙 𝑛ú𝑐𝑙𝑒𝑜 𝑒𝑛 𝑚𝑒𝑡𝑟𝑜𝑠 𝑐𝑢𝑎𝑑𝑟𝑎𝑑𝑜𝑠 (𝑚2).
𝑙 = 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑙𝑎 𝑏𝑜𝑏𝑖𝑛𝑎 𝑒𝑛 𝑚𝑒𝑡𝑟𝑜𝑠. (𝑚).

Si bien esta expresión parece que indica que la inductancia depende del campo
magnético y de la corriente eléctrica que lo produce, no es así, esto porque la
expresión no es más que una relación de proporcionalidad, como en el caso de
la de la capacitancia:

𝑞
𝐶=
∆𝑉

El valor de la inductancia depende solamente de la construcción del inductor,

esto es: área trasversal, densidad de numero de espiras, longitud, el material del
que está formado el núcleo (aire, hierro, etc.), calibre del cable, entre otros. La
unidad de la inductancia en el S.I. es el henrio o Henry y se denota por una H.
