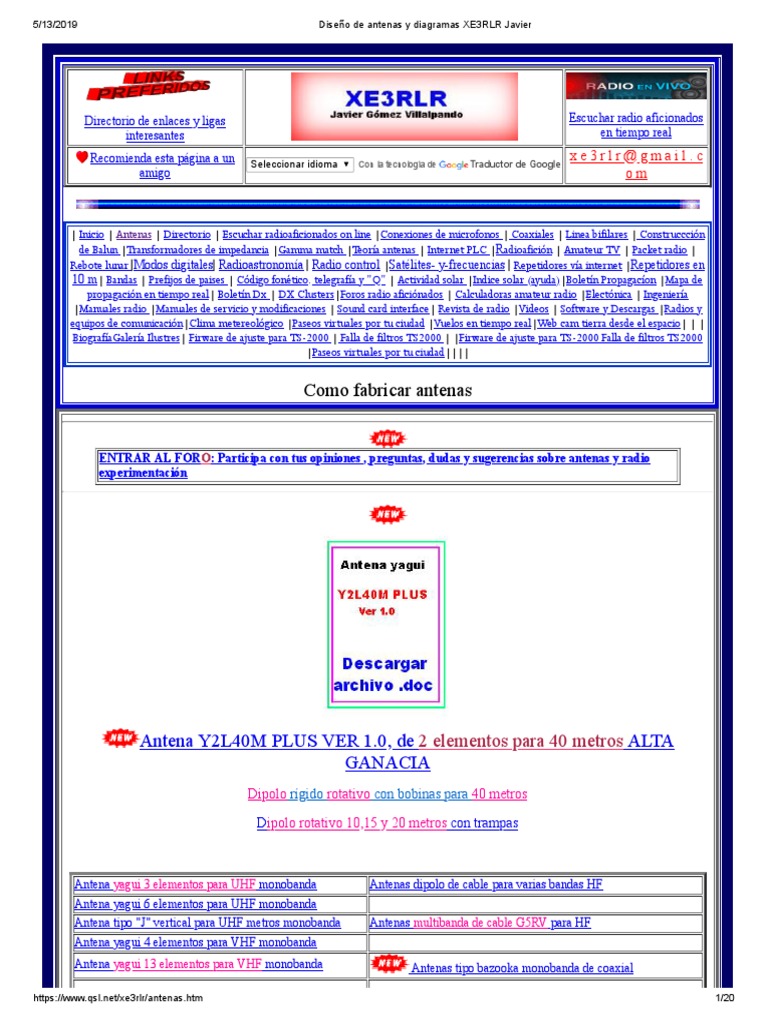

| Inicio | Antenas | Directorio | Escuchar radioaficionados on line |Conexiones de microfonos | Coaxiales | Linea bifilares | Construccción
de Balun |Transformadores de impedancia |Gamma match |Teoría antenas | Internet PLC |Radioafición | Amateur TV | Packet radio |
Rebote lunar |Modos digitales| Radioastronomía | Radio control |Satélites- y-frecuencias | Repetidores vía internet |Repetidores en
10 m| Bandas | Prefijos de paises | Código fonético, telegrafía y "Q" | Actividad solar |Indice solar (ayuda)|Boletín Propagacíon |Mapa de
propagación en tiempo real| Boletín Dx | DX Clusters|Foros radio aficiónados | Calculadoras amateur radio |Electónica | Ingeniería
|Manuales radio |Manuales de servicio y modificaciones | Sound card interface| Revista de radio |Videos | Software y Descargas |Radios y
equipos de comunicación|Clima metereológico |Paseos virtuales por tu ciudad |Vuelos en tiempo real|Web cam tierra desde el espacio| | |
BiografíaGalería Ilustres| Firware de ajuste para TS-2000 | Falla de filtros TS2000 | |Firware de ajuste para TS-2000 Falla de filtros TS2000
|Paseos virtuales por tu ciudad||||
ENTRAR AL FORO: Participa con tus opiniones , preguntas, dudas y sugerencias sobre antenas y radio
experimentación
Antena yagui 3 elementos para UHF monobanda Antenas dipolo de cable para varias bandas HF
Antena yagui 6 elementos para UHF monobanda
Antena tipo "J" vertical para UHF metros monobanda Antenas multibanda de cable G5RV para HF
Antena yagui 4 elementos para VHF monobanda
Antena yagui 13 elementos para VHF monobanda Antenas tipo bazooka monobanda de coaxial
https://www.qsl.net/xe3rlr/antenas.htm 1/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Antena tipo "J" vertical para VHF metros monobanda
Antena yagui 3 elementos para 6 metros HF monobanda
Antena yagui 4 elementos para 6 metros HF monobanda Antena "Saltamontes" para 40 metros dipolo "V"
Antena yagui 4 elementos para 10 metros monobanda HF
Antena yagui 5 elementos para 10 metros monobanda HF Antenas de onda completa Delta Loop varias bandas
Antena vertical multibanda con bobinas
Antena yagui 3 elementos para 20 metros monobanda HF Y2L40M PLUS ver 1.0 , 2 elementos 40 metros ALTA
GANACIA
Antena Y2L40M yagui 2 elelmentos 40 metros normal
Descarga archivo: sobre antenas y lineas de alimnetación Descarga: Porque no funciona tu antena
https://www.qsl.net/xe3rlr/antenas.htm 2/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Hoja de excell para calcular longitud del gamma match de una antena
Información Fabricantes
https://www.qsl.net/xe3rlr/antenas.htm 3/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Radio escucha SWL
Antena facil de construir para banda de 80 metros en espacio pequeño y de onda completa alta ganancia
https://www.qsl.net/xe3rlr/antenas.htm 4/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Puedes ajustar la antena a las condiciones de espacio de tu estaciòn, procurando llegar a los 82 metros de largo y para ajustar la
relación de ondas estacionarias solo tienes que recortar algunos centimetros a la misma. o alargar un poco. espero tus comentarios
con gusto daré respuesta a tus dudas.
https://www.qsl.net/xe3rlr/antenas.htm 5/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
DECIBELIOS DE
GANANCIA DECIBELIOS DE GANANCIA SOBRE UN
TIPO DE ANTENA
SOBRE UN DIPOLO RADIADOR ISOTRÓPICO dBi
DE 1/2 ONDA dB
Radiador
- 2.1 0.0
Isotrópico
Ground Plane 1/4 de
0.3 1.8
onda
Dipolo de 1/2 onda 0.0 2.1
Vertical 5/8 de onda 1.2 3.3
Cuadra un elemento
2.0 4.1
(Loop)
Yagui 2 elementos 5.0 7.1
Yagui 3 elementos 8.0 10.1
Yagui 4 elementos 10.0 12.1
Cuadra 2 elementos 7.0 9.1
Cuadra 3 elementos 10.0 12.1
Yagui 5 elementos 12.0 14.1
https://www.qsl.net/xe3rlr/antenas.htm 6/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Antena
Una Antena convierte la energía eléctrica de alta frecuencia, entregada por el transmisor, en ondas electromagnéticas que pueden
viajar por el espacio, llevando la información hacia uno o varios receptores.
Cuando Hertz realizó sus primeros experimentos sobre la transmisión inalámbrica de ondas electromagnéticas, empezó a utilizar
las antenas. Pero las antenas, tal como las conocemos hoy, se originaron en los experimentos de Marconi y Popov, que
desarrollaron las primeras tecnologías sobre este importante aspecto de las radiocomunicaciones.
Una antena es básicamente un pedazo de material conductor que está conectado al transmisor. Este conductor es generalmente un
alambre de cobre o una varilla de aluminio, material muy utilizado debido a su buena resistencia y bajo peso.
Una antena, para que cumpla su función correctamente, debe tener un determinado tamaño, forma y estar construida con
materiales especiales.
Cuando el transmisor entrega la señal de corriente alterna, ésta aumenta desde cero voltios hasta su máximo valor. Así al llegar al
pico máximo de voltaje, la antena adquiere una carga eléctrica positiva. Esta carga produce a su alrededor un campo eléctrico.
Cuando la señal de corriente alterna empieza a decrecer de su máximo valor hacia cero, el campo eléctrico también decrece.
https://www.qsl.net/xe3rlr/antenas.htm 7/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Por lo mismo podemos concluir que en una antena existen un campo eléctrico y un campo magnético simultáneos que siguen las
variaciones de la señal entregada a ella, y que además son perpendiculares entre sí.
Así resulta una radiación de energías eléctrica y magnética que se unen para formar las ondas electromagnéticas.
El tipo de antena más sencillo consiste en un conductor de suficiente longitud para permitir que la carga eléctrica se desplace de un
extremo a otro y viceversa durante cada ciclo de la señal de radiofrecuencia. Se dice entonces que ese conductor es una antena de
1/2 longitud de onda.
Hay dos tipos principales de antenas: La antena tipo Hertz, que consiste en una antena horizontal aislada de la tierra con un
tamaño de 1/2 longitud de onda de la frecuencia que se desea transmitir. Esta antena está formada por dos alambres y recibe
popularmente el nombre de antena dipolo.
El otro tipo de antena es el tipo Marconi, que utiliza como uno de sus polos la tierra, y mide 1/4 de la longitud de la onda para
transmitir. Este tipo de antena se monta en forma vertical (l/4). La banda de frecuencias CB, de aproximadamente 27 Mhz,
corresponde como hemos visto a una longitud de onda de 11 mts. Por lo tanto, la correspondiente antena de varilla de 1/4 de onda
deberá ser de 2.75 mts.
De lo anterior deducimos que a longitud o tamaño de las antenas está directamente relacionado con la frecuencia de la señal que se
va a transmitir. Mientras más alta la frecuencia, menor es la longitud de onda, y más pequeña debe ser la antenL
Las antenas poseen diferentes características con las cuales se puede medir su calidad. Las principales características que se deben
tener en cuenta son : Impedancia, directividad, ganancia, polarización, y el ancho de banda.
El valor de la impedancia de una antena es la resistencia que ésta presenta en su punto de conexión a la señal de corriente alterna
que le llega del transmisor por la línea de transmisión. Esta impedancia debe ser igual a la impedancia de la línea de transmisión
para que haya una máxima transferencia de energía.
La impedancia se mide en ohmios y el valor adoptado universalmente para las antenas de los equipos de radio es de 50 ohmios.
Cuando la impedancia de la antena es de un valor diferente se utillzan bobinas o transformadores con el fin de acoplar esas
impedancias.
https://www.qsl.net/xe3rlr/antenas.htm 8/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
La ganancia de las antenas se mide en decibeles, que es la unidad de medida adoptada para este tipo de parámetros. A mayor
cantidad de decibeles, mejor calidad de la antena. Para determinar la ganancia se establece la intensidad en un punto, irradiada por
una antena omnidireccional sin ganancia y la intensidad de la señal emitida por la antena direccional. La relación de estas señales
se utiliza para obtener los decibeles de ganancia.
Polarización de la antena
La polarización de una antena se refiere a la dirección del campo eléctrico dentro de la onda electromagnética emitida por ésta.
Las antenas verticales emiten un campo eléctrico vertical y se dice que están polarizadas verticalmente. Las antenas horizontales
tienen, por lo tanto, polarización horizontal.
Para que haya una buena comunicación entre dos estaciones, éstas deben tener el mismo tipo de polarización. En el caso de la
Banda Ciudadana, se utilizan preferiblemente las antenas verticales tanto para las estaciones fijas, como para las estaciones
móviles.
Las de látigo vertical reciben ese nombre debido a su flexibilidad y movimiento, y se utilizan principalmente en las instalaciones
móviles o vehiculares. La antena coaxial se usa principalmente para instalaciones fijas de base, pero se utilizan en algunos casos
para operación móvil. Su construcción es más compleja y casi no se ha popularizado su uso.
La antena de plano de tierra es la más popular entre los tipos básicos en todas las instalaciones de Banda Ciudadan. Esta antena, en
https://www.qsl.net/xe3rlr/antenas.htm 9/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
su forma básica, es omnidireccional y no tiene ganancia. Sin embargo, con algunas modificaciones se le puede introducir ganancia
y hacerla semidireccional. Esta es la antena más económica y con un rendimiento muy aceptable para comunicados locales y aún
internacionales. Estas antenas se utilizan especialmente en las estaciones fijas o bases.
La antena de haces verticales está formada por varios elementos en forma de parrilla o arreglo de varillas paralelas. En su forma es
muy similar a las antenas que se utilizan para los receptores de televisión; estas antenas reciben el nombre de "YAGI", debido a
que fueron ideadas por los japoneses Yagi y Uda.
https://www.qsl.net/xe3rlr/antenas.htm 10/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Tabla para construir antenas dipolo de 1/4 de onda por cada lado
La antena dipolo es la más sencilla que se puede construir y está derivada de la forma fundamental de antena formada por un solo
conductor cuya longitud es igual a la mitad de la longitud de onda de la señal transmitida. Esta antena está formada por dos
conductores cuya longitud total es igual a la longitud de media onda de la señal. Los conductores están aislados en los extremos de
cualquier superficie conductora y separados en el centro por otro aislador. De estos dos terminales centrales se conecta la línea de
transmisión que va al equipo.
Debido a que, cada banda de HF (80 m, 40 m, 20 m, 10 m, etc.) tiene una longitud de onda diferente, necesitaríamos una antena
dipolo para cada una de ellas, lo que ocuparía mucho espacio y haría muy difícil su conexión al transmisor. Para superar esta
dificultad, se pueden construir antenas dipolo multibanda, es decir, que funcionen en todas las bandas y que tengan una sola línea
de transmisión. Existen básicamente dos formas para fabricar una antena dipolo multibanda: en el primer caso se instalan varios
dipolos utilizando los mismos mástiles o soportes y el mismo cable coaxial; y en el segundo caso se utiliza un solo alambre y el
sistema de trampas sintonizadas, las cuales corresponden a una serie de bobinas y condensadores.
Las antenas verticales se utilizan principalmente en casos de problemas de espacio o montaje y para uso en vehículos de todo tipo.
https://www.qsl.net/xe3rlr/antenas.htm 11/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Existen dos tipos básicos de antenas verticales: la antena vertical conectada a tierra y la antena vertical con plano de tierra. La
antena vertical conectada a tierra debe tener una longiutd aproximada de media onda y la antena con plano de tierra se puede
construir con una longitud de un cuarto de onda, pero además posee en su parte inferior unl plano de tierra formado por alambres
gruesos o por tubos de aluminio delgados que se distribuyen en forma radial. Este plano de tierra metálico simula o reemplaza el
efecto de la superficie de la tierra en el proceso de creación de las ondas electromagnéticas en la antena. Igualmente, estas antenas
verticales pueden ser construidas multibanda a través del uso de circuitos resonantes (bobinas y consensadores intercalados)
colocados en puntos específicos de la antena.
Las antena direccional para radioafición más difundida es la tipo "YAGI", compuestas por un elemento principal, derivado de la
antena dipolo y de varios elementos adicionales llamados parásitos, que reciben la energía por inducción del elemento principal y
refuerzan su transmisión en el mismo sentido.
En las antenas direccionales tipo YAGI la señal se concentra en una sola dirección tanto de transmisión como de recepción. Se
construyen con dos o más elementos dependiendo de la ganan cia que se desee obtener. Los elementos que están detrás del
elemento principal se llaman reflectores y los que están al frente se llaman directores.
En las antenas direccionales tipo YAGI también se utiliza el sistema de trampas con el fin de recortar los elementos y facilitar así
su construcción y montaje.
Estas antenas se instalan generalmente en una torre de hierro y tienen en su parte central un soporte que va montado en un rotor o
mecanismo giratorio accionado desde el sitio donde se opera la estación. Allí por medio de un control se ubica la antena hacia la
dirección donde deseamos establecer uno o varios comunicados.
Las antenas direccionales cuádricas o cúbicas están formadas por cuadros de alambre sostenidos por elementos aislantes en forma
de cruz. Cada cuadro tiene una longitud de un cuarto de onda por cada lado. En la configuración más común se tienen dos cuadros;
uno se utiliza como elemento principal o excitador y el otro como reflector. Este tipo de antena es muy popular debido a su fácil
construcción, bajo peso y gran rendimiento para comunicados lejanos. En cuanto a ganancia, se puede comparar una cúbica de dos
elementos con una YAGI de tres elementos. Este tipo de antena fue desarrollada por Clarence Moore en 1942 cuando trabajó como
ingeniero para la emisora HCIB en Quito, Ecuador.
Una de sus principales limitaciones es su gran tamaño cuando se trata de la banda de 40 metros y aún en la de 20 metros, por lo
que se recomienda inicialmente utilizarla en las bandas de 15 y 10 metros en configuración multibanda.
La teoría de esta capa fue sugerida inicialmente por los cientfficos Kennely y Heaviside, ya que de otra forma no era posible que
se lograran comunicaciones a distancias tan grandes como se habían obtenido. En 1925 esta teoría fue plenamente comprobada y
https://www.qsl.net/xe3rlr/antenas.htm 12/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
los diferentes experimentos demostraron que esta capa es como un espejo o un techo que tiene características eléctricas, y que
refleja mejor las ondas de radio con frecuencias entre 3 y 30 Mhz aproximadamente.
La capacidad de reflexión de la ionosfera depende de la cantidad de ionización que le producen los rayos ultravioletas
provenientes del sol. Como la radiación ultravioleta es muy variable, la reflexión de las ondas también es muy variable y las
comunicaciones se hacen muy dependientes de varios factores atmosféricos.
Debido a esto, no es lo mismo una comunicación en cierta banda de onda corta de día que de noche, y tampoco es lo mismo en las
diferentes estaciones del año.
Se toma como la ionosfera a una región comprendida entre los 50 y los 400 kilómetros por encima de la Tierra, y está formada a
su vez por varias capas o regiones, llamadas la región D, la región E y la región F, que a su vez está formada por dos capas, la capa
F1 y la capa F2.
La capa F2 es la capa más alta de la ionosfera, se encuentra a una altura aproximada entre los 200 y los 400 kilómetros de la Tierra
y es la principal región encargada de reflejar las frecuencias más altas. Esta capa aparece cuando sale el sol y es la más ionizada de
todas. Su ionización aumenta gradualmente en el día y desaparece en la noche.
La capa F1 se encuentra a una altura entre 160 y 240 kilómetros y existe solamente durante el día. Esta capa permite el paso de
algunas ondas que se reflejan en la capa F2 pero también es la encargada de reflejar la mayoría de las frecuencias de HF. Durante
la noche se va desvaneciendo y se confunde con la capa F2, formando una capa llamada F que permanece durante casi toda la
noche.
La capa E está a una altura aproximada de 100 kilómetros y su ionización depende directamente del ángulo con que le lleguen los
rayos del sol; por lo tanto alcanza su máximo valor de ionización hacia las horas del mediodía. Esta capa desaparece totalmente
durante la noche.
Debajo de la capa E está la capa D, a una altura aproximada entre 50 y 65 kilómetros y no interviene en la reflexión de las ondas,
sino que por el contrario, produce una absorción de cierto tipo de frecuencias durante algunas horas del día.
Como se puede ver la conformación de estas capas es muy variable y dependiente de las condiciones de la energía del sol y de otro
factores planetarios. Por lo tanto, las comunicaciones entre radioaficionados tienen cierto aspecto de aventura; no se puede
asegurar nunca cuándo se va a establecer una buena comunicación entre dos sitios definidos. Esa es una de las partes interesantes
de esta técnica y pasatiempo.
Realmente la mancha solar es una depresión en la superficie del sol, con una profundidad de varios miles de kilómetros; su
temperatura es mucho menor que la temperatura normal de la superficie del sol y emite más o menos la mitad de la luz que éste.
Estas manchas aparecen en grupos y tienen un diámetro de 128.000 kilómetros aproximadamente.
Esta actividad de aparición de las manchas solares es cíclica con un intervalo de 11 años, durante el cual aumentan desde muy
pocas hasta un número máximo, y luego van desapareciendo hasta llegar a una cantidad mínima. La actividad de las manchas
solares se ha registrado desde el ano de 1750 hasta la fecha, logrando establecer curvas muy claras sobre su amplitud, duración,
tiempos de ascenso y descenso.
https://www.qsl.net/xe3rlr/antenas.htm 13/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Este mismo ciclo se presenta para la propagación, ya que a mayor cantidad de manchas solares, es mayor la radiación ultravioleta
y aumenta la capacidad de reflejar las ondas de radio con frecuencias hasta de 40045 Mhz.
A veces el comportamiento de la radiación solar no es muy regular y se presentan alteraciones de carácter transitorio de poca
duración. Estas alteraciones crean perturbaciones en la propagación de las ondas de radio, e incluso llegan a anular completamente
las comunicaciones en todas o ciertas bandas de onda corta.
Zona de Silencio
Si una persona sintoniza un transmisor de onda corta en una determinada señal o frecuencia y se va alejando de la emisora, notará
que la señal va perdiendo fuerza hasta que desaparece totalmente. Si supuestamente se sigue alejando digamos que varios cientos o
miles de kilómetros llegará el momento en que volverá a escuchar la misma señal y quizás con mucha fuerza.
A este espacio donde no se escucha nada se le ha llamado zona de silencio o zona muerta, ya que en él no hay transmisión.. Esto
se debe a que la primera señal que captó cerca del transmisor llegaba por medio de las ondas terrestres o de superficie, las cuales
se van rebajando rápidamente debido a los obstáculos que encuentran a su paso. Cuando vuelve a captar la señal ha encontrado la
señal reflejada en la ionosfera.
Por eso es muy común en las transmisiones de radioaficionados, lograr comunicaciones fáciles con países situados en otros
continentes y tener dificultades para comunicarse con algunos países cercanos en el mismo continente.
https://www.qsl.net/xe3rlr/antenas.htm 14/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
encontrar un lugar en que el apantallamiento causado eventualmente por árboles, edificios, etc., quede reducido a un mínimo. Una
antena tendida sobre un tejado húmedo no se encontrará más que a una altura relativamente baja por encima de esta "tierra"
artificial y el rendimiento será mucho menor del esperado. Longitud: Una antena de corta longitud es incapaz de captar suficiente
señal, pero una antena excesivamente larga mostrará propiedades claramente direccionales, así que el proverbio de «cuanto más
mejor» solamente es válido hasta cierto punto. La longitud total de la parte exterior de la antena no deberá exceder de 25 metros.
Cuando la distancia a cubrir sea necesariamente mayor, la intercalación de un aislador puede constituir la solución. Materiales: El
hilo de antena ha de poseer una alta resistencia a la tracción para poder aguantar fuertes vientos y también tener buena
conductividad eléctrica. En el caso de la onda corta se recomienda el hilo de cobre o cobre estañado de 1 mm aprox. de diámetro.
Este hilo puede ser macizo o trenzado, desnudo o aislado. Si no se dispone de hilo de cobre, puede usarse de aluminio o acero a
condición de aumentar su diámetro de modo que presente razonable conductividad. Dentro de casa, la entrada puede ser de cable
trenzado y aislado, puesto que es flexible e impide que se rompa o deteriore si roza con eventuales objetos metálicos de la
habitación. Situación: La situación verdadera de la antena es decisiva para la calidad de la recepción, especialmente en presencia
de fuentes de interferencia locales, tales como líneas aéreas de energía, vehículos, aparatos eléctricos o lámparas fluorescentes. En
la mayor parte de los casos, se procurará instalar la antena lo más alta posible, de preferencia a más de metro y medio por encima
del borde superior del tejado si el ruido provocado por los vehículos que pasan por la calle puede provocar una interferencia
indeseable. Elija también un lugar lo más lejos posible de las fuentes de interferencia y evite tender el cable de antena a corta
distancia y en dirección paralela a lineas aéreas de energía o grandes objetos metálicos como canalones. Si dispusiera de un
radiorreceptor portátil, éste puede ayudarle a usted a encontrar la mejor posición para la antena. Sintonice diferentes bandas de
onda corta y observe los niveles de interferencia en diferentes puntos a lo largo de los cuales se propone instalar la antena. Si teme
hallarse ante un verdadero problema de emplazamiento haga uso de las propiedades de los tipos de antena específicos que se citan
más adelante. La bajada de antena: Dentro de casa el nivel de interferencia suele ser más alto que afuera; procure pues que el cable
de entrada sea lo más corto posible. Se recomienda el uso de hilo de cobre trenzado bajo aislamiento y su conexión a la antena
deberá ser de preferencia soldada, después de haber retorcido juntos los extremos de los hilos en una longitud de 2,5 cm como
mínimo. Si carece usted de práctica para soldar, sitúe la conexión dentro de la casa para impedir que se oxide rápidamente,
limpiando los hilos bien antes de retorcerlos juntos o use un bloque de conexión o un borne para asegurar la unión mecánicamente.
También puede usar un enchufe y clavija del tipo de banana a tal efecto. Por lo general, para pasar la antena adentro se suele usar
el marco de la ventana. Este, sin embargo, no es recomendable si se trata de un marco metálico. En tal caso lo más fácil es taladrar
un pequeño agujero en la pared, en un lugar adecuado lo más cerca posible del receptor. Si no tiene usted un manguito de entrada
adecuado, utilice un trozo de tubo de plástico para forrar interiormente el agujero. Una vez que haya determinado el lugar por
donde la antena entrará en la casa procure mantener el cable de entrada lejos de todo cableado doméstico. Conexión de la antena al
receptor: Para obtener un buen contacto eléctrico, coloque en el extremo del cable de entrada una clavija apropiada (conector tipo
«banana»), que encaje en el enchufe de entrada de la antena del receptor. En algunos casos se puede disponer de diferentes clases
de clavijas. Si fuera así, es mejor consultar el manual de su receptor para asegurarse de la clase de clavija que se requiere para la
entrada de antena para la AM. Si su receptor no tiene una conexión para antena exterior, suele ser posible colocar una adicional.
Un método común es el de conectar la antena a la antena telescópica del receptor por medio de un pequeño condensador o trimmer
de 20 ó 30 pF (pico-faradios). La más práctica en tal caso es la llamada clavija de cocodrilo. También es posible construir un
enchufe normal de antena, que se conecta al arrollamiento primario de la bobina de ferrita por medio de un pequeño condensador
del mismo valor que el mencionado anteriormente. Pero la mejor manera sea quizás la de colocar un cable enrollado aislado de 1
metro de longitud alrededor de la antena telescópica. De esta manera se obtiene un acoplamiento inductivo entre las antenas
exterior y telescópica, produciéndose una incrementada sensibilidad de esta última. La recepción de la onda corta puede mejorarse
si se deja lo más inactiva posible a la antena de ferrita, por ejemplo, girando el receptor hacia un punto insensible o colocándolo
simplemente en una posición diferente. Adaptación: Cuando la antena no está adaptada al circuito de entrada de antena del
receptor se introducen pérdidas porque la señal resulta reflejada en el enchufe de entrada. Para obtener una transferencia óptima de
la señal entre la antena y el receptor, las impedancias de antena y de línea de alimentación deben ser aproximadamente iguales a la
impedancia de entrada de antena del receptor. Sin embargo, en la mayoría de los casos la impedancia de entrada del receptor no
aparece especificada y hay que encontrar por tanteo la transferencia óptima de la señal. Pese a todo, cierta falta de adaptación es
admisible y las impedancias de entrada del receptor no suelen ser muy críticas. No obstante, una adaptación óptima puede
constituir una excelente ayuda, como podrá descubrir si procediera a construir una unidad de adaptación como el sintonizador de
antena que mencionamos más adelante. Fuentes de interferencia en la casa: La interferencia más importante que se oye en el
altavoz entra en el receptor a través de la antena. Hablando en general, la interferencia procede de chispas producidas en los
aparatos domésticos tales como aspiradoras, máquinas de coser, secadores de pelo, molinillos de café, etc. Los aparatos
domésticos más pesados tales como centrifugadoras y máquinas de lavar suelen estar provistos de supresores de interferencias, y
sería práctico dotar de ellos también a las herramientas eléctricas más pequeñas y a los aparatos antes mencionados. Los
supresores de interferencias están conectados a los soportes de las escobillas de carbón de las máquinas eléctricas y equipados con
condensadores para aminorar el chisporroteo. La interferencia de las lámparas fluorescentes tubulares puede suprimirse
apantallando convenientemente el equipo auxiliar. Si el suministro de red tiene un polo de tierra aparte (tercer hilo), éste debe
conectarse a dicho apantallamiento. Otro generador potencial de interferencias es el receptor de televisión. Este está equipado con
un circuito de deflexión horizontal que tiende a producir muchos armónicos, los cuales son captados a su vez y radiados por la
antena de TV. Como no es tan fácil apantallar un receptor de TV adecuadamente, se recomienda mantener la antena de onda corta
lo más lejos posible del mástil de TV si este aparato produce radiación espúrea. Si experimentara usted excesiva interferencia
local, apantalle también la bajada de antena para impedir que capte este ruido. Interferencia de radiodifusión: La interferencia
mutua entre emisoras de radiodifusión en onda corta se debe a la gran cantidad de transmisores que funcionan en estas bandas. La
más irritante de todas es probablemente la «heterodina», una nota pulsante que se genera en el receptor cuando se sintonizan
simultáneamente las portadoras de dos emisoras. Las heterodinas pueden suprimirse eficazmente con un llamado «filtro notch»,
pero la mayor parte de los aparatos domésticos no suelen tenerlo. Con objeto de limitar el efecto de interferencia mutua entre
emisoras de radio, los receptores modernos están provistos de una anchura de banda algo más pequeña y algunos incluso tienen
https://www.qsl.net/xe3rlr/antenas.htm 15/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
una anchura de banda variable a fin de poder adaptar el aparato a las condiciones variables de recepción. Apantallamiento: Puede
ser útil o incluso necesario, apantallar parte de la antena contra la captación de interferencias. En vista de que es la entrada la que
más suele pasar por campos de interferencia, es posible, llegado el caso, ultimar esta parte de la antena con cable coaxial. La
aplicación de cable coaxial presenta tanto ventajas como inconvenientes. Si la antena se conecta al conductor interior, y a su vez la
trenza exterior de cobre se conecta a una toma de tierra adecuada, la entrada no captará ninguna interferencia. La aplicación de
cable coaxial permite tender el hilo como queramos, sin soslayar los canalones y cableado doméstico y sin necesidad de montar
aisladores espaciadores o manguitos pasamuros. En cambio, una desventaja es que el cable coaxial introduce pérdidas capacitivas.
Para aminorarlas es conveniente utilizar un tipo de RF de baja pérdida y buena calidad y restringir la longitud de la entrada coaxial
a un mínimo. Si el cable coaxial se aplica para la entrada completa - lo cual no siempre es necesario - es aconsejable curvar el
extremo del cable alrededor del aislador terminal de la antena y fijarlo con cinta aislante. A continuación retírese la trenza de cobre
en una longitud de 3 cm aprox. y suéldese el conductor interior a la propia antena. El peso del cable coaxial es soportado asi por
todo el cable y no por su conductor interior solamente. El cable coaxial puede obtenerse en diferentes calidades y con diferentes
impedancias «características». Si necesita usted el tipo de 50 ohmios, por ejemplo, en combinación con una antena de polarización
horizontal, foam dielectric RG-58/U es un buen cable. Para una impedancia de 70 ohmios aprox., existe el tipo RG-59/U. Este
cable coaxial se suele usar en combinación con una antena dipolo. Si se aplica cable coaxial con una antena normal monofilar, o
una de fusta, se recomienda ensayar un tipo de 125 ohmios, como el RG-63/ U. El cable normal apantallado o el cable de
micrófono no sirve ya que causaría pérdidas considerables de señal. Toma de tierra: Si se emplea un cable apantallado para la
entrada, o fuera conveniente aumentar el rendimiento de la antena por medio de una buena toma de tierra, puede ser que desee
añadir un cable de tierra adecuado a su equipo de recepción. Una toma de tierra se suele hacer generalmente introduciendo un tubo
de cobre desnudo en el suelo. Quizá sea éste un método rápido, pero no siempre el mejor. Se asegura una buena toma de tierra
cuando existe un buen contacto entre el cobre y el suelo y a menudo se obtiene esto mejor si se entierra una tira de cobre de unos
25 ó 30 mm de anchura y de 2,5 á 5 metros de longitud bastante profundamente en el suelo. Conviene que rodee el cobre con un
material que resista la humedad, antes de rellenar el agujero. En las instalaciones profesionales, frecuentemente se usa carbón a
este efecto. Una capa de unos 3 cm de espesor es suficiente. Si se la mantiene húmeda, situando el sistema entero debajo del tubo
de bajada de aguas o sí se la humedece de vez en cuando, se tendrá una excelente toma de tierra. Para conectarla al receptor
utilícese un trozo de hilo grueso de cobre desnudo. Protección contra los rayos: Retirar la clavija de antena del receptor es la mejor
protección contra los rayos. La protección automática contra el rayo por medio de un pararrayos no siempre es segura porque la
unidad puede volverse conductiva tan pronto como la descarga eléctrica en la antena exceda de un valor predeterminado que puede
ser tan alto como 70 voltios. La figura 1 muestra la conexión del protector de gas inerte, que es un aislador en condiciones
normales. Es esencial una buena toma de tierra si se aplica este pararrayos. En la mayoría de los receptores es posible introducir un
simple protector contra sobrecargas, a base de una pequeña lámpara de neón, conectada entre el enchufe de antena y el chasis
(tierra) del receptor. Antes de ponerlo en circuito, se retira la resistencia en serie, que se necesita para usar la lámpara de neón
como indicador o lámpara de control, pero que no serviría como protector de sobrecargas en un aparato de radio. Los protectores
contra sobrecargas que se describen más arriba se pueden obtener en el comercio, ya que se utilizan frecuentemente en los auto-
radios. Recientemente han sido puestos a la venta protectores contra sobrecargas, de acción rápida, del tamaño de un botón, para
los circuitos transistorizados. Se conectan como la lámpara de neón y proporcionan una mejor protección a los circuitos de antena
miniaturas de hoy día. Es evidente que no es posible ninguna protección contra una caída directa o cercana de rayo, cuando los
intensos campos eléctricos y magnéticos que acompañan a éste son capaces de deteriorar su equipo por vía inductiva.
Nomenclatura de Antena El funcionamientos y características de instalación de las antenas puede categorizarse de diversas
formas. Las más importantes son directividad e Impedancia. Directividad: una antena omni-direccional recibirá igualmente bien
señales desde cualquier dirección. una antena direccional deberá ser orientada en el ángulo correcto para recibir la señal deseada.
Impedancia: la oposición total al fluir de la corriente dentro de un circuito se llama impedancia. Toda antena tiene definida un
valor de impedancia al punto donde adherimos el cable de bajada al receptor. La máxima transferencia de energía es solo posible
cuando la impedancia de la antena se corresponde con la impedancia del cable de bajada; y la impedancia de éste deberá también
corresponder con la impedancia de la entrada del receptor - usualmente 75 ohms. Vertical/Horizontal: una antena vertical ocupa
menos espacio pero es más susceptible a los ruidos atmosféricos e interferencias eléctricas locales que una horizontal. Banda
estrecha/banda amplia: Una antena de banda estrecha esta diseñada para captar un rango estrecho de frecuencias. End-fed
(extremo)/ Off-centre-fed (descentrada)/ Centre- fed (central): Este termino describe donde es conectado el cable de bajada al
receptor en la antena. INSTRUCCIONES PARA EL MONTAJE ALGUNAS ANTENAS Las antenas de la siguiente página
pueden ser construidas económicamente en casa. Los materiales necesarios - cable de antena, cable de bajada, aisladores,
protectores contra rayos, cuerdas, tubos de aluminio, etc. - se consiguen en cualquier ferretería o casa de electrónica.
https://www.qsl.net/xe3rlr/antenas.htm 16/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Los aficionados, instalamos antenas verticales sin radiales ó con planos de tierra reducidos y pensamos que debido a la buena
relación de ondas estacionarias que conseguimos, nuestra antena va a comportarse bien. Pero esto es una falacia, toda antena
vertical de cuarto de longitud de onda, es tan eficiente como radiales tenga.
Por ejemplo: una antena sobre un plano de tierra sólido, como el techo de un automóvil será más eficiente que una con sólo 4
radiales. Es verdad que para las antenas de h.f. (80 a 10 metros), los planos de tierra son difíciles de instalar y en especial si es que
van a estar elevados sobre el terreno donde va a estar la antena, pero algo se puede hacer con respecto a incrementar el número de
radiales, si es que queremos que nuestra antena sea más eficiente
Las estaciones comerciales de broadcasting utilizan más de 100 radiales de cuarto de onda enterrados en el terreno donde tienen su
antena y ese es un buen ejemplo de eficiencia. Hemos visto fotografías en revistas donde se utiliza una malla como plano de tierra,
este es un procedimiento para simular un plano contínuo, pero difícil de implementar y costoso.
Figura 1. Los 3 tipos de plano de tierra, radiales horizontales, plano de tierra contínuo y radiales inclinados para conseguir 50
ohms de resistencia de radiación en la base de la antena.
< DE>
Las antenas radían conforme a un patrón definido, su radiación no es igual en todas las direcciones. De hecho, se necesita un gran
trabajo para lograr que una antena radíe en la dirección que uno desea, esto es, proveer a la antena con directividad. Los patrones
de radiación se ven afectados por la altura sobre el suelo, la conductividad de la tierra y los objetos alrededor. La medida de los
patrones por lo tanto es difícil y por lo general se hace en laboratorios y con antenas modelo, que interpoladas a las frecuencias
deseadas, definen todos los parámetros requeridos.
La operación consiste en comparar una antena de patrón conocido con otra de la cual se quieren saber sus características.
https://www.qsl.net/xe3rlr/antenas.htm 17/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
Lr = 75 / f(MHz)
Donde Lr es la medida de los radiales en metros, f(MHz) es la frecuencia en mega Hertz y 75 es la cuarta parte de 300 la velocidad
de la luz.
Las antenas verticales pueden fabricarse para que se comporten como un arreglo direccional, controlando la fase de las corrientes
en la antena. Por ejemplo: en un arreglo con 3 verticales pueden producirse varios patrones de radiación como se muestra en las
Figura 3 y 4. Las líneas coaxiales se pueden conmutar desde la estación para lograr estos patrones. En otros arreglos en triángulo
se pueden producir otros patrones.
Cuando se trata de antenas verticales de dimensiones cortas, por ejemplo: en las antenas móviles para las bandas de h.f. el tema del
plano de tierra se hace cada vez más importante. En la banda de 10 metros, donde la antena puede tener 1/4 de longitud de onda
fácilmente, no es difícil obtener una buena eficiencia usando la carrocería de metal del vehículo como plano de tierra, pero en las
otras bandas la eficiencia se ve disminuida gradualmente, hasta quedar en menos de 10% en la banda de 80 metros, donde el largo
de la antena sería de sólo 2.5 metros como máximo.
Si a esto agregamos que nuestro plano de tierra va a ser también menor al 15% del 1/4 de onda requerido, nos daremos cuenta de
la dificultad de diseño de un sistema para estas bandas.
https://www.qsl.net/xe3rlr/antenas.htm 18/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
https://www.qsl.net/xe3rlr/antenas.htm 19/20
5/13/2019 Diseño de antenas y diagramas XE3RLR Javier
QSL INFORMATION XE3RLR : Javier Gómez Villalpando, email: xe3rlr@gmail.com
Todos los Derechos Reservados © Javier Gómez Villalpando prohibida la reproducción total o parcial de las imágenes y contenidos expuestos en
este sitio,.salvo que sea utilizada con fines educativos o científicos o sin propósitos lucrativos, será libre..Versión 6.00, México MMXVI.
Cualquier aclaración sobre el sitio, comunicarse por correo eléctronico y con gusto les atenderemos, el contenido del mismo puede variar por
actualizaciones. Esto es con el próposito de mejoras, en caso de copiar te recomiendo copiar junto con la ligas de sitio, para que se actualicen
tus enlaces automaticamente.
https://www.qsl.net/xe3rlr/antenas.htm 20/20
