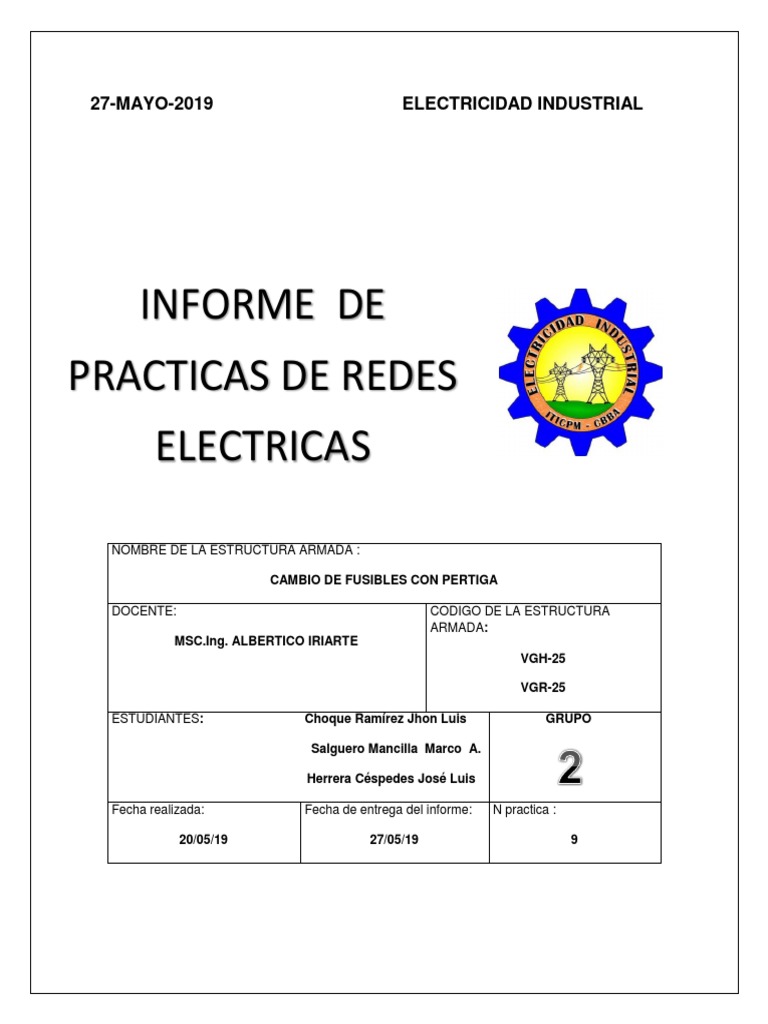

27-MAYO-2019 ELECTRICIDAD INDUSTRIAL

INFORME DE
PRACTICAS DE REDES
ELECTRICAS

NOMBRE DE LA ESTRUCTURA ARMADA :

CAMBIO DE FUSIBLES CON PERTIGA

DOCENTE: CODIGO DE LA ESTRUCTURA

ARMADA:
MSC.Ing. ALBERTICO IRIARTE
VGH-25

VGR-25

ESTUDIANTES: Choque Ramírez Jhon Luis GRUPO

Salguero Mancilla Marco A.

Herrera Céspedes José Luis

Fecha realizada: Fecha de entrega del informe: N practica :

20/05/19 27/05/19 9
CAMBIO DE FUSIBLES CON PERTIGA
1. OBJETIVO.-

1.1. OBJETIVO GENERAL:

Realizar el cambio de los fusibles con la ayuda de una pértiga tomando en cuenta

1.2. OBJETIVOS ESPECIFICOS :

 Reconocer cuando el fusible está dañado.
 Dominar el uso de la pértiga.
 Conocer las características de la pértiga
 Reparar y hacer cambio del cable del fusible dependiendo el amperaje que se
necesite.

2. UTILIZACION
Los fusibles se usan como protección de los transformadores de potencia uno para cada fase.

3. FOTOGRAFIAS
3.1 MODELO DE ESTRUCTURA

Fig. 2 transformador H conexión Estrella Delta Fig. 1 transformador mochila conexión Delta - Delta

4. TRANSFORMADOR EN TIPO H
Código Descripción Unidad Cantidad
A01200 Abrazadera de acero galvanizada 20 cm pza 3
A01300 0 Abrazadera de acero galvanizada 25 cm pza 2
A15010 Cruceta de madera de 2,44 m pza 2
A20300 Balancín de madera 89 cm pza 2
A25100 Conector para varilla de puesta a tierra pza 4
A25240 Grapa de línea viva hasta 336,4 MCM pza 3
A80200 Varilla de puesta a tierra 2,4 m kit 2
A80300 Sistema de puesta a tierra acero inoxidable pza 1
B30100 Perno de máquina 1/2 x 6 pza 2
B30270 Perno de máquina 5/8 x 12 pza 2
B50650 Perno doble rosca 5/8 x 20 pza 3
B60100 Volanda de presión para 1/2 pza 2
B60200 Volanda de presión para 5/8 pza 12
B60300 Volanda cuadrada de 2 1/4 para 5/8 pza 12
B60630 Volanda redonda para 1/2 pza 2
C70400 Pararrayos clase distribución 21 kV pza 3
C80200 Seccionador fusible 25 kV pza 3
F50410 Cable de cobre desnudo 2 AWG kg 2
M124 instalación o retiro de cruceta de madera hasta unidad 2
2,44 m
M103 Puenteado o despuenteado de línea MT por unidad 12
fase
T313 Excavación para varilla de tierra unidad 2
T315 Instalación o retiro de pararrayo unidad 3
T316 instalación o retiro de protección en BT con caja unidad 1
grande
T318 Instalación o retiro de seccionador unidad 3
T321 instalación o retiro de transformador 1F unidad 1
T330 Plantado, apisonado y conexión de varilla de unidad 2
tierra
T331 Puenteado o despuenteado de BT por fase unidad 10
(transformador
T301 Asegurado de aterramiento con cinta metálica unidad 4
5. FOTOGRAFIAS EN EL CAMPO DE ENTENAMIENTO
6. FOTOS DE LA ESTRUCTURA ADAPTADAS DE LA ESTRUCTURA 0-5 (VC1) EN LAS
CALLES PUBLICAS

5.1 FOTOS ADAPTADAS O MODIFICADAS

7. HERRAMIENTAS UTILIZADAS

 Casco
 Guantes
 Pértiga

8. CONCLUSIONES Y OBSERVACIONES
El fusible se funde cuando hay mucha corriente.
El seccionador se abre cuando entra en sobre intensidad abriendo línea transformador.
Se logra hacer el cambio del fusible mediante la pertiga
Realizar la extracción con calma y correctamente.
Realizar la extraccuion con el equipo de seguridad.
9. COMPROVANTE
