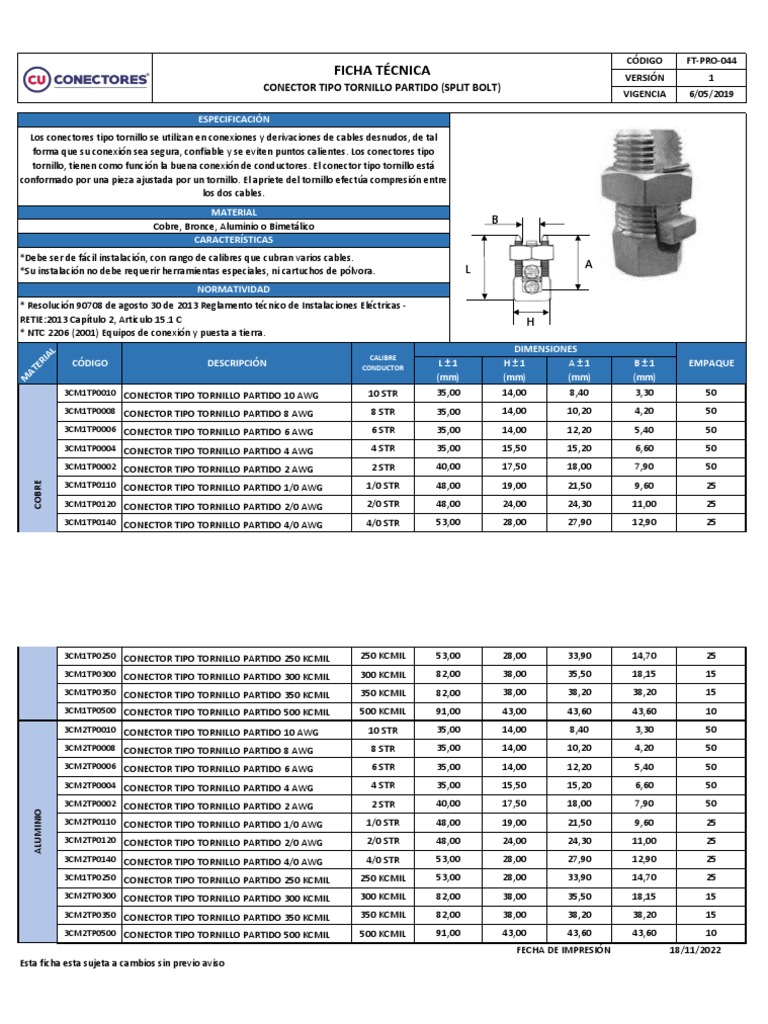

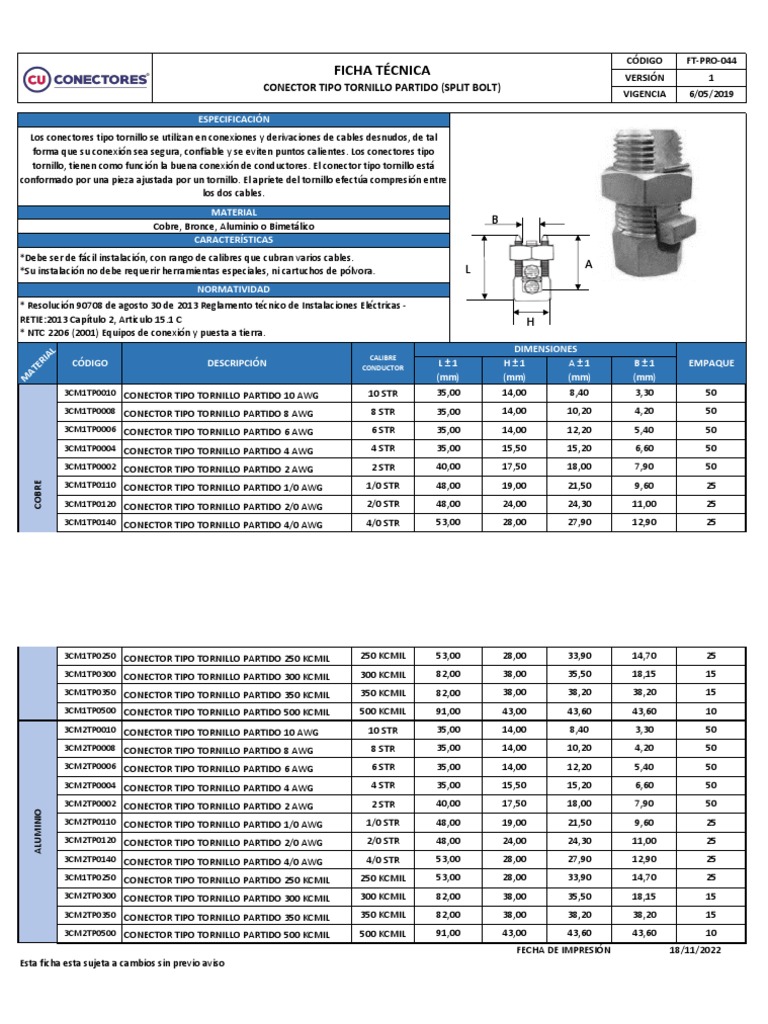

CÓDIGO FT-PRO-044

FICHA TÉCNICA VERSIÓN 1

CONECTOR TIPO TORNILLO PARTIDO (SPLIT BOLT)
VIGENCIA 6/05/2019

ESPECIFICACIÓN
Los conectores tipo tornillo se utilizan en conexiones y derivaciones de cables desnudos, de tal
forma que su conexión sea segura, confiable y se eviten puntos calientes. Los conectores tipo
tornillo, tienen como función la buena conexión de conductores. El conector tipo tornillo está
conformado por una pieza ajustada por un tornillo. El apriete del tornillo efectúa compresión entre
los dos cables.
MATERIAL
Cobre, Bronce, Aluminio o Bimetálico
B
CARACTERÍSTICAS
*Debe ser de fácil instalación, con rango de calibres que cubran varios cables.
*Su instalación no debe requerir herramientas especiales, ni cartuchos de pólvora. L A
NORMATIVIDAD
* Resolución 90708 de agosto 30 de 2013 Reglamento técnico de Instalaciones Eléctricas -
RETIE:2013 Capítulo 2, Articulo 15.1 C H
* NTC 2206 (2001) Equipos de conexión y puesta a tierra.
DIMENSIONES
L
IA

CALIBRE
CÓDIGO DESCRIPCIÓN L±1 H±1 A±1 B±1 EMPAQUE
ER

CONDUCTOR
AT

(mm) (mm) (mm) (mm)

M

3CM1TP0010 CONECTOR TIPO TORNILLO PARTIDO 10 AWG 10 STR 35,00 14,00 8,40 3,30 50
3CM1TP0008 CONECTOR TIPO TORNILLO PARTIDO 8 AWG 8 STR 35,00 14,00 10,20 4,20 50
3CM1TP0006 CONECTOR TIPO TORNILLO PARTIDO 6 AWG 6 STR 35,00 14,00 12,20 5,40 50
3CM1TP0004 CONECTOR TIPO TORNILLO PARTIDO 4 AWG 4 STR 35,00 15,50 15,20 6,60 50
3CM1TP0002 CONECTOR TIPO TORNILLO PARTIDO 2 AWG 2 STR 40,00 17,50 18,00 7,90 50
COBRE

3CM1TP0110 CONECTOR TIPO TORNILLO PARTIDO 1/0 AWG 1/0 STR 48,00 19,00 21,50 9,60 25
3CM1TP0120 CONECTOR TIPO TORNILLO PARTIDO 2/0 AWG 2/0 STR 48,00 24,00 24,30 11,00 25
3CM1TP0140 CONECTOR TIPO TORNILLO PARTIDO 4/0 AWG 4/0 STR 53,00 28,00 27,90 12,90 25
 COBRE

3CM1TP0250 CONECTOR TIPO TORNILLO PARTIDO 250 KCMIL 250 KCMIL 53,00 28,00 33,90 14,70 25
3CM1TP0300 CONECTOR TIPO TORNILLO PARTIDO 300 KCMIL 300 KCMIL 82,00 38,00 35,50 18,15 15
3CM1TP0350 CONECTOR TIPO TORNILLO PARTIDO 350 KCMIL 350 KCMIL 82,00 38,00 38,20 38,20 15
3CM1TP0500 CONECTOR TIPO TORNILLO PARTIDO 500 KCMIL 500 KCMIL 91,00 43,00 43,60 43,60 10
3CM2TP0010 CONECTOR TIPO TORNILLO PARTIDO 10 AWG 10 STR 35,00 14,00 8,40 3,30 50
3CM2TP0008 CONECTOR TIPO TORNILLO PARTIDO 8 AWG 8 STR 35,00 14,00 10,20 4,20 50
3CM2TP0006 CONECTOR TIPO TORNILLO PARTIDO 6 AWG 6 STR 35,00 14,00 12,20 5,40 50
3CM2TP0004 CONECTOR TIPO TORNILLO PARTIDO 4 AWG 4 STR 35,00 15,50 15,20 6,60 50
3CM2TP0002 CONECTOR TIPO TORNILLO PARTIDO 2 AWG 2 STR 40,00 17,50 18,00 7,90 50
ALUMINIO

3CM2TP0110 CONECTOR TIPO TORNILLO PARTIDO 1/0 AWG 1/0 STR 48,00 19,00 21,50 9,60 25
3CM2TP0120 CONECTOR TIPO TORNILLO PARTIDO 2/0 AWG 2/0 STR 48,00 24,00 24,30 11,00 25
3CM2TP0140 CONECTOR TIPO TORNILLO PARTIDO 4/0 AWG 4/0 STR 53,00 28,00 27,90 12,90 25
3CM1TP0250 CONECTOR TIPO TORNILLO PARTIDO 250 KCMIL 250 KCMIL 53,00 28,00 33,90 14,70 25
3CM2TP0300 CONECTOR TIPO TORNILLO PARTIDO 300 KCMIL 300 KCMIL 82,00 38,00 35,50 18,15 15
3CM2TP0350 CONECTOR TIPO TORNILLO PARTIDO 350 KCMIL 350 KCMIL 82,00 38,00 38,20 38,20 15
3CM2TP0500 CONECTOR TIPO TORNILLO PARTIDO 500 KCMIL 500 KCMIL 91,00 43,00 43,60 43,60 10
FECHA DE IMPRESIÓN 18/11/2022
Esta ficha esta sujeta a cambios sin previo aviso
