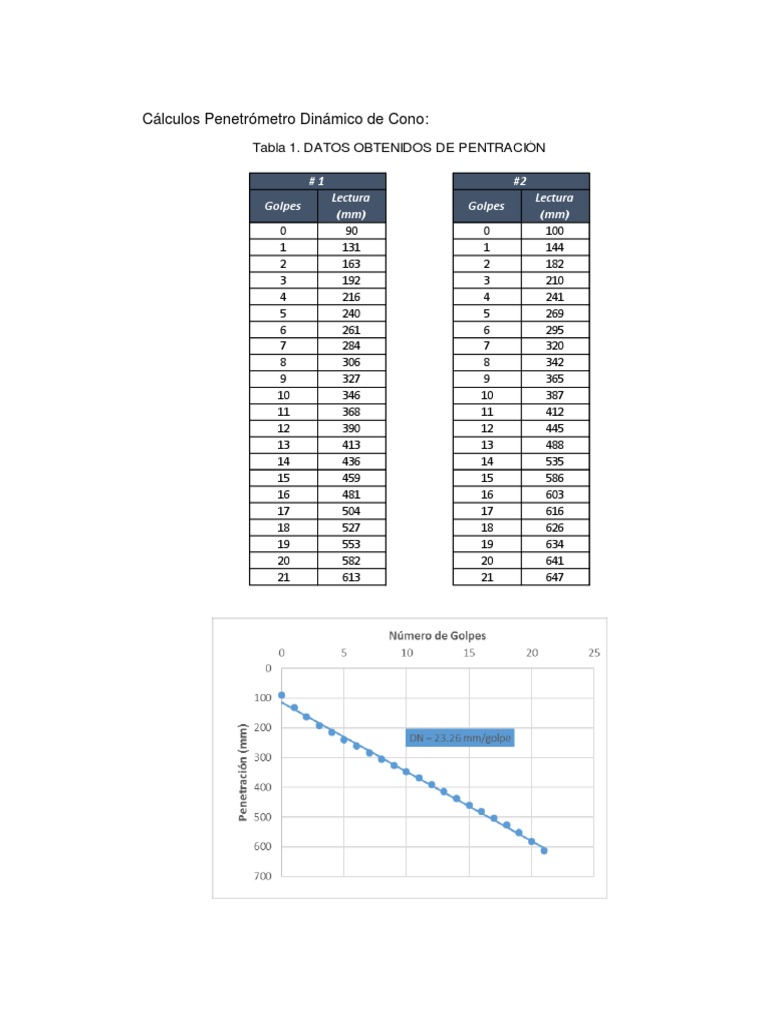

Cálculos Penetrómetro Dinámico de Cono:

Tabla 1. DATOS OBTENIDOS DE PENTRACIÓN

#1 #2
Lectura Lectura
Golpes Golpes
(mm) (mm)
0 90 0 100
1 131 1 144
2 163 2 182
3 192 3 210
4 216 4 241
5 240 5 269
6 261 6 295
7 284 7 320
8 306 8 342
9 327 9 365
10 346 10 387
11 368 11 412
12 390 12 445
13 413 13 488
14 436 14 535
15 459 15 586
16 481 16 603
17 504 17 616
18 527 18 626
19 553 19 634
20 582 20 641
21 613 21 647
 CBR NORMA INV – E 172- 13

- Kleyn y Van Heerden

Ensayo 1
CBR = 428.5 (PDC) ^(-1.28)
CBR = 428.5 (23.26 mm/golpe) ^(-1.28)
CBR = 7.63%

Ensayo 2

Penetración Índice PDC

CBR (%)
(mm) (mm/golpe)

0 - 110 27.35 6.20

110 - 150 47 3.10
150 - 210 8.65 27.08

Ejemplo de cálculo para rango de penetración 110 – 150 mm

CBR = 428.5 (PDC) ^(-1.28)

CBR = 428.5 (47mm/golpe) ^(-1.28)
CBR = 3.10%
TRL Overseas Road Note 8

Ensayo 1
CBR = 302 (PDC) ^(-1.057)
CBR = 302 (23.26mm/golpe) ^(-1.057)
CBR = 10.85%
Ensayo 2

Penetración Indice PDC

CBR (%)
(mm) (mm/golpe)

0 - 110 27.35 9.14

110 - 150 47 5.16

150 - 210 8.65 30.87

Ejemplo de cálculo para el rango de penetración 150 – 210 mm

CBR = 302 (PDC) ^(-1.057)

CBR = 302 (8.65) ^(-1.057)
CBR = 30.87%

- Cuerpo de ingenieros 1

Ensayo 1
CBR = 2.92 (PDC) ^ (-1.12)
CBR = 2.92 (23.26mm/golpe) ^ (-1.12)
 CBR = 8.61%

Ensayo 2

Penetración Indice PDC

CBR (%)
(mm) (mm/golpe)

0 - 110 27.35 7.18

110 - 150 47 3.91
150 - 210 8.65 26.06

Ejemplo de calculo para el rango de penetración 0 a 110 mm

CBR = 292 (PDC) ^ (-1.12)
CBR = 292 (27.35) ^ (-1.12)
CBR = 7.18%

- cuerpo de ingenieros 2
Ensayo 1
CBR = 58.8 (PDC) ^ (-2)
CBR = 58.8 (47mm/golpe) ^ (-2)
CBR = 0.11

Ensayo 2

Penetración Indice PDC

CBR (%)
(mm) (mm/golpe)

0 - 110 27.35 0.08

110 - 150 47 0.03
150 - 210 8.65 0.79
Ejemplo de calculo para el rango de penetración entre 110 – 150 mm
CBR = 58.8 (PDC) ^ (-2)
CBR = 58.8 (47mm/golpe) ^ (-2)
CBR = 0.03%

- cuerpo de ingenieros 3
Ensayo 1

CBR = 348.3 (PDC) ^ (-1)

CBR = 348.3 (23.26mm/golpe) ^ (-1)
CBR = 14.97%

Ensayo 2

Penetración Indice PDC

CBR (%)
(mm) (mm/golpe)

0 - 110 27.35 12.73

110 - 150 47 7.41
150 - 210 8.65 40.27

Ejemplo de cálculo para el rango de penetración 0 -110 mm

CBR = 348.3 (PDC) ^ (-1)

CBR = 348.3 (27.35mm/golpe) ^ (-1)
CBR = 12.73%

- MOPT Colombia
Ensayo 1
CBR = 567 (PDC) ^ (-1.40)
CBR = 567 (23.26mm/golpe) ^ (-1.40)
CBR = 6.92%

Ensayo 2

Penetración Indice PDC

CBR (%)
(mm) (mm/golpe)

0 - 110 27.35 5.52

110 - 150 47 2.59
150 - 210 8.65 27.65

Ejemplo de cálculo para el rango de penetración 110 – 150 mm

CBR = 567 (PDC) ^ (-1.40)
CBR = 567 (47mm/golpe) ^ (-1.40)
CBR = 2.59%

CBR UPTC SUELOS FINOS

- Como para el primer ensayo solo se tuvo una pendiente (DN=23.26 mm/golpe),
entonces se tiene:
CBR = 30.52 X (PDC)^-0.62
CBR = 30.52 X (23.26mm/golpe) ^-0.62
CBR = 4.34%

- Para el segundo ensayo se tienen tres pendientes diferentes, el procedimiento de

cálculo es igual al anterior
 Penetración Índice PDC CBR (%) -
(mm) (mm/golpe) UPTC

0 - 110 27.35 3.92

110 - 150 47 2.81
150 - 210 8.65 8.01

Ejemplo de cálculo para el rango de penetración 0 -110 mm

CBR = 30.52 X (PDC)^-0.62

CBR = 30.52 X (27.35 mm/golpe) ^-0.62
CBR = 3.92%

MODULO DE REACCION DE LA SUBRASANTE

Penetración Índice PDC CBR (%) - K (Kg(cm

Ensayo
(mm) (mm/golpe) UPTC ^3)

ensayo 1 0 -210 23.26 4.34 3.60

0 - 110 27.35 2.81 2.60
ensayo 2 110 - 150 47 8.01 4.99
150 - 210 8.65 27.65 8.86

Ejemplo de cálculo para el ensayo 2, rango de penetración 0 -110 mm (cbr menor

de 10)

K (Kg /cm^3) = 0.25 + 5.25 x Log (CBR)

K (Kg /cm^3) = 0.25 + 5.25 x Log (2.81)
K (Kg /cm^3) = 2.60 kg/cm^3
Ejemplo de cálculo para el ensayo 2, rango de penetración 150-210 (CBR mayor de
10)

K(kg/cm^3) = 4.51 + 0.89 x [Log (CBR)] ^4.34

K(kg/cm^3) = 4.51 + 0.89 x [Log (27.65)] ^4.34
K(kg/cm^3) = 8.86 kg/cm^3

MODULO RESILIENTE DE LA SUBRASANTE

Penetración Indice PDC CBR (%) - Mr

Ensayo
(mm) (mm/golpe) UPTC (kg/cm^2)

ensayo 1 0 -210 23.26 4.34 434.00

0 - 110 27.35 2.81 280.56
ensayo 2 110 - 150 47 8.01 801.27
150 - 210 8.65 27.65 -
