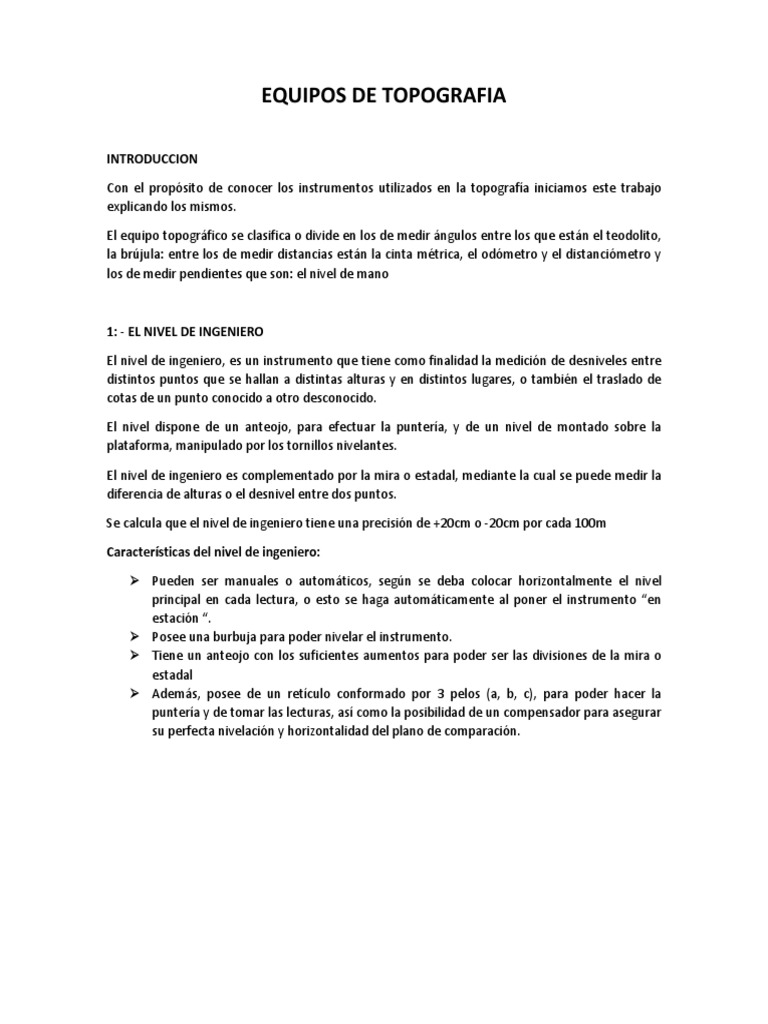

EQUIPOS DE TOPOGRAFIA
INTRODUCCION
Con el propósito de conocer los instrumentos utilizados en la topografía iniciamos este trabajo
explicando los mismos.
El equipo topográfico se clasifica o divide en los de medir ángulos entre los que están el teodolito,
la brújula: entre los de medir distancias están la cinta métrica, el odómetro y el distanciómetro y
los de medir pendientes que son: el nivel de mano
1: - EL NIVEL DE INGENIERO
El nivel de ingeniero, es un instrumento que tiene como finalidad la medición de desniveles entre
distintos puntos que se hallan a distintas alturas y en distintos lugares, o también el traslado de
cotas de un punto conocido a otro desconocido.
El nivel dispone de un anteojo, para efectuar la puntería, y de un nivel de montado sobre la
plataforma, manipulado por los tornillos nivelantes.
El nivel de ingeniero es complementado por la mira o estadal, mediante la cual se puede medir la
diferencia de alturas o el desnivel entre dos puntos.
Se calcula que el nivel de ingeniero tiene una precisión de +20cm o -20cm por cada 100m
Características del nivel de ingeniero:
Pueden ser manuales o automáticos, según se deba colocar horizontalmente el nivel
principal en cada lectura, o esto se haga automáticamente al poner el instrumento “en
estación “.
Posee una burbuja para poder nivelar el instrumento.
Tiene un anteojo con los suficientes aumentos para poder ser las divisiones de la mira o
estadal
Además, posee de un retículo conformado por 3 pelos (a, b, c), para poder hacer la
puntería y de tomar las lecturas, así como la posibilidad de un compensador para asegurar
su perfecta nivelación y horizontalidad del plano de comparación.
2: - EL TRIPODE
Trípode topográfico se emplean para brindarle soporte a diversos instrumentos de medición tales
como estaciones teodolitos, nivel de ingeniero, estación total entre otros.
3: - ESTACION TOTAL
Se denomina estación total a un aparato electro-óptico utilizado en topografía, cuyo
funcionamiento se apoya en la tecnología electrónica. Consiste en la incorporación de una
distancia metro y un microprocesador a un teodolito electrónico.
Algunas de las características que incorpora, y con las cuales no cuentan los teodolitos, son una
pantalla alfanumérica de cristal líquido (LCD), leds de avisos, iluminación independiente de la luz
solas, calculadora, distancia metro, trackeador (seguidor de trayectoria) y en formato electrónico,
lo cual permite utilizarla posteriormente en ordenadores personales. vienen provistas de diversos
programas sencillos que permiten entre otras capacidades, el cálculo de coordenadas en campo,
replanteo de puntos de manera sencilla y eficaz, y cálculo de acimutes y distancias.
4: - TEODOLITO
El teodolito es un instrumento de medición mecanico-optico universal que sirve para medir
ángulos verticales y. sobre todo, horizontales, ámbito en el cual tiene una precisión elevada con
otras herramientas auxiliares puede medir distancias y desniveles
Es portátil y manual este hecho para fines topografías e ingenieros, sobre todo en las
triangulaciones con ayuda de una mira y mediante la taquimetría puede medir distancias.
Un equipo más moderno y sofisticado es el teodolito electrónico más conocido. Básicamente el
teodolito actual es un telescopio montado sobre un trípode y con dos círculos graduados, uno
vertical y otro horizontal, con los que se miden los ángulos con ayuda de lente.
5: - LA MIRA
En topografía, una estadía o mira estadimétrica, también llamado estadal en Latinoamérica, es una
regla graduada que permite mediante un nivel topográfico, medir desniveles, es decir diferencias
de altura. Con una mira, también se pueden medir distancias con métodos trigonométricos o
mediante un telemetro estadimétrico integrado dentro de un nivel topográfico un teodolito o bien
un taquímetro.
Las mas comunes son de aluminio, telescópicas de 4 o 5 metros; son generalmente rígidas
De madera vieja pintada; que son más flexibles.
Para obtener medidas mas precisas, hay miras en fibra de vidrio con piezas desmontables
para minimizar las diferencias.
Para mayor precisión, hay miras de invar para ser utilizadas con los niveles de precisión
con micrómetro placa paralela: son una sola pieza disponible en diferentes longitudes.
6: - JALONES
Un jalón o baliza es un accesorio para realizar mediciones con instrumentos topográfico.
Originalmente era una vara larga de madera, de sección cilíndrica, donde se montan
prismática en la parte inferior, por donde se clava en el terreno.
En la actualidad, se fabrican en aluminio, chapa de acero. O fibra de carbono, en tramos
de 1.50 m. o 1,00 m. de largo enchufables mediante los regatones o roscables entre sí
para formar un jalón de mayor altura y permitir una mejor visibilidad en zonas boscosas o
con fuertes desniveles.
7: - EL PRISMA
Es un objeto circular formado por una serie de cristales que tienen la función de reflectar la señal
EMD emitida por una estación total o teodolito.
La distancia del aparato al prisma es calculadora en base al tiempo que tarda en ir y regresar al
emisor.
8: - EL ECLIMETRO
El eclímetro (también llamado climetro) es un goniómetro cenital, que mide ángulos.
Habitualmente se utiliza en topografía para medir el ángulo de inclinación de un plano o de un
cuerpo respecto al horizonte.
9: LA BRUJULA
Es un instrumentó que sirve de orientación y que tiene su fundamento la propiedad de las agujas
magnetizadas. Por medio de una aguja imantada que señala el Norte magnético que es diferente
para cada zona del planeta, y distinto del Norte geográfico. Utiliza como medio de funcionamiento
al magnetismo terrestre.
La aguja imantada indica la dirección del campo magnético terrestre, el uso adecuado de la
brújula, en esta oportunidad la usaremos para mas con el fin de medir o compara datos con el uso
de GPS, a si también hallaremos diferencia entre el norte magnético y el norte UTM.
9: CINTA METRICA
Cinta métrica o un flexómetro es un instrumento de medida que consiste en una cinta flexible
graduada y se puede enrollar, haciendo que el transporte sea mas fácil. También se puede medir
líneas y superficies curvas.
BIBLIOGRAFIA
BURTO, F. (1992). Topografía, texto básico. UNA/FARENA.
BRINKER, R. C., WOLF, P. R. 1977. Topografía Moderna. Harla. México.
DAVIS, et all., (1978). Tratado de topografía. Aguilar S.A. Madrid, España.
GARCIA MARQUEZ, F. 1984. Topografía Aplicada. Harla. México.
HARRY PARKER, M. C. y JOHN W. MacGUIRE, (1981).Ingeniería de Campo Simplificada
para Arquitectos y Constructores. Editorial LIMUSA, S.A. México.
IRVIN, W. (1982), Topografía. Macgraw- Hill, México.
MONTES DE OCA M. (1985). TOPOGRAFÍA. Representaciones y Servicios de Ingeniería,
S.A. EP, México.
